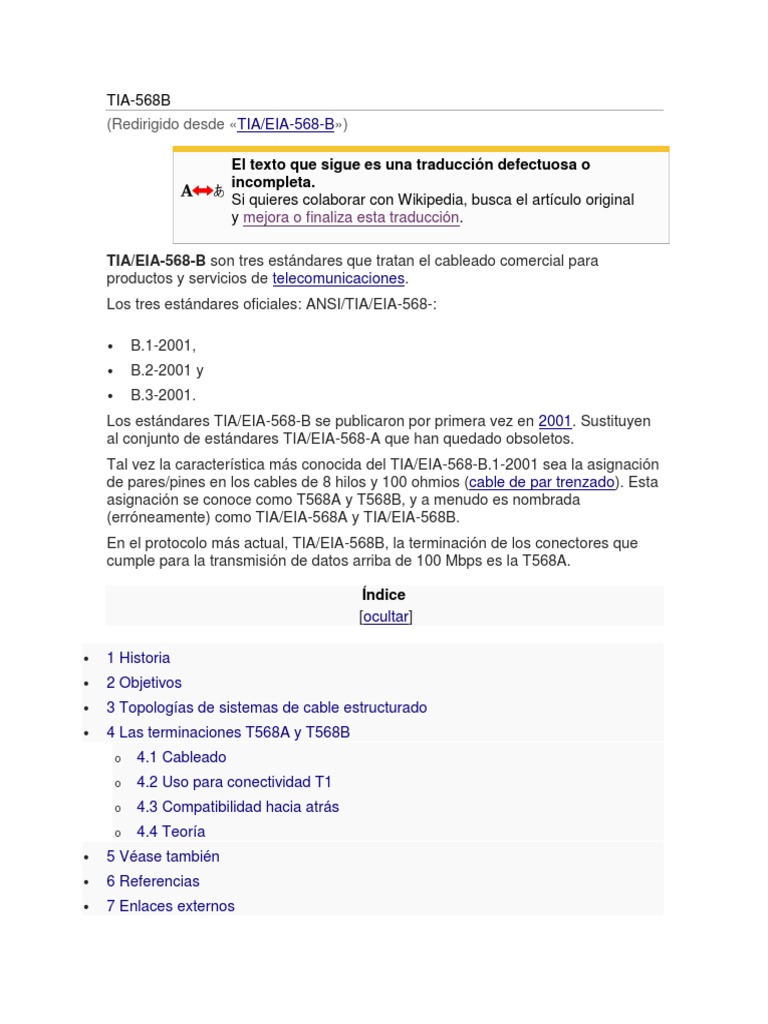

TIA-568B

(Redirigido desde «TIA/EIA-568-B»)

El texto que sigue es una traducción defectuosa o

incompleta.
Si quieres colaborar con Wikipedia, busca el artículo original
y mejora o finaliza esta traducción.

TIA/EIA-568-B son tres estándares que tratan el cableado comercial para

productos y servicios de telecomunicaciones.
Los tres estándares oficiales: ANSI/TIA/EIA-568-:

 B.1-2001,
 B.2-2001 y
 B.3-2001.
Los estándares TIA/EIA-568-B se publicaron por primera vez en 2001. Sustituyen
al conjunto de estándares TIA/EIA-568-A que han quedado obsoletos.
Tal vez la característica más conocida del TIA/EIA-568-B.1-2001 sea la asignación
de pares/pines en los cables de 8 hilos y 100 ohmios (cable de par trenzado). Esta
asignación se conoce como T568A y T568B, y a menudo es nombrada
(erróneamente) como TIA/EIA-568A y TIA/EIA-568B.
En el protocolo más actual, TIA/EIA-568B, la terminación de los conectores que
cumple para la transmisión de datos arriba de 100 Mbps es la T568A.

Índice
[ocultar]

 1 Historia
 2 Objetivos
 3 Topologías de sistemas de cable estructurado
 4 Las terminaciones T568A y T568B
o 4.1 Cableado
o 4.2 Uso para conectividad T1
o 4.3 Compatibilidad hacia atrás
o 4.4 Teoría
 5 Véase también
 6 Referencias
 7 Enlaces externos
Historia[editar]
El estándar TIA/EIA568B-34 se desarrolló gracias a la contribución de más de 60
organizaciones, incluyendo fabricantes, usuarios finales, y consultoras. Los
trabajos para la estandarización comenzaron en 1985, cuando la “Asociación para
la Industria de las Comunicaciones y las Computadoras” (CCIA) solicitó a la
“Alianza de Industrias de Electrónica” (EIA), una organización de normalización,
que definiera un estándar para el cableado de sistemas de telecomunicaciones.
EIA acordó el desarrollo de un conjunto de estándares, y se formó el comité TR-
42, con nueve subcomités para desarrollar los trabajos de estandarización.
La primera revisión del estándar, TIA/EIA-568-A.1-1991, se emitió en 1991 y fue
actualizada en 1995. La demanda comercial de sistemas de cableado aumentó
fuertemente en aquel período, debido a la aparición de los ordenadores
personales y las redes de comunicación de datos, y a los avances en estas
tecnologías. El desarrollo de cables de pares cruzados de altas prestaciones y la
popularización de los cables de fibra óptica, conllevaron cambios importantes en el
estándar, que fue sustituido por el actual conjunto de estándares TIA/EIA-568-B.

Objetivos[editar]
TIA/EIA-568-B intenta definir estándares que permitirán el diseño e
implementación de sistemas de cableado estructurado para edificios comerciales y
entre edificios en entornos de campus. El sustrato de los estándares define los
tipos de cables, distancias, conectores, arquitecturas, terminaciones de cables y
características de rendimiento, requisitos de instalación de cable y métodos de
pruebas de los cables instalados. El estándar principal, el TIA/EIA-568-B.1 define
los requisitos generales, mientras que TIA/EIA-568-B.2 se centra en componentes
de sistemas de cable de pares balanceados y el -568-B.3 aborda componentes de
sistemas de cable de fibra óptica.
La intención de estos estándares es proporcionar una serie de prácticas
recomendadas para el diseño e instalación de sistemas de cableado que soporten
una amplia variedad de los servicios existentes, y la posibilidad de soportar
servicios futuros que sean diseñados considerando los estándares de cableado. El
estándar pretende cubrir un rango de vida de más de diez años para los sistemas
de cableado comercial. Este objetivo ha tenido éxito en su mayor parte, como se
evidencia con la definición de cables de categoría 5 en 1991, un estándar de cable
que satisface la mayoría de requerimientos para 1000Base-T, emitido en 1999.
Todos estos documentos acompañan a estándares relacionados que definen
caminos y espacios comerciales (569-A), cableado residencial (570-A), estándares
de administración (606), tomas de tierra (607) y cableado exterior (758). También
se puede decir que este intento definir estándares permitieron determinar, además
del diseño e implementación en sistema de cableado estructurado, qué cables de
par trenzados utilizar para estructurar conexiones locales.

Topologías de sistemas de cable estructurado[editar]

El TIA/EIA-568-B define una arquitectura jerárquica de sistemas de cable, en la
que un conector cruzado (MCC) se conecta a través de una red en estrella a
través del eje del cableado a conectores cruzados intermedios (ICC) y horizontales
(HCC). Los diseños de telecomunicaciones tradicionales utilizaron una topología
similar y mucha gente se refiere a los conectores cruzados por sus antiguos
nombres no estándar: "marcos de distribución" (con las varias jerarquías llamadas
MDFs, IDFs y armarios de cables). El eje del cableado también se utiliza para
interconectar las instalaciones de entrada (como los puntos de demarcación de
telco) al conector cruzado principal. Las distancias máximas del eje del cableado
varían entre 300 m y 3000 m, dependiendo del tipo de cable y del uso.
Los conectores cruzados horizontales proporcionan un punto para la consolidación
de todos los cableados horizontales, que se extiende en una topología en estrella
a zonas de trabajo individual como cubículos y oficinas. Bajo el TIA/EIA-568-B, la
máxima distancia entre cables horizontal permitida varía entre 70 m y 90 m para
pares de cables dependiendo de la longitud del parche del cable y del calibre. El
cableado de fibra óptica horizontal está limitado a 90 m. Los puntos de
consolidación opcional o puntos de transmisión están permitidos en cables
horizontales, aunque muchos expertos de la industria desaniman de utilizarlos. En
áreas de trabajo, los equipos están conectados al cableado horizontal mediante
parches.
El TIA/EIA-568-B también define características y requisitos del cableado par
instalaciones de entrada, habitaciones de equipos y de telecomunicaciones.

Las terminaciones T568A y T568B[editar]

La terminación T568A, es la adecuada para velocidades transmisión de la red
superiores a 100 Mbps.
Tal vez una característica más conocida y discutida del TIA/EIA-568-B.1-2001 es
la definición de las asignaciones pin/par para el par trenzado balanceado de 100
ohm para ocho conductores, como los cables UTP de Categoría 3, 5 y 6. Estas
asignaciones son llamadas T568A y T568B y definen el pinout, u orden de
conexiones, para cables en RJ-45 ocho pines modulares y jacks. Estas
definiciones consumen solo una de las 468 páginas de los documentos, una
cantidad desproporcionada. Esto es debido a que los cables que están terminados
con diferentes estándares en cada terminación no funcionarán correctamente.
El TIA/EIA-568-B especifica los cables que deberían estar terminados utilizando
las asignaciones pin/par del T568A, "u opcionalmente, por el [T568B] si fuera
necesario acomodar ciertos sistemas de cableado de 8 pines." A pesar de esta
instrucción, muchas organizaciones continúan implementando el T568B por varias
razones, principalmente asociados con la tradición (el T568B es equivalente al
AT&T 258A). Las recomendaciones de Telecomunicaciones Federales de los
Sistemas de Comunicación Nacional de Estados Unidos no reconocen T568B.
El color primario de los pares es: azul (par 1), naranja (par 2), verde (par 3) y
marrón (par 4). Cada par consiste en un conductor de color sólido y un segundo
conductor que es blanco con una línea del mismo color. Las asignaciones
específicas de pares de pines de conectores varían entre los estándares T568A y
T568B.
Mezclar el parche terminado T568A con los cables horizontales de terminación
T568B (o al revés) no produce problemas en el pinout de una instalación. Aunque
puede degradar la calidad de la señal ligeramente, este efecto es marginal y
ciertamente no mayores que la producida por la mezcla de las marcas de los
cables en los canales.
Los estándares 568A y 568B tienen una gran cantidad de casos de uso, pero el
estándar 568A parece ser el más común en las redes actuales. 1
Cableado[editar]
Respecto al estándar de conexión, los pines en un conector RJ-45 modular están
numerados del 1 al 8, siendo el pin 1 el del extremo izquierdo del conector, y el pin
8 el del extremo derecho. Los pines del conector hembra (jack ) se numeran de la
misma manera para que coincidan con esta numeración, siendo el pin 1 el del
extremo derecho y el pin 8 el del extremo izquierdo.
La asignación de pares de cables son como sigue:
Cableado RJ-45 (T568A/B)
Pi Color Color Pines en conector macho (en conector hembra
n T568A T568B se invierten)

1 Blanco/Ver Blanco/Nar
de (W-G) anja (W-O)

2 Naranja
Verde (G)
(O)

3 Blanco/Nar Blanco/Ver
anja (W-O) de (W-G)

4
Azul (BL) Azul (BL)

5 Blanco/Azu Blanco/Azu
l (W-BL) l (W-BL)

6 Naranja
Verde (G)
(O)
7 Blanco/Mar Blanco/Mar
rón (W-BR) rón (W-BR)

8 Marrón Marrón
(BR) (BR)

Nótese que la única diferencia entre T568A y T568B es que los pares 1, 2, 3 y 6
(Naranja y Verde) están alternados. Ambos estándares conectan los cables
"directamente", es decir, los pines 1 a 8 de cada extremo se conectan con los
pines 1 a 8, respectivamente, en el otro. Asimismo, los mismos pares de cables
están emparejados en ambos estándares: pines 1-2, 3- 6, 4-5 y 7-8. Y aunque
muchos cables implementan pequeñas diferencias eléctricas entre cables, estos
efectos son inapreciables, de manera que los cables que utilicen cualquier
estándar son intercambiables.
Además esta norma debe ser utilizada para impedir la interferencia por señales
electromagnéticas generadas por cada hilo, de manera que pueda aprovechar el
cable a una mayor longitud sin afectar en su rendimiento, es decir a la mayor
velocidad; por eso los cables de red deben ser resistentes a la interferencia
externa, tales como las ondas electromagnéticas de impresoras, monitores,
teléfonos, unidades de aire acondicionado u otros equipos eléctricos. Tal
interferencia distorsiona la señal transmitida, ocasionando errores.
Por eso también además se catalogan las conexiones bajo las categorías Cat 5,
(abajo de 100Mbps) y Cat 6 (arriba de 100Mbps);2 aunque ambos estándares de
conexión de los pines, T568A y T568B, se utilizan para Cat 5 y para Cat 6, en
ambos se utilizan los pares trenzados del cable para reducir las interferencias,
pero el T568A tiene una mayor inmunidad; sin olvidar que el cable Cat 6 utiliza un
mejor aislamiento y más vueltas del aislante.
Otra fuente importante de interferencia es la señal de los otros hilos, adicional a
utilizar la conexión de los pines T568A, el cable Cat 6 reduce esta interferencia
separando los pares de cables con una tablilla de plástico que recorre toda la
longitud del cable; pero en el conector Cat 6 tipo RJ-45, hay una especie de
plantilla plástica para evitar el contacto de los cables dentro del conector, pero hay
que tener cuidado de desentorchar lo mínimo posible los pares, (el cable), además
de quitar el miíimo de forro/aislante necesario/posible.3
Uso para conectividad T1[editar]
En el servicio T1, se utilizan los pares 1 y 3 y el jack USOC-8 es cableado según
las especificaciones del RJ-48C. La terminación en jack Telco es frecuentemente
cableada según RJ-48X, que proporciona un bucle de Transmisión-Recepción
cuando la conexión está retraída.
Los vendedores de cables a menudo cablean pines invertidos, p.ej. los pines 1 y 2
invertidos, o los pines 4 y 5 invertidos. Esto no tiene efecto en la calidad de la
señal T1, que es completamente diferencial y utiliza el esquema de
señalización AMI.
Compatibilidad hacia atrás[editar]
Debido a que el cable 1 se conecta con los pines centrales (4 y 5) del conector RJ-
45 en ambos estándares T568A y T568B, estos son compatibles en la primera
línea de conectores RJ-11, RJ-14, RJ-25 y RJ-61 que tienen el primer par en el
centro de estos conectores.
Si la segunda línea de un conector RJ-14, RJ-25 o RJ-61 es usada, esta se
conecta con el segundo par (naranja/blanco) de los conectores cableados a un
T568A, mientras que el par 3 (verde/blanco) es usado en conectores cableados
con el estándar T568B. Esto hace al estándar T568B potencialmente confuso en
aplicaciones telefónicas.
Si se requiere crear un cable cruzado (cuando las funciones de ambos equipos
son iguales), por ejemplo para conectar dos PC punto a punto usamos las dos
normas T568A y T568B: la A por un lado del cable y la B por el otro lado del cable.
Si se requiere crear un cable directo (cuando las funciones de los equipos a
conectar sean diferentes), por ejemplo para conectar un PC a un hub
switch, router, Radio NanoStation, podemos usar cualquiera de las dos anteriores
pero la misma configuración en ambas puntas del cable.
Teoría[editar]
La idea original en el cableado de conectores modulares, que se ve ejemplificado
en los RJ-45, fue que el primer par iría en las posiciones centrales, el siguiente par
en las siguientes y así. También, el blindaje de la señal estaría optimizado
alternando los pines de alimentación y tierra de cada par. Como se puede ver, las
terminaciones TIA/EIA-568-B varían un poco de este concepto. Esa es la razón
por la que el conector de 8 posiciones, da como resultado un pinout en que el par
que está en los extremos está demasiado lejos para cumplir los requisitos
eléctricos de los protocolos LAN de alta velocidad para quien lo usa. Por lo tanto
para conexiones de 100Mbps o más, se debe de emplear el TIA/EIA-568-A.

El cableado estructurado consiste en el tendido de cables de par

trenzado blindados (Shielded Twisted Pair, STP) o no blindados (Unshielded
Twisted Pair, UTP) en el interior de un edificio con el propósito de implantar
una red de área local (Local Area Network, LAN).
Suele tratarse de cables de pares trenzados de cobre, y/o para redes de tipo IEEE
802.3; no obstante, también puede tratarse de fibras ópticas o cables coaxiales.

Índice
[ocultar]
 1 Elementos principales de un sistema de cableado estructurado
o 1.1 Cableado horizontal
 1.1.1 Consideraciones de diseño
 1.1.2 Topología
 1.1.3 Distancias
 1.1.4 Medios reconocidos
o 1.2 Cableado vertical o backbone
o 1.3 Cuarto de entrada de servicios
o 1.4 Sistema de puesta a tierra
o 1.5 Atenuación
o 1.6 Capacidad
o 1.7 Velocidad según la categoría de la red
o 1.8 Impedancia y distorsión por retardado
 2 Referencias
 3 Véase también
 4 Enlaces externos

Elementos principales de un sistema de cableado estructurado[editar]

Cableado horizontal[editar]
Véase también: TIA/EIA-568-B

La norma EIA/TIA 568A define el cableado horizontal de la siguiente forma: el

sistema de cableado horizontal es la porción del sistema de cableado de
telecomunicaciones que se extiende del área de trabajo al cuarto de
telecomunicaciones o viceversa.
El cableado horizontal consiste de dos elementos básicos: rutas y espacios
horizontales (también llamado "sistemas de distribución horizontal"). Las rutas y
espacios horizontales son utilizados para distribuir y soportar cable horizontal y
conectar hardware entre la salida del área de trabajo y el cuarto de
telecomunicaciones. Estas rutas y espacios son los "contenedores" del cableado
Horizontal.

1. Si existiera cielo raso suspendido se recomienda la utilización de canaletas

para transportar los cables horizontales.
2. Una tubería de ¾ pulgadas por cada dos cables UTP.
3. Una tubería de 1 pulgada por cada cable de dos fibras ópticas.
 4. Los radios mínimos de curvatura deben ser bien implementados.
El cableado horizontal incluye:

 Las salidas (cajas/placas/conectores) de telecomunicaciones en el área de

trabajo (en inglés: work area outlets, WAO).
 Cables y conectores de transición instalados entre las salidas del área de
trabajo y el cuarto de telecomunicaciones.
 Paneles de empalme (patch panels) y cables de empalme utilizados para
configurar las conexiones de cableado horizontal en el cuarto de
telecomunicaciones.
Se deben hacer ciertas consideraciones a la hora de seleccionar el cableado
horizontal: contiene la mayor cantidad de cables individuales en el edificio.
Consideraciones de diseño[editar]
Los costes en materiales, mano de obra e interrupción de labores al hacer
cambios en el cableado horizontal pueden ser muy altos. Para evitar estos costes,
el cableado horizontal debe ser capaz de manejar una amplia gama de
aplicaciones de usuario. La distribución horizontal debe ser diseñada para facilitar
el mantenimiento y la relocalización de áreas de trabajo. El diseñador también
debe considerar incorporar otros sistemas de información del edificio (por ej.
televisión por cable, control ambiental, seguridad, audio, alarmas y sonido) al
seleccionar y diseñar el cableado horizontal.
Topología[editar]
La norma EIA/TIA 568A hace las siguientes recomendaciones en cuanto a la
topología del cableado horizontal:

 El cableado horizontal debe seguir una topología estrella.

 Cada toma/conector de telecomunicaciones del área de trabajo debe
conectarse a una interconexión en el cuarto de telecomunicaciones.
Distancias[editar]
Sin importar el medio físico, la distancia horizontal máxima no debe exceder 90 m.
La distancia se mide desde la terminación mecánica del medio en la interconexión
horizontal en el cuarto de telecomunicaciones hasta la toma/conector de
telecomunicaciones en el área de trabajo. Además se recomiendan las siguientes
distancias: se separan 10 m para los cables del área de trabajo y los cables del
cuarto de telecomunicaciones (cordones de parcheo, jumpers y cables de equipo).
Medios reconocidos[editar]
Se reconocen tres tipos de cables para el sistema de cableado horizontal:

 Cables de par trenzado sin blindar (UTP) de 100 ohmios y cuatro pares.
 Cables de par trenzado blindado (STP) de 150 ohmios y cuatro pares.
 Cables de fibra óptica multimodo de 62.5/125 μm y dos fibras.
Cableado vertical o backbone[editar]
El sistema de cableado vertical proporciona interconexiones entre cuartos de
entrada de servicios de edificio, cuartos de equipo y cuartos de
telecomunicaciones. El cableado del backbone incluye la conexión vertical entre
pisos en edificios de varios pisos. El cableado del backbone incluye medios de
transmisión (cables), puntos principales e intermedios de conexión cruzada y
terminaciones mecánicas. El cableado vertical realiza la interconexión entre los
diferentes gabinetes de telecomunicaciones y entre estos y la sala de
equipamiento. En este componente del sistema de cableado ya no resulta
económico mantener la estructura general utilizada en el cableado horizontal, sino
que es conveniente realizar instalaciones independientes para la telefonía y datos.
Esto se ve reforzado por el hecho de que, si fuera necesario sustituir el backbone,
ello se realiza con un coste relativamente bajo, y causando muy pocas molestias a
los ocupantes del edificio. El backbone telefónico se realiza habitualmente con
cable telefónico multipar. Para definir el backbone de datos es necesario tener en
cuenta cuál será la disposición física del equipamiento. Normalmente, el tendido
físico del backbone se realiza en forma de estrella, es decir, se interconectan los
gabinetes con uno que se define como centro de la estrella, en donde se ubica el
equipamiento electrónico más complejo.
El backbone de datos se puede implementar con cables UTP y/o con fibra óptica.
En el caso de decidir utilizar UTP, el mismo será de categoría 5e, 6 o 6A y se
dispondrá un número de cables desde cada gabinete al gabinete seleccionado
como centro de estrella.
Actualmente, la diferencia de coste provocada por la utilización de fibra óptica se
ve compensada por la mayor flexibilidad y posibilidad de crecimiento que brinda
esta tecnología. Se construye el backbone llevando un cable de fibra desde cada
gabinete al gabinete centro de la estrella. Si bien para una configuración mínima
Ethernet basta con utilizar cable de dos fibras, resulta conveniente utilizar cable
con mayor cantidad de fibras (6 a 12) ya que la diferencia de coste no es
importante y se posibilita por una parte disponer de conductores de reserva para el
caso de falla de algunos, y por otra parte, la utilización en el futuro de otras
topologías que requieren más conductores, como FDDI o sistemas resistentes a
fallas. La norma EIA/TIA 568 prevé la ubicación de la transmisión de cableado
vertical a horizontal, y la ubicación de los dispositivos necesarios para lograrla, en
habitaciones independientes con puerta destinada a tal fin, ubicadas por lo menos
una por piso, denominadas armarios de telecomunicaciones. Se utilizan
habitualmente gabinetes estándar de 19 pulgadas de ancho, con puertas, de
aproximadamente 50 cm de profundidad y de una altura entre 1,5 y 2 metros. En
dichos gabinetes se dispone generalmente de las siguientes secciones:

 Acometida de los puestos de trabajo: dos cables UTP llegan desde cada
puesto de trabajo.
 Acometida del backbone telefónico: cable multipar que puede determinar en
regletas de conexión o en patch panels.
 Acometida del backbone de datos: cables de fibras ópticas que se llevan a una
bandeja de conexión adecuada.
Cuarto de entrada de servicios[editar]
En cables, accesorios de conexión, dispositivos de protección, y demás equipos
necesario para conectar el edificio a servicios externos. Puede contener el punto
de demarcación. Ofrecen protección eléctrica establecida por códigos eléctricos
aplicables. Deben ser diseñadas de acuerdo a la norma EIA/TIA-569-A. Los
requerimientos de instalación son:

 Precauciones en el manejo del cable

 Evitar tensiones en el cable
 Los cables no deben enrutarse en grupos muy apretados
 Utilizar rutas de cable y accesorios apropiados 100 ohmios UTP y STP
 No giros con un ángulo menor de 90 grados ni mayor de 270.
Sistema de puesta a tierra[editar]
El sistema de puesta a tierra y puenteo establecido en estándar ANSI/TIA/EIA-607
es un componente importante de cualquier sistema de cableado estructurado
moderno. El gabinete deberá disponer de una toma de tierra, conectada a la tierra
general de la instalación eléctrica, para efectuar las conexiones de todo
equipamiento. El conducto de tierra no siempre se halla indicado en planos y
puede ser único para ramales o circuitos que pasen por las mismas cajas de pase,
conductos ó bandejas. Los cables de tierra de seguridad serán puestos a tierra en
el subsuelo.
Atenuación[editar]
Las señales de transmisión a través de largas distancias están sujetas a distorsión
que es una pérdida de fuerza o amplitud de la señal. La atenuación es la razón
principal de que el largo de las redes tenga varias restricciones. Si la señal se
hace muy débil, el equipo receptor no interceptará bien o no reconocerá esta
información.
Esto causa errores, bajo desempeño al tener que retransmitir la señal. Se usan
repetidores o amplificadores para extender las distancias de la red más allá de las
limitaciones del cable. La atenuación se mide con aparatos que inyectan una señal
de prueba en un extremo del cable y la miden en el otro extremo.
Capacidad[editar]
Artículo principal: Capacidad eléctrica

La capacidad puede distorsionar la señal en el cable: mientras más largo sea el

cable, y más delgado el espesor del aislante, mayor es la capacidad, lo que resulta
en distorsión.
La capacidad es la unidad de medida de la energía almacenada en un cable.
Los probadores de cable pueden medir la capacidad de este par para determinar
si el cable ha sido roscado o estirado. La capacidad del cable de par trenzado en
las redes está entre 17 y 20 pF.
Velocidad según la categoría de la red[editar]
Artículo principal: Cable de par trenzado

 categoría 1: se utiliza para comunicaciones telefónicas y no es adecuado para

la transmisión de datos ya que sus velocidades no alcanzan los 512 kbit/s.
 categoría 2: puede transmitir datos a velocidades de hasta 4 Mbit/s.
 categoría 3: se utiliza en redes 10BaseT y puede transmitir datos a
velocidades de hasta 10 Mbit/s.
 categoría 4: se utiliza en redes Token Ring y puede transmitir datos a
velocidades de hasta 16 Mbit/s.
 categoría 5: puede transmitir datos a velocidades de hasta 100 Mbit/s.
 categoría 6: Redes de alta velocidad hasta 1 Gbit/s.
 categoría 6A: Redes de alta velocidad hasta 10 Gbit/s.
Impedancia y distorsión por retardado[editar]
Las líneas de transmisión tendrán en alguna porción ruido de fondo, generado por
fuentes externas, el transmisor o las líneas adyacentes. Este ruido se combina con
la señal transmitida. La distorsión resultante puede ser menor, pero la atenuación
puede provocar que la señal digital descienda al nivel de la señal de ruido. El nivel
de la señal digital es mayor que el nivel de la señal de ruido, pero se acerca al
nivel de la señal de ruido a medida que se acerca al receptor. Una señal formada
por varias frecuencias es propensa a la distorsión por retardo causada por
la impedancia, la cual es la resistencia al cambio de las diferentes frecuencias.
Esta puede provocar que los diferentes componentes de frecuencia que contienen
las señales lleguen fuera de tiempo al receptor. Si la frecuencia se incrementa, el
efecto empeora y el receptor estará imposibilitado de interpretar las señales
correctamente. Este problema puede resolverse disminuyendo el largo del cable.
Nótese que la medición de la impedancia nos sirve para detectar roturas del cable
o falta de conexiones. El cable debe tener una impedancia de 100 ohmios en la
frecuencia usada para transmitir datos. Es importante mantener un nivel de señal
sobre el nivel de ruido. La mayor fuente de ruido en un cable par trenzado con
varios alambres es la interferencia. La interferencia es una ruptura de los cables
adyacentes y no es un problema típico de los cables. El ruido ambiental en los
circuitos digitales es provocado por las lámparas fluorescentes, motores, hornos
de microondas y equipos de oficina como computadoras, fax, teléfonos y
copiadoras. Para medir la interferencia se inyecta una señal de valor conocido en
un extremo y se mide la interferencia en los cables vecinos.

Indice
1. Introducción

3. Definición de cableado estructurado

4. Normas para cableado estructurado
5. Ejemplo práctico de una instalación de cableado estructurado
6. Conclusión
7. Bibliografía
1. Introducción
La tendencia del mercado informático y de las comunicaciones se orienta en un claro sentido: unificación
de recursos. Cada vez, ambos campos, comunicaciones e informática, se encuentran más vinculados. Este
aspecto es una de las principales variables que determinan la necesidad por parte de las empresas, de contar
con proveedores especializados en instalaciones complejas, capaces de determinar el tipo de topologíamás
conveniente para cada caso, y los vínculos más eficientes en cada situación particular. Todo ello implica
mucho más que el tendido de cables.
Si se está considerando conectar sus equipos de cómputo y de comunicaciones a un sitio central desde el
cual pueda administrarlos, enlazar sus centros de comunicaciones dispersos en su área geográfica o
suministrar servicios de alta velocidad a sus computadoras de escritorio, debe pensar en el diseño e
implementación de infraestructuras de fibra y cableados que cumplirán con éxito todas sus demandas de
voz, datos yvideo.
Los sistemas de cableado estructurado constituyen una plataforma universal por donde se transmiten tanto
 voz como datos e imágenes y constituyen una herramienta imprescindible para la construcción de edificios
modernos o la modernización de los ya construidos. Ofrece soluciones integrales a las necesidades en lo que
respecta a la transmisión confiable de la información, por medios sólidos; de voz, datos e imagen.
La instalación de cableado estructurado debe respetar las normas de construcción internacionales más
exigentes para datos, voz y eléctricas tanto polarizadas como de servicios generales, para obtener así el
mejor desempeño del sistema.
2. Cableado Estructurado
En 1991, la asociación de las industrias electrónicas desarrollaron el estándar comercial
de telecomunicaciones designado "EIA/TIA568, el cual cubre el cableado horizontal y los BackBone, cableado
de interiores, las cajillas estaciones de trabajo, cables y conexiones de hardware. Cundo el estándar 568 fue
adoptado, los cables UTP de altas velocidades y las conexiones de hardware se mantenían en desarrollo.
Más tarde, el EIA/TIA568, presento el TSB36 y TSB40A para proveer lo cables UTP y especificaciones para
conexiones del hardware, definiendo él número de propiedades físicos y eléctricos particularmente para
atenuaciones y crostock, el revisado estandart fue designado "ANSI/TIA/EIA568A", el cual incorpora la forma
original de EIA/TIA568 más TSB36 aprobado en TSB40A.
(Para ver el gráfico faltante haga click en el menú superior "Bajar Trabajo")
Ventajas Principales de los cables UTP: Movilidad, Facilidad de Crecimiento y Expansión, Integración a Altas
Velocidades de Transmisión de Data Compatibles con Todas las LAN que Soporten Velocidades Superiores a
100 Mbps, Flexibilidad para el Mantenimiento de las Instalaciones Dispositivos y Accesorios para Cableado
Estructurado.
El Cableado Estructurado permite voz-datos, dotando a locales y oficinas de la infraestructura necesaria para
soportar la convivencia de redes locales, centrales telefónicas, fax, videoconferencia, intranet, internet...
3. Definición de cableado estructurado
Por definición significa que todos los servicios en el edificio para las transmisiones de voz y datos se hacen
conducir a través de un sistema de cableado en común.
En un sistema bien diseñado, todas las tomas de piso y los paneles de parchado (patch panels) terminan en
conectores del tipo RJ45 que se alambran internamente a EIA/TIA 568b (conocido como norma 258a).
El método más confiable es el de considerar un arreglo sencillo de cuatro pares de cables, que corren entre el
dorso del panel de parchado y el conector. El único método de interconexión es entonces, muy sencillo, un
cable de parchado RJ45 a RJ45.
Todos los servicios se presentan como RJ45 via un panel de parchado de sistema y la extensión telefónica y
los puertos del conmutador se implementan con cables multilínea hacia el sistema telefónico y otros servicios
entrantes. Adicionalmente se pueden integrar también servicios de fibra óptica para proporcionar soporte a
varios edificios cuando se requiera una espina dorsal de alta velocidad.
(Para ver el gráfico faltante haga click en el menú superior "Bajar Trabajo")
Estas soluciones montadas en estante (rack) incorporan normalmente los medios para la administración de
cable horizontal empleando cordones de parchado de colores para indicar el tipo de servicio que se conecta a
cada conector. Esta práctica permite el orden y facilita las operaciones además de permitir el diagnóstico de
fallas.
En los puestos de trabajo se proporcionan condiciones confiables y seguras empleando cordones a la medida
para optimizar los cables sueltos. La mejora en la confiabilidad es enorme. Un sistema diseñado
correctamente no requiere mantenimiento.
Tipos De Cables De Comunicaciones
 CM: Tipo de cable de comunicaciones según lo definido en el artículo 800 de NEC NFPA -70 1999. El cable
tipo CM está definido para uso general de comunicaciones con la excepción de tirajes verticales y de
"plenum".
 CMP: Tipo de cable de comunicaciones según lo definido en el artículo 800 de NEC NFPA -70 1999. El cable
tipo CMP está definido para uso en ductos, "plenums", y otros espacios utilizados para aire ambiental. El cable
tipo CMP cuenta con características adecuadas de resistencia al fuego y baja emanación de humo. El cable
tipo CMP excede las características de los cables tipo CM y CMR.
 CMR: Tipo de cable de comunicaciones según lo definido en el artículo 800 de NEC NFPA -70 1999. El cable
tipo CMR está definido para uso en tirajes verticales o de piso a piso. El cable tipo CMR cuenta con
características adecuadas de resistencia al fuego que eviten la propagación de fuego de un piso a otro. El
cable tipo CMR excede las características de los cables tipo CM.
 Aplicaciones Del Cableado Estructurado
Las nuevas aplicaciones exigen de los Sistemas de Cableado Estructurado mayor ancho de banda, mayor
confiabilidad y menos colisiones.
Lo realmente importante para el usuario es contar con una herramienta que responda a sus necesidades, ya
no solamente tener un medio de transmisión con una categoría específica marcada por un cable UTP. El
nuevo enfoque está en el rendimiento respecto a la transmisión de datos por el equipo activo.
(Para ver el gráfico faltante haga click en el menú superior "Bajar Trabajo")
Usos
1. Instalación de redes:
2. Diseño e instalación de redes de área local y redes de área amplia (LAN y WAN). Obtendrá desde una
infraestructura básica para aprovechar los recursos de su empresa, hasta un sistema con el que integre la
información de su empresa y pueda recibirla para facilitar la toma de decisiones.
Si se tienen problemas por la dispersión de información, hay que organizarla de forma sistemática,
permitiendo a cada uno de sus departamentos acceder a ésta, de manera fácil mediante directorios
estructurados o INTRANET.
3. Organización, Comunicación, Almacenamiento Electrónico:

Los Thin Client son ideales para firmas que utilizan centros de llamadas, hospitales, agencias
de seguridad, centros de reservaciones de aerolíneas, mostradores de atención al público en hoteles y
centros de ingreso de datos. Todas estas firmas comparten la misma necesidad de contar con una red de
computadoras confiable y una arquitectura de servidores centralizados con bases de datos cruciales para
la empresa.
4. Implementación de Tecnología Thin Client:
5. Administración de servidores:

Podrá diseñar la seguridad y el flujo de información que requiere

para maximizar el potencial de su empresa.

4. Normas para cableado estructurado
Al ser el cableado estructurado un conjunto de cables y conectores, sus componentes, diseño y técnicas de
instalación deben de cumplir con una norma que dé servicio a cualquier tipo de red local de datos, voz y otros
sistemas de comunicaciones, sin la necesidad de recurrir a un único proveedor de equipos y programas.
De tal manera que los sistemas de cableado estructurado se instalan de acuerdo a la norma para cableado
para telecomunicaciones, EIA/TIA/568-A, emitida en Estados Unidos por la Asociación de la industria de
telecomunicaciones, junto con la asociación de la industria electrónica.
EIA/TIA568-A
Estándar ANSI/TIA/EIA-568-A de Alambrado de Telecomunicaciones para Edificios Comerciales. El propósito
de esta norma es permitir la planeación e instalación de cableado de edificios con muy poco conocimiento de
los productos de telecomunicaciones que serán instalados con posterioridad.
ANSI/EIA/TIA emiten una serie de normas que complementan la 568-A, que es la norma general de cableado:
 Estándar ANSI/TIA/EIA-569-A de Rutas y Espacios de Telecomunicaciones para Edificios Comerciales. Define
la infraestructura del cableado de telecomunicaciones, a través de tubería, registros, pozos, trincheras, canal,
entre otros, para su buen funcionamiento y desarrollo del futuro.
 EIA/TIA 570, establece el cableado de uso residencial y de pequeños negocios.
 Estándar ANSI/TIA/EIA-606 de Administración para la Infraestructura de Telecomunicaciones de Edificios
Comerciales.
 EIA/TIA 607, define al sistema de tierra física y el de alimentación bajo las cuales se deberán de operar y
proteger los elementos del sistema estructurado.

Las normas EIA/TIA fueron creadas como norma de industria en un país, pero se ha empleado como norma
internacional por ser de las primeras en crearse. ISO/IEC 11801, es otra norma internacional.
Las normas ofrecen muchas recomendaciones y evitan problemas en la instalación del mismo, pero
básicamente protegen la inversión del cliente.
Elementos principales de un cableado estructurado
El Cableado estructurado, es un sistema de cableado capaz de integrar tanto a los servicios de voz, datos y
vídeo, como los sistemas de control y automatización de un edificio bajo una plataforma estandarizada y
abierta. El cableado estructurado tiende a estandarizar los sistemas de transmisión de información al integrar
diferentes medios para soportar toda clase de tráfico, controlar los procesos y sistemas de administración de
un edificio.
(Para ver el gráfico faltante haga click en el menú superior "Bajar Trabajo")
1. Cableado Horizontal
2. El cableado horizontal incorpora el sistema de cableado que se extiende desde la salida de área de
trabajo de telecomunicaciones (Work Area Outlet, WAO) hasta el cuarto de telecomunicaciones.
El propósito del cableado del backbone es proporcionar interconexiones entre cuartos de entrada de
servicios de edificio, cuartos de equipo y cuartos de telecomunicaciones. El cableado del backbone
incluye la conexión vertical entre pisos en edificios de varios pisos. El cableado del backbone incluye
medios de transmisión (cable), puntos principales e intermedios de conexión cruzada y terminaciones
mecánicas.
3. Cableado del Backbone

Un cuarto de telecomunicaciones es el área en un edificio utilizada para el uso exclusivo de equipo

asociado con el sistema de cableado de telecomunicaciones. El espacio del cuarto de comunicaciones no
debe ser compartido con instalaciones eléctricas que no sean de telecomunicaciones. El cuarto de
telecomunicaciones debe ser capaz de albergar equipo de telecomunicaciones, terminaciones de cable y
cableado de interconexión asociado. El diseño de cuartos de telecomunicaciones debe considerar,
además de voz y datos, la incorporación de otros sistemas de información del edificio tales
como televisión por cable (CATV), alarmas, seguridad, audio y otros sistemas de telecomunicaciones.
Todo edificio debe contar con al menos un cuarto de telecomunicaciones o cuarto de equipo. No hay un
límite máximo en la cantidad de cuartos de telecomunicaciones que puedan haber en un edificio.
4. Cuarto de Telecomunicaciones

El cuarto de equipo es un espacio centralizado de uso específico para equipo de telecomunicaciones tal
como central telefónica, equipo de cómputo y/o conmutador de video. Varias o todas las funciones de un
cuarto de telecomunicaciones pueden ser proporcionadas por un cuarto de equipo. Los cuartos de equipo
se consideran distintos de los cuartos de telecomunicaciones por la naturaleza, costo, tamaño y/o
complejidad del equipo que contienen. Los cuartos de equipo incluyen espacio de trabajo
para personal de telecomunicaciones. Todo edificio debe contener un cuarto de telecomunicaciones o un
cuarto de equipo. Los requerimientos del cuarto de equipo se especifican en los estándares
ANSI/TIA/EIA-568-A y ANSI/TIA/EIA-569.
5. Cuarto de Equipo

El cuarto de entrada de servicios consiste en la entrada de los servicios de telecomunicaciones al edificio,

incluyendo el punto de entrada a través de la pared y continuando hasta el cuarto o espacio de entrada.
El cuarto de entrada puede incorporar el "backbone" que conecta a otros edificios en situaciones de
campus. Los requerimientos de los cuartos de entrada se especifican en los estándares ANSI/TIA/EIA-
568-A y ANSI/TIA/EIA-569.
6. Cuarto de Entrada de Servicios
 7. Sistema de Puesta a Tierra y Puenteado

El sistema de puesta a tierra y puenteado establecido en el estándar ANSI/TIA/EIA-607 es un componente

importante de cualquier sistema de cableado estructurado moderno.
Antecedente En Venezuela (UDO)
Nuevo Sistema de Cableado Estructurado para conectarse a la Red Académica de la Universidad de Oriente
(UDO) Núcleo Sucre
Descripción
Hasta hace poco, los Profesores e Investigadores del Edificio de Ciencias de la Universidad de Oriente del
Núcleo Sucre se conectaban a la Red Académica, por medio de un cable coaxial o bus común, que recorría
varias instalaciones de este edificio y que de una forma u otra permitía a los usuarios disfrutar de los
diferentes servicios de la red (correo electrónico, ftp, telnet, navegación en internet, etc.) desde la tranquilidad
de suoficina o laboratorio de investigación.
Ahora, cuentan con un moderno y eficiente Sistema de Cableado Estructurado que además de brindar el
acceso a los servicios, permitirá incorporar fácil y rápidamente nuevos usuarios a la red y soportar además el
crecimiento futuro de la misma, en cuanto al número de usuarios y al ancho de banda. Con la incorporación
de este Sistema de Cables y la adquisición de nuevos equipos, la información podrá viajar a una velocidad de
hasta 1OOMbps en el backbone, y a nivel del usuario final, si éste cuenta con los equipos apropiados para
soportar este ancho de banda.
Beneficios a la Universidad
La instalación del Sistema de Cableado Estructurado del Edificio de Ciencias, al igual que la conexión del
edificio de la Biblioteca General y el Instituto Oceanográfico a la red Académica (ambos mediante un tendido
de Fibra óptica), constituyen un gran paso en el desarrollo y consolidación de uno de nuestro proyectos más
importantes: El Diseño de la Red de Computación de la Universidad de Oriente
5. Ejemplo práctico de una instalación de cableado estructurado
Planteamiento del problema
El edificio de Cursos Básicos data de varios años, y consta de 2 plantas, donde funcionan varias
dependencias de carácter administrativo. En la planta baja están localizadas las oficinas del Departamento de
Administración y Contaduría, Departamento de Currículo, la Dirección de la Escuela de Humanidades
y Educación, la Dirección de Biblioteca, Procesos Técnicos, el Auditorio de Cerro Colorado, así mismo existen
otras dependencias tales como: Biblioteca de Ingles, oficinas del departamento de Idiomas, El Área
de Desarrollo Social y Salud, y algunos Cubículos de Profesores de Administración y Contaduría. Por otro
lado, en la Planta Alta del Edificio están ubicados la Delegación de Desarrollo estudiantil, Reproducción de
Administración, Área de Extra – Académica y varias aulas.
Durante el levantamiento de información se pudo constatar que en el edificio de Cursos Básicos no existe
conexión de Red para la mayoría de las dependencias que allí funcionan, aunado a esto un gran número de
oficinas carece de equipos de computación; por otro lado, existen dependencias que aún cuando cuentan con
computadores, algunos de estos no cumplen con los requerimientos mínimos de hardware y software para ser
conectados a la red, implicando, todo esto, que las actividades de carácter investigativo y Administrativo tanto
para estudiantes como para docentes se vean notablemente limitadas debido a la imposibilidad
de poder aprovechar los recursos que podrían ofrecer otras redes, tanto internas como externas.
Sin embargo, debe mencionarse que en algunas áreas del edificio, la conexión a redes ya existe,
específicamente en las áreas correspondientes a la Dirección de Biblioteca y a Procesos Técnicos.
En función de integrar a las distintas dependencias del Edificio de Cursos Básicos que carecen de conexión
de redes, se plantea diseñar una red para este edificio que abarque todas las áreas comprendidas entre el
cubículo C1 hasta el área de Servicios Médicos, tomando en cuenta toda la Planta Alta. Las áreas que
involucrará nuestro diseño son:
Planta Baja:
 Cubículos C1, C2, C3.
 Cubículos de Profesores de Administración y Contaduría.
 Librería Universitaria.
 Departamento de Administración.
 Departamento de Contaduría.
 Procesos Técnicos.
 Dirección de Biblioteca.
 Área de Currículo.
 Dirección de Escuela de Administración
 Área de Servicios Médicos.
 Asociación de estudiantes de administración y contaduría.

Planta Alta:
 Departamento de Extra- Académica.
 Área de Orientación y Delegación de Desarrollo Estudiantil.
 Aula 115.

Para definir el sistema de cableado por el cual se regirá el proyecto, se considerarán las normas que
establece el sistema de cableado estructurado, específicamente se adoptará la norma 568-A, la cual se
fundamenta en que permite diseñar e instalar el cableado de telecomunicaciones contando con poca
información acerca de los productos de telecomunicaciones que posteriormente se instalarán.
Como medio físico se utilizará el cable UTP nivel 5, ya que éste permite mayor rapidez para el manejo de
información y es el más utilizado y recomendado en el mercado. Este medio físico tendrá una longitud máxima
de 100 mts, tal y como lo establecen las normas del C.E.
Descripción
Cableado Horizontal
El cableado horizontal está formado por los cables que se extienden a través del techo del edificio, desde el
cuarto de telecomunicaciones ubicado en el área de procesos técnicos hasta cada cuarto de equipos del
edificio. Este cableado consta de cables par trenzado UTP categoría 5 en topología en estrella.
Las canaletas son utilizados para distribuir y soportar el cableado horizontal y conectar hardware entre la
salida del área de trabajo y el cuarto de telecomunicaciones. Cada punto terminal de conexión está conectado
al Patch Panel del cuarto de equipo al que depende.
El cableado horizontal del edificio cumple con la máxima distancia horizontal permitida entre el Patch Panel y
el terminal de conexión que es de 90 metros; y con la longitud máxima del punto terminal hasta la estación de
trabajo que es de 3 metros.
Cableado Vertical
El cableado vertical para el edificio, está formado por el cable UTP que sube a la planta alta del edificio y se
conecta con el cuarto de equipo C.E-1 que está ubicado en el área de desarrollo social y bienestar estudiantil.
Cuarto De Telecomunicaciones
El área donde funcionará el cuarto de telecomunicaciones es estratégico en cuanto a la seguridad que brinda
a los equipos de comunicación de la red; además, en esa dependencia labora personal capacitado para
solventar algún tipo de problema que pueda presentarse con éstos.
Se consideró también, como factor influyente a la hora de definir a Procesos Técnicos como sitio de ubicación
para el cuarto de telecomunicaciones, el hecho de que allí se cuenta con un punto de fibra óptica, lo que va a
permitir conectar la red y adaptarla red a la velocidad de 100 mbps. Este cuarto administrará y controlará toda
la red del Edificio.
En ese cuarto estará presente el siguiente hardware:
 Un switch marca cisco 1990, con entrada de fibra óptica y 24 puertos de salidas UTP a 100 Mbps.
 Un UPS.

Desde el cuarto de telecomunicaciones se le proporcionan dos cables independientes a cada cuarto de equipo
de la red: uno para uso regular y otro de respaldo.
Cuarto de equipos
Se requiere ubicar 3 (tres) cuartos de equipos, de modo que se facilite la administración de la red. Los mismos
estarán localizados en las siguientes áreas:
 Área de desarrollo Social y Bienestar estudiantil (en planta alta),
 En un cubículo identificado como C4 (planta baja),
 y el otro en un área de la Librería Universitaria que se habilitará para tal fin.
 C.E del Área de Desarrollo Social y Bienestar estudiantil: (CE-1)
El cuarto de equipos de esta área lo ubicaremos específicamente en la planta alta del edificio, en una
dependencia identificada como CE-3 (cuarto de comunicación 3), la cual, en el levantamiento de información
previo, pudo determinarse que, en la actualidad, no está siendo utilizada.
En función de lo anterior, y de la ubicación estratégica que presenta este sitio, se colocará allí el CE que
controlará y administrará todos los puntos que se ubicarán en el Área de Desarrollo Social y Bienestar
estudiantil (tanto planta alta, incluyendo el departamento de extra – académica, como planta baja).
Para la planta baja se requiere ubicar un total de 18 puntos los cuales se distribuirán como se detalla a
continuación:
 En el área de Servicios Médicos y Odontología se ubicaran 6 puntos de conexión: en la oficina de Archivos, en
Secretaría, en el consultorio 1, en el consultorio 2, en enfermería, y en la sala de emergencia.
 Un punto de conexión en FAMES.
 En el área de Desarrollo Social se requieren 9 puntos de conexión. Los mismos se ubicarán así: En la sala de
orientación, en la Secretaría del Área de Desarrollo Social, en la Coordinación de Sitios de Trabajo (O-6), en
las oficinas O-1, O-2, O-3, O-4, O-7 y O-8. En todos los sitios descritos se va ubicar un punto de conexión.
 1 Punto de conexión en la Sala de Reuniones, la cual se encuentra ubicada entre la Coordinación de sitios de
trabajo (O-6) y FAMES.

Cabe mencionar que al cubículo identificado como C7, aún cuando no pertenezca al Área en estudio, también
se incluirá en nuestro diseño de red, por lo que se le colocará un punto de conexión.
Para la planta alta se requiere ubicar un total de 14 puntos de conexión los cuales se distribuirán como se
detalla a continuación:
 2 Puntos de conexión para el área de Extra Académica.
 12 Puntos distribuidos entre las diferentes oficinas de la Delegación de Desarrollo Estudiantil.

Es de hacer notar que en el diseño propuesto, toda estas áreas (las que dependen de este C.E, a excepción
de C7) formaran parte de una subred, la cual ha sido definida con la intención de agilizar el manejo de datos
entre las oficinas que allí funcionan, dado que la información que allí se maneja es común a todas esas
dependencias; además permite la compartición de recursos entre éstas, lo que permitiría ahorrar equipos
(impresoras, por ejemplo).
Esta subred, a su vez se integra a la red general del edificio de Cursos Básicos, a través de un cable que
viene desde el cuarto de telecomunicaciones.
El hardware que se utilizará para este C.E es el siguiente:
 Dos concentradores SuperStack II Dual Speed Hub 500 de 24 puertos, los cuales ofrecen la potencia del
Fast Ethernet a 100 Mbps.
 Un UPS (Fuente de Alimentación Ininterrumpida).
 Un Rack de piso LAN-PRO.
 Un Patch Panel LAN-PRO de 24 puertos.

C.E de la Librería Universitaria: (CE-2)

Se hace necesario colocar un CE en esta área, la cuál se ubica específicamente al lado del Departamento de
Administración, para que administre los distintos puntos de conexión que se ubicaran en esa área, en los
cubículos de docentes adscritos a los Departamentos de Administración y Contaduría, así como los puntos
que se colocaran en los Departamentos de Administración y Contaduría, en la Librería Universitaria, los 3
cubículos ubicados en el extremo derecho del edificio (C1, C2, C3). Se plantea que cada una de las oficinas
ubicadas en las áreas correspondientes a los cubículos de docentes reciba un punto de conexión.
En resumen, los equipos ubicados en este C.E, deberán dar soporte a 23 puntos de conexión distribuidos así:
 6 Puntos de conexión en el Área de cubículos de profesores de administración.
 8 Puntos de conexión en el Área de cubículos de profesores de contaduría.
 2 Puntos de conexión en el Departamento de Contaduría.
 2 Puntos de conexión en el Departamento de Administración.
 2 Puntos de conexión en la Librería Universitaria.
 3 puntos para los 3 cubículos ubicados hacia el extremo derecho del edificio. Estos cubículos aparecen
identificados como C1, C2 y C3.

Cabe mencionar que en el Departamento de Contaduría existe en la actualidad una estación conectada en red
(con acceso a Internet) a través de una línea telefónica exclusivamente dispuesta para ello. En función del
diseño de red que planteamos, el modo de conexión de esa estación deberá variar, y se integrará como un
punto más de dicha red, bajo los mismos parámetros que se emplearán para las demás estaciones. Es debido
a ello, que en lo sucesivo no tomaremos en cuenta la conexión que allí existe.
El hardware que utilizará este C.E es el siguiente:
 Un concentrador SuperStack II Dual Speed Hub 500 de 24 puertos, los cuales ofrecen la potencia del Fast
Ethernet a 100 Mbps.
 Un UPS (Fuente de Alimentación Ininterrumpida).
 Un Rack de piso LAN-PRO.
 Patch Panel LAN-PRO de 24 puertos.

C.E ubicado en cubículos de Profesores de Administración y Contaduría (CE-3): Este cuarto de equipo se
encargará de administrar un total de 45 puntos de conexión distribuidos así:
 En el área de Currículo 17 puntos de conexión.
 1 punto de conexión en la Asociación de estudiantes de administración y contaduría.
 24 Puntos de Conexión entre los cubículos de Profesores de Administración y Contaduría identificados como
C4, C5, C6.
 2 Puntos de conexión para la Dirección de Escuela de Administración.
 1 Punto de conexión para el aula 115 (en planta alta).

El hardware que utilizará este C.E es el siguiente

 Dos concentradores SuperStack II Dual Speed Hub 500 de 24 puertos, los cuales ofrecen la potencia del Fast
Ethernet a 100 Mbps.
 Un UPS (Fuente de Alimentación Ininterrumpida).
 Un Rack de piso LAN-PRO.
 Dos Patch Panel LAN-PRO de 24 puertos.

6. Conclusión
Los elementos básicos que hay que tener en cuenta a la hora de una instalación de un cableado estructurado
son los siguientes:
Cableado horizontal: incorpora el sistema de cableado que se extiende desde el área de trabajo de
telecomunicaciones hasta el cuarto de telecomunicaciones. Consiste de dos elementos básicos:
 Cableado horizontal y hardware de conexión: Proporcionan los medios para transportar señales de
telecomunicaciones entre el área de trabajo y el cuarto de telecomunicaciones. Estos componentes son los
"contenidos" de las rutas y espacios horizontales.
 Rutas y espacios horizontales: son utilizados para distribuir y soportar cable horizontal y conectar hardware
entre la salida del área de trabajo y el cuarto de telecomunicaciones, son los "contenedores" del cableado
horizontal.

Cableado vertebral (Backbone): El propósito es proporcionar interconexiones entre cuartos de entrada de

servicios, cuartos de equipo y cuartos de telecomunicaciones. Incluye la conexión vertical entre pisos en
edificios de varios pisos. El cableado vertebral incluye medios de transmisión (cable), puntos principales e
intermedios de conexión cruzada y terminaciones mecánicas. El cableado vertebral se debe implementar en
una topología de estrella (jerárquica).
Puesta a tierra para telecomunicaciones: brinda una referencia a tierra de baja resistencia para el equipo de
telecomunicaciones. Sirve para proteger el equipo y el personal.
Salida de área de trabajo (work area outlet): Por estándar un mínimo de dos salidas de telecomunicaciones se
requieren por área de trabajo (por placa o caja). Excepciones tales como teléfonos públicos cuentan con una
sola salida de telecomunicaciones.
Leer más: http://www.monografias.com/trabajos

1/cabes/cabes.shtml#ixzz3bReev5nM

Variante
 de cinta IDC.
 Par trenzado cargado: Es un par trenzado al cual se le añade
intencionadamente inductancia, muy común en las líneas de telecomunicaciones, excepto
para algunas frecuencias. Los inductores añadidos son conocidos como bobinas de
carga y reducen la distorsión.
 Par trenzado sin carga: Los pares trenzados son a título individual en régimen de
esclavo para aumentar la robustez del cable.
Cable trenzado de cinta: Es una variante del estándar de cable de cinta donde los
conductores adyacentes están en modo esclavo y trenzados. Los pares trenzados son
ligeramente esclavos unos de los otros en formato de cinta. Periódicamente a lo largo de la
cinta hay pequeñas secciones con no trenzados habilitados conectores y cabeceras pcb para
ser terminadas usando la típica técnica de cable
