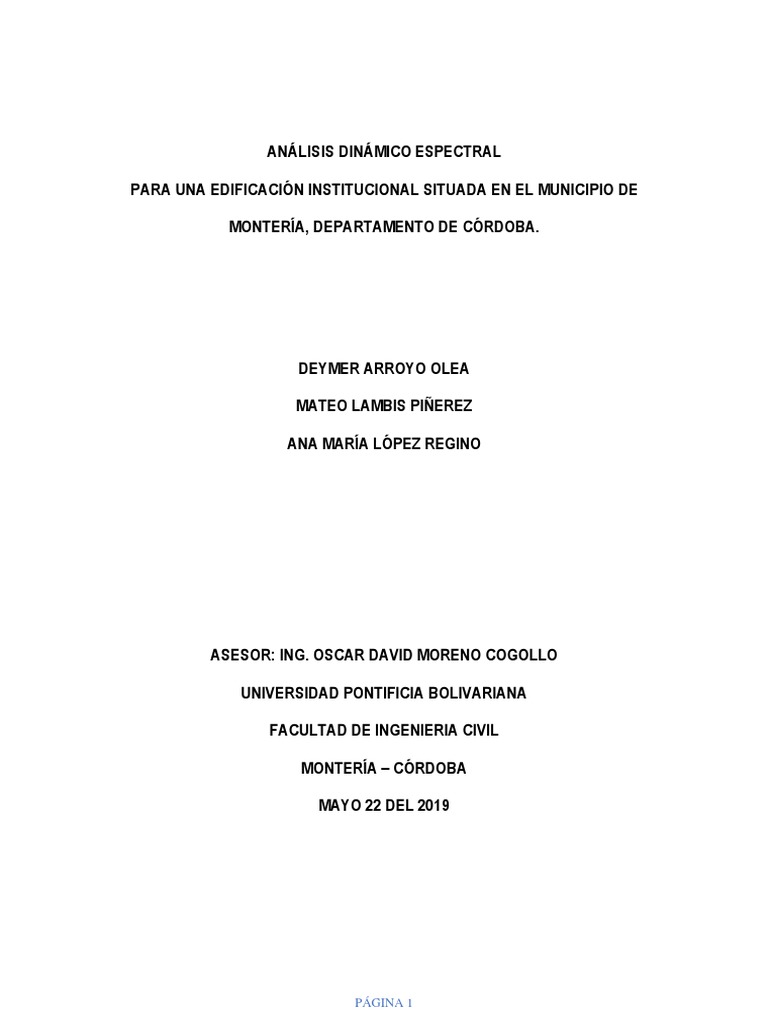

ANÁLISIS DINÁMICO ESPECTRAL

PARA UNA EDIFICACIÓN INSTITUCIONAL SITUADA EN EL MUNICIPIO DE

MONTERÍA, DEPARTAMENTO DE CÓRDOBA.

DEYMER ARROYO OLEA

MATEO LAMBIS PIÑEREZ

ANA MARÍA LÓPEZ REGINO

ASESOR: ING. OSCAR DAVID MORENO COGOLLO

UNIVERSIDAD PONTIFICIA BOLIVARIANA

FACULTAD DE INGENIERIA CIVIL

MONTERÍA – CÓRDOBA

MAYO 22 DEL 2019

PÁGINA 1
 TABLA DE CONTENIDOS

PÁG

1. DESCRIPCIÓN GENERAL……………………………………………………… 3
2. ANÁLISIS EN LA CUBIERTA Y TANQUE…………………………………….. 6
3. ANÁLISIS DE CARGAS…………………………………………………………. 8
4. COEFICIENTE DE CAPACIDAD DE DISIPACIÓN DE ENERGÍA…………. 10
5. DESPLAZAMIENTO DE PILARES…………………………………..…………. 15
6. DISTORCIONES DE PILARES………………………………………...………. 21
7. JUSTIFICACIÓN SISMICA………………………………………………………. 32
8. MODELO 3D……………………………………………………………………… 33
9. PLANOS…………………………………………………………………………… 39
10. CONCLUSIONES………………………………………………………………… 40

PÁGINA 2
 1. DESCRIPCIÓN GENERAL

1. DATOS GENERALES:

1.1 SOLICITANTE:
Oscar David Moreno Cogollo.

1.2 NOMBRE DEL PROYECTO:

Edificio Institucional

1.3 UBICACIÓN:
Municipio de Montería, Departamento de Córdoba.

1.4 FECHA:
Mayo de 2019.

2. ESTRUCTURA:

2.1 DESCRIPCIÓN:
El proyecto corresponde a una estructura de 3 pisos, con cubierta y tanque, el
cual es un sistema estructural de pórticos resistentes a momento en concreto,
con losa de entre piso aligerada con viguetas unidireccionales y cimentación
compuesta por zapatas cuadradas.

El proyecto se localiza en la ciudad de Montería, departamento de

Córdoba, perteneciente a una zona de amenaza sísmica intermedia de
acuerdo a la norma sismo resistente NSR-10.

La edificación presentará un sistema estructural consistente en pórticos

resistentes a momentos, en concreto en todos los pisos, que resisten todas las
cargas verticales y horizontales; con capacidad de disipación de energía
moderada DMO por encontrarse en una zona de amenaza sísmica intermedia.

3. ESPECIFICACIONES DE LOS MATERIALES:

Las siguientes son las especificaciones establecidas para los materiales

utilizables en la construcción:

(a) Concreto: El concreto debe tener una resistencia a la compresión a los

28 días, f´c, igual o superior a 21 Mpa, el cual será utilizado en placas
de entrepiso, columnas, zapatas, vigas y nervios.

PÁGINA 3
 ANÁLISIS DE LA CUBIERTA

CARGA VIVA

𝜃 = 11° = 0,50 kN/m2

CARGA MUERTA

0,20 𝑘𝑁/𝑚2
Lamina corrugada = = 0,20 kN/m2
cos 11°
0,15 𝑘𝑁/𝑚2
Entramado sistema de suspensión = = 0,15 kN/m2
cos 11°
Cielo raso = 0,25 kN/m2
Iluminación = 0.08 kN/m2
Muros de culata (Mampostería de bloque de concreto) = 1,8 kN/m2

Y = tan 15° 𝑥 6,1𝑚 = 1,19𝑚

1,19𝑚 𝑥 6,1𝑚
A= = 3,63 m2
2

Peso muro = 1,8kN/m2 x 3,63 m2 = 6,53 kN

4 𝑋 6,53 𝑘𝑁
Muros culata = = 0,22 kN/m2
19,2𝑚 𝑥 6,1𝑚

0,20 kN/m2
0,15 kN/m2
0,25 kN/m2
0,08 kN/m2
0,22 kN/m2
0,90 KN/m2 Suma

ÁREAS

 Área 1

6,1𝑚 𝑥 2,46𝑚
𝐴= = 7,50𝑚2
2

PÁGINA 4
  Área 2

(7,40𝑚 + 2,48𝑚)𝑥3,05𝑚
𝐴= = 15,07𝑚2
2

 Área 3

(6,1𝑚 + 2,04𝑚)𝑥2,95𝑚
𝐴= = 12,01𝑚2
2

 Área 4

5,9𝑚 𝑥 2,03𝑚
𝐴= = 5,99𝑚2
2

CARGAS MUERTAS (VIGAS)

0,90 𝑘𝑁/𝑚2 𝑥 7,50𝑚2

𝐴= = 1,11𝑘𝑁/𝑚
6,1𝑚

0,90 𝑘𝑁/𝑚2 𝑥 19,51𝑚2

𝐵= = 2,88𝑘𝑁/𝑚
6,1𝑚

0,90 𝑘𝑁/𝑚2 𝑥 24,02𝑚2

𝐶= = 3,54𝑘𝑁/𝑚
6,1𝑚

0,90 𝑘𝑁/𝑚2 𝑥 12,01𝑚2

𝐷= = 1,77 𝑘𝑁/𝑚
6,1𝑚

0,90 𝑘𝑁/𝑚2 𝑥 27,05𝑚2

1−2= = 1,27 𝑘𝑁/𝑚
19,2𝑚

CARGAS VIVAS (VIGAS)

0,50 𝑘𝑁/𝑚2 𝑥 7,50𝑚2

𝐴= = 0,61 𝑘𝑁/𝑚
6,1𝑚

0,50 𝑘𝑁/𝑚2 𝑥 19,51𝑚2

𝐵= = 1,60𝑘𝑁/𝑚
6,1𝑚

0,50 𝑘𝑁/𝑚2 𝑥 24,02𝑚2

𝐶= = 1,97 𝑘𝑁/𝑚
6,1𝑚

PÁGINA 5
 0,50 𝑘𝑁/𝑚2 𝑥 12,01𝑚2
𝐷= = 0,98 𝑘𝑁/𝑚
6,1𝑚

0,50 𝑘𝑁/𝑚2 𝑥 27,05𝑚2

1−2= = 0,70𝑘𝑁/𝑚
19,2𝑚

ANÁLISIS DEL TANQUE

Peso tanque = 12 kN
Volumen del tanque = 1m3
Ancho b = 130cm = 1.3m
Altura a = 106cm = 1.06m
Diámetro = 96cm = 0.96m

Afinado de piso (Mortero de nivelación) = 0,02m x 24 kN/m3 = 0,48 kN/m2

(4 𝑋 4 )𝑋 12 𝑘𝑁
Tanques = = 5,61 kN/m2
5,90𝑚 𝑥 5.80 𝑚

CARGA MUERTA

5,61 kN/m2
0,48 kN/m2
6,09 kN/m2

CARGA VIVA

Personal de mantenimiento = 0,7 kN/m2

PÁGINA 6
 ANALISIS DE
CARGA
PLACA ALIGERADA - UNIDIRECCIONAL
(NSR-10)
OBRA: EDIFICIO INSTITUCIONAL
UBICACIÓN: M U N I C I P I O D E M O N T E R I A
FECHA: 22/05/2019

CORTE TIPICO PLACA

1. Dimensionamiento (C.9.5.2.1)

L (cm)

L(voladizo) [L/8]= 210 = 26,3 cm

L(simp.apoyo) [L/16]= 590 = 37 cm
L(1 apoy. Cont.) [L/18.5]= 740 = 4 0 cm
L (ambos cont.)
[L/21]= 740 = 35.2 cm

h= 40 cm

USAMOS h= 45,00 cm

Dimensión Nervio (C.8.13) Plantilla

b= 0,10 m ≥ 0,08 e ≥ s/20 ≥ 5,.00 cm
h= 0,45 m ≤ 5*b= 0,50 e= 5,00 cm
s= 1.00 m ≤ 2.5*h= 1,00 ≤ 1,2

2. Especificaciones d e
materiales
f'c= 21 MPa
fy= 420 MPa ≥#3

Densidades
Concreto (Dc)= 2,40 Tf/m³ = 24,0 kN/m³
Mortero (Dm)= 2,20 Tf/m³ = 22,0 kN/m³

3. Análisis de Cargas

Muerta Tf/m² kN/m²

(CM) Peso [b*(h-
1 propio= e)/s]*Dc 0,096 0,96
2 Plantilla= e*Dc 0,120 1,20

3 Acabados= 0,11 0,11 1,10

4 Muros= 0,18 0,18 1,80
5 Cielo Raso en yeso= 0,025 0,025 0,25
6. Iluminación= 0,008 0,008 0,08
Suma= 0,539 5,39

Suma 3+4+5+6 = 0,323 3.23

Por Metro Lineal= 0,539 Tf/m 5,39 kN/m

Tf/m² kN/m²
Viva (CV) Carga viva interior 0,20 2,00
Carga viva balcón 0,50 5,00

PÁGINA 7
 ANALISIS DE CARGA
PLACA ALIGERADA - UNIDIRECCIONAL (NSR-10)
OBRA: EDIFICIO INSTITUCIONAL
UBICACIÓN: M U N I C I P I O D E M O N T E R I A
FECHA: 22/05/2019

CORTE TIPICO PLACA

1. Dimensionamiento (C.9.5.2.1)

L (cm)

L(voladizo) [L/8]= 0 = 0 cm
L(simp.apoyo) [L/16]= 590 = 37 cm
L(1 apoy. Cont.) [L/18.5]= 0 = 0 cm
L (ambos cont.)
[L/21]= 0 = 0 cm

h= 33 cm

USAMOS h= 45,00 cm

Dimensión Nervio (C.8.13)

2. Especificaciones d e
materiales

f'c= 21 MPa
fy= 420 MPa ≥#3

Densidades
Concreto (Dc)= 2,40 Tf/m³ = 24,0 kN/m³
Mortero (Dm)= 2,20 Tf/m³ = 22,0 kN/m³

3. Análisis de Cargas

Muerta Tf/m² kN/m²

(CM) Afinado de
1 piso= (0.02 x DC) 0,048 0,48
2 Tanque= 0,561 5.61

0,609 6,09

Por Metro Lineal 0,609 Tf/m 6,09 kN/m

Tf/m2 kN/m2
Viva (CV) Personal de mantenimiento = 0,070 0,70

PÁGINA 8
PÁGINA 9
PÁGINA 10
PÁGINA 11
PÁGINA 12
PÁGINA 13
PÁGINA 14
PÁGINA 15
PÁGINA 16
PÁGINA 17
PÁGINA 18
PÁGINA 19
PÁGINA 20
PÁGINA 21
PÁGINA 22
PÁGINA 23
PÁGINA 24
PÁGINA 25
PÁGINA 26
PÁGINA 27
PÁGINA 28
PÁGINA 29
PÁGINA 30
PÁGINA 31
PÁGINA 32
MODELO 3D

PÁGINA 33
