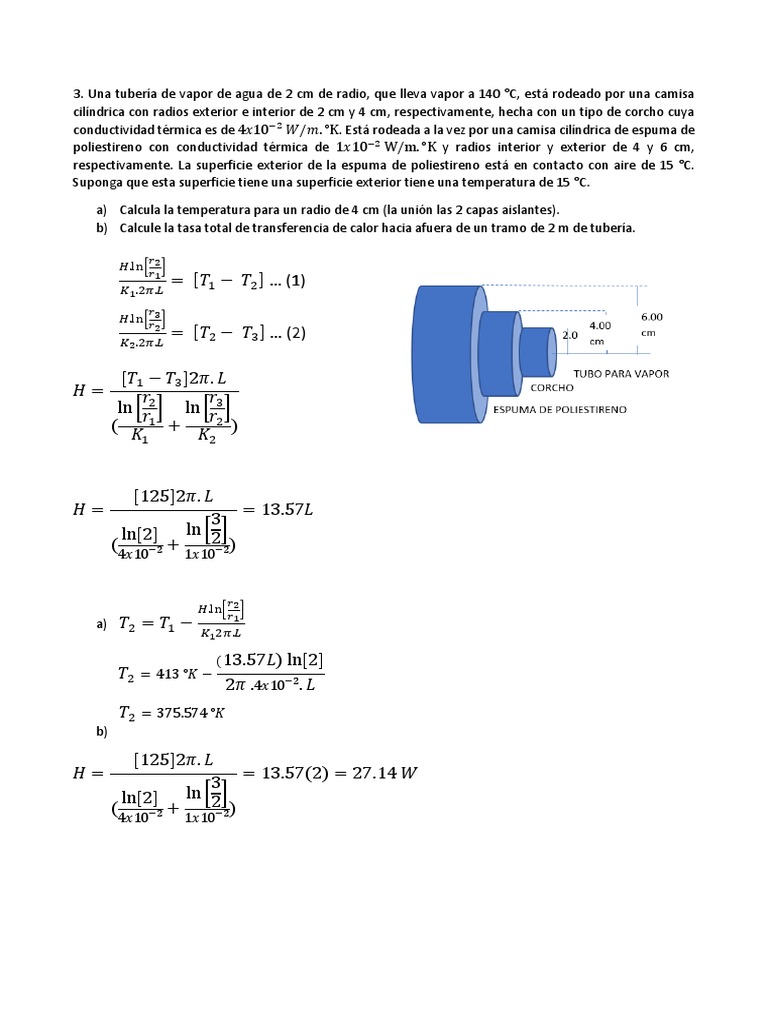

3.

Una tubería de vapor de agua de 2 cm de radio, que lleva vapor a 140 °C, está rodeado por una camisa
cilíndrica con radios exterior e interior de 2 cm y 4 cm, respectivamente, hecha con un tipo de corcho cuya
conductividad térmica es de 4𝑥10−2 𝑊/𝑚. °K. Está rodeada a la vez por una camisa cilíndrica de espuma de
poliestireno con conductividad térmica de 1𝑥10−2 W/m. °K y radios interior y exterior de 4 y 6 cm,
respectivamente. La superficie exterior de la espuma de poliestireno está en contacto con aire de 15 °C.
Suponga que esta superficie tiene una superficie exterior tiene una temperatura de 15 °C.

a) Calcula la temperatura para un radio de 4 cm (la unión las 2 capas aislantes).

b) Calcule la tasa total de transferencia de calor hacia afuera de un tramo de 2 m de tubería.

𝑟
𝐻.ln[ 2 ]
𝑟1
= [𝑇1 − 𝑇2 ] … (1)
𝐾1 .2𝜋.𝐿
𝑟
𝐻.ln[ 3 ]
𝑟2
= [𝑇2 − 𝑇3 ] … (2)
𝐾2 .2𝜋.𝐿

[𝑇1 − 𝑇3 ]2𝜋. 𝐿
𝐻= 𝑟 𝑟
ln [ 2 ] ln [ 3 ]
𝑟1 𝑟2
( + )
𝐾1 𝐾2

[125]2𝜋. 𝐿
𝐻= = 13.57𝐿
3
ln[2] ln [ ]
( + 2 )
4𝑥10−2 1𝑥10−2

𝑟
𝐻.ln[ 2 ]
𝑟1
a) 𝑇2 = 𝑇1 −
𝐾1 2𝜋.𝐿

(13.57𝐿) ln[2]
𝑇2 = 413 °𝐾 −
2𝜋 .4𝑥10−2 . 𝐿
𝑇2 = 375.574 °𝐾
b)

[125]2𝜋. 𝐿
𝐻= = 13.57(2) = 27.14 𝑊
3
ln[2] ln [ ]
( + 2 )
4𝑥10−2 1𝑥10−2
