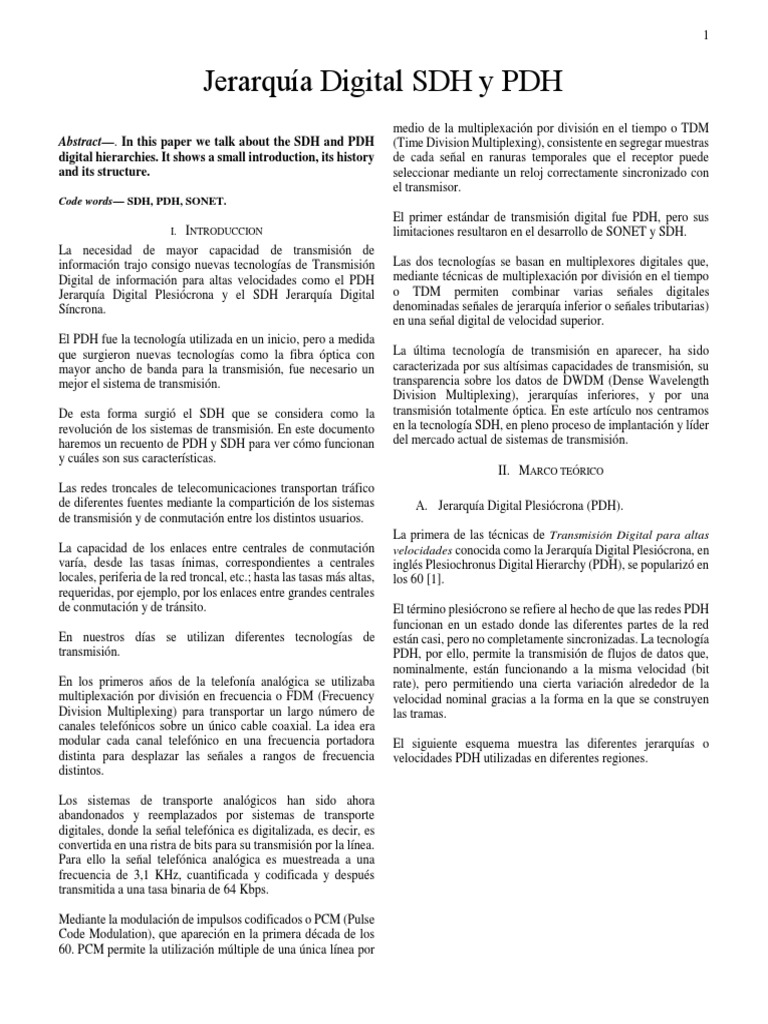

Jerarquía Digital SDH y PDH
Abstract—. In this paper we talk about the SDH and PDH
digital hierarchies. It shows a small introduction, its history
and its structure.
Code words— SDH, PDH, SONET.
I. INTRODUCCION
La necesidad de mayor capacidad de transmisión de
información trajo consigo nuevas tecnologías de Transmisión
Digital de información para altas velocidades como el PDH
Jerarquía Digital Plesiócrona y el SDH Jerarquía Digital
Síncrona.
El PDH fue la tecnología utilizada en un inicio, pero a medida
que surgieron nuevas tecnologías como la fibra óptica con
mayor ancho de banda para la transmisión, fue necesario un
mejor el sistema de transmisión.
De esta forma surgió el SDH que se considera como la
revolución de los sistemas de transmisión. En este documento
haremos un recuento de PDH y SDH para ver cómo funcionan
y cuáles son sus características.
Las redes troncales de telecomunicaciones transportan tráfico
de diferentes fuentes mediante la compartición de los sistemas
de transmisión y de conmutación entre los distintos usuarios.
La capacidad de los enlaces entre centrales de conmutación
varía, desde las tasas ínimas, correspondientes a centrales
locales, periferia de la red troncal, etc.; hasta las tasas más altas,
requeridas, por ejemplo, por los enlaces entre grandes centrales
de conmutación y de tránsito.
En nuestros días se utilizan diferentes tecnologías de
transmisión.
En los primeros años de la telefonía analógica se utilizaba
multiplexación por división en frecuencia o FDM (Frecuency
Division Multiplexing) para transportar un largo número de
canales telefónicos sobre un único cable coaxial. La idea era
modular cada canal telefónico en una frecuencia portadora
distinta para desplazar las señales a rangos de frecuencia
distintos.
Los sistemas de transporte analógicos han sido ahora
abandonados y reemplazados por sistemas de transporte
digitales, donde la señal telefónica es digitalizada, es decir, es
convertida en una ristra de bits para su transmisión por la línea.
Para ello la señal telefónica analógica es muestreada a una
frecuencia de 3,1 KHz, cuantificada y codificada y después
transmitida a una tasa binaria de 64 Kbps.
Mediante la modulación de impulsos codificados o PCM (Pulse
Code Modulation), que apareción en la primera década de los
60. PCM permite la utilización múltiple de una única línea por
medio de la multiplexación por división en el tiempo o TDM
(Time Division Multiplexing), consistente en segregar muestras
de cada señal en ranuras temporales que el receptor puede
seleccionar mediante un reloj correctamente sincronizado con
el transmisor.
El primer estándar de transmisión digital fue PDH, pero sus
limitaciones resultaron en el desarrollo de SONET y SDH.
Las dos tecnologías se basan en multiplexores digitales que,
mediante técnicas de multiplexación por división en el tiempo
o TDM permiten combinar varias señales digitales
denominadas señales de jerarquía inferior o señales tributarias)
en una señal digital de velocidad superior.
La última tecnología de transmisión en aparecer, ha sido
caracterizada por sus altísimas capacidades de transmisión, su
transparencia sobre los datos de DWDM (Dense Wavelength
Division Multiplexing), jerarquías inferiores, y por una
transmisión totalmente óptica. En este artículo nos centramos
en la tecnología SDH, en pleno proceso de implantación y líder
del mercado actual de sistemas de transmisión.
II. MARCO TEÓRICO
A. Jerarquía Digital Plesiócrona (PDH).
La primera de las técnicas de Transmisión Digital para altas
velocidades conocida como la Jerarquía Digital Plesiócrona, en
inglés Plesiochronus Digital Hierarchy (PDH), se popularizó en
los 60 [1].
El término plesiócrono se refiere al hecho de que las redes PDH
funcionan en un estado donde las diferentes partes de la red
están casi, pero no completamente sincronizadas. La tecnología
PDH, por ello, permite la transmisión de flujos de datos que,
nominalmente, están funcionando a la misma velocidad (bit
rate), pero permitiendo una cierta variación alrededor de la
velocidad nominal gracias a la forma en la que se construyen
las tramas.
El siguiente esquema muestra las diferentes jerarquías o
velocidades PDH utilizadas en diferentes regiones.

Figura 1. Jerarquías digitales Plesiócrona.
Las señales de baja velocidad que se unen, reciben el nombre
de afluentes o tributarios y la señal resultante se conoce como
señal compuesta o agregada.
Estos sistemas multiplex requieren una señal de alineación de
trama para recuperar el sincronismo de trama en el receptor.
También, emplean una secuencia de bits indicadores de relleno
para gestionar la capacidad de transmisión adicional y asegurar
que las desviaciones del reloj no produzcan deslizamientos [1].
a) Estructura de la trama PDH
Para evitar tener que sincronizar también a los multiplexores de
orden superior, la multiplexación de tributarios a niveles
jerárquicos superiores obedece a un esquema bastante distinto,
es decir, los multiplexores de orden superior funcionan en
forma Plesiócrona [1]. Estos sistemas utilizan técnicas de
relleno (justificación) para compensar las ligeras desviaciones
de velocidad, proporcionando una capacidad de transmisión un
poco mayor que la requerida por la señal afluente.
El exceso de capacidad de transmisión se rellena con bit
“vacíos” que son declarados como tales para poder extraerlos
durante el demultiplexado sin pérdida de información. La
decisión de transmitir datos o bits de relleno para ocupar la
capacidad suplementaria depende de la relación entre las
frecuencias de reloj del sistema tributario y del multiplexor[1].
La siguiente figura muestra la estructura de trama a 8 448 kbit/s
con relleno positivo, donde se multiplexan 4 tributarios
primarios a 2 048 kbit/s.
Figura 2. Estructura de trama PDH a 8 448 kbit/s
2
𝐶𝑛 ∶ 𝑏𝑖𝑡𝑠 𝑑𝑒 𝑐𝑜𝑛𝑡𝑟𝑜𝑙 𝑑𝑒 𝑟𝑒𝑙𝑙𝑒𝑛𝑜 𝑑𝑒𝑙 𝑡𝑟𝑖𝑏𝑢𝑡𝑎𝑟𝑖𝑜 𝑛.
𝑆𝑛 : 𝑏𝑖𝑡𝑠 𝑑𝑒 𝑜𝑝𝑜𝑟𝑡𝑢𝑛𝑖𝑑𝑎𝑑 𝑑𝑒 𝑟𝑒𝑙𝑙𝑒𝑛𝑜 𝑑𝑒𝑙 𝑡𝑟𝑖𝑏𝑢𝑡𝑎𝑟𝑖𝑜 𝑛.
La trama se divide en cuatro segmentos iguales de 212 bit. El
primero comienza con la señal de alineación de trama FAS (bit
1 a 10). El bit 11 (A) puede emplearse para transmisión de
alarmas, mientras que el 12 (N) se reserva para uso nacional.
Los 200 bits restantes del primer segmento son bits tributarios
y se entrelazan [1]cíclicamente [1].
Cada uno de los tres segmentos siguientes de la trama comienza
con cuatro bits de control de relleno (C1, C2, C3 y C4). Uno de
ellos en cada segmento se asigna a un sistema tributario e indica
si se emiten datos o bits de relleno inmediatamente tras los bits
de control de relleno del último segmento de trama [1].
Cuando el bit Sn contiene información, los bits Cn
correspondientes toman el valor “0” y cuando el bit Sn es
relleno, los bits Cn toman el valor “1”, indicando al
demultiplexor que ese bit debe ser saltado al recuperar los bits
del tributario [1].
Los bits de control de relleno C se protegen contra errores
repitiéndose tres veces en la trama (decisión por mayoría), ya
que dejar de reconocer un relleno implicaría un slip de un bit en
el tributario demultiplexado, con la consiguiente pérdida de
sincronismo en el equipo demultiplexor de primer orden [1].
b) Principios de entramado y multiplexación PDH
En el sistema europeo, se tiene hasta cinco jerarquías, como se
puede observar en la siguiente tabla.
Jerarquía Velocidad Canales Trama
E1 2048 Kbit/s 30 256 bits = 125 us
E2 8448 Kbit/s 120 848 bits = 100.38 us
E3 34368 Kbit/s 480 1536 bits = 44,7 us
E4 139264 Kbit/s 1920 2904 bits = 20.85 us
E5 564992 Kbit/s 7680 2688 bits = 4.7 us
Un equipo multiplicador digital recibe un número N de señales
numéricas, llamadas tributarios, que se presentan a su entrada
en paralelo y produciendo una señal digital de mayor velocidad
de información como mínimo N veces superior a la de los
tributarios.
c) Características de los sistemas PDH
En general, las características de la jerarquía digital Plesiócrona
PDH pueden resumirse de la siguiente manera:

 Existen dos jerarquías: una, basada en la velocidad de 1 544
kbit/s empleada en EUA y Japón, y la otra, basada en 2 048
kibit/s usada en Europa y en el resto del mundo [1].
 En el primer nivel la multiplexación es orientada a octetos,
los espacios de carga están intercalados byte a byte,
mientras que en los niveles superiores segundo, tercero y
cuarto, la multiplexación es orientada a bit, es decir, los
tributarios están intercalados bit a bit [1].
 Cada nivel jerárquico tiene una señal de alineación de
trama específica, para obtener el sincronismo de trama [1].
 La duración de las tramas es diferente en cada nivel
jerárquico [1].
d) Dificultades de la Jerarquía PDH
La creciente evolución hacia sistemas más flexibles, la
aparición de los “cross-connect” y la necesidad de una gestión
de red más eficiente, entre otras cosas, ponen de manifiesto las
limitaciones de los sistemas plesiócronos, que se mencionan a
continuación [1]:
1. Proceso de multiplexación/demultiplexación muy
complejo.
2. Dificultad en la gestión de red: La capacidad auxiliar de
bits de servicio es mínima, los canales de servicio solo
alcanzan para un limitado transporte de alarmas,
impidiendo la existencia de un estándar que permita su uso
generalizado [1].
3. Ausencia de estándares para los equipos de línea: Como no
hay estándares para los equipos de línea, estos son
diseñados específicamente por cada fabricante [1].
4. Capacidad limitada de transporte: A la velocidad máxima
definida por el CCITT para la jerarquía PDH europea (139
264 kbit/s) se pueden transportar hasta 1920 canales útiles
de 64 kbit/s, lo cual no satisface las demandas actuales de
los sistemas de comunicaciones [1].
B. SDH (Jerarquía digital síncrona)
Todas las carencias presentadas por PDH propiciaron la
definición en 1988 por parte de la ITU (International
Telecommunications Union) de un nuevo estándar mundial
para la transmisión digital, denominada SDH (Syncronous
Digital Hierachy) o JDS (Jerarquía Digital Síncrona) en Europa,
y SONET (Syncronous Optical NETwork) en Norte América.
El principal objetivo era la adopción de una verdadera norma
mundial. Este estándar especifica velocidades de transmisión,
formato de las señales (tramas de 125 microsegundos),
estructura de multiplexación, codificación de línea, parámetros
ópticos, etc.; así como normas de funcionamiento de los
equipos y de gestión de red.
3
El estándar SDH parte de una señal de 155,520 Mbps
denominada módulo de transporte síncrono de primer nivel o
STM-I. La compatibilidad con PDH es garantizada mediante
distintos contenedores: C-ll
para señales de 1,5 Mbps, C-12 para 2 Mbps, C-2 para 6,3 y 8
Mbps, etc; como se muestra en la Figura 1. Los restantes STM-
N se obtienen mediante el entrelazado de bytes de varias señales
STM-I. En la actualidad se encuentran normalizados los valores
de: STM-4 (622,08 Mbps), STM-16 (2.488,32 Mbps) y STM-
64 (9.953,28 Mbps). En SONET, que puede considerarse un
subconjunto de SDH, se parte de una velocidad de transmisión
de 51 ,840 Mbps.
Figura 3. Estructura de multiplexación de SDH
Frente a las estructuras malladas de las redes PDH, SDH
apuesta por arquitecturas en anillo, constituidas por
multiplexores de extracción e inserción de señales o ADMs
(Add and Drop Multiplexers), unidos por 2 0 4 fibras ópticas.
Los anillos permiten conseguir redes muy flexibles, pudiendo
extraer señales tributarias del tráfico agregado en cualquiera de
los nodos que conforman el anillo.
Dadas las altas velocidades transmitidas, la seguridad es un
requisito a tener muy en cuenta en las redes de transporte. Se ha
comprobado que se produce un corte anualmente por cada 300
Km de fibra instalados. La solución de protección 1+1 da lugar
a los denominados anillos híbridos autoregenerables, en los
cuales el tráfico se encamina simultáneamente por dos caminos,
siendo recogido en el nodo destinatario. En caso de la caída de
algún equipo intermedio o el corte de una fibra, el nodo
destinatario conmutará al otro camino, lo cual es conseguido en
menos de 50 ms.
Puesto que las tramas SDH incorporan información de gestión
de los equipos, es posible tanto la gestión local como la
centralizada de sus redes. Esta gestión se realiza a través de las
interfaces Q definidas por el I TU. La gestión local atiende a un
control descentrado de los distintos nodos, mediante sistemas
de operación local. La centralizada, adecuada para entornos
SDH puros sin PDH, se basa en el control de todos los nodos
mediante un único sistema de operaciones central.
La flexibilidad en el transporte de señales digitales de todo tipo
permite la provisión de todo tipo de servicios sobre una única
red SDH: servicio de telefonía, provisión de redes alquiladas a
usuarios privados, creación de redes MAN y WAN, servicio de
videoconferencia, distribución de televisión por cable, etc.
 4

En estos momentos los operadores de telecomunicaciones, tras
varias pruebas piloto durante los primeros años de los noventa,
están introduciendo masivamente sistemas SDH en sus redes.
VENTAJAS E INCONVENIENTES DE SDH
Aunque los usuarios finales se beneficiarán de SDH de forma
indirecta, puesto que ésta potenciará el desarrollo e
implantación de sistemas de banda ancha de alta calidad y
fiabilidad, sus beneficios directos recaerán sobre los
explotadores de redes:
• Reducción de coste de los equipos de transmisión. Las razones
principales son la posibilidad de integrar las funciones de
transmisión, multiplexación e interconexión en un solo equipo;
y la alta competencia entre proveedores de equipos debida a la
alta estandarización de SDH.
• El acceso directo a las señales de cualquier nivel sin necesidad
de demultiplexar en todos los niveles.
III. CONCLUSIONES
La tecnología PDH permite enviar varios canales
(especialmente telefónicos) por un mismo medio, pero al no ser
síncrono, tiene la desventaja de ir agregando bits extras en cada
nivel. Todo esto dificulta la demultiplexión de una señal de
orden inferior dentro del flujo total en un orden superior. Para
ello, es necesario demultiplexar completamente la señal y esto
cuesta muchos recursos.
Al existir algunas jerarquías plesiócronas dificulta el
funcionamiento bajo una misma norma. Esto produce que cada
fabricante tenga su propio código o modulación, esto dificulta
el mantenimiento de los sistemas.
REFERENCIAS BIBLIOGRÁFICAS
[1] «monografía PDH y SDH». [En línea]. Disponible en:
https://es.scribd.com/doc/56013779/monografia-PDH-y-SDH.
[Accedido: 22-abr-2019].

• La sencilla explotación debida a la incorporación de [2] Ramón Millán, (2006 – 2019). Recuperado el 23 de abril de 2019 de:
https://www.ramonmillan.com/tutoriales/sdh.php#conceptopdh
información de gestión adicional en las tramas de información
de datos lo cual permite el mantenimiento centralizado, rápida
BIOGRAFÍA
y exacta localización de averías, el reencaminamiento
automático, la monitorización permanente de la calidad del
.
circuito, etc.

• La amplia gama de anchos de banda de transmisión y la

posibilidad de acceder directamente a las señales de cualquier
nivel sin necesidad de demultiplexar en todos los niveles
inferiores, permiten la creación de una infraestructura de red
muy flexible y uniforme.

• La compatibilidad multifabricante a nivel de interfaces de

transporte y de explotación, lo cual garantizará la integración
de las redes de los distintos operadores.

• La convergencia con ATM e IP, y la capacidad de

interfuncionamiento simultáneo con PDH.

Como única desventaja de SDH tenemos los menores anchos

de banda soportados frente a la DWDM (Dense Wavelength
Division Multiplexing) o multiplexación por división en
longitud de onda. La DWDM es una novedosa tecnología de
transmisión, aún inmadura y poco estandarizada, consistente en
la multiplexación de varias señales ópticas, cada una a una
longitud de onda o frecuencia óptica diferente, sobre la misma
fibra, permitiendo aprovechar el caro y escaso tendido de fibra
óptica monomodo convencional existente. Los anchos de banda
comercialmente disponibles actualmente mediante DWDM,
llegan hasta los 400 Gbps, resultado de multiplexar 40 canales
SDH STM-64.

No obstante, el mercado de SDH previsto hasta el año 2002

supera los 9.000 millones de dólares, mientras que el de
DWDM, cercano a los 4.000 millones de dólares en éste
período, no empezará a dominar el de SDH hasta alrededor del
año 2003.
