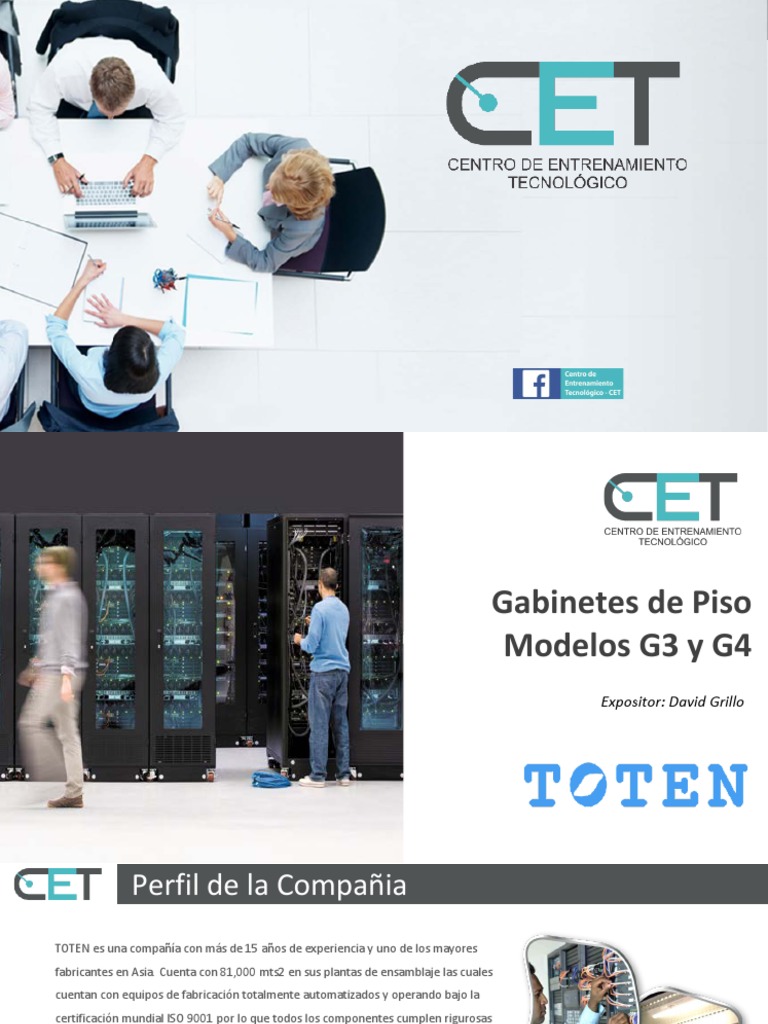

Gabinetes de Piso

Modelos G3 y G4
Expositor: David Grillo
 Perfil de la Compañia
TOTEN es una compañía con más de 15 años de experiencia y uno de los mayores
fabricantes en Asia. Cuenta con 81,000 mts2 en sus plantas de ensamblaje las cuales
cuentan con equipos de fabricación totalmente automatizados y operando bajo la
certificación mundial ISO 9001 por lo que todos los componentes cumplen rigurosas
pruebas para pasar los estándares de calidad satisfaciendo ampliamente las
necesidades del mercado peruano.
Gabinetes y Racks
Problemas del Centro de Datos
Lugares y espacios inadecuados
Problemas del Centro de Datos
Cableado mal organizado
Ventajas de un Rack o Gabinete

• GRAN FLEXIBIDAD

• ORDEN

• SEGURIDAD
 Gabinete o Rack ¿Cual elegir?

La elección de estar basada en La proyección del equipamiento que se instalará en el interior de

el, tal es así que ahora la mayoría de los equipos son RACKEABLES término utilizado para denotar
a los equipos que van instalados en su interior .
 Tipos de Soluciones

Soluciones Abiertas (Open Frame) Soluciones Cerradas (Enclosures)

 Medidas a Considerar
El número de Unidades de Altura
El cual se expresa en UR (unidad de Rack) y refleja el espacio vertical
disponible entre los rieles, con lo cual se puede determinar el número de
equipamiento que se puede instalar .

1.75 4.45
1 UR
Pulgadas Centímetros
 Medidas a Considerar
El espacio de separación entre los rieles del rack
• La medida Estándar es 19” pero también existen de 23”. La más utilizada
es la 19” debido a que la mayoría de equipos poseen esta medida.
 Normas y Estándares
Normas
Toten cumple con las normas:

ANSI / EIA RS- 310- D IEC297 -2, DIN41494 ; PARTE1,

DIN41494 ; PART7, GB/T3047.2-92, estándar ETSI

Productos fabricados
Estándar: Bajo La norma de
calidad ISO 9001.
Soluciones Abiertas – Open racks
 Soluciones abiertas (Open Frame)

Rack de piso: Modelo CR Modelo

Capacidad
(RU)
Ancho (mt)
Profundidad
(mt)
Altura (mt)
CR.5242.9001 42 RU 0.54 0.28 1.99
CR.5237.9001 37 RU 0.54 0.28 1.77
CR.5232.9001 32 RU 0.54 0.28 1.55
CR.5522.9001 22 RU 0.54 0.28 1.10
Soluciones abiertas (Open Frame)
 Soluciones abiertas (Open Frame)

Rack de piso: DF.6542.9001

Modelo Capacidad (RU) Ancho (MT) Profundidad (MT) Altura (mt)

DF.6542.9001 42 RU 0.54 0.8 1.87

FB1542.9001 Accesorio Ordenador VERTICAL de alta densidad (HD) de 42RU de 15cm

FB3042.9001 Accesorio Ordenador VERTICAL de alta densidad de 42RU de 30cm
SF42.9001 Accesorio Tapa para ordenador Vertical de 42RU 15 cm y 30 cm
 Soluciones Cerradas (Enclosures)

USOS y APLICACIONES
Gabinetes Cerradas – Enclosures Cabinets
• Son empleados donde se requiere equipo
pesado,
• Las puertas y paneles laterales proveen mayor
seguridad al equipo.
• Son mayormente utilizados en centros de
datos de alta densidad y cuartos de servidores.
• Pueden ser utilizados también sin puertas
laterales para aplicaciones open frame donde
se requieren capacidades de soporte de mayor
peso.
 VENTAJAS
• Seguridad.
• Eficiencia y prolongación de la vida util de los equipos.
• Capacidad de expansión.
• Modularidad.
• Eficiencia energética.
Gabinetes de Piso y de Pared
Serie: G3 y G4
Disponibles con puerta frontal de Vidrio y puerta frontal y posterior micro perforada

-Puerta Frontal de Vidrio Templado y/o Posterior Doble Micro perforada

-Incluye ordenadores verticales de alta densidad de 42 RU
-Posee ruedas resistentes y topes ajustables para carga pesada.
-Ingreso de cables por la cubierta superior y por paneles en la parte inferior.
-Paneles laterales desmontables que facilitan el adecuado mantenimiento.
-Fabricación en acero laminado en frío SPCC.
-Grosor: 2.00 mm de perfil de montaje, Ángulo de montaje 1.5 mm.
-Porcentaje de Ventilación 75% (Puertas Traseras)
-Manija Elegante

Opción de Micro
perforada
 Modelos de Gabinetes de Piso

Serie: G3 Serie: G4
MODELO G3 MODELO G4
MODELO MEDIDA DESCRIPCIÓN MODELO MEDIDA DESCRIPCIÓN

Puerta Frontal y Posterior Dobles Microperforadas Puerta Frontal de Vidrio y Posterior Doble Microperforada.
G3.8842.9801 42RU G4.8842.9101 42RU
0.80 mt de ancho x 0.80 mt de profundidad 0.80 mt de ancho x 0.80 mt de profundidad
Puerta Frontal y Posterior Dobles Microperforadas Puerta Frontal de Vidrio y Posterior Doble Microperforada.
G3.8142.9801 42RU G4.8142.9101 42RU
0.80 mt de ancho x 1.10 mt de profundidad 0.80 mt de ancho x 1.10 mt de profundidad
Puerta Frontal y Posterior Dobles Microperforadas Puerta Frontal de Vidrio y Posterior Doble Microperforada.
G3.8042.9801 42RU G4.8042.9101 42RU
0.80 mt de ancho x 1.00 mt de profundidad 0.80 mt de ancho x 1.00 mt de profundidad

Puerta Fronta de Vidrio y Posterior Doble Microperforada.

G4.6842.9101 42RU
G3.6842.9801 42RU Puerta Fronta Microperforada y Posterior Doble Microperforada. 0.60 mt de ancho x 0.80 mt de profundidad
0.60 mt de ancho x 0.80 mt de profundidad Puerta Frontal de Vidrio y Posterior Microperforada.
G4.6837.9101 37RU
Puerta Frontal y Posterior Microperforada. 0.60 mt de ancho x 0.80 mt de profundidad
G3.6837.9801 37RU Puerta Frontal de Vidrio y Posterior Microperforada.
0.60 mt de ancho x 0.80 mt de profundidad G4.6827.9101 27RU
0.60 mt de ancho x 0.80 mt de profundidad
Puerta Frontal y Posterior Microperforada.
G3.6827.9801 27RU Puerta Frontal de Vidrio y Posterior Microperforada.
0.60 mt de ancho x 0.80 mt de profundidad G4.6822.9101 22RU
0.60 mt de ancho x 0.80 mt de profundidad
Puerta Frontal y Posterior Microperforada. Puerta Frontal de Vidrio y Posterior Doble Microperforada.
G3.6822.9801 22RU G4.6042.9101 42RU
0.60 mt de ancho x 0.80 mt de profundidad 0.60 mt de ancho x 1.00 mt de profundidad

G3.6042.9801 42RU Puerta Frontal Microperforada y Posterior Doble Microperforada.

0.60 mt de ancho x 1.00 mt de profundidad

G3.6027.9801 27RU Puerta Frontal Microperforada y Posterior Doble Microperforada.

0.60 mt de ancho x 1.00 mt de profundidad

G3.6022.9801 22RU Puerta Frontal Microperforada y Posterior Doble Microperforada.

0.60 mt de ancho x 1.00 mt de profundidad
Gabinetes de Pared
USOS y APLICACIONES
Gabinetes de pared

• Diseñados para ser montados en pared.

• Utilizados en zonas donde hay limitaciones de espacio

de suelo en áreas donde otros racks no pueden ser
instalados.

• Son empleados para brindar seguridad de acceso a

equipos internos.
• El peso que soportan es menor a un rack de piso.
GABIENETE DE PARED MODELO Z2
MODELO MEDIDA DESCRIPCIÓN
Modelo: Z2 PIVOTABLE
Gabinete de Pared - Pivotable
Z2.6427.9001 27 RU 0.60 mt de ancho x 0.55 mt de profundidad
Gabinete de Pared - Pivotable
Z2.6422.9001 22 RU 0.60 mt de ancho x 0.55 mt de profundidad
Gabinete de Pared - Pivotable
Z2.6418.9001 18 RU 0.60 mt de ancho x 0.55 mt de profundidad
Gabinete de Pared - Pivotable
Z2.6415.9001 15 RU 0.60 mt de ancho x 0.55 mt de profundidad
Gabinete de Pared - Pivotable
Z2.6412.9001 12 RU 0.60 mt de ancho x 0.55 mt de profundidad
Gabinete de Pared - Pivotable
Z2.6409.9001 9 RU 0.60 mt de ancho x 0.55 mt de profundidad
Gabinete de Pared - Pivotable
Z2.6406.9001 6 RU 0.60 mt de ancho x 0.55 mt de profundidad

-Para instalación estándar de 19”.

-Puerta Frontal de Vidrio Templado.
-Fácil operación y mantenimiento desde la parte posterior del equipo.
-Paneles laterales desmontables, cierres laterales de fácil instalación y mantenimiento.
-Entrada de cable por la cubierta superior y el panel inferior.
-Ángulo de apertura de la puerta de entrada por encima de 180 grados.
-Ángulo de giro de la puerta de trasera de hasta 90 grados.
-Sección de la estructura de doble soldadura al bastidor.
-Fabricación en acero laminado en frío SPCC.
-Espesor: Perfiles de montaje 1,5 mm.
-Porcentaje de Ventilación 72%.
Gabinetes de pared (Desarmados)

• Instalación en pared (armado).

• Instalación estándar 10” y 19”(rackeables)
• Puerta frontal de vidrio templado.
• Instalación de montaje en pared o sobre su base,
• Fácil ensamblaje e instalación
• Apariencia elegante, reducción importante en
costos de almacenamiento y transporte.
• Soporta hasta 30 Kg de peso.
• Medidas desde desde 4 hasta 9 RU.
• Material de fabricación de acero laminado en Frio
SPCC.
• Cumple con estándares ANSI/EIA RS-310-D、
IEC297-2、DIN41494;PART1、DIN41494;PART7,
ETSI estándar. Protección: IP20. Color Negro.

Gabinetes de 0.52 mt de ancho x 0.45 mt de profundidad Gabinetes de 0.28 mt de ancho x 0.31 mt de profundidad.
MODELO CAPACIDAD MODELO CAPACIDAD
WS.5404.9001 4 RU WS.3304.9001 4 RU
WS.5406.9001 6 RU WS.3306.9001 6 RU
WS.5409.9001 9 RU WS.3309.9001 9 RU
USOS y APLICACIONES
Gabinetes – Línea pequeña

• Diseñados para ser montados en pared o sobre su base.

• Diseñados en 2 presentaciones: Rackeables y no rackeables
• Los modelos no rackeables se utilizan para resguardar Switches de 5,8
y 12 puertos. ( Cabinas de Internet, o en Casa).
• Emplean para proteger equipos CCTV Ej. DVR´s , NVR´s no rackeables.
• Se emplean en protección de Discos NAS ( Discos Duros de RED).
Accesorios y Ordenadores
 Ordenadores de Cable
Ordenadores Horizontales

SA.1701.0001 ORDENADOR 1RU METALICO

SA.1702.0001 ORDENADOR 2RU METALICO

981500118 ORDENADOR 1RU PLASTICO 1RU

981500120 ORDENADOR 2RU PLASTICO 2 RU
Ordenador de cable
Ordenador Vertical
FB1542.9001
Ordenador VERTICAL
de alta densidad (HD)
de 42RU de 15cm

FB3042.9001
Ordenador VERTICAL
de alta densidad de
42RU de 30cm
 Bandejas 19”

Bandejas 1RU Bandejas Deslizables

SG.0147.1901 SG.0556.1901
Bandeja fija soporta 60 Kg.- gabinete 0.80 prof. Bandeja deslizable - gabinete 0.80 profundidad.

SG.0347.1901 SG.0574.1901
Bandeja fija soporta 100 Kg.- gabinete 0.80 prof. Bandeja deslizable - gabinete de 1.00 - 1.10 m de profundidad
Kits de Ventilación

SA.6502.0101
Kit de 4 ventiladores para gabinetes de piso
(0.80 - 1.00 - 1.10 m de profundidad)

SA.3322.0201
Kit 2 ventiladores para gabinete de pared Z2
Kits de Montajes y Llaves
SA.5202.0100
Accesorios Tornillo y Tuerca

SA.4501.0400
Llave para puerta lateral de gabinete
El CET recomienda
