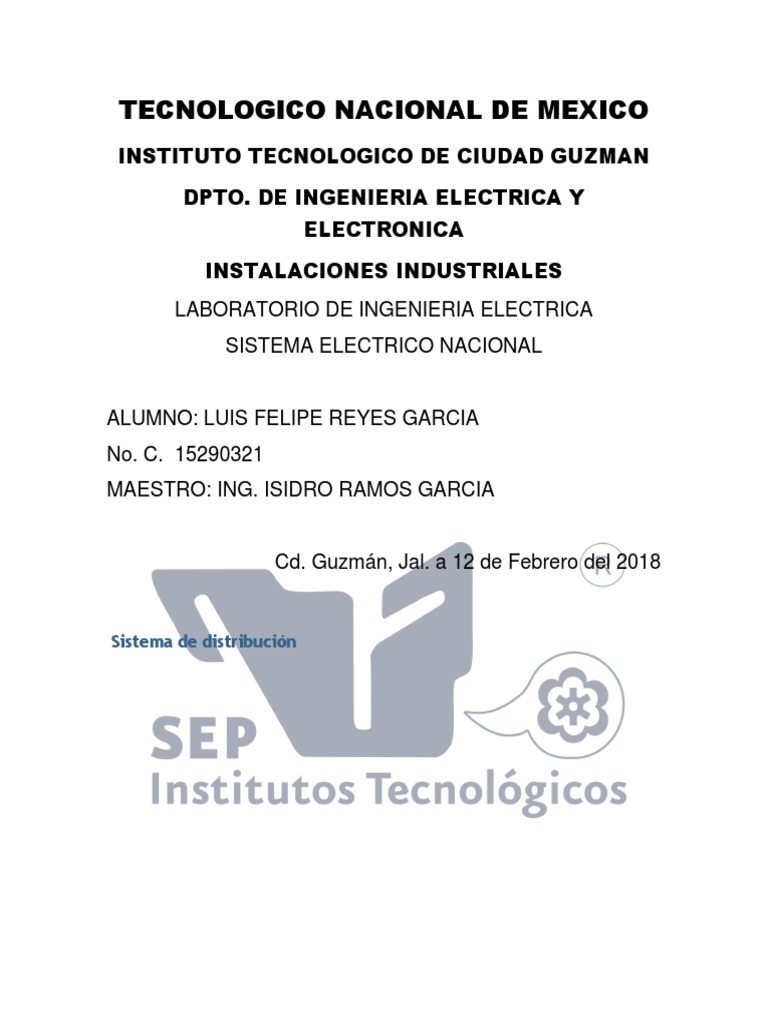

TECNOLOGICO NACIONAL DE MEXICO
INSTITUTO TECNOLOGICO DE CIUDAD GUZMAN
DPTO. DE INGENIERIA ELECTRICA Y
ELECTRONICA
INSTALACIONES INDUSTRIALES
LABORATORIO DE INGENIERIA ELECTRICA
SISTEMA ELECTRICO NACIONAL
ALUMNO: LUIS FELIPE REYES GARCIA
No. C. 15290321
MAESTRO: ING. ISIDRO RAMOS GARCIA
Cd. Guzmán, Jal. a 12 de Febrero del 2018
Sistema de distribución
El sistema está constituido por 653 191 kilómetros de líneas de subtransmisión y distribución, y tiene
una tasa de crecimiento anual de 1,6 por ciento. Además, cuenta con 1 551 subestaciones de
distribución con 41 036 MVA, con una tasa de crecimiento anual promedio del 3,3 por ciento. .
.
PLANTAS GENERADORAS:
PLANTAS GENERADORAS DE ELECTRICIDAD
Las centrales eléctricas son las instalaciones productoras de energía eléctrica. Son
instalaciones dónde hay un conjunto de maquinas motrices y aparatos que se utilizan para
generar energía eléctrica.
Las centrales reciben el nombre genérico de la energía primaria utilizada: centrales térmicas
de carbón, centrales nucleares, centrales hidráulicas o hidroeléctricas, centrales eólicas,
centrales geotérmicas, etc.
Según el servicio que dan en el consumo global de la red, las centrales se clasifican en:
Centrales de base o centrales principales. Son las que están destinadas a suministrar energía
eléctrica de manera continua. Estas son de gran potencia y utilizan generalmente como
maquinas motrices las turbinas de vapor, turbinas de gas y turbinas hidráulicas.
TRANSFORMADOR:
Los transformadores son dispositivos electromagnéticos estáticos que permiten
partiendo de una tensión alterna conectada a su entrada, obtener otra tensión
alterna mayor o menor que la anterior en la salida del transformador.
Permiten así proporcionar una tensión adecuada a las características de los
receptores. También son fundamentales para el transporte de energía eléctrica a
largas distancias a tensiones altas, con mínimas perdidas y conductores de
secciones moderadas.
LINEAS DE TRANSMISION:
Una línea de transmisión eléctrica es básicamente el medio físico mediante el cual se
realiza la transmisión y distribución de la energía eléctrica, está constituida
por: conductores, estructuras de soporte, aisladores, accesorios de ajustes entre
aisladores y estructuras de soporte, y cables de guarda (usados en líneas de alta
tensión, para protegerlas de descargas atmosféricas)
SUB ESTACIONES:
Una subestación eléctrica es una instalación, o conjunto de dispositivos eléctricos,
que forma parte de un sistema eléctrico de potencia. Su principal función es
la producción, conversión, transformación, regulación, repartición y
distribución de la energía eléctrica. La subestación debe modificar y establecer
los niveles de tensión de una infraestructura eléctrica, para que la energía eléctrica
pueda ser transportada y distribuida. El transformador es el equipo principal de
una subestación.
¿Cuántos tipos de subestaciones hay?
Las subestaciones eléctricas pueden ser estaciones de transformación, con uno
o varios transformadores que elevan o reducen la tensión; o subestaciones de
maniobra, que más que transformar la tensión lo que hacen es conectar dos o
más circuitos.
¿Qué es una subestación transformadora elevadora?
Se trata de un tipo de subestación encargada de elevar la tensión generada de
media a alta o muy alta para poderla transportar. Pensemos que la tensión
primaria de los transformadores suele estar entre 3 y 36kV, y la tensión secundaria
de éstos depende de la tensión de la línea de transporte (66, 110, 220 ó 380 kV).
¿Y las subestaciones transformadoras reductoras?
Estas subestaciones tienen como objetivo reducir la tensión de alta o muy alta a
tensión media para su distribución. En este caso, la tensión primaria de los
transformadores depende de la tensión de la línea de transporte (66, 110, 220 ó
380 kV), y la tensión secundaria de la tensión de las líneas de distribución (entre 6
y 30kV).
USUARIOS:
PARA ESTE ULTIMO PUNTO PODEMOS DECIR QUE ES EL ULTIMO MUNTO Y SON LOS
CONSUMIDORES DE TODO EL TRABAJO DESDE GENERACION Y TRANSPORTE Y DE ESTOS HAY
MUCHOS TIPOS TANTO GRANDES EMPRESAS HASTA CASA HABITACION .
