Ing. M.Sc. Edgar Montenegro T.

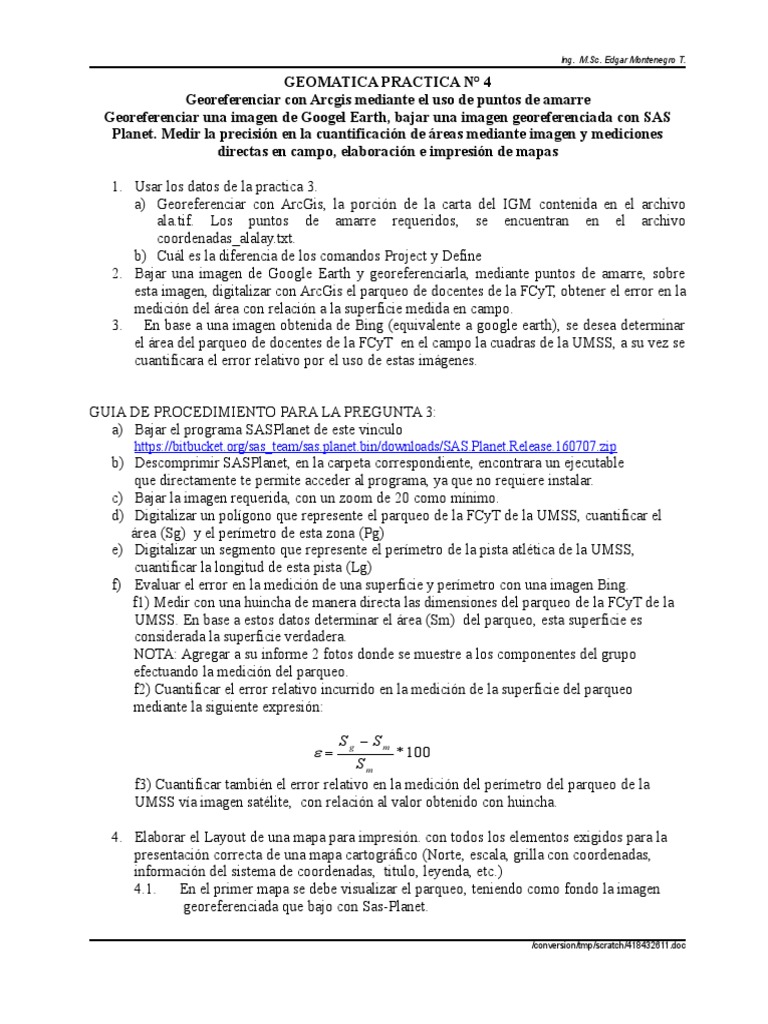

GEOMATICA PRACTICA N° 4
Georeferenciar con Arcgis mediante el uso de puntos de amarre
Georeferenciar una imagen de Googel Earth, bajar una imagen georeferenciada con SAS
Planet. Medir la precisión en la cuantificación de áreas mediante imagen y mediciones
directas en campo, elaboración e impresión de mapas
1. Usar los datos de la practica 3.
a) Georeferenciar con ArcGis, la porción de la carta del IGM contenida en el archivo
ala.tif. Los puntos de amarre requeridos, se encuentran en el archivo
coordenadas_alalay.txt.
b) Cuál es la diferencia de los comandos Project y Define
2. Bajar una imagen de Google Earth y georeferenciarla, mediante puntos de amarre, sobre
esta imagen, digitalizar con ArcGis el parqueo de docentes de la FCyT, obtener el error en la
medición del área con relación a la superficie medida en campo.
3. En base a una imagen obtenida de Bing (equivalente a google earth), se desea determinar
el área del parqueo de docentes de la FCyT en el campo la cuadras de la UMSS, a su vez se
cuantificara el error relativo por el uso de estas imágenes.
GUIA DE PROCEDIMIENTO PARA LA PREGUNTA 3:
a) Bajar el programa SASPlanet de este vinculo
https://bitbucket.org/sas_team/sas.planet.bin/downloads/SAS.Planet.Release.160707.zip
b) Descomprimir SASPlanet, en la carpeta correspondiente, encontrara un ejecutable
que directamente te permite acceder al programa, ya que no requiere instalar.
c) Bajar la imagen requerida, con un zoom de 20 como mínimo.
d) Digitalizar un polígono que represente el parqueo de la FCyT de la UMSS, cuantificar el
área (Sg) y el perímetro de esta zona (Pg)
e) Digitalizar un segmento que represente el perímetro de la pista atlética de la UMSS,
cuantificar la longitud de esta pista (Lg)
f) Evaluar el error en la medición de una superficie y perímetro con una imagen Bing.
f1) Medir con una huincha de manera directa las dimensiones del parqueo de la FCyT de la
UMSS. En base a estos datos determinar el área (Sm) del parqueo, esta superficie es
considerada la superficie verdadera.
NOTA: Agregar a su informe 2 fotos donde se muestre a los componentes del grupo
efectuando la medición del parqueo.
f2) Cuantificar el error relativo incurrido en la medición de la superficie del parqueo
mediante la siguiente expresión:
Sg Sm
* 100
Sm
f3) Cuantificar también el error relativo en la medición del perímetro del parqueo de la
UMSS vía imagen satélite, con relación al valor obtenido con huincha.
4. Elaborar el Layout de una mapa para impresión. con todos los elementos exigidos para la
presentación correcta de una mapa cartográfico (Norte, escala, grilla con coordenadas,
información del sistema de coordenadas, titulo, leyenda, etc.)
4.1. En el primer mapa se debe visualizar el parqueo, teniendo como fondo la imagen
georeferenciada que bajo con Sas-Planet.
/conversion/tmp/scratch/418432611.doc
Ing. M.Sc. Edgar Montenegro T.
4.2. En el segundo mapa se debe visualizar el límite de la cuenca digitalizada en la
practica 3, teniendo como fondo la imagen georeferenciada que bajo con Sas-
Planet.
5. Efectuar un comentario respecto a la adecuada delimitación de su cuenca, tomando en
cuenta la coincidencia o no respecto al relieve visualizado en su imagen satélite.
6. En su practica 3, numeral 13, usted uso unas ecuaciones para transformar la ubicación de un
puente de coordenadas GCS a coordenadas UTM- WGS84, efectuar ahora la
transformación usando el GeoposCalc y comparar con los resultados que encontró en la
practica 3.
7. Cuáles son las ventajas de usar el SAS Planet para bajar una imagen del tipo Gogle Earth
con relación al método usado en la pregunta 2
