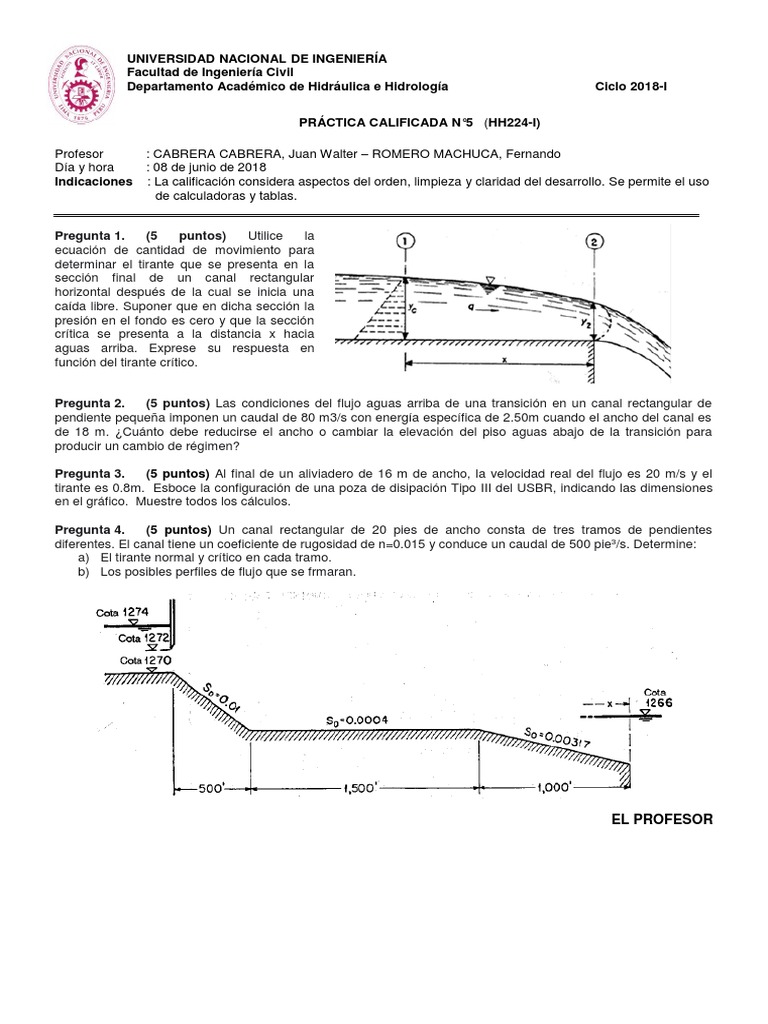

UNIVERSIDAD NACIONAL DE INGENIERÍA

Facultad de Ingeniería Civil

Departamento Académico de Hidráulica e Hidrología Ciclo 2018-I

PRÁCTICA CALIFICADA N°5 (HH224-I)

Profesor : CABRERA CABRERA, Juan Walter – ROMERO MACHUCA, Fernando

Día y hora : 08 de junio de 2018
Indicaciones : La calificación considera aspectos del orden, limpieza y claridad del desarrollo. Se permite el uso
de calculadoras y tablas.

Pregunta 1. (5 puntos) Utilice la

ecuación de cantidad de movimiento para
determinar el tirante que se presenta en la
sección final de un canal rectangular
horizontal después de la cual se inicia una
caída libre. Suponer que en dicha sección la
presión en el fondo es cero y que la sección
crítica se presenta a la distancia x hacia
aguas arriba. Exprese su respuesta en
función del tirante crítico.

Pregunta 2. (5 puntos) Las condiciones del flujo aguas arriba de una transición en un canal rectangular de
pendiente pequeña imponen un caudal de 80 m3/s con energía específica de 2.50m cuando el ancho del canal es
de 18 m. ¿Cuánto debe reducirse el ancho o cambiar la elevación del piso aguas abajo de la transición para
producir un cambio de régimen?

Pregunta 3. (5 puntos) Al final de un aliviadero de 16 m de ancho, la velocidad real del flujo es 20 m/s y el
tirante es 0.8m. Esboce la configuración de una poza de disipación Tipo III del USBR, indicando las dimensiones
en el gráfico. Muestre todos los cálculos.

Pregunta 4. (5 puntos) Un canal rectangular de 20 pies de ancho consta de tres tramos de pendientes
diferentes. El canal tiene un coeficiente de rugosidad de n=0.015 y conduce un caudal de 500 pie3/s. Determine:
a) El tirante normal y crítico en cada tramo.
b) Los posibles perfiles de flujo que se frmaran.

EL PROFESOR
 TIRANTES CONJUGADOS VELOCIDAD TEÓRICA (PIE DE DIQUE) FROUDE
2
 y1  2V1 y1
2  H Fr 
V1
y1
y2       VT  2 g  Z  
 2 gy1
2 2 g
