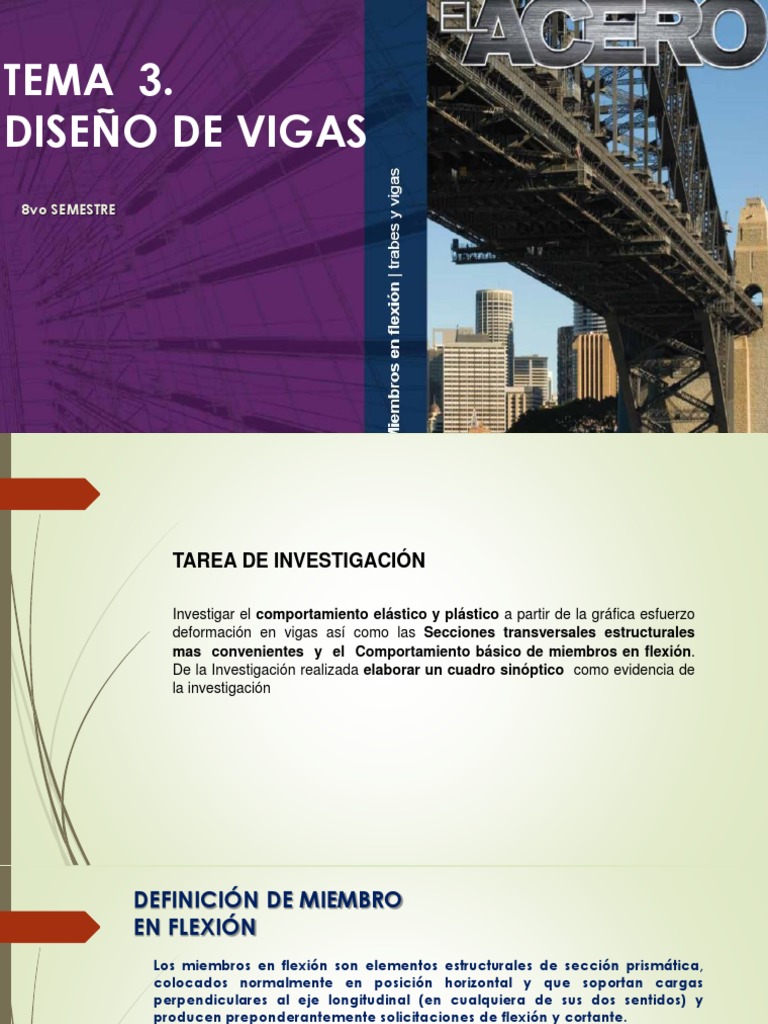

TEMA 3.

DISEÑO DE VIGAS
8vo SEMESTRE
TAREA DE INVESTIGACIÓN

Investigar el comportamiento elástico y plástico a partir de la gráfica esfuerzo

deformación en vigas así como las Secciones transversales estructurales
mas convenientes y el Comportamiento básico de miembros en flexión.
De la Investigación realizada elaborar un cuadro sinóptico como evidencia de
la investigación
DEFINICIÓN DE MIEMBRO
EN FLEXIÓN
Los miembros en flexión son elementos estructurales de sección prismática,
colocados normalmente en posición horizontal y que soportan cargas
perpendiculares al eje longitudinal (en cualquiera de sus dos sentidos) y
producen preponderantemente solicitaciones de flexión y cortante.
 COMPORTAMIENTO BÁSICO DE MIEMBROS EN FLEXIÓN

Los primeras investigaciones sobre el comportamiento de vigas ó miembros en flexión

fueron realizadas por Leonardo da Vinci en el siglo XV. A principio del siglo XVII, Galileo
trabajó en el estudio de los esfuerzos producidos por las cargas verticales en una viga en
voladizo. Pero sólo dos siglos después, Navier formuló las ecuaciones de la flexión simple.
A pesar de que se han desarrollado a lo largo del tiempo varias teorías más complejas
con base en las investigaciones efectuadas sobre el pandeo lateral y pandeo lateral por
flexo-torsión que las de Navier, su teoría sobre vigas es aún vigente para el diseño de
miembros en flexión o vigas.

Por otro lado, el efecto de la torsión en barras fue investigado a principio del siglo XVIII
por C. A. Coulomb y T. Young. El primer tratamiento riguroso de la torsión, involucrando
el alabeo y la flexión, fue propuesto por St. Venant en 1853. En 1903 L. Prandtl introdujo la
analogía de la membrana, y en 1905, S. Timoshenko presentó los resultados de sus
investigaciones sobre la torsión no uniforme de las vigas de sección transversal “I”,
teniendo en cuenta la resistencia al desplazamiento lateral de los patines. Se planteó la
discusión sobre la torsión de secciones abiertas de paredes delgadas, y el efecto de la
deformación del alma en la torsión de las vigas “I”. Algunos resultados no han sido aún
incorporados en los métodos de diseño modernos.
La resistencia al pandeo lateral está íntimamente relacionada con la resistencia a
la torsión. L. Prandtl y G. Mitchell publicaron simultáneamente un estudio teórico
sobre la estabilidad lateral en 1899, seguido de S. Timoshenko, H. Wagner y otros.

Consideró que la deformación plástica de los materiales dúctiles, St. Venant inició
un nuevo campo en el de la mecánica de materiales, que dió origen al análisis
plástico de las estructuras. Un número importante de investigaciones en este
campo a partir de la segunda guerra mundial permitieron plantear el método de
diseño plástico.
 Clasificación de los elementos a FLEXION (VIGAS)

Son elementos estructurales diseñados para soportar cargas aplicadas

transversalmente a su eje longitudinal y para transferir esas cargas a puntos
designados en las vigas, denominados APOYOS, Estos pueden estar integrados
por muros de carga, columnas u otras vigas ( a veces llamados trabes) a los
cuales la viga se ensambla.

Las vigas aquí consideradas son miembros largos y rectos que tienen un área de
sección transversal constante. Están sujetas principalmente a FLEXION, que suele
acompañarse de cortante.

Las vigas se agrupan de varias maneras, con base al tipo de apoyo, a su

ubicación, a su función dentro del edificio y sus propiedades físicas como la
esbeltez del alma, etc. También se clasifican con base a la posición, el tipo o
número de apoyos en el plano de flexión, una viga se clasifica en cualquiera de
los siguientes tipos:
Clasificación de los elementos a FLEXION (VIGAS)

Las vigas se agrupan con base al tipo de apoyo, como sigue:

Clasificación de los elementos a FLEXION (VIGAS)

Desde el punto de vista de análisis estructural. Las vigas simples, cantiliver y

salediza, son ESTATICAMENTE DETERMINADAS, mientras que las de cantiliver
apoyadas, las vigas doblemente empotradas y las continuas son ejemplos
de VIGAS INDETERMINADAS.

Con base en la función que desempeñan o en la ubicación en un edificio

las vigas también son conocidas con otros nombres como:

a) Viga de Piso: soporta de manera directa , una losa de piso o un sistema

de entrepiso.
b) Viga de Techo: soporta directamente una techumbre o una losa de
techo
c) Viga Joist, es una viga con espaciamiento reducido que soporta en
forma directa el techo o el piso de una construcción.
d) Trabe , suele ser una viga mayor en una estructura que soporta vigas
mas pequeñas. Las trabes, por lo general, tienen espaciamientos
amplios.
Clasificación de los elementos a FLEXION (VIGAS)
e) Viga Escalera: es una iga inclinada que soporta peldaños de escalera.

f) Cabecera: es una viga dispuesta como marco en ángulos rectos con

otras dos vigas (por lo general paralelas) que soportan vigas Joist u otras
vigas de piso en un solo lado. Las cabeceras se usan como marcos para
vacios en el piso como los requeridos en escaleras o cubos de elevador.

g) Viga Perimetral: soporta el peso de muro de piso a piso, además de

que contribuye a soportar las cargas del piso adyacente.

h) Larguero: es una viga de techo que cubre el hueco que se encuentra

entre un claro formado por dos marcos o armaduras adyacentes en una
nave industrial.

i) Cinturón: es una viga de muro horizontal que se extiende entre las

columnas del muro de una nave industrial. Los cinturones transfieren la
carga de viento sobre el sistema de muros a las columnas.
Clasificación de los elementos a FLEXION (VIGAS)
j) Alfarda: es una viga de techo que soporta largueros o vig Joist y
normalmente tiene una pendiente.

k) Dintel: es una viga que se tiende sobre una ventana, puerta, u otra
apertura en el muro y soporta la parte de este que se encuentra arriba de
él.

l) Viga de Transferencia: es un miembro horizontal de marcos que suele

usarse en edificios altos. Estas vigas suelen ser muy largas y en ocaciones
con el peralte de un piso completo.

Con frecuencia a los perfiles I de acero laminado que se usan en

miembros a flexión se les denomina VIGAS, mientras que a los perfiles I
que construyen a partir de elementos de placas se les llama trabes
armadas
Sin embargo la especificación AISC clasifica a los miembros en flexión
con secciones I como vigas o trabes armadas con base a la relación de
esbeltez del alma h / tw donde la dimensión h es el peralte del alma
medida desde la raíz de los filetes de los patines y tw es el espesor del
alma. Por lo tanto sin importar si es un perfil I rolado o armado, el miembro
a flexion se trata como viga si :
USO DE MIEMBROS EN FLEXIÓN
Las secciones más apropiadas para resistir flexión son las secciones “I” laminadas.,
mientras que para momentos flexionantes de gran magnitud se recurre a miembros
armados fabricados con tres placas soldadas y eventualmente al uso de trabes
armadas provistas de atiesadores.
En la flexión simple sujeta a carga uniformemente distribuida, la carga se aplica en
el plano del alma del perfil, produciéndose así, flexión alrededor del eje de mayor
momento de inercia de la sección transversal de la viga.:
El problema de flexión aparentemente es muy sencillo de resolver, si no fuera por la
posibilidad de que se presente el pandeo lateral o pandeo lateral por flexo-torsión,
ocasionado por la baja esbeltez de las secciones “I” en la dirección perpendicular
al alma y por la ocurrencia de esfuerzos de compresión en uno de los patines de la
sección (patín comprimido), lo que ocasiona un problema de inestabilidad similar al
de una columna sometida a compresión axial.

En el caso de una viga, el planteamiento y la solución del pandeo lateral por flexo-
torsión es complejo, pues involucra a la torsión, lo que dá lugar a expresiones que
contienen una gran cantidad de variables.

En trabes de gran peralte, aparecen problemas de pandeo local en los patines

sometidos a compresión y, el alma puede arrugarse lo que dá lugar eventualmente
a la necesidad de rigidizar la sección transversal con placas denominadas
atiesadores.
Usos de miembros en flexión
 Teoría elástica simple para el diseño de vigas
Para entender las diferencias entre el diseño elástico y plástico, se considera una viga
doblemente empotrada y que soporta una carga uniformemente repartida. El diseño
elástico se basa en una distribución lineal de esfuerzos y deformaciones.

El criterio de diseño de la viga estipula que los esfuerzos de flexión máximos en las
fibras extremas de ésta, ocasionados por la carga actuante, no deben exceder los
esfuerzos permisibles de flexión estipulados en las Especificaciones del AISC-2010.
Diseño de vigas de acuerdo con la teoría plástica simple
La base para calcular la carga última (resistencia máxima plástica) de una viga es la
resistencia del acero en el intervalo plástico. El acero estructural tiene la propiedad de
deformarse plásticamente después de alcanzar el punto de fluencia.

Así, cuando ciertas secciones transversales de una estructura alcanzan el esfuerzo de

fluencia, éstas se mantienen al mismo nivel de esfuerzo bajo deformación creciente,
mientras que otras partes menos esforzadas se deforman elásticamente, hasta que
alcanzan también la condición de plastificación o fluencia.
Puesto que finalmente, todas las secciones transversales críticas de la viga alcanzan la
condición de fluencia o plastificación, el análisis se simplifica considerablemente, debido
a que solamente se necesita considerar este hecho. No es importante reconocer cómo
se redistribuyen los momentos flexionantes en la estructura sino solamente debe
reconocerse que efectivamente se redistribuyen.
CLASIFICACIÓN DE LAS SECCIONES
Las secciones estructurales se clasifican en cuatro tipos en función de las relaciones
ancho/grueso máximas de sus elementos planos que trabajan en compresión axial, en
compresión debida a flexión, en flexión o en flexo-compresión.

Las secciones tipo 1 (secciones para diseño plástico y para diseño sísmico) pueden
alcanzar el momento plástico en vigas, y el momento plástico reducido por compresión en
barras flexo-comprimidas, y conservarlo durante las rotaciones inelásticas necesarias para la
redistribución de momentos en la estructura, y para desarrollar las ductilidades adoptadas en
el diseño de estructuras construidas en zonas sísmicas.
Las secciones tipo 2 (secciones compactas y para diseño sísmico) pueden
alcanzar el momento plástico como las secciones tipo 1, pero tienen una
capacidad de rotación inelástica limitada, aunque suficiente para ser utilizadas en
estructuras diseñadas plásticamente, bajo cargas predominantemente estáticas, y
en zonas sísmicas, con factores de comportamiento sísmico reducidos

Las secciones tipo 3 (secciones no compactas) pueden alcanzar el momento

correspondiente a la iniciación del flujo plástico en vigas, pero no tienen capacidad
de rotación inelástica. La falla de estas secciones ocurre por pandeo inelástico de
uno de sus elementos. Pueden ser utilizadas cuando las solicitaciones han sido
determinadas por un análisis elástico y las cargas son predominantemente estáticas

Las secciones tipo 4 (secciones esbeltas) tienen como estado límite de resistencia
el pandeo local elástico de alguno de los elementos planos que las componen.
Estas secciones no son capaces de desarrollar el momento plástico de la sección y
no tienen capacidad de rotación inelástica post pandeo.
Las relaciones ancho/espesor de los elementos planos de los dos primeros tipos de
secciones definidos arriba no deben exceder los valores de λp y λr,
respectivamente, lo que asegura que las secciones de los tipos 1 y 2 podrán
alcanzar sus estados límite de resistencia sin que se presenten fenómenos
prematuros de pandeo local.

Las secciones en las que al menos un elemento excede los límites correspondientes
a las del tipo 1 y 2 son tipo 3. Las secciones en las que al menos un elemento excede
los límites correspondientes a las del tipo 3 son tipo 4.

Curva de momento plástico versus relación ancho/grueso de patines

Se considera en la figura anterior el caso de secciones estructurales en las que
algunos de sus elementos planos no es compacto o esbelto.

En este caso, los factores de reducción de la resistencia y de seguridad (φ= 0.90 y

Ω = 1.67) siguen siendo los mismos, pero es necesario tener en cuenta, además de
los estados límite de plastificación y pandeo lateral por flexo-torsión ya
mencionados, el estado límite de pandeo local de los elementos que componen
la sección.

Para que una sección clasifique en uno de los tipos, todos los elementos planos que
la componen deben satisfacer las relaciones ancho/espesor propias de ese tipo.
 Modos de falla de miembros en flexión
Existen cuatro modos principales de falla de los miembros en flexión :

1.- Fluencia o plastificación

El primer modo de falla representa un estado límite de la sección transversal del
miembro en flexión. Los aceros dúctiles se pueden idealizar, antes de la zona de
endurecimiento por deformación, como un material elástico que al llegar a la
fluencia se comporta plásticamente.
Para que el material se comporte de esta manera en un miembro estructural en
flexión, es necesario que no ocurran fenómenos de inestabilidad, fractura frágil o
fatiga.

2.- Pandeo local de almas y patines de perfiles IR utilizados como vigas

El pandeo local es un fenómeno de inestabilidad en el estado elástico o inelástico
que afecta los elementos planos que forman la sección transversal de un miembro
estructural (viga o columna) comprimidos en sus planos. Produce deformaciones
importantes que tienen la forma de arruga.
Este modo de falla afecta a vigas y columnas. Dependiendo de la relación de
esbeltez de los elementos que componen la sección transversal, es posible que
aquellos elementos que están en compresión debido a la flexión fallen por
inestabilidad local, ocasionando la falla del miembro completo.
Debido a la incapacidad de la viga para mantener la forma de su sección
transversal, su resistencia a la flexión se reducirá; el pandeo local de patines y del
alma evitará que la sección soporte el momento plástico, durante un tiempo
suficiente para que se formen en alguna otra sección las articulaciones plásticas.

En consecuencia, para satisfacer el requisito de la capacidad de deformación

(rotación adecuada bajo momento plástico), los elementos en compresión de la viga
(patines) deben tener una relación ancho/grueso suficiente para impedir el pandeo
local prematuro.

De igual manera, para evitar el pandeo local del alma, las especificaciones de diseño
estipulan relaciones peralte/grueso del alma que deben tener los perfiles utilizados
como vigas.

Las secciones estructurales fabricadas con placas soldadas que no cumplan con las
relaciones ancho grueso de patines pueden atiesarse localmente en la región donde
se forman eventualmente las articulaciones plásticas.

En la siguiente figura se muestran algunas recomendaciones para lograr lo anterior.

 Formas de rigidizar perfiles tipo IR para evitar inestabilidad local

Obviamente estas recomendaciones aumentan el costo de la estructura,

debiéndose utilizar cuando se está razonablemente seguro de que el problema
no se resuelve con otro perfil o existe alguna restricción, por ejemplo
arquitectónica. Cabe mencionar a este respecto que la sección “IR en cajón”
Tiene la ventaja de poseer un factor de forma más grande y este hecho mejora
sustancialmente la resistencia al pandeo lateral.
3.- Pandeo lateral

El efecto del pandeo lateral es similar al del pandeo local. De hecho, en muchas
pruebas de laboratorio de vigas fabricadas con perfiles IR se presentan
simultáneamente. También puede considerarse que el pandeo lateral está
impedido cuando el sistema de piso compuesto acero-concreto, o la cubierta de
la estructura, están formados por láminas de acero acanaladas sujetas al patín
comprimido de la viga.

El problema consiste en determinar cual es la resistencia al pandeo lateral de un

tramo en flexión según el eje de mayor resistencia, y en segundo lugar, debe
determinarse la rotación requerida en una articulación plástica dada para que la
estructura en conjunto pueda alcanzar la carga última calculada.
La figura muestra la relación momento curvatura indeseable; el momento no se
mantiene en un valor constante durante rotaciones suficientemente grandes.
Este resultado se obtuvo en un ensaye realizado a una viga fabricada con
perfiles IR, libremente apoyada, sometida a cargas concentradas aplicadas
simétricamente y con un claro intencionalmente grande para que fuera
inevitable el pandeo lateral prematuro.
 Pandeo lateral de vigas

Los elementos estructurales con los que se proporciona soporte

lateral a las vigas de acero deben impedir el desplazamiento
lateral y el giro de las secciones transversales.
 4.- Pandeo lateral de vigas de sección transversal I
Este modo de falla es fundamental en el diseño de miembros en flexión, fabricados
con perfiles de sección transversal. La figura siguiente muestra una viga sujeta a
una carga transversal y que produce flexión; compresión en el patín superior y
tensión en el patín inferior

A falta de elementos exteriores que impidan el desplazamiento lateral del patín

superior, esta placa se deforma de la misma manera que una columna aislada
sometida a compresión axial. El patín inferior evita el desplazamiento lateral del
patín superior, ya que éste no se pandea.

5.- Pandeo lateral por flexo-torsión

El tercer modo de falla en flexión a considerar es el pandeo lateral por flexo-

torsión de la viga. Es un modo de pandeo de un miembro en flexión que incluye
deflexión lateral y torsión, de ahí su nombre.
Para explicar este tipo de falla, se considera una viga libremente apoyada de
longitud L sometida a un momento uniforme M, cuyos patines están impedidas de
desplazarse lateralmente exclusivamente en los apoyos.

En estas condiciones, puede considerarse la parte comprimida de la sección como

un miembro en compresión. A medida que aumenta el momento flexionante, la
compresión en este miembro se incrementa, hasta alcanzar la carga de pandeo. Si
consideramos que la longitud de pandeo es la misma para los ejes 1-1 y 2-2 (fig. 13),
el patín comprimido debería pandearse alrededor del eje 1-1, ya que es el de menor
momento de inercia. Sin embargo, la parte en tensión de la sección restringe ese
movimiento y, por tanto, el patín comprimido se pandea alrededor del eje 2-2.
Debido, nuevamente, al efecto de la parte en tensión, el pandeo del patín
comprimido no se produce libremente y la sección gira además de desplazarse

Cuando se utilizan perfiles estructurales armados esbeltos en vigas, es muy probable

que la falla se presente por inestabilidad antes de que la viga desarrolle su
resistencia en flexión. La forma de inestabilidad adopta la forma de pandeo lateral
acompañado de torsión. Este tipo de falla puede ocurrir en vigas o trabes que
carecen de soporte lateral adecuado, cuando la rigidez a la flexión en el plano de
la misma es muy grande con relación a su rigidez lateral.
Las siguientes figuras ilustran los fenómenos
de inestabilidad descritos anteriormente.
Aunque pueda esperarse que las secciones
compactas mantengan la forma de su
sección transversal y retarden alguna forma
de pandeo aún bajo grandes deformaciones
plásticas, en el caso de secciones esbeltas
puede presentarse no solamente el pandeo
local de patines y alma, sino también el
pandeo lateral o pandeo por flexo-torsión
antes de alcanzar el momento plástico.
 Soportes laterales para evitar el pandeo lateral por flexo-torsión

De manera general, las vigas se pueden clasificar de acuerdo a dos parámetros,

dependiendo de los cuales se comportan de manera diferente en flexión. La primera
clasificación es de acuerdo al tipo de soporte lateral. Dependiendo de la distancia
entre soportes laterales, las vigas se pueden dividir en: vigas con soporte lateral
adecuado, aquellas que están soportadas lateralmente a intervalos suficientes para
asegurar que la viga no falle por inestabilidad global, y vigas sin soporte lateral: no
poseen suficientes soportes laterales para evitar un modo de falla por inestabilidad
global.

Para evitar el pandeo lateral de una viga, es necesario revisar si la separación

propuesta entre soportes laterales es adecuada. Cuando la distancia entre puntos
soportados lateralmente es mayor que la distancia Lu que estipulan las
especificaciones AISC-2010, el estado límite de falla de vigas de sección transversal I o
H flexionadas alrededor de los ejes de mayor momento de inercia suele ser el de
pandeo lateral por flexo-torsión, que ocasiona disminuciones, en la resistencia a la
flexión muy significativos
 Se distinguen dos tipos de soportes laterales de vigas:

1. Soporte lateral continuo: El patín está soportado lateralmente en toda la

longitud de la viga. Es el caso de una viga secundaria en la que el patín
comprimido (patín superior) está soportado lateralmente de manera continua
por una losa de sección compuesta acero-concreto.

2. Apoyo lateral puntual: El patín comprimido de la viga está soportado

lateralmente en puntos discretos de la viga. Por ejemplo, las vigas secundarias
proporcionan soporte lateral a las vigas principales en un sistema de piso
compuesto acero concreto, de la misma manera que los largueros
proporcionan soporte lateral a las vigas de techo en estructuras industriales.
 Factores que influyen en la resistencia al pandeo lateral por flexo-
torsión de una viga
Existen varios factores que afectan la resistencia al pandeo lateral por flexo-torsión
elástico de una viga. Entre los más importantes pueden mencionarse los siguientes:

1. Condiciones de apoyo de la viga: Influyen tanto para flexión como para torsión.

2. Soportes laterales intermedios: La presencia de soportes laterales intermedios disminuye la longitud

de pandeo de la viga, con lo que el momento crítico de pandeo lateral por flexo-torsión aumenta.

3. Relación de inercias: Es posible demostrar que cuando la inercia del eje de flexión es menor o
igual a la inercia del otro eje principal, el pandeo lateral por flexo-torsión no ocurre. De esta manera,
para flexión respecto al eje de menor momento de inercia, el estado límite de pandeo lateral por
flexo-torsión no es aplicable.

4. Tipo de cargas aplicadas: La deducción de la ecuación de resistencia nominal fue hecha para el
caso de una viga sometida a momento uniforme, que es el caso más desfavorable, ya que todo el
patín comprimido está sometido a la misma compresión en toda la longitud de la viga. Para casos
en que el diagrama de momentos no es constante, se puede demostrar que el momento crítico de
pandeo lateral por flexo-torsión es mayor.

5. Punto de aplicación de la carga: El momento crítico de pandeo lateral por flexo-torsión será
diferente dependiendo de si la carga es aplicada en el patín superior, el centroide o el patín inferior
de la sección.
 Longitudes no soportadas lateralmente

El modo de falla de una viga, sin considerar el pandeo local, va a estar definido por la
distancia entre soportes laterales o longitud no soportada lateralmente Lb. Existen dos
valores límite que se deben considerar:

1. Lp es la longitud no soportada lateralmente máxima para lograr que la viga alcance

el momento plástico y tenga capacidad de deformación inelástica después de este
punto.
2. Lr es la longitud no soportada a partir de la cual la viga fallará por pandeo lateral
por flexo-torsión elástico.

La resistencia al pandeo lateral por flexo-torsión va a depender de la distancia entre

soportes laterales.

Para longitudes no soportadas lateralmente Lb, menores que Lp, el estado límite de
plastificación controla o domina.

Para longitudes no soportadas lateralmente Lb, mayores o iguales que Lr, el estado
límite de pandeo lateral por flexo-torsión elástico controla la resistencia de la viga. Está
dada por el momento crítico de pandeo lateral por flexo-torsión elástico, multiplicada
por el factor Cb para considerar el efecto y la forma del diagrama de momento.
Curva de momento resistente nominal - longitud no soportada lateralmente
 Una primera estimación de Lp puede obtenerse igualando el momento crítico de
pandeo lateral por flexo-torsión Mcr con Mp. El valor resultante, sin embargo, no
garantiza que la viga tenga capacidad de deformación inelástica y, por lo tanto, Lp
debe ser menor que ese valor.

Estados límite de resistencia de una viga

Cuando los elementos planos que constituyen las secciones transversales de los miembros en
flexión tienen relaciones ancho/grueso reducidas, para las que el pandeo local no es crítico,
y el patín comprimido de la viga está soportado lateralmente en forma continua, o en puntos
suficientemente cercanos para que el pandeo lateral tampoco lo sea, los estados límite de
falla corresponden a:

a) Al agotamiento de la resistencia por flexión.

b) Al cortante o
c) A una combinación de ambas solicitaciones.

y se presentan sin que la viga se salga del plano que ocupa inicialmente, en el que están
aplicadas las cargas, y sin que se deformen sus secciones transversales.
En el diseño de miembros en flexión deben considerarse también los estados límite de
servicio de deformaciones excesivas y de vibraciones, así como los propios de todas las
estructuras de acero, por ejemplo, el de corrosión y fatiga.

Cuando la flexión se presenta alrededor de los ejes centroidales y principales de mayor

momento de inercia de las secciones transversales, y no se cuenta con elementos
exteriores que impidan el desplazamiento lateral del patín comprimido, las vigas
tienden a flexionarse lateralmente y torcese; el pandeo lateral por flexo-torsión
constituye el estado límite de falla.

Cuando la flexión se presenta alrededor de los ejes centroidales y principales de mayor

momento de inercia de las secciones transversales, y no se cuenta con elementos
exteriores que impidan el desplazamiento lateral del patín comprimido, las vigas tienden
a flexionarse lateralmente y torcese; el pandeo lateral por flexo-torsión constituye el
estado límite de falla.
 Diseño estructural de miembros en flexión de acuerdo con las
Especificaciones AISC-2010

El diseño de miembros en flexión conforme a las Especificaciones AISC- 2010 considera

la revisión de varios estados límite:

a) fluencia,
b) pandeo local de los patines,
c) pandeo local del alma y
d) pandeo lateral por flexo-torsión.

Estos estados límite también aparecían de manera implícita o explicita en las

Especificaciones AISC-ASD-1989, basadas en el diseño elástico o por esfuerzos
permisibles.

El estado límite de fluencia o plastificación rige el diseño de vigas compactas cuyos

patines comprimidos están soportados lateralmente en forma continua para evitar
el pandeo lateral por flexo-torsión. La resistencia nominal de la viga corresponde al
momento plástico, que se determina con la ecuación (F2-1) de las especificaciones
AISC-2010.
Donde: Mn =Momento Resistente o nominal
Fy = Modulo de Fluencia
Zx = Modulo Plástico de la Sección
 MÓDULO DE SECCIÓN ELÁSTICO Y PLÁSTICO

 De la ecuación de la escuadría sabemos

que:

My  Fy  S
SI
c
 Si consideramos a una sección rectangular,
sabemos:
2
S  bd
6
 Por lo tanto, sabemos que el momento de
fluencia My es igual a:
Fy bd 2
My 
6
 MÓDULO DE SECCIÓN ELÁSTICO Y PLÁSTICO

 Para determinar el momento plástico debemos analizar el bloque de esfuerzos que se

forma en la sección transversal del elemento.
 Consideraremos, al igual que en el momento elástico, una sección rectangular

 El momento resistente plástico

es el momento nominal de la
sección, es decir, es igual a T o
C multiplicado por la distancia o
brazo de palanca entre ellos.

d d  bd  d  bd 2
M p  M n  T  C   Fy    Fy
2 2  2  2  4
 MÓDULO DE SECCIÓN ELÁSTICO Y PLÁSTICO
(Momento de Fluencia y Momento Plástico)
 Las relaciones entre los momentos flexionantes y las deformaciones por flexión en un elemento
de viga de acero de longitud unitaria sujeto a momentos flexionantes M se realizarán las
siguientes suposiciones:.
 A) Los momentos se aplican en el plano de simetría de la sección transversal.
 B) No hay cargas axiales actuando sobre el elemento.
 C) Las secciones transversales del elemento, originalmente planas y perpendiculares al eje
longitudinal del elemento antes de la carga, permanecen planas y perpendiculares después de
que ha comenzado la flexión.
 D) El diagrama esfuerzo – Deformación para el acero es idealizado por dos líneas rectas. En cuanto
al esfuerzo de fluencia Fy el material es linealmente elástico. Después de que se alcanza el esfuerzo
de fluencia , la deformación, se incrementa en gran medida sin mayor aumento del esfuerzo.

Elemento de viga de longitud sujeto

a momento uniforme
Comportamiento elástico e inelástico de un
elemento de viga de sección rectangular
Al proceso de fluencias sucesivas de las fibras al aumentar el momento
felxionante se denomina plastificación de la sección transversal
 MÓDULO DE SECCIÓN ELÁSTICO Y PLÁSTICO

 Decimos entonces que el momento plástico es igual al esfuerzo de fluencia

multiplicado por el módulo plástico.

2
bd
M p  Fy
4
Esfuerzo de Fluencia Módulo Plástico (Z) de una
sección rectangular

 Podemos definir al Módulo Plástico como el momento estático de las áreas de

tensión y compresión formadas cuando todas las fibras de la sección transversal han
fluido con respecto al eje neutro.
 MÓDULO DE SECCIÓN ELÁSTICO Y PLÁSTICO

 Por lo tanto, el factor de forma de una sección rectangular es:

2
bd
M p Fy Z Z 4
F forma     2
 1.50
M y Fy S S bd
6
 MÓDULO DE SECCIÓN ELÁSTICO Y PLÁSTICO

 Un dato muy importante que hay que tener en cuenta es que el centroide de la
figura puede cambiar (figuras asimétricas) si deseamos calcular el módulo elástico
o plástico.
 Es decir, debemos asegurar que las áreas a tensión y compresión plásticas de la
sección transversal del elemento sean iguales.
MÓDULO DE SECCIÓN ELÁSTICO Y PLÁSTICO

Lugar geométrico Equilibrio de Áreas a

(Elasticidad) Tensión y Compresión
(Plasticidad)

(2)(6)(3)  (8)(1.5)(6.75)
y Encontrar sitio donde
(6)(2)  (8)(1.5) las áreas de tensión y
y  4.875 compresión son
iguales. En el caso de
este ejemplo, la base
del patín superior.
MÓDULO DE SECCIÓN ELÁSTICO Y PLÁSTICO

 Ejemplo: Determinar My, Mn y Z para la viga T mostrada,

calcular también el factor de forma y la carga
uniformemente distribuida (w) que puede aplicarse a la
viga. Fy= 36 ksi.

 SOLUCIÓN ELÁSTICA
MÓDULO DE SECCIÓN ELÁSTICO Y PLÁSTICO

 SOLUCIÓN PLÁSTICA
 MÓDULO DE SECCIÓN ELÁSTICO Y PLÁSTICO
 Por lo general, los manuales nos dan la información sobre el módulo plástico Z.
 5.- CÁLCULO VIGAS (RCDF)

 Entendiendo el comportamiento plástico, podemos pasar al cálculo de

resistencias de vigas a flexión.
 Es importante decir que para este tema utilizaremos el RCDF en su norma
técnica 11 (Diseño y Construcción de Estructuras Metálicas).
 Lo que aprenderemos es aplicable a vigas laminadas, vigas formadas con
lámina delgada1[1] y trabes hechas con placas soldadas, de sección I o
en cajón, con dos ejes de simetría, cargadas en uno de los planos de
simetría, y a canales con las cargas situadas en un plano paralelo al alma
que pasa por el centro de torsión o restringidas contra la rotación
alrededor del eje longitudinal en las secciones en las que están aplicadas
las cargas y en los apoyos.
 También es aplicable a barras de sección transversal maciza, circular,
cuadrada o rectangular, estas últimas flexionadas alrededor de su eje de
menor momento de inercia, y a barras de sección transversal circular
hueca.
 5.- CÁLCULO VIGAS (RCDF)
 ESTADOS LÍMITES
 En el diseño de miembros en flexión deben considerarse los estados límite
de falla siguientes:

 Formación de un mecanismo con articulaciones plásticas;

 Agotamiento de la resistencia a la flexión en la sección crítica, en miembros que
no admiten redistribución de momentos;
 Iniciación del flujo plástico en la sección crítica;
 Pandeo lateral por flexotorsión;
 Pandeo local del patín comprimido;
 Pandeo local del alma, producido por flexión;
 5.- CÁLCULO VIGAS (RCDF)
 ESTADOS LÍMITES
 En el diseño de miembros en flexión deben considerarse los estados límite
de falla siguientes:

 Plastificación del alma por cortante;

 Pandeo local del alma por cortante;
 Tensión diagonal en el alma;
 Flexión y fuerza cortante combinadas;
 Otras formas de pandeo del alma, producidas por fuerzas transversales; y
 Fatiga.
 5.- CÁLCULO VIGAS (RCDF)
 RESISTENCIA DE DISEÑO

 La resistencia de diseño en flexión, MR, de una viga o trabe de eje recto y sección
transversal constante se determina como se indica en los incisos siguientes:
 A) MIEMBROS EN LOS QUE EL PANDEO LATERAL NO ES CRÍTICO (L ≤ LU)
A.1) PARA SECCIONES TIPO 1 O 2 (secciones compactas, capaces de llegar a la
plasticidad):

M R  FR ZFy ; Si
M P ZFy  ENTONCES  M R  FR M P
Donde FR=0.9 para la flexión (factor de resistencia)
 5.- CÁLCULO VIGAS (RCDF)
 RESISTENCIA DE DISEÑO

 A) MIEMBROS EN LOS QUE EL PANDEO LATERAL NO ES CRÍTICO (L ≤ LU)

A.2) PARA SECCIONES TIPO 3 (secciones no compactas):

M R  FR SFy ; Si
M y SFy  ENTONCES  M R  FR M y
Donde FR=0.9 para la flexión (factor de resistencia)
 5.- CÁLCULO VIGAS (RCDF)
 RESISTENCIA DE DISEÑO

 A) MIEMBROS EN LOS QUE EL PANDEO LATERAL NO ES CRÍTICO (L ≤ LU)

A.3) PARA SECCIONES TIPO 4 (secciones esbeltas):

 Cuando tanto el alma como el patín comprimido corresponden al tipo 4, el valor

de MR se determina con los criterios para diseño de perfiles de lámina delgada
doblados en frío. No se incluyen en estas Normas.
 5.- CÁLCULO VIGAS (RCDF)
 RESISTENCIA DE DISEÑO
 5.- CÁLCULO VIGAS (RCDF)
 RESISTENCIA DE DISEÑO
 5.- CÁLCULO VIGAS (RCDF)
 RESISTENCIA DE DISEÑO
 5.- CÁLCULO VIGAS (RCDF)
 RESISTENCIA DE DISEÑO
 5.- CÁLCULO VIGAS (RCDF)
 RESISTENCIA DE DISEÑO

 El RCDF incluye criterios de cálculo a esfuerzo CORTANTE para almas de vigas y

trabes de sección transversal con dos ejes de simetría, sometidas a fuerzas
cortantes alojadas en uno de los planos de simetría.
 La resistencia al diseño por cortante VR, de una viga o trabe de eje recto y
sección transversal constante, de sección I, C o en cajón es:

VR  VN FR
 Donde FR es el factor de resistencia (0.9) y VN es la resistencia nominal a cortante.
 5.- CÁLCULO VIGAS (RCDF)
 RESISTENCIA DE DISEÑO

 Al evaluar VN se debe de tomar en cuenta si la sección tiene una o dos almas.

 Para calcular la resistencia de diseño debemos considerar tres casos:

h Ek Falla por cortante en el intervalo

a) Si  0.98 entonces VN  0.66 F yAa de endurecimiento por
t Fy deformación

Ek h Ek 0.65 EFy k
0.98   1.12 VN  Aa
b) Si Fy t Fy entonces
h/t
Falla por plastificación del alma
por cortante
 5.- CÁLCULO VIGAS (RCDF)
 RESISTENCIA DE DISEÑO

Ek h Ek
c) Si 1.12   1.40 se consideran dos casos:
Fy t Fy

1. Estado límite de iniciación del pandeo del alma:

0.65 EFy k
VN  Aa
h/t
2. Estado límite de falla por tensión diagonal:

 0.65 EFy k   0 . 50 F 
VN   1  0.870  y
 Aa
 h/t   2  1  (a / h) 
2
 1 ( a / h ) 
 5.- CÁLCULO VIGAS (RCDF)
 RESISTENCIA DE DISEÑO

Ek h
d) Si 1.40  se consideran dos casos:
Fy t

1. Estado límite de iniciación del pandeo del alma:

0.905 Ek
VN  Aa
h / t 2

2. Estado límite de falla por tensión diagonal:

 0.905 Ek  0.870  0 . 50 F 
VN    1  y
 Aa
2  
 (h / t )  1  ( a / h) 2  1  (a / h) 
2
 5.- CÁLCULO VIGAS (RCDF)
 RESISTENCIA DE DISEÑO

 Para que pueda tomarse como

estado límite la falla por tensión
diagonal, la sección debe tener
una sola alma (secciones W, S o
secciones formadas por placas) y
estar reforzadas con atiesadores
transversales. Además, a/h no
debe exceder de 3.0 ni de [260/
(h/t)]2.
 5.- CÁLCULO VIGAS (RCDF)
 RESISTENCIA DE DISEÑO

 En las expresiones anteriores:

 Aa: área del alma, igual al producto de su grueso, t, por el peralte total de la
sección, d;
 h: peralte del alma;
 t: grosor del alma;
 a: separación entre atiesadores transversales;
 k: coeficiente sin dimensiones que se calcula:

Notas:
“k” se toma igual a 5.0 cuando la relación a/h es mayor que 3.0 o que
5 .0
k  5 .0  [260/(h/t)]², y cuando no se emplean atiesadores.
( a / h) 2 En almas no atiesadas h/t no debe exceder de 260

Cuando la sección tiene dos o más almas Aa es la suma del área de todas ellas.
Diseño estructural de miembros en flexión de acuerdo con
las Especificaciones AISC-2010
MÓDULO DE SECCIÓN ELÁSTICO Y PLÁSTICO

 Ejemplo: Determinar My, Mn y Z para la viga T mostrada,

calcular también el factor de forma y la carga
uniformemente distribuida (w) que puede aplicarse a la
viga. Fy= 36 ksi.

 SOLUCIÓN ELÁSTICA
