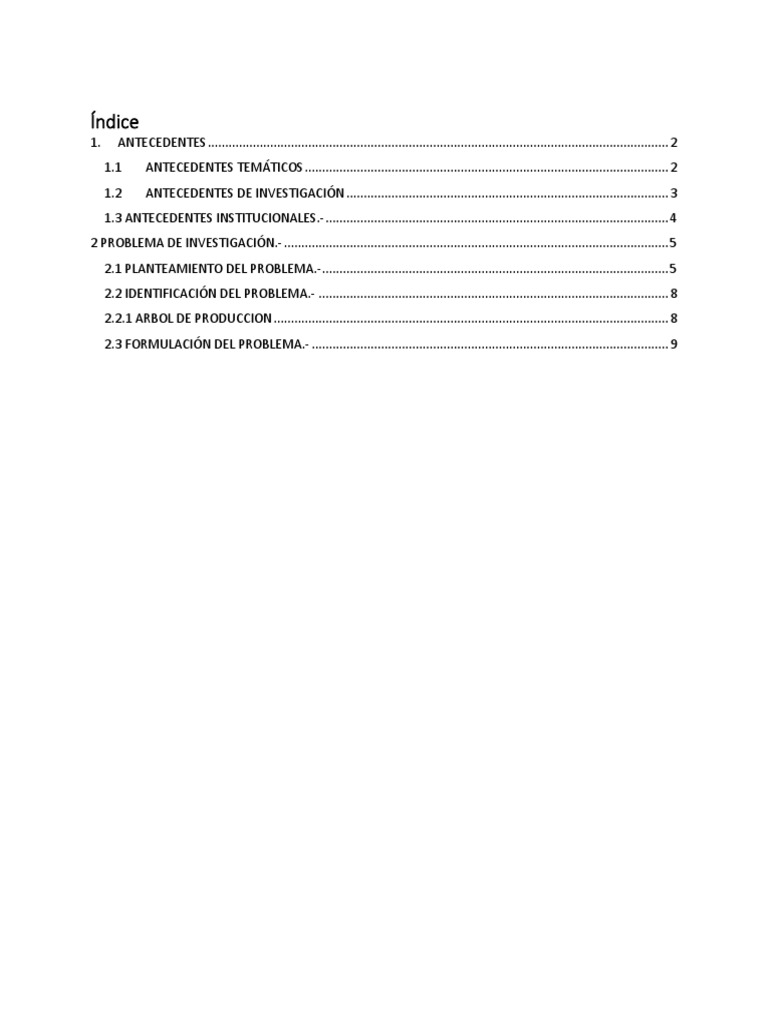

Índice

1. ANTECEDENTES ..................................................................................................................................... 2
1.1 ANTECEDENTES TEMÁTICOS ......................................................................................................... 2
1.2 ANTECEDENTES DE INVESTIGACIÓN ............................................................................................. 3
1.3 ANTECEDENTES INSTITUCIONALES.- ................................................................................................... 4
2 PROBLEMA DE INVESTIGACIÓN.- ............................................................................................................... 5
2.1 PLANTEAMIENTO DEL PROBLEMA.- .................................................................................................... 5
2.2 IDENTIFICACIÓN DEL PROBLEMA.- ..................................................................................................... 8
2.2.1 ARBOL DE PRODUCCION .................................................................................................................. 8
2.3 FORMULACIÓN DEL PROBLEMA.- ....................................................................................................... 9
1. ANTECEDENTES

1.1 ANTECEDENTES TEMÁTICOS

El campo Boquerón se encuentra ubicado en el área del Boomerang, al oeste del

conocido campo productor Yapacaní. Geográficamente, se encuentra en la Provincia
Ichilo del Departamento de Santa Cruz. Se ubica en el mismo lineamiento del Anticlinal
Yapacaní, conformando su culminación adyacente al oeste y separada por una suave
silla estructural.
El Campo fue descubierto en 1985, cuenta con 5 pozos, los cuales algunos son
productores de gas y otros de condensado, los pozos BQN-01X y BQN-02 son
productores de gas y condensado, mientras que el pozo BQN-3D el cual resulto acuífero,
motivo por el cual fue desviado hacia una mejor posición estructural lo cual registra
buenos indicios de gas y condensado.
Los pozos BQN-5 igual es productor de gas-condensado, sin embargo el pozoBQN-04
está en proyecto de etapa de terminación.
Después de terminar de perforar, el pozo está listo para empezar a producirse por
energía natural hasta un determinado tiempo.
La energía del reservorio del pozo BQN-5 va disminuyendo simultáneamente la
producción en superficie empieza decaer a medida que el tiempo pasa, se tendrá en
superficie menor producción por eso es necesario utilizar un método de recuperación o
de levantamiento para aumentar la vida útil de nuestro yacimiento.
Cuando el pozo deja de producir por flujo natural, se requiere el uso de una fuente
externa de energía para conciliar la oferta con la demanda de energía. La utilización de
esta fuente es con el fin de levantar los fluidos desde el fondo del pozo hasta el
separador, es lo que se denomina levantamiento artificial.
El propósito de los métodos de levantamiento artificial es minimizar los requerimientos
de energía en la cara de la formación productora, con el objeto de maximizar el diferencial
de presión a través del yacimiento y provocar, de esta manera, la mayor afluencia de
fluidos, sin que generen problemas de producción: arenamiento, conificación de agua.
Los métodos de levantamiento artificial son:
 Bombeo neumático-gas lift
 Bombeo mecánico
 Bombeo electrosumergible
 Bombeo de cavidad progresiva
 Bombeo hidráulico
  Plunger lift

1.2 ANTECEDENTES DE INVESTIGACIÓN

La utilización del sistema de levantamiento de extracción artificial “Gas Lift”, que se

encarga de levantar el fluido mediante la inyección de gas comprimido de alta presión a
través de la válvula gas lift desde el fondo del pozo hasta superficie, permitiendo
recuperar gran parte de la producción real en pozos condensados.
En los últimos años podemos evidenciar que el levantamiento artificial está dando muy
buenos resultados en la industria petrolera así citando a;
Vanessa Emma Orihuela Nina (2015), de la universidad Escuela Militar De Ingeniería
(EMI), atravez de su Proyecto de Grado: “Recuperación de petróleo mediante el sistema
de “gas lift” para incrementar la producción del pozo CMT-X2 productor de la arena Iquiri
del Campo Camatindi, tuvo como propósito la recuperación del petróleo empleando el
método artificial “Gas Lift”.
El cual se emplea cuando la producción por flujo natural ha declinado hasta niveles
considerados bajos o en pozos de baja presión no suficientes para originar un flujo
natural.
A través del gas lift se pueden desplazar los líquidos desde los puntos de inyección en
el fondo de los pozos hasta la superficie, incrementando en cierta forma las presiones
del yacimiento. El gas lift se aplica en las etapas primarias de explotación y se hace
extensiva a un pozo o a una batería de pozos.
Fernández Mauro (2003), de la Universidad Bolivariana De Venezuela, atreves de su
proyecto de grado: “Estudio y aplicación del levantamiento artificial de la opción “gas lift””,
que presenta la historia y la implementación del gas lift y sus condiciones para poder
aplicarlo en un campo petrolífero.
En siglo 18 en Alemania, se usaba el aire comprimido para levantar pequeñas
cantidades de petróleo, debido al riesgo que implicaba extraer petróleo con aire
comprimido y al rápido deterioro de las válvulas, a partir de la mitad del año 1920 se
inició el uso del gas aprovechando su uso por ser más ligero que el aire y menos
corrosivo.
Y así se inició el método de levantamiento por gas lift aplicando a pozos que son
productores de gas y condensados.
Una vez investigando sobre el tema “gas lift”, la recolección de ambos proyectos nos
ayudó a poder trabajar sobre el problema de declinación de energía que tiene el pozo
(BQN-5) para poder incrementar su producción.
1.3 ANTECEDENTES INSTITUCIONALES.-

En 1997, la compañía inicio sus operaciones como Empresa Petrolera Andina S.A.,
constituyendose en una de las mas importantes del sector de hidrocarburos por la
magnitud de sus inversiones y actividades,ademas de pasar a ser uno de los
principales contribuyentes al Estado Boliviano.
En noviembre de 2008 se dio lugar a la conformacion de YPFB Andina S.A. bajo un
modelo de cogestion publico-privado donde YPFB es titular de 50.18% de
participacion accionaria.

Explorar y producir hidrocarburos de manera eficiente y

rentable, creando valor en un marco de responsabilidad social
MISION
empresaria y respeto al medio ambiente, contribuyendo al
fortalecimiento del sector y al desarrollo sustentable del país.
Empresa de excelencia con participación estatal y privada,
VISION admirada y reconocida por su modelo exitoso de gestión
transformador en la industria petrolera boliviana
Tabla 1 caracteristicas de empresa operadora
Fuente: Elaboracion propia (YPFB Andina)

Figura 1 :contacto YPFB Andina

Fuente: www.ypfb-andina.com.bo
2 PROBLEMA DE INVESTIGACIÓN.-

2.1 PLANTEAMIENTO DEL PROBLEMA.-

Los pozos del campo Boquerón se encuentra en la provincia Ichilo del departamento de
Santa Cruz. Se ubica en el mismo lineamiento del anticlinal Yapacaní, conformando su
culminación adyacente al oeste y separada por una silla suave estructural. En el campo
Boquerón se perforaron 5 pozos (BQN-01X, BQN-2, BQN-3, BQN-4 y BQN-5).
El pozo BQN-5, se probaron los niveles de Sara y Petaca con resultados positivos, siendo
el reservorio Sara Productor de Petróleo y el reservorio Petaca de Gas-Condensado.
En su descripción del estrato productor, los reservorios Petaca y Sara están constituidas
por arenisca recuperada en forma de granos sueltos de cuarzo hialino, con cemento
silíceo, arcillas plásticas y cuarzo fino, cuarzo hialino, cuarzo fino y textura cuarticifica.
Normalmente todo pozo BQN-5, productor tiene una disminución de la energía natural
con bajos niveles de producción de volúmenes de petróleo y gas, lo cual origina el
descenso de los niveles de producción resultando ser poco rentable.

Figura 2: Pronostico De La Producción

Fuente: YPFB Andino

Esta disminución de energía en el pozo BQN-5 puede ser consecuencia de varios

factores como por ejemplo; perdida presión, arenamiento e incrustaciones, confinación
de agua, daño a la formación, parafinas, corrosión, emulsiones agua-petróleo y pérdida
de circulación.
Perdida de presión.- Es la pérdida de presión que se produce en un fluido debido a la
fricción de las partículas del fluido entre sí y contra las paredes de la tubería que las
conduce.
Arenamiento e incrustaciones.- Cuando el crudo se mezcla con arena y crea sedimentos
en el fondo pozo.
Confinación de agua.- Movimiento de los fluidos del yacimiento en la dirección de menor
resistencia, causa disminución en la producción de petróleo y un aumento del RGP.
Daño a la formación.- Cuando existe un cambio de porosidad y permeabilidad en las
zonas cercanas alrededor del pozo podría existir un daño a la formación debido a la
bajada de tubería o también durante el proceso de producción.
Parafinas.- Son sustancias cerosas que pueden acumularse en los componentes de la
terminación y, si son severas, pueden restringir la producción.
Corrosión.- Es el desgaste del metal como consecuencia del accionar de un agente
externo.
Emulsión.- Una dispersión de un líquido inmiscible en otro mediante el uso de una
sustancia química que reduce la tensión interfacial entre los dos líquidos para lograr
estabilidad.
Perdida de circulación.- Cuando la barrena de perforación encuentra fisuras, fracturas o
cavernas naturales y el lodo fluye dentro del nuevo espacio disponible.
Teniendo en cuenta sobre estos parámetros podemos ver que su producción de pozo
BQN-5 está declinando con el transcurso de tiempo.

Figura 3: Pronostico de Entrega de Liquidos

Fuente; YPFB Andina

Lo cual es por eso que es necesario utilizar un método de levantamiento artificial con el
propósito de minimizar los requerimientos de energía en la cara de la formación
productora, con el objeto de maximizar el diferencial de presión a través del yacimiento
y provocar, de esta manera, la mayor afluencia de fluidos, sin que generen problemas de
producción: arenamiento, conificación de agua y etc.

Figura 4 : Métodos de Levantamiento Artificial

Fuente: artificialproduccion.blogspot.com/2013/09/modulo-iv...
2.2 IDENTIFICACIÓN DEL PROBLEMA.-

Pudiendo evidenciar en su historial de producción del Campo Boquerón podemos ver

que tenemos deficiencias en la producción de hidrocarburos.

Figura 5 : Historial De Producción Del Campo Boquerón

Fuente: YPFB Andino

2.2.1 ARBOL DE PRODUCCION

TAPONAMIENTO OBSTRUYE LA EFECTO LOAD UP

DEL POZO FORMACION POROZA

Disminución de la energía natural

ARENAMIENTO E DAÑO ALA DISMINUCION DE LA

INSCRUSTACIONES FORMACION VELOCIDAD DEL FLUJO
2.3 FORMULACIÓN DEL PROBLEMA.-

¿Se podrá aumentar la energía del Campo Boquerón mediante el método de

levantamiento “Gas Lift” para incrementar la producción del pozo BQN-5?
