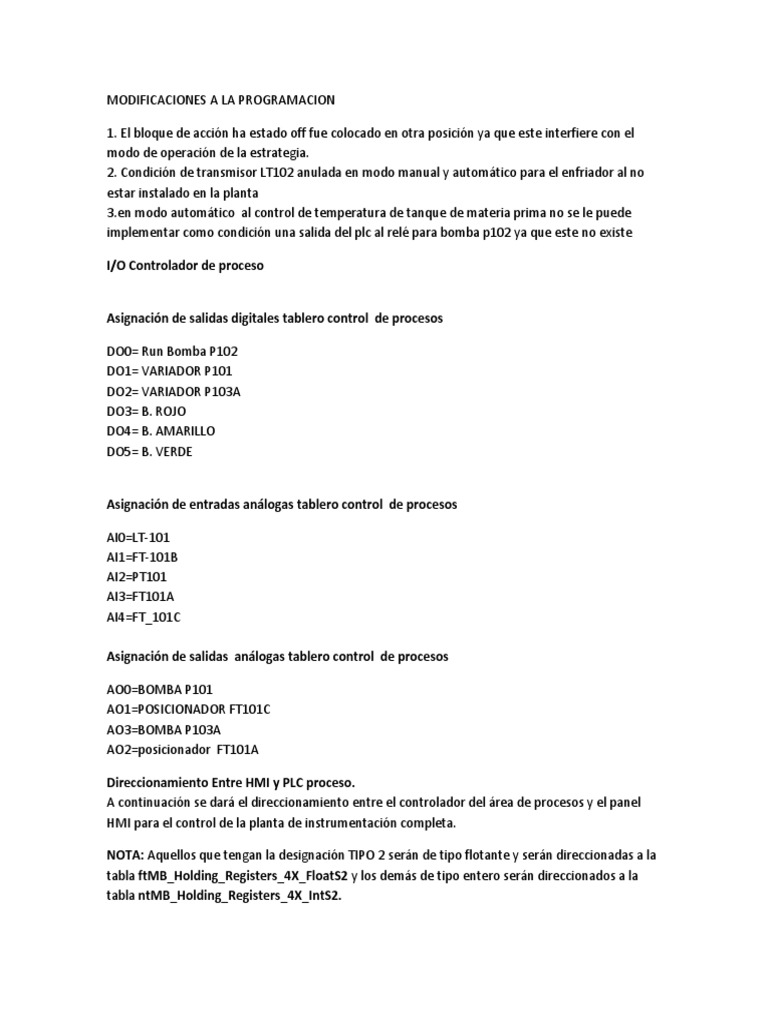

MODIFICACIONES A LA PROGRAMACION

1. El bloque de acción ha estado off fue colocado en otra posición ya que este interfiere con el
modo de operación de la estrategia.
2. Condición de transmisor LT102 anulada en modo manual y automático para el enfriador al no
estar instalado en la planta
3.en modo automático al control de temperatura de tanque de materia prima no se le puede
implementar como condición una salida del plc al relé para bomba p102 ya que este no existe

I/O Controlador de proceso

Asignación de salidas digitales tablero control de procesos

DO0= Run Bomba P102

DO1= VARIADOR P101
DO2= VARIADOR P103A
DO3= B. ROJO
DO4= B. AMARILLO
DO5= B. VERDE

Asignación de entradas análogas tablero control de procesos

AI0=LT-101
AI1=FT-101B
AI2=PT101
AI3=FT101A
AI4=FT_101C

Asignación de salidas análogas tablero control de procesos

AO0=BOMBA P101
AO1=POSICIONADOR FT101C
AO3=BOMBA P103A
AO2=posicionador FT101A

Direccionamiento Entre HMI y PLC proceso.

A continuación se dará el direccionamiento entre el controlador del área de procesos y el panel
HMI para el control de la planta de instrumentación completa.

NOTA: Aquellos que tengan la designación TIPO 2 serán de tipo flotante y serán direccionadas a la
tabla ftMB_Holding_Registers_4X_FloatS2 y los demás de tipo entero serán direccionados a la
tabla ntMB_Holding_Registers_4X_IntS2.
Botón virtual MANUAL = ntMB_xxxx_[200]
Botón virtual AUTOMÁTICO = ntMB_xxxx_[201]
Botón virtual INICIAR = ntMB_xxxx_[202]
Botón virtual PARO EMERGENCIA = ntMB_xxxx_[203]
B. VERDE = ntMB_xxxx_[204]
B. AMARILLA = ntMB_xxxx_[205]
B. ROJA = ntMB_xxxx_[206]
Botón virtual AUTOMÁTICO MANUAL TABLERO = ntMB_xxxx_[ 207]
Selector virtual P_103B = ntMB_xxxx_[208]
Selector virtual CS_105 = ntMB_xxxx_[209]
Selector virtual HE_104 = ntMB_xxxx_[210]
ERROR = ntMB_xxxx_[211]
CONDICIÓN OK= ntMB_xxxx_[213]
ROJO = ntMB_xxxx_[214]
ENTRADA CORRIENTE CALENTADOR = ntMB_xxxx_[215]
ERROR BOMBA P103B = ftMB_xxxx_[216]
ERROR BOMBA P102 = ftMB_xxxx_[217]
Control bomba p101= ftMB_xxxx_[ 218] TIPO 2
control bomba p103a = ftMB_xxxx_[ 219 ] TIPO 2
movimiento p101 = ftMB_xxxx_[220 ]TIPO 2
movimiento p103a = ftMB_xxxx_[221 TIPO 2
modo pid LC101 = ntMB_xxxx_[222]
P_FC101B = ftMB_xxxx_[223] TIPO 2
D_FC101B = ftMB_xxxx_[224] TIPO2

MV FC101B = ftMB_xxxx_[225] TIPO 2

PV FC101B = ftMB_xxxx_[226] TIPO 2
SP FC101B = ftMB_xxxx_[227] TIPO 2
I_FC101B = ftMB_xxxx_[228] TIPO 2
automático manual FC101B = ntMB_xxxx_[229]
A/M LC101B = ntMB_xxxx_[230]
P FC101B= ftMB_xxxx_[231]tipo 2
pv lc101=ftMB_xxxx_[232 ]tipo 2
mv lc101= ftMB_xxxx_[233] tipo 2
sp lc101=ftMB_xxxx_[ 234]tipo 2
p lc101=ftMB_xxxx_[ 235]tipo 2
i lc101= ftMB_xxxx_[236 ]tipo 2
d lc101= ftMB_xxxx_[237] tipo 2
GET SP FC101B= ftMB_xxxx_[238] TIPO 2
A/M lc101 = ntMB_xxxx_[239]
A/M FT101D= ntMB_xxxx_[240]
PV FT101D= ftMB_xxxx_[241] TIPO 2
MV FT101D= ftMB_xxxx_[242] TIPO 2
SP FT101D= ftMB_xxxx_[243] TIPO 2
P FT101D= ftMB_xxxx_[244] TIPO 2
I FT101D= ftMB_xxxx_[245] TIPO 2
D FT101D= ftMB_xxxx_[246] TIPO 2
A/M PC101= ntMB_xxxx_[ 247]
PV PC101= ftMB_xxxx_[248] TIPO 2
MV PC101= ftMB_xxxx_[249] TIPO 2
SP PC101 = ftMB_xxxx_[250] TIPO 2
P PC101= ftMB_xxxx_[251] TIPO 2
I PC101= ftMB_xxxx_[252] TIPO 2
D PC101= ftMB_xxxx_[253] TIPO 2
A/M FC_101A = ntMB_xxxx_[254]
PV FC_101A = ftMB_xxxx_[255] TIPO 2
MV FC_101A = ftMB_xxxx_[256] TIPO 2
SP FC_101A = ftMB_xxxx_[257] TIPO 2
P FC_101A = ftMB_xxxx_[258] TIPO 2
I FC_101A = ftMB_xxxx_[259] TIPO 2
D FC_101A = ftMB_xxxx_[260]TIPO 2
GET SP FC101A= ftMB_xxxx_[261]TIPO 2
A/M TC101A= ntMB_xxxx_[262]
PV TC101A= ftMB_xxxx_[263] TIPO 2
MV TC101A= ftMB_xxxx_[264] TIPO 2
SP TC101A= ftMB_xxxx_[265] tipo2
P TC101A = ftMB_xxxx_[266 ] tipo 2
I TC101A = ftMB_xxxx_[267] tipo 2
D TC101A = ftMB_xxxx_[268] tipo 2
A/M FC101C = ntMB_xxxx_[269]
PV FC101C = ftMB_xxxx_[270] tipo 2
MV FC101C = ftMB_xxxx_[271] tipo 2
SP FC101C = ftMB_xxxx_[272] tipo 2
P FC101C = ftMB_xxxx_[273] tipo 2
I FC101C = ftMB_xxxx_[274] tipo 2
D FC101C = ftMB_xxxx_[275] tipo 2
GET SP FC101C = ftMB_xxxx_[276] tipo 2
SET MV FC101B= ftMB_xxxx_[278] tipo 2
SET MV LC101 = ftMB_xxxx_[279] tipo 2
SET MV FC101D = ftMB_xxxx_[280] tipo 2
SET MV PC101= ftMB_xxxx_[281] tipo 2
SET MV FC101A = ftMB_xxxx_[282] tipo 2
SET MV FC101C = ftMB_xxxx_[283] tipo 2
SET MV TC101A = ftMB_xxxx_[284] tipo2
A/M FC101BD = ntMB_xxxx_[285 ]
PV FC101BD = ftMB_xxxx_[286]
MV FC101BD = ftMB_xxxx_[287]
SP FC101BD = ftMB_xxxx_[288]
P FC101BD = ftMB_xxxx_[289]
I FC101BD = ftMB_xxxx_[290]
D FC101BD = ftMB_xxxx_[291]
SET MV FC101BD = ftMB_xxxx_[292]

DATA SNAP_B

DATA 0 = ESTADO OK.

DATA 1 = BALIZA VERDE HMI
DATA 2 = BALIZA ROJA HMI
DATA 3 = ERROR BOMBA P103B
DATA 4 = ERROR BOMBA P102
Data 5 = Control bomba p102
Data 6 = error nivel lt103
Data 7 = error nivel lt102
Data 8 = Iniciar proceso
baliza amarilla data 9

AÑADIR A LA PROGRAMACIÓN.

Control de bomba p102

arranque de variadores bomba p101 y p103a
control de posicionadores hart y profibus
