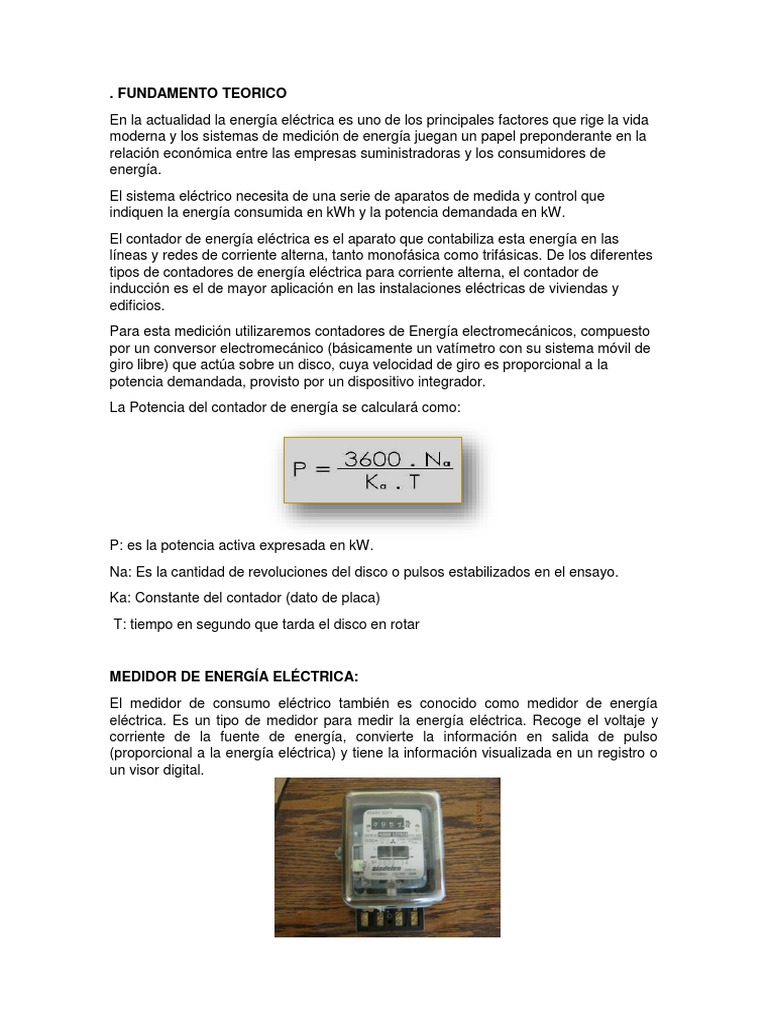

FUNDAMENTO TEORICO
En la actualidad la energía eléctrica es uno de los principales factores que rige la vida
moderna y los sistemas de medición de energía juegan un papel preponderante en la
relación económica entre las empresas suministradoras y los consumidores de
energía.
El sistema eléctrico necesita de una serie de aparatos de medida y control que
indiquen la energía consumida en kWh y la potencia demandada en kW.
El contador de energía eléctrica es el aparato que contabiliza esta energía en las
líneas y redes de corriente alterna, tanto monofásica como trifásicas. De los diferentes
tipos de contadores de energía eléctrica para corriente alterna, el contador de
inducción es el de mayor aplicación en las instalaciones eléctricas de viviendas y
edificios.
Para esta medición utilizaremos contadores de Energía electromecánicos, compuesto
por un conversor electromecánico (básicamente un vatímetro con su sistema móvil de
giro libre) que actúa sobre un disco, cuya velocidad de giro es proporcional a la
potencia demandada, provisto por un dispositivo integrador.
La Potencia del contador de energía se calculará como:

P: es la potencia activa expresada en kW.

Na: Es la cantidad de revoluciones del disco o pulsos estabilizados en el ensayo.
Ka: Constante del contador (dato de placa)
T: tiempo en segundo que tarda el disco en rotar

MEDIDOR DE ENERGÍA ELÉCTRICA:

El medidor de consumo eléctrico también es conocido como medidor de energía
eléctrica. Es un tipo de medidor para medir la energía eléctrica. Recoge el voltaje y
corriente de la fuente de energía, convierte la información en salida de pulso
(proporcional a la energía eléctrica) y tiene la información visualizada en un registro o
un visor digital.
El medidor de energía eléctrica es un aparato que contabiliza la energía en las líneas y
redes de corriente alterna, tanto monofásicas y trifásicas.
Estos instrumentos funcionan bajo el principio de inducción magnética, producido por la
circulación de corriente.
. CLASIFCACIÓN DE LOS MEDIDORES DE ENERGIA ELÉCTRICA:
Existen varios tipos de medidores dependiendo de su construcción, tipo de energía que
mide, clase de precisión y conexión a la red eléctrica.

- DEACUERDO CON SU CONSTRUCCIÓN:

Pueden clasificarse en tres grupos:

 Medidores electromecánicos: o medidores de inducción, compuesto por un conversor

electromecánico (básicamente un vatímetro con su sistema móvil de giro libre) que
actúa sobre un disco, cuya velocidad de giro es proporcional a la potencia
demandada, provisto de un dispositivo integrador.

 Medidores electromecánicos con registrador electrónico: el disco giratorio del

medidor de inducción se configura para generar un tren de pulsos (un valor
determinado por cada rotación del disco, p.e. 5 pulsos) mediante un captador óptico
que sensa marcas grabadas en su cara superior. Estos pulsos son procesados por
un sistema digital el cual calcula y registra valores de energía y de demanda. El
medidor y el registrador pueden estar alojados en la misma unidad o en módulos
separados.

 Medidores totalmente electrónicos: la medición de energía y el registro se realizan

por medio de un proceso análogo-digital (sistema totalmente electrónico) utilizando
un microprocesador y memorias. A su vez, de acuerdo a las facilidades
implementadas, estos medidores se clasifican como:

 Medidores de demanda: miden y almacenan la energía total y una única

demanda en las 24 hs. (un solo períodos, una sola tarifa).

 Medidores multitarifa: miden y almacenan energía y demanda en diferentes

tramos de tiempo de las 24 hs., a los que le corresponden diferentes tarifas
 (cuadrantes múltiples). Pueden registrar también la energía reactiva, factor de
potencia, y parámetros especiales adicionales.

Para los pequeños consumidores, industriales y domiciliarios, se mantiene aún el uso

de medidores de inducción de energía activa y reactiva. Para los medianos
consumidores se instalan generalmente medidores electrónicos. Para los grandes
consumidores, a fin de facilitar la tarea de medición y control, el medidor permite además
la supervisión a distancia vía módem (en muchas marcas incorporado al medidor).

- DE ACUERDO CON LA ENERGÍA QUE MIDEN:

 Medidores de energía activa: Mide el consumo de energía activa en kilovatios – Hora.

 Medidores de energía reactiva: Mide el consumo de energía reactiva en kilovares –

hora. La energía reactiva se mide con medidores electrónicos que miden tanto la
energía activa como la energía reactiva.

- DEACUERDO CON LA CONEXIÓN EN LA RED:

 Medidor monofásico bifilar: Se utiliza para el registro de consumo en una acometida

que tenga un solo conductor activo o fase y un conductor no activo o neutro.

 Medidor monofásico trifilar: Se utiliza para el registro del consumo de una acometida
monofásica de fase partida (110/220 V) donde se tienen dos conductores activos y
uno no activo o neutro.

 Medidor bifásico trifilar: Se utiliza para el registro del consumo de energía de una
acometida en B.T de dos fases y tres hilos, alimentadas de la red de B.T de
distribución trifásica.

 Medidor trifásico tetra filar: Se utiliza para el consumo de energía de una acometida
trifásica en B.T de tres fases y cuatro hilos.

 Medidor trifásico trifilar: Se utiliza para el registro de consumo de energía de una

acometida trifásica de tres fases sin neutro.
 - DE ACUERDO CON LA EXACTITUD:

Según la norma NMP 006:1997, los medidores se dividen en 3 clases: 0.5, 1 y 2

 Medidores Clase 0.5: Los medidores de energía activa para corriente alterna de la
Clase 0.5 se utilizan para la medición de cantidades de energía muy grandes, pero
con un pequeño campo de carga. La instalación de estos medidores debe realizarse
con mucho cuidado, eliminando o reduciendo al mínimo las magnitudes de influencia
externas tales como los campos magnéticos, la no verticalidad y la variación de la
temperatura ambiente. Se utilizan para medir la energía activa suministrada en
bloque en punto de frontera con otras empresas electrificadoras o grandes
consumidores.

 Medidores Clase 1: Incluye los medidores trifásicos para medir energía activa y
reactiva de grandes consumidores.

 Medidores Clase 2: Es la clasificación básica e incluye los medidores monofásicos y

trifásicos para medir energía activa en casas, oficinas, locales comerciales y
pequeñas industrias.
El índice de clase 0,5, 1, y 2 significa los límites de error porcentual admisible para todos
los valores de corriente entre el 10% nominal y la I máxima con un factor de potencia
iguala uno.

AMPERIMETRO
Un amperímetro es un instrumento que se utiliza para medir la intensidad de corriente
que está circulando por un circuito eléctrico.
Los amperímetros, en esencia, están constituidos por un galvanómetro cuya escala ha
sido graduada en amperios.
Para efectuar la medida de la intensidad de la corriente circulante, el amperímetro ha
de colocarse en serie, para que sea atravesado por dicha corriente. Esto nos lleva a
que el amperímetro debe poseer una resistencia interna lo más pequeña posible, a fin
de que no produzca una caída de tensión apreciable.
VATIMETRO
El vatímetro es un instrumento electrodinámico para medir la potencia eléctrica o la
tasa de su suministro de energía eléctrica de un circuito eléctrico.
Consistiendo en una bobina fija del alambre y de una bobina vecina del alambre
suspendida para ser movible.
Las bobinas fijas se conectan en serie con el circuito, mientras la móvil se conecta en
paralelo. Una corriente que circule por las bobinas fijas genera un campo
electromagnético cuya potencia es proporcional a la corriente y está en fase con ella.
La bobina móvil tiene, por regla general, una resistencia grande conectada en serie
para reducir la corriente que circula por ella.

VOLTIMETRO
El aparato destinado a medir el voltaje (caída de tensión o diferencia de potencial)
entre los extremos de un elemento del circuito por el que circula corriente, se
llama voltímetro.
Se basa en el mismo principio que el amperímetro y se coloca en paralelo al elemento
entre cuyos extremos se va a medir la diferencia de potencial.
Para efectuar la medida de la diferencia de potencial el voltímetro ha de colocarse en
paralelo; esto es, en derivación sobre los puntos entre los que tratamos de efectuar la
medida.
Esto nos lleva a que el voltímetro debe poseer una resistencia interna lo más alta
posible, a fin de que no produzca un consumo apreciable, lo que daría lugar a una
medida errónea de la tensión.
. OBJETIVOS
- Dar a conocer e identificar los elementos de equipamiento en instalaciones
eléctricas en viviendas y edificios.
- Permitir familiarizar y conocer y al alumno, con los instrumentos de medición
(analógicos o digitales) como: Voltímetro, vatímetro, contador de energía y
autotransformador monofásico.
- Realizar correctamente las conexiones y la medición de los parámetros
eléctricos (Tensión, corriente, frecuencia, potencia y energía) con los
instrumentos analógicos y digitales.
- Identificar diferentes esquemas eléctricos y su optimización.
- Diseñar una instalación eléctrica residencial, utilizando conocimientos
aprendidos en este laboratorio.

. EQUIPOS Y MATERIALES
 Vatímetro Multímetro

Amperímetro Cables conectores

Contador de energía Lámparas incandescentes
