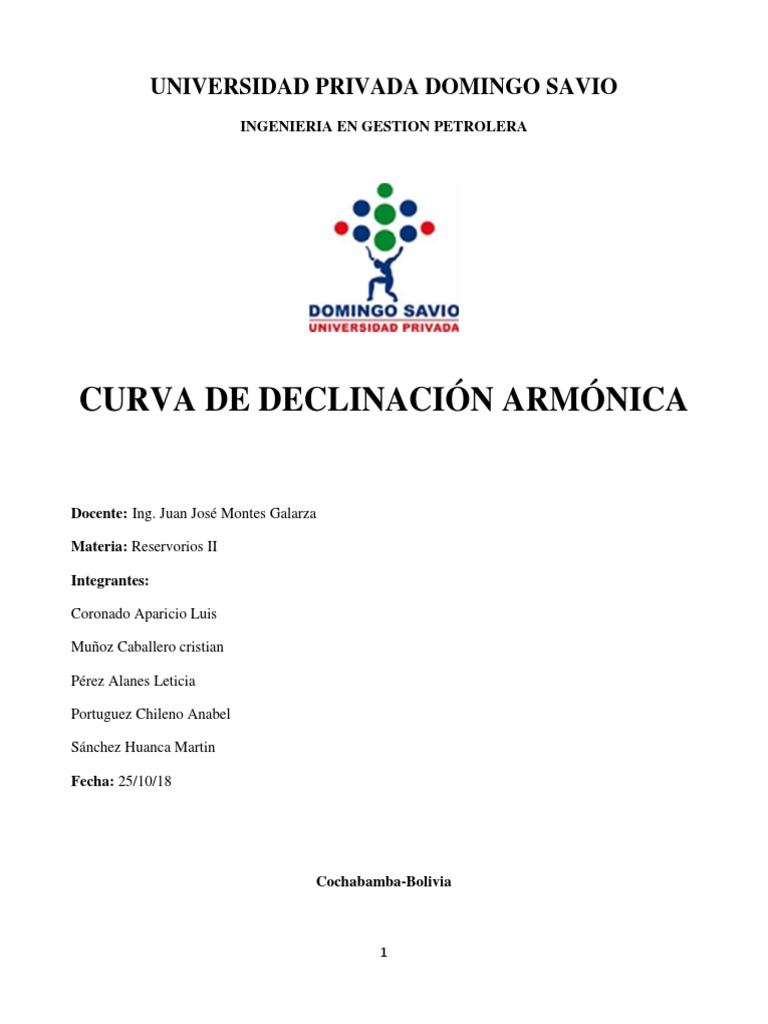

UNIVERSIDAD PRIVADA DOMINGO SAVIO
INGENIERIA EN GESTION PETROLERA
CURVA DE DECLINACIÓN ARMÓNICA
Docente: Ing. Juan José Montes Galarza
Materia: Reservorios II
Integrantes:
Coronado Aparicio Luis
Muñoz Caballero cristian
Pérez Alanes Leticia
Portuguez Chileno Anabel
Sánchez Huanca Martin
Fecha: 25/10/18
Cochabamba-Bolivia
1

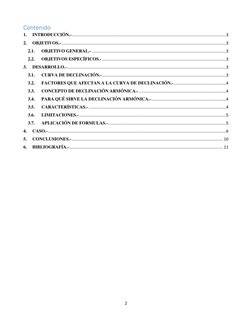

Contenido
1. INTRODUCCIÓN.-........................................................................................................................................3
2. OBJETIVOS.-.................................................................................................................................................3
2.1. OBJETIVO GENERAL.- ......................................................................................................................3
2.2. OBJETIVOS ESPECÍFICOS.- .............................................................................................................3
3. DESARROLLO.-............................................................................................................................................3
3.1. CURVA DE DECLINACIÓN.- .............................................................................................................3
3.2. FACTORES QUE AFECTAN A LA CURVA DE DECLINACIÓN.- ..............................................4
3.3. CONCEPTO DE DECLINACIÓN ARMÓNICA.- .............................................................................4
3.4. PARA QUÉ SIRVE LA DECLINACIÓN ARMÓNICA.-..................................................................4
3.5. CARACTERÍSTICAS.- .........................................................................................................................4
3.6. LIMITACIONES.- .................................................................................................................................5
3.7. APLICACIÓN DE FORMULAS.-........................................................................................................5
4. CASO.-.............................................................................................................................................................6
5. CONCLUSIONES.-..................................................................................................................................... 10
6. BIBLIOGRAFÍA.-....................................................................................................................................... 11
2

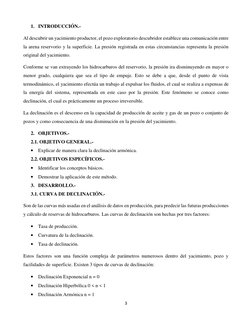

1. INTRODUCCIÓN.-
Al descubrir un yacimiento productor, el pozo exploratorio descubridor establece una comunicación entre
la arena reservorio y la superficie. La presión registrada en estas circunstancias representa la presión
original del yacimiento.
Conforme se van extrayendo los hidrocarburos del reservorio, la presión ira disminuyendo en mayor o
menor grado, cualquiera que sea el tipo de empuje. Esto se debe a que, desde el punto de vista
termodinámico, el yacimiento efectúa un trabajo al expulsar los fluidos, el cual se realiza a expensas de
la energía del sistema, representada en este caso por la presión. Este fenómeno se conoce como
declinación, el cual es prácticamente un proceso irreversible.
La declinación es el descenso en la capacidad de producción de aceite y gas de un pozo o conjunto de
pozos y como consecuencia de una disminución en la presión del yacimiento.
2. OBJETIVOS.-
2.1. OBJETIVO GENERAL.-
Explicar de manera clara la declinación armónica.
2.2. OBJETIVOS ESPECÍFICOS.-
Identificar los conceptos básicos.
Demostrar la aplicación de este método.
3. DESARROLLO.-
3.1. CURVA DE DECLINACIÓN.-
Son de las curvas más usadas en el análisis de datos en producción, para predecir las futuras producciones
y cálculo de reservas de hidrocarburos. Las curvas de declinación son hechas por tres factores:
Tasa de producción.
Curvatura de la declinación.
Tasa de declinación.
Estos factores son una función compleja de parámetros numerosos dentro del yacimiento, pozo y
facilidades de superficie. Existen 3 tipos de curvas de declinación:
Declinación Exponencial n = 0
Declinación Hiperbólica 0 < n < 1
Declinación Armónica n = 1
3

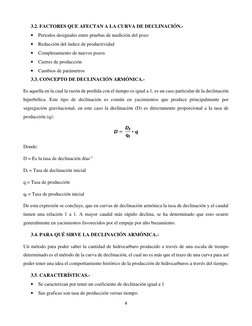

3.2. FACTORES QUE AFECTAN A LA CURVA DE DECLINACIÓN.-
Periodos desiguales entre pruebas de medición del pozo
Reducción del índice de productividad
Completamiento de nuevos pozos
Cierres de producción
Cambios de parámetros
3.3. CONCEPTO DE DECLINACIÓN ARMÓNICA.-
Es aquella en la cual la razón de perdida con el tiempo es igual a 1, es un caso particular de la declinación
hiperbólica. Este tipo de declinación es común en yacimientos que produce principalmente por
segregación gravitacional, en este caso la declinación (D) es directamente proporcional a la tasa de
producción (q):
= ∗
Donde:
D = Es la tasa de declinación días-1
Di = Tasa de declinación inicial
q = Tasa de producción
qi = Tasa de producción inicial
De esta expresión se concluye, que en curvas de declinación armónica la tasa de declinación y el caudal
tienen una relación 1 a 1. A mayor caudal más rápido declina, se ha determinado que esto ocurre
generalmente en yacimientos favorecidos por el empuje por alto buzamiento.
3.4. PARA QUÉ SIRVE LA DECLINACIÓN ARMÓNICA.-
Un método para poder saber la cantidad de hidrocarburo producido a través de una escala de tiempo
determinado es el método de la curva de declinación, el cual no es más que el trazo de una curva para así
poder tener una idea el comportamiento histórico de la producción de hidrocarburos a través del tiempo.
3.5. CARACTERÍSTICAS.-
Se caracterizan por tener un coeficiente de declinación igual a 1
Sus graficas son tasa de producción versus tiempo.
4
Otra grafica es de tasa de producción versus producción acumulada.
3.6. LIMITACIONES.-
No aplica en la fase inicial del yacimiento ya que no se tiene suficientes datos
No se recomienda, predecir más allá del tiempo de los datos suministrados (ejm: datos de
producción suministradas de los últimos 5 años, permiten predecir los siguientes 5 años).
Cualquier cambio en la condición mecánica del pozo o algún trabajo de estimulación afectara la
curva.
No se recomienda usarlo en pozos de flujo transitorio, yacimientos tight gas o yacimientos
fracturados. Solo en yacimientos convencionales
3.7. APLICACIÓN DE FORMULAS.-
Calculo del factor de declinación anual da:
= ∗ (1 − )
En este tipo de curva, la tasa de declinación nominal es proporcional a la tasa de producción:
= =1 → =
Donde la constante (b) es determinada bajo condiciones iniciales, como:
5

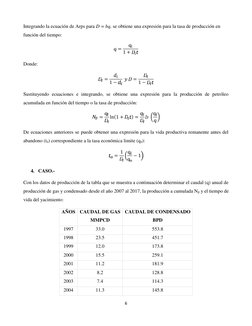

Integrando la ecuación de Arps para D = bq, se obtiene una expresión para la tasa de producción en
función del tiempo:
=
1+
Donde:
= =
1− 1−
Sustituyendo ecuaciones e integrando, se obtiene una expresión para la producción de petróleo
acumulada en función del tiempo o la tasa de producción:
= ln(1 + )=
De ecuaciones anteriores se puede obtener una expresión para la vida productiva remanente antes del
abandono (ta) correspondiente a la tasa económica limite (qa):
1
= −1
4. CASO.-
Con los datos de producción de la tabla que se muestra a continuación determinar el caudal (q) anual de
producción de gas y condensado desde el año 2007 al 2017, la producción a cumulada Np y el tiempo de
vida del yacimiento:
AÑOS CAUDAL DE GAS CAUDAL DE CONDENSADO
MMPCD BPD
1997 33.0 553.8
1998 23.5 451.7
1999 12.0 173.8
2000 15.5 259.1
2001 11.2 181.9
2002 8.2 128.8
2003 7.4 114.3
2004 11.3 145.8
6
2005 10.6 122.5
2006 10.5 95.3

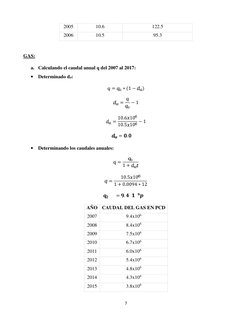

GAS:
a. Calculando el caudal anual q del 2007 al 2017:
Determinado da:
= ∗ (1 − )
= −1
10.6 10
= −1
10.5 10
= .
Determinando los caudales anuales:
=
1+
10.5 10
=
1 + 0.0094 ∗ 12
= .
AÑO CAUDAL DEL GAS EN PCD
2007 9.4x106
2008 8.4x106
2009 7.5x106
2010 6.7x106
2011 6.0x106
2012 5.4x106
2013 4.8x106
2014 4.3x106
2015 3.8x106
7
2016 3.4x106
2017 3.1x106

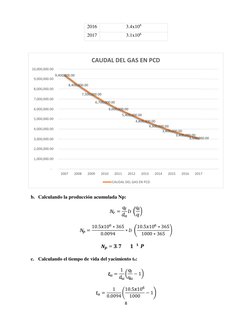

CAUDAL DEL GAS EN PCD
10,000,000.00
9,400,000.00
9,000,000.00
8,400,000.00
8,000,000.00
7,500,000.00
7,000,000.00
6,700,000.00
6,000,000.00 6,000,000.00
5,400,000.00
5,000,000.00
4,800,000.00
4,300,000.00
4,000,000.00
3,800,000.00
3,400,000.00
3,000,000.00 3,100,000.00
2,000,000.00
1,000,000.00
-
2007 2008 2009 2010 2011 2012 2013 2014 2015 2016 2017
CAUDAL DEL GAS EN PCD
b. Calculando la producción acumulada Np:
10.5 10 ∗ 365 10.5 10 ∗ 365
= ∗
0.0094 1000 ∗ 365
= .
c. Calculando el tiempo de vida del yacimiento ta:
1
= −1
1 10.5 10
= −1
0.0094 1000
8
= . ñ
CONDENSADO:
a. Calculando el caudal anual q del 2007 al 2017:
Determinando da:
= ∗ (1 − )
= −1
122.5
= −1
95.3
= .
Determinando los caudales anuales:
=
1+
95.3
=
1 + 0.222 ∗ 12
= .
AÑO CAUDAL DEL CONDENSADO EN BPD
2007 26.009
2008 7.098
2009 1.937
2010 0.529
2011 0.144
2012 0.089
2013 0.011
2014 0.003
2015 0.00008
2016 0.0002
2017 0.00005
9

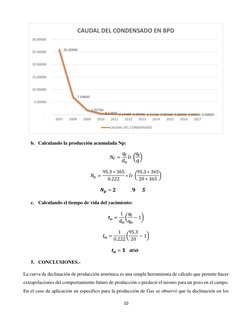

CAUDAL DEL CONDENSADO EN BPD
30.00000
26.00900
25.00000
20.00000
15.00000
10.00000
7.09800
5.00000
1.93700
- 0.52900 0.14400 0.08900 0.01100 0.00300 0.00008 0.00020 0.00005
2007 2008 2009 2010 2011 2012 2013 2014 2015 2016 2017
CAUDAL DEL CONDENSADO
b. Calculando la producción acumulada Np:
95.3 ∗ 365 95.3 ∗ 365
= ∗
0.222 20 ∗ 365
= .
c. Calculando el tiempo de vida del yacimiento:
1
= −1
1 95.3
= −1
0.222 20
= ñ
5. CONCLUSIONES.-
La curva de declinación de producción armónica es una simple herramienta de cálculo que permite hacer
extrapolaciones del comportamiento futuro de producción o predecir el mismo para un pozo en el campo.
En el caso de aplicación en específico para la producción de Gas se observó que la declinación en los
10
caudales producción es paulatina en el periodo de tiempo analizado, que va de 9.4 MMpcd a 3.1 MMpcd,
por otra parte en el cálculo de la vida útil del yacimiento se tiene un valor a nuestro parecer exagerado,
según el cálculo realizado la vida de producción del yacimiento de 1.117.000 años, hablamos de más de
mil años de vida útil.
En el caso de la producción de Condensado se observa una declinación rápida en los caudales de
producción en el periodo de tiempo analizado, en comparación a los primeros 10 años, se ve una
producción que va de 26.01 bpd a 0.00005 bpd, este comportamiento nos dice que los caudales tienen
una declinación rápida ya que para el año 2010 la producción será de solo 0.5 barriles por día, para el
cálculo de la vida de producción del yacimiento obtuvimos 17 años de vida productiva, en este lapso de
tiempo el pozo será productor.
6. BIBLIOGRAFÍA.-
https://es.scribd.com/doc/314611190/Curva-de-Declinacion-Armonica
https://www.lacomunidadpetrolera.com/2008/02/declinacin-armnica.html
https://www.lacomunidadpetrolera.com/2009/05/curvas-de-declinacion-de-la-produccion.html
https://es.slideshare.net/luiscarlitos100/curvas-de-declinacion
