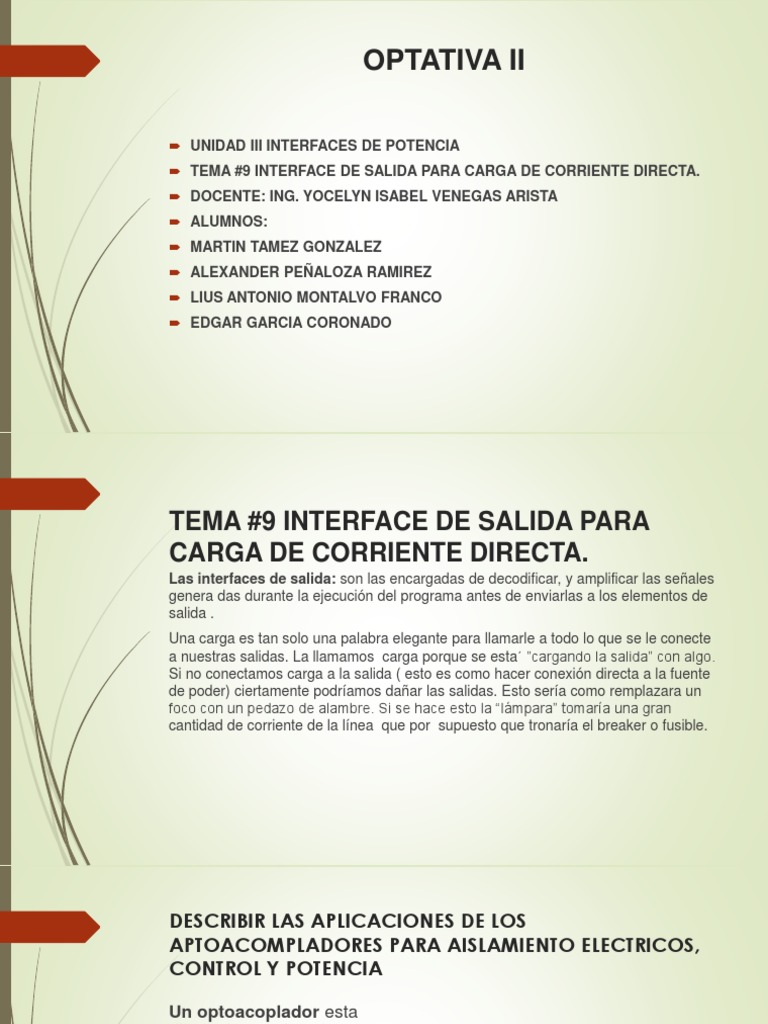

OPTATIVA II

 UNIDAD III INTERFACES DE POTENCIA

 TEMA #9 INTERFACE DE SALIDA PARA CARGA DE CORRIENTE DIRECTA.
 DOCENTE: ING. YOCELYN ISABEL VENEGAS ARISTA
 ALUMNOS:
 MARTIN TAMEZ GONZALEZ
 ALEXANDER PEÑALOZA RAMIREZ
 LIUS ANTONIO MONTALVO FRANCO
 EDGAR GARCIA CORONADO
TEMA #9 INTERFACE DE SALIDA PARA
CARGA DE CORRIENTE DIRECTA.
Las interfaces de salida: son las encargadas de decodificar, y amplificar las señales
genera das durante la ejecución del programa antes de enviarlas a los elementos de
salida .
Una carga es tan solo una palabra elegante para llamarle a todo lo que se le conecte
a nuestras salidas. La llamamos carga porque se esta´ ”cargando la salida” con algo.
Si no conectamos carga a la salida ( esto es como hacer conexión directa a la fuente
de poder) ciertamente podríamos dañar las salidas. Esto sería como remplazara un
foco con un pedazo de alambre. Si se hace esto la “lámpara” tomaría una gran
cantidad de corriente de la línea que por supuesto que tronaría el breaker o fusible.
DESCRIBIR LAS APLICACIONES DE LOS
APTOACOMPLADORES PARA AISLAMIENTO ELECTRICOS,
CONTROL Y POTENCIA

Un optoacoplador esta
diseñado con dos elementos
principalmente. El primero es un
LED infrarrojo, este dispositivo
activa ” remotamente ” al opto-
transistor. El segundo elemento
es el dispositivo electrónico de
control. Dependiendo del tipo,
este puede ser un opto-
transistor, un TRIAC, un
transistor Darlington, SCR o una
compuerta digital [1][2]. Figura-1. Optoacoplador diagrama
general con salida a opto-transistor.
diagrama eléctrico o electrónico de los
distintos tipos.
 TRIAC (3)
 Transistor (1)
 TRIAC con detector de cruce
por cero
 Transistor Darlington (4)
 Lógica
 Mosfet (2)
OPTOACOPLADOR Y SUS APLICACIONES
Las aplicaciones de optoacopladores
incluyen el de activar cargas que
puedan inducir ruido eléctrico al
sistema de control. Cuando una carga
inductiva como un motor se activa y
desactiva produce perturbaciones
como por ejemplo eléctricas en la
alimentación del sistema. Incluso
cargas que consumen mucha
potencia de la fuente pueden drenar
momentáneamente el voltaje o la
corriente que dicha fuente sumista. Los
optoacopladores se usan para aislar a
estas perturbaciones electrónicas.
Comúnmente se usan a los
optoacopladores con otros elementos
de control como MOSFET’s, TRIACS,
transistores de potencia, relevadores
mecánicos o relevadores de estado
solido. En este caso, cuando se usan
en conjunto con otros circuitos
electrónicos, el objetivo es aislar a la
fuente del sistema de control de las
perturbaciones que puedan ocasionar
el encendido o apagado de los
actuadores como motores, luces, etc.
En conclusión las perturbaciones eléctricas que
pueden ocasionar una carga a tu sistema
indebido, es recomendable el uso de fuentes de
alimentación separadas y usar un optoacoplador.
este dispositivo no puede controlar mucha
potencia. Entonces es necesario usarlo con un
elemento que pueda controlar mayor potencia.
El optoacoplador es una de las mejores
opciones para aislar dos etapas eléctricas.
Algunos de los optoacopladores más usados
para aplicaciones educativas son:
 4N25 – Salida para transistor
 MOC3011 – Optoacoplador con salida
para TRIAC
 MOC3010 – Salida a TRIAC
 4N35 – Salida a un transistor
 PC817 – Salida a transistor
EXPLICAR LA APLICACIÓN DE TRANSISTORES COMO
COMMUTADOR PARA CARGA CORRIENTE DIRECTA Y
CONFIGURACION PUENTE “H”

El transistor es un dispositivo
electrónico semiconductor que
cumple funciones de amplificador,
oscilador, conmutador o rectificador. El
término "transistor" es la contracción en
inglés de transfer resistor
("resistencia de transferencia").
Actualmente se los encuentra
prácticamente en todos los enseres
domésticos de uso diario: radios,
televisores, grabadoras, reproductores
de audio y vídeo, hornos de microondas,
lavadoras, automóviles, etc..
 EL TRANSISTOR COMO CONMUTADOR

Un circuito básico a transistor como el

ilustrado en la Figura 1 a), conforma un
circuito inversor; es decir que su salida es de
bajo nivel cuando la señal de entrada es alta
y viceversa. El mismo está calculado de
manera que el transistor esté en la zona de
corte (punto B) o saturación (punto A), Figura
1 d), dependiendo si el valor de la función de
entrada vale 0 o +V, respectivamente.
Trabajando de esta manera el transistor se
comporta como un interruptor controlado,
realizando transiciones entre la saturación y
el corte. Se observa que el interruptor está
controlado por la corriente de base: Cuando
el transistor está al corte no fluye corriente y Figura 1: Circuito de conmutación
el interruptor está abierto (Figura 1c), cuando
básico: a)Configuración. b) Llave
el transistor está saturado fluye la máxima
corriente de colector y el interruptor está cerrada (punto A). c) llave abierta
cerrado (Figura 1b). (punto B). d) Recta de carga y puntos
de funcionamiento.
En la Figura2 se representa la respuesta del
transistor del circuito de la Figura 1 cuando se
aplica a su entrada un impulso rectangular.
Desde el instante en que la tensión aplicada en
el borne VE pasa del valor 0 a +V, hasta que la
intensidad de colector alcanza el 90% de su
valor final Ics, y el transistor llega a la
saturación, se observa que transcurre un cierto
tiempo llamado ton. Igualmente, desde el
momento en que la tensión en el borne VE
pasa del valor +V a 0 hasta que la intensidad
del colector alcanza el 10% de Ics transcurre un
tiempo llamado toff. Siendo ton el tiempo de
conmutación del estado de corte al de
saturación o tiempo de encendido, mientras
que a toff se lo denomina tiempo de
conmutación del estado de saturación al
corte, o tiempo de corte o apagado.
 Tiempos de conmutación del transistor

Tiempo de retardo: td (delay time): Intervalo de

tiempo entre el punto correspondiente al
instante de aplicación de la señal de entrada y
el punto en que la señal de salida toma el 10%
de su valor final. Este tiempo de retraso se
debe, principalmente a dos factores: 1.-
Cuando un transistor actúa como conmutador,
se lo polariza inversamente para llevarlo al
corte, con lo cual la capacidad de la juntura
base-emisor se carga a ese valor de tensión
negativa; por tal razón para pasarlo a la
conducción (saturación) se necesita de cierto
tiempo para descargar y cargar ese
condensador. A mayor valor de polarización
inversa mayor será ese retardo. 2.- Se requiere
de cierto tiempo para que la corriente de
emisor se difunda a través de la región de la
base.

Figura 2: Tiempos de conmutación del transistor

Puente H

Un Puente en H es un circuito Puente H

electrónico que generalmente se usa
para permitir a un motor eléctrico DC
girar en ambos sentidos, avance y
retroceso. Son ampliamente usados en
robótica y como convertidores de
potencia. Los puentes H están
disponibles como circuitos integrados,
pero también pueden construirse a partir
de componentes discretos.
El término "puente H" proviene de la
típica representación gráfica del circuito.
Un puente H se construye con 4
interruptores (mecánicos o mediante
transistores). Cuando los interruptores
S1 y S4 (ver primera figura) están
cerrados (y S2 y S3 abiertos) se aplica
una tensión positiva en el motor,
haciéndolo girar en un sentido. Abriendo
los interruptores S1 y S4 (y cerrando S2
y S3), el voltaje se invierte, permitiendo
el giro en sentido inverso del motor.
APLICACIONES

Como hemos dicho el puente H se usa

para invertir el giro de un motor, pero
también puede usarse para frenarlo (de
manera brusca), al hacer un corto entre
las bornas del motor, o incluso puede
usarse para permitir que el motor frene
bajo su propia inercia, cuando
desconectamos el motor de la fuente
que lo alimenta. En el siguiente cuadro
se resumen las diferentes acciones.
