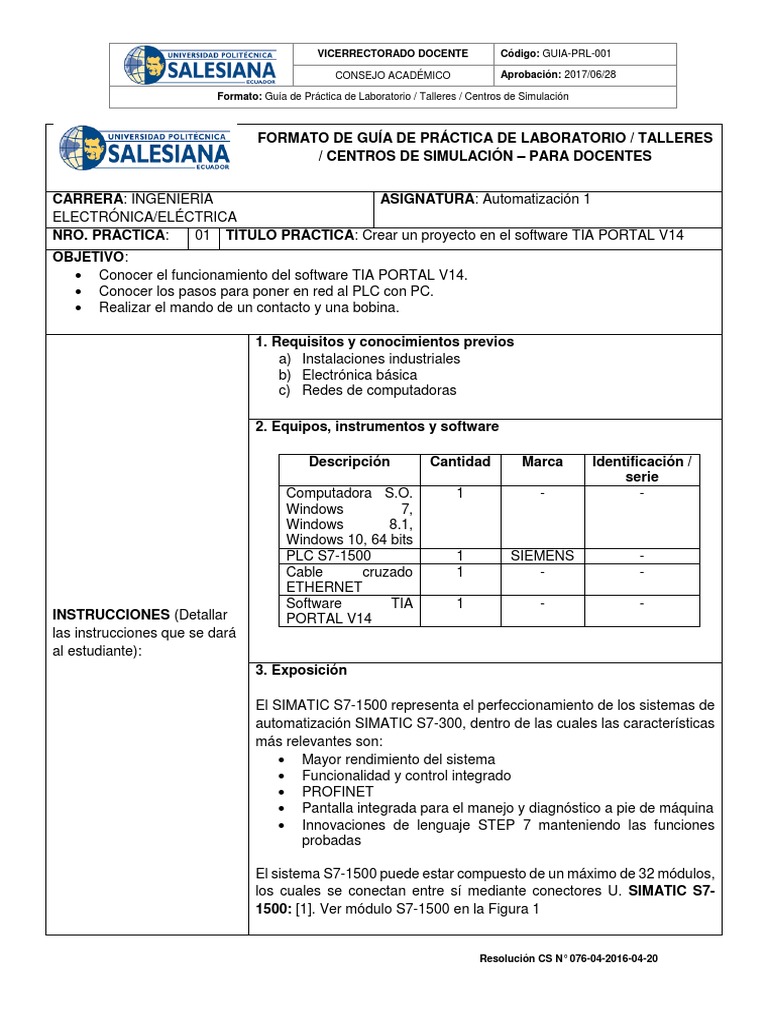

FORMATO DE GUÍA DE PRÁCTICA DE LABORATORIO / TALLERES

/ CENTROS DE SIMULACIÓN – PARA DOCENTES

CARRERA: INGENIERÍA ASIGNATURA: Automatización 1

ELECTRÓNICA/ELÉCTRICA
NRO. PRÁCTICA: 01 TÍTULO PRÁCTICA: Crear un proyecto en el software TIA PORTAL V14
OBJETIVO:
 Conocer el funcionamiento del software TIA PORTAL V14.
 Conocer los pasos para poner en red al PLC con PC.
 Realizar el mando de un contacto y una bobina.

1. Requisitos y conocimientos previos

a) Instalaciones industriales
b) Electrónica básica
c) Redes de computadoras

2. Equipos, instrumentos y software

Descripción Cantidad Marca Identificación /

serie
Computadora S.O. 1 - -
Windows 7,
Windows 8.1,
Windows 10, 64 bits
PLC S7-1500 1 SIEMENS -
Cable cruzado 1 - -
ETHERNET
Software TIA 1 - -
INSTRUCCIONES (Detallar PORTAL V14
las instrucciones que se dará
al estudiante):
3. Exposición

El SIMATIC S7-1500 representa el perfeccionamiento de los sistemas de

automatización SIMATIC S7-300, dentro de las cuales las características
más relevantes son:
 Mayor rendimiento del sistema
 Funcionalidad y control integrado
 PROFINET
 Pantalla integrada para el manejo y diagnóstico a pie de máquina
 Innovaciones de lenguaje STEP 7 manteniendo las funciones
probadas

El sistema S7-1500 puede estar compuesto de un máximo de 32 módulos,

los cuales se conectan entre sí mediante conectores U. SIMATIC S7-
1500: [1]. Ver módulo S7-1500 en la Figura 1

Resolución CS N° 076-04-2016-04-20
 VICERRECTORADO DOCENTE Código: GUIA-PRL-001

CONSEJO ACADÉMICO Aprobación: 2017/06/28

Formato: Guía de Práctica de Laboratorio / Talleres / Centros de Simulación

Figura 1. Módulo S7-1500 [1].

1. Modulo de alimentación del sistema.
2. CPU.
3. Módulos de periferia.
4. Perfil soporte con perfin DIN integrado.

 TIA PORTAL v14: es un software que posee dos vistas diferentes

de las herramientas disponibles, las cuales son: las funciones de
las herramientas (vista del portal) o una vista orientada a los
elementos del proyecto (vista del proyecto). La vista del portal
ofrece una vista funcional de las tareas del proyecto y organiza las
funciones de las herramientas según las tareas que deban
realizarse, por ejemplo configurar los componentes de hardware y
las redes. La vista del proyecto proporciona acceso a todos los
componentes del proyecto. Puesto que todos estos componentes
se encuentran en un solo lugar, es posible acceder fácilmente a
todas las áreas del proyecto. El proyecto contiene todos los
elementos que se han creado o finalizado [1].

4. Indicar al profesor para su evaluación de funcionamiento.

ACTIVIDADES POR DESARROLLAR

(Anotar las actividades que deberá seguir el estudiante para el cumplimiento de la práctica)

1. Abrir el software TIA PORTAL V14

2. A continuación elegir la opción crear proyecto, y proceder a asignar un nombre al

proyecto, así como la ruta de acceso y luego dar clic en crear. Ver la figura 2

Resolución CS N° 076-04-2016-04-20
 VICERRECTORADO DOCENTE Código: GUIA-PRL-001

CONSEJO ACADÉMICO Aprobación: 2017/06/28

Formato: Guía de Práctica de Laboratorio / Talleres / Centros de Simulación

Figura 2. Crear proyecto

3. A continuación dentro de primeros pasos se procederá a configurar un dispositivo. Ver

figura 3

Figura 3. Configurar un dispositivo

4. Dentro de agregar un dispositivo elegimos la opción SIMATIC S7-1500, y a continuación el

CPU que para este caso es 1516-3 PN/DP, también se debe elegir la versión, y dar clic en
agregar. Ver figura 4

Figura 4. Agregar un dispositivo

Resolución CS N° 076-04-2016-04-20
 VICERRECTORADO DOCENTE Código: GUIA-PRL-001

CONSEJO ACADÉMICO Aprobación: 2017/06/28

Formato: Guía de Práctica de Laboratorio / Talleres / Centros de Simulación

5. Una vez que tengamos agregado el dispositivo se abrirá una ventana en la cual se mostrara
el CPU, y en la sección catálogo de hardware tendremos los módulos que se pueden
agregar. Ver figura 5

Figura 5. Vista de dispositivos y catálogo de hardware

6. A continuación se debe agregar los módulos que se encuentran en nuestra estación de

trabajo, para esto se debe arrastrar los componentes desde la ventana de catálogo de
hardware lo siguiente. Ver figura 6

DI 32x24VDC HF
DQ 32x24VDC/0.5A HF
AI 8xU/I/RTD/TC ST
AQ 4xU/I ST
PM 190W 120/230VAC

Figura 6. Módulos analógicos y digitales

Resolución CS N° 076-04-2016-04-20
 VICERRECTORADO DOCENTE Código: GUIA-PRL-001

CONSEJO ACADÉMICO Aprobación: 2017/06/28

Formato: Guía de Práctica de Laboratorio / Talleres / Centros de Simulación

7. A continuación desde la ventana árbol de proyecto, dentro de la opción PLC_1 dar clic sobre
variables PLC, y elegir la opción mostrar todas las variables, y se abrirá una ventana con
todas las variables del proyecto. En nuestro caso esta sección esta vacía. Ver figura 7

Figura 7. Variables

8. Para nuestra primera aplicación proceder a declarar las siguientes variables. Ver figura 8

Figura 8. Declaración de variables

Resolución CS N° 076-04-2016-04-20
 VICERRECTORADO DOCENTE Código: GUIA-PRL-001

CONSEJO ACADÉMICO Aprobación: 2017/06/28

Formato: Guía de Práctica de Laboratorio / Talleres / Centros de Simulación

9. Una vez establecidas las variables que se emplearan en nuestro proyecto, procederemos a
crear los bloques de programa como a continuación se describe. Para esto desde el árbol
de proyecto nos situamos sobre bloques de programa. Ver figura 9

Figura 9. Bloques de programa

10. Dentro de bloques de programa nos dirigimos en Main [OB1] y damos doble clic. Ver figura
10

Figura 10. Main [OB1]

11. Después de dar doble clic sobre Main [OB1] se nos desplegara una ventana en la cual
tendremos los segmentos en los cuales se procederá a realizar la programación del PLC.
Ver figura 11.

Figura 11. Ventana de segmentos

Resolución CS N° 076-04-2016-04-20
 VICERRECTORADO DOCENTE Código: GUIA-PRL-001

CONSEJO ACADÉMICO Aprobación: 2017/06/28

Formato: Guía de Práctica de Laboratorio / Talleres / Centros de Simulación

12. A continuación se procederá a crear el siguiente segmento, para lo cual se utilizaran las
herramientas ubicadas en la parte superior del segmento. Ver figura 12

Figura 12. Encendido de una bobina desde un puesto.

13. Dar clic en guardar proyecto. Ver figura 13

Figura 13. Guardar proyecto

14. Antes de cargar nuestro proyecto al PLC, este debe estar en red con la PC para lo cual se
debe proceder de la siguiente manera.

15. Conectar el cable Ethernet entre la PC y el PLC S7-1500. Para lo cual conectar el cable
Ethernet en el puerto de la PC y el otro extremo en el puerto del módulo PLC.

16. Verificar la dirección IP y la máscara que posee el PLC. Para lo cual dentro del árbol del
proyecto, seleccionar la opción Accesos online y dar clic en actualizar dispositivos
accesibles. Ver figura 14

Resolución CS N° 076-04-2016-04-20
 VICERRECTORADO DOCENTE Código: GUIA-PRL-001

CONSEJO ACADÉMICO Aprobación: 2017/06/28

Formato: Guía de Práctica de Laboratorio / Talleres / Centros de Simulación

Figura 14. Actualizar dispositivos accesibles

17. Seleccionar la opción PLC_1 [192.168.0.1] y dar un clic en Online y diagnóstico, aparecerá
la siguiente pantalla. Ver figura 15

Figura 15. Online y diagnostico

18. A continuación dar clic sobre la opción funciones y se desplegara una ventana con la
dirección IP, y la máscara de subred, y dar clic sobre asignar dirección IP. Ver figura 16

Resolución CS N° 076-04-2016-04-20
 VICERRECTORADO DOCENTE Código: GUIA-PRL-001

CONSEJO ACADÉMICO Aprobación: 2017/06/28

Formato: Guía de Práctica de Laboratorio / Talleres / Centros de Simulación

Figura 16. Asignación de dirección IP, y mascara de subred

19. Verificar que en la PC que se está ocupando disponga de una dirección aledaña a la del PLC
S7-1500, para que de esta manera puede existir un ping de conexión entre estos dos
elementos. Para lo cual procederemos a abrir centro de redes y recursos compartidos que
dispone la PC. Ver figura 17

Figura 17. Centro de redes y recursos compartidos

20. Dar clic sobre la opción cambiar configuración del adaptador. Ver figura 18

Figura 18. Cambiar configuración del adaptador

Resolución CS N° 076-04-2016-04-20
 VICERRECTORADO DOCENTE Código: GUIA-PRL-001

CONSEJO ACADÉMICO Aprobación: 2017/06/28

Formato: Guía de Práctica de Laboratorio / Talleres / Centros de Simulación

21. Dentro de la opción Ethernet elegir protocolo de internet versión 4(TCP/IPv4). Ver figura 19

Figura 19. Protocolo de internet versión 4

22. Proceder a asignar la siguiente dirección IP y mascara de subred. Ver figura 20

Figura 20. Asignación de dirección IP y mascara de subred aledaña a la del PLC

23. Verificar si existe conectividad entre el PLC S7-1500 y la PC por medio de un ping de
conexión dentro del software cmd. Ver figura 21

Resolución CS N° 076-04-2016-04-20
 VICERRECTORADO DOCENTE Código: GUIA-PRL-001

CONSEJO ACADÉMICO Aprobación: 2017/06/28

Formato: Guía de Práctica de Laboratorio / Talleres / Centros de Simulación

Figura 21. Ping entre la PC y PLC

24. Si existe conexión entre la PC y el PLC dar clic en el botón Cargar en el dispositivo ubicado
en la parte superior del software TIA PORTAL v14. Ver figura 22

Figura 22 Cargar en dispositivo

25. En la pantalla que parece al presionar en el botón cargar dispositivo, seleccionar la opción
PN/IE dentro de Tipo de interfaz PG/PC, dar clic en iniciar búsqueda. Ver figura 23

Figura 23. Carga en el dispositivo

Resolución CS N° 076-04-2016-04-20
 VICERRECTORADO DOCENTE Código: GUIA-PRL-001

CONSEJO ACADÉMICO Aprobación: 2017/06/28

Formato: Guía de Práctica de Laboratorio / Talleres / Centros de Simulación

26. Cuando el dispositivo de destino sea encontrado aparecerá la siguiente ventana en la cual
daremos clic en parpadear led, y observaremos que un led en el PLC parpadea lo cual indica
que los dispositivos están en red. Ver figura 24

Figura 24. Parpadear led

27. Dar clic en cargar.

28. En la siguiente pantalla en caso de no existir error alguno proceder finalmente a cargar el
proyecto al PLC. Ver la pantalla de verificación de errores en la Figura 25

Figura 25. Pantalla de verificación de errores

Resolución CS N° 076-04-2016-04-20
 VICERRECTORADO DOCENTE Código: GUIA-PRL-001

CONSEJO ACADÉMICO Aprobación: 2017/06/28

Formato: Guía de Práctica de Laboratorio / Talleres / Centros de Simulación

29. A continuación se abrirá la siguiente ventana en donde daremos clic en sobre escribir todo,
cargar y finalizar. Ver figura 26

Figura 26. Cargar programa al PLC

RESULTADO(S) OBTENIDO(S):

Al accionar el interruptor normalmente abierto I0.0 en el banco de trabajo la salida Q0.0 se activa
encendiendo un led, y permanece iluminado hasta accionar el interruptor normalmente cerrado de paro
general. Ver figura 27

Figura 27. Encendido de una bobina

CONCLUSIONES:
Se ha procedido a crear y transferir un bloque de programa para el encendido de una bobina en el PLC
S7-1500 utilizando el software TIA PORTAL, a continuación se ha verificado su correcto funcionamiento
y el cumplimiento de los objetivos planteados.

Resolución CS N° 076-04-2016-04-20
 VICERRECTORADO DOCENTE Código: GUIA-PRL-001

CONSEJO ACADÉMICO Aprobación: 2017/06/28

Formato: Guía de Práctica de Laboratorio / Talleres / Centros de Simulación

RECOMENDACIONES:
Verificar que los módulos que se incorporan en el software TIA PORTAL V14 correspondan a los que se
tienen en la estación de trabajo.
Verificar las direcciones IP y mascara de subred tanto del PLC como de la PC.
Verificar que el CPU disponga de la memory card
Hacer ping entre la PC y el PLC para verificar su conectividad.
Asignar correctamente las direcciones de salidas y entradas digitales así como el tipo de dato.

Docente / Técnico Docente: _____________________________

Firma: _______________________________

Resolución CS N° 076-04-2016-04-20
 VICERRECTORADO DOCENTE Código: GUIA-PRL-001

CONSEJO ACADÉMICO Aprobación: 2017/06/28

Formato: Guía de Práctica de Laboratorio / Talleres / Centros de Simulación

FORMATO DE INFORME DE PRÁCTICA DE LABORATORIO /

TALLERES / CENTROS DE SIMULACIÓN – PARA ESTUDIANTES

CARRERA: ASIGNATURA:
NRO. TÍTULO PRÁCTICA:
PRÁCTICA:
OBJETIVO ALCANZADO:

ACTIVIDADES DESARROLLADAS
1.
2.
3.
4.
5.
6.
N.

RESULTADO(S) OBTENIDO(S):

CONCLUSIONES:

RECOMENDACIONES:

Nombre de estudiante: _____________________________

Firma de estudiante: _______________________________

Resolución CS N° 076-04-2016-04-20
