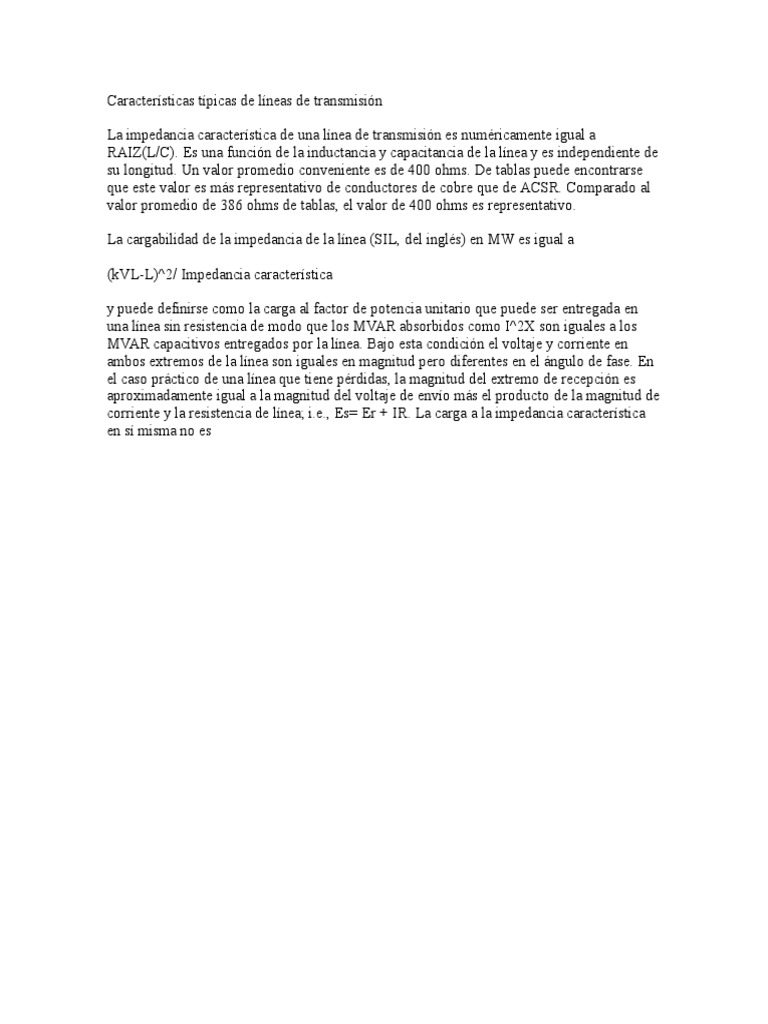

Características típicas de líneas de transmisión

La impedancia característica de una línea de transmisión es numéricamente igual a

RAIZ(L/C). Es una función de la inductancia y capacitancia de la línea y es independiente de
su longitud. Un valor promedio conveniente es de 400 ohms. De tablas puede encontrarse
que este valor es más representativo de conductores de cobre que de ACSR. Comparado al
valor promedio de 386 ohms de tablas, el valor de 400 ohms es representativo.

La cargabilidad de la impedancia de la línea (SIL, del inglés) en MW es igual a

(kVL-L)^2/ Impedancia característica

y puede definirse como la carga al factor de potencia unitario que puede ser entregada en
una línea sin resistencia de modo que los MVAR absorbidos como I^2X son iguales a los
MVAR capacitivos entregados por la línea. Bajo esta condición el voltaje y corriente en
ambos extremos de la línea son iguales en magnitud pero diferentes en el ángulo de fase. En
el caso práctico de una línea que tiene pérdidas, la magnitud del extremo de recepción es
aproximadamente igual a la magnitud del voltaje de envío más el producto de la magnitud de
corriente y la resistencia de línea; i.e., Es= Er + IR. La carga a la impedancia característica
en sí misma no es
