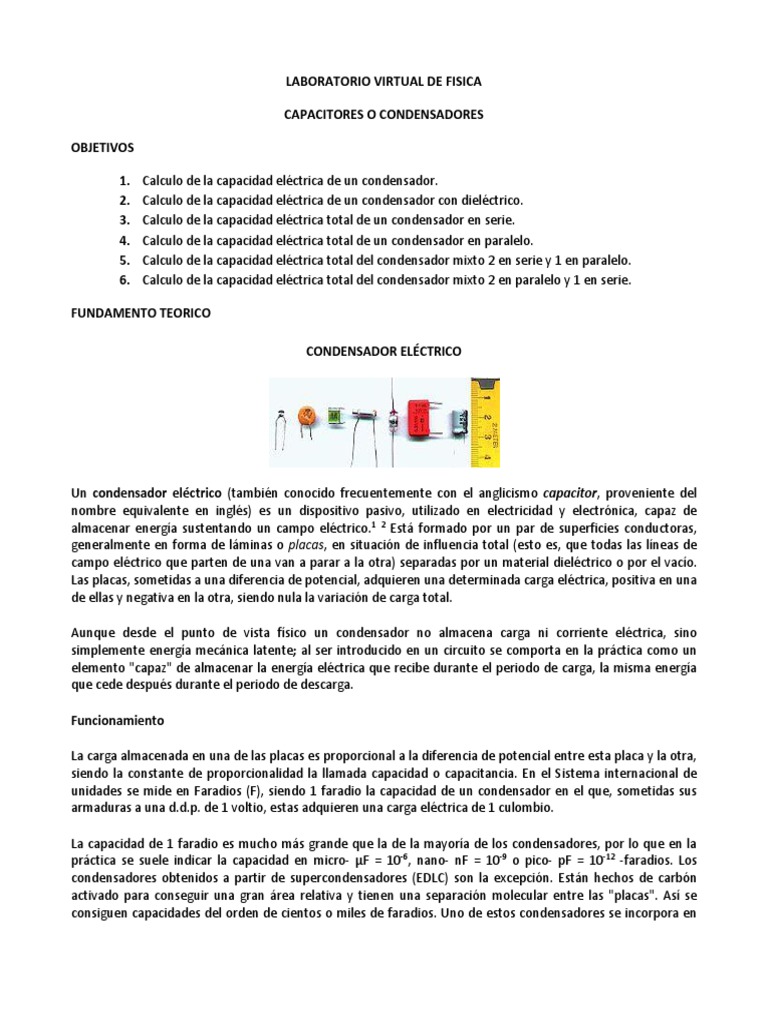

LABORATORIO VIRTUAL DE FISICA

CAPACITORES O CONDENSADORES

OBJETIVOS

1. Calculo de la capacidad eléctrica de un condensador.

2. Calculo de la capacidad eléctrica de un condensador con dieléctrico.
3. Calculo de la capacidad eléctrica total de un condensador en serie.
4. Calculo de la capacidad eléctrica total de un condensador en paralelo.
5. Calculo de la capacidad eléctrica total del condensador mixto 2 en serie y 1 en paralelo.
6. Calculo de la capacidad eléctrica total del condensador mixto 2 en paralelo y 1 en serie.

FUNDAMENTO TEORICO

CONDENSADOR ELÉCTRICO

Un condensador eléctrico (también conocido frecuentemente con el anglicismo capacitor, proveniente del
nombre equivalente en inglés) es un dispositivo pasivo, utilizado en electricidad y electrónica, capaz de
almacenar energía sustentando un campo eléctrico.1 2 Está formado por un par de superficies conductoras,
generalmente en forma de láminas o placas, en situación de influencia total (esto es, que todas las líneas de
campo eléctrico que parten de una van a parar a la otra) separadas por un material dieléctrico o por el vacío.
Las placas, sometidas a una diferencia de potencial, adquieren una determinada carga eléctrica, positiva en una
de ellas y negativa en la otra, siendo nula la variación de carga total.

Aunque desde el punto de vista físico un condensador no almacena carga ni corriente eléctrica, sino
simplemente energía mecánica latente; al ser introducido en un circuito se comporta en la práctica como un
elemento "capaz" de almacenar la energía eléctrica que recibe durante el periodo de carga, la misma energía
que cede después durante el periodo de descarga.

Funcionamiento

La carga almacenada en una de las placas es proporcional a la diferencia de potencial entre esta placa y la otra,
siendo la constante de proporcionalidad la llamada capacidad o capacitancia. En el Sistema internacional de
unidades se mide en Faradios (F), siendo 1 faradio la capacidad de un condensador en el que, sometidas sus
armaduras a una d.d.p. de 1 voltio, estas adquieren una carga eléctrica de 1 culombio.

La capacidad de 1 faradio es mucho más grande que la de la mayoría de los condensadores, por lo que en la
práctica se suele indicar la capacidad en micro- µF = 10-6, nano- nF = 10-9 o pico- pF = 10-12 -faradios. Los
condensadores obtenidos a partir de supercondensadores (EDLC) son la excepción. Están hechos de carbón
activado para conseguir una gran área relativa y tienen una separación molecular entre las "placas". Así se
consiguen capacidades del orden de cientos o miles de faradios. Uno de estos condensadores se incorpora en
el reloj Kinetic de Seiko, con una capacidad de 1/3 de faradio, haciendo innecesaria la pila. También se está
utilizando en los prototipos de automóviles eléctricos.

El valor de la capacidad de un condensador viene definido por la siguiente fórmula:

en donde:

: Capacitancia o capacidad
: Carga eléctrica almacenada en la placa 1.
: Diferencia de potencial entre la placa 1 y la 2.

Nótese que en la definición de capacidad es indiferente que se considere la carga de la placa positiva o la de la
negativa, ya que

aunque por convenio se suele considerar la carga de la placa positiva.

En cuanto al aspecto constructivo, tanto la forma de las placas o armaduras como la naturaleza del material
dieléctrico son sumamente variables. Existen condensadores formados por placas, usualmente de aluminio,
separadas por aire, materiales cerámicos, mica, poliéster, papel o por una capa de óxido de aluminio obtenido
por medio de la electrólisis.

Energía almacenada

Cuando aumenta la diferencia de potencial entre sus terminales, el condensador almacena carga eléctrica
debido a la presencia de un campo eléctrico en su interior; cuando esta disminuye, el condensador devuelve
dicha carga al circuito. Matemáticamente se puede obtener que la energía , almacenada por un condensador
con capacidad , que es conectado a una diferencia de potencial , viene dada por:

Fórmula para cualesquiera valores de tensión inicial y tensión final:

Donde
es la carga inicial. es la carga final. es la tensión inicial. es la tensión final.

Asociaciones de condensadores

Asociación serie general.

Asociación paralelo general.

Los condensadores pueden asociarse en serie, paralelo o de forma mixta. En estos casos, la capacidad
equivalente resulta ser para la asociación en serie:

y para la asociación en paralelo:

Es decir, el sumatorio de todas las capacidades de los condensadores conectados en paralelo.

Es fácil demostrar estas dos expresiones, para la primera solo hay que tener en cuenta que la carga
almacenada en las placas es la misma en ambos condensadores (se tiene que inducir la misma cantidad de
carga entre las placas y por tanto cambia la diferencia de potencial para mantener la capacitancia de cada uno),
y por otro lado en la asociación en "paralelo", se tiene que la diferencia de potencial entre ambas placas tiene
que ser la misma (debido al modo en el que están conectados), así que cambiará la cantidad de carga. Como
esta se encuentra en el numerador ( ) la suma de capacidades será simplemente la suma
algebraica.

También vale recordar que el cálculo de la capacidad equivalente en paralelo es similar al cálculo de la
resistencia de dos dispositivos en serie, y la capacidad o capacitancia en serie se calcula de forma similar a la
resistencia en paralelo.

Tipos de dieléctrico utilizados en condensadores

Usos

Los condensadores suelen usarse para:

 Baterías, por su cualidad de almacenar energía.

 Memorias, por la misma cualidad.
 Filtros.
 Fuentes de alimentación.
 Adaptación de impedancias, haciéndolas resonar a una frecuencia dada con otros componentes.
 Demodular AM, junto con un diodo.
 Osciladores de todos los tipos.
 El flash de las cámaras fotográficas.
 Tubos fluorescentes.
  Compensación del factor de potencia.
 Arranque de motores monofásicos de fase partida.
 Mantener corriente en el circuito y evitar caídas de tensión.

MATERIALES

- COMPUTADOR
- MATERIALES VIRTUALES DE CAPACITORES

MONTAJE Y CALCULOS DEL EXPERIMENTO

1. CALCULO DE LA CAPACIDAD ELÉCTRICA DE UN CONDENSADOR.

a)
F
εo ∗ A 8,85x10−12 (m) ∗ 2,003x10−4 m2
𝐶𝑡 = = = 𝟏, 𝟕𝟕𝐱𝟏𝟎−𝟏𝟑 𝐅
d 1x10−2 m

b)
−13 C
𝑄 = C ∗ V = 1,77x10 Volt
∗ 1,5 Volt = 2,66E-13 C

c)

1 1 c
𝑈 = 2 c ∗ v^2 = 1,77x10−13 Volt ∗ (1,5 volt)2 = 1,99E-13 J
2
2. CALCULO DE LA CAPACIDAD ELÉCTRICA DE UN CONDENSADOR CON DIELÉCTRICO.

a)
F
εo∗K∗ A 8,85x10−12 ( )∗2,1∗ 1x10−4 m2
m
𝐶𝑡 = = = 2,82E-13 F
d 6,6x10−3 m

b)
C
𝑄 = C ∗ V = 2,82E − 13 Volt
∗ 1,5 Volt = 4,23E-13 C

c)
1 1 c
𝑈 = 2 c ∗ v^2 = 2,82E − 13 ∗ (1,5 volt)2 = 3,17E-13 J
2 Volt

3. CALCULO DE LA CAPACIDAD ELÉCTRICA TOTAL DE UN CONDENSADOR EN SERIE.

a)

1 1 1 1
= + +
𝐶𝑇 𝐶1 𝐶2 𝐶3

1
CT = 1 1 1 = 1/ (1,00E+13 F + 5,00E+12 F + 3,33E+12 F)= 5,45E-14 F
+ +
C1 C2 C3

b)
𝑄𝑇 = 𝑄1 = 𝑄2 = 𝑄3
C
𝑄 = C ∗ V = 5,45E-14 Volt ∗ 1,5 Volt = 8,18E-14 C

𝑄1 = 8,18E − 14 C ; 𝑄2 = 8,18E − 14 C ; 𝑄3 = 8,18E − 14 C

c)
𝑉𝑇 = 𝑉1 + 𝑉2 + 𝑉3
𝑄𝑇 C
𝑉𝑇 = 𝐶𝑇
= ( 8,18E − 14 C)/(5,45E-14 Volt) = 1,5 volt

PARA V1

𝑄1 C
𝑉1 = 𝐶1
= ( 8,18E − 14 C)/(1E-13 Volt) = 8,18E-01 volt

PARA V2

𝑄2 C
𝑉2 = 𝐶2
= ( 8,18E − 14 C)/(2E-13 Volt) = 4,09E-01 volt

PARA V3

𝑄3 C
𝑉3 = = ( 8,18E − 14 C)/(3-13 ) = 2,73E-01 volt
𝐶3 Volt
 d)

1 1 c
𝑈 = 2 c ∗ v^2 = 5,45E − 14 ∗ (1,5 volt)2 = 6,14E-14 J
2 Volt

4. CALCULO DE LA CAPACIDAD ELÉCTRICA TOTAL DE UN CONDENSADOR EN PARALELO.

a)
𝐶𝑇 = 𝐶1 + 𝐶2 + 𝐶3

CT = 1,00E-13 F + 2,00E-13 F + 3,00 E-13 F= 6,00 E-13 F

b)

C
𝑄 = C ∗ V = 6,00E-13 Volt ∗ 1,5 Volt = 9,00E-13 C

𝑄𝑇 = 𝑄1 + 𝑄2 + 𝑄3
PARA Q1

C
𝑄1 = C1 ∗ V = 1,00E-13 Volt ∗ 1,5 Volt = 1,50E-13 C

PARA Q2

C
𝑄2 = C2 ∗ V = 2,00E-13 Volt ∗ 1,5 Volt = 3,00E-13 C

PARA Q3
 C
𝑄3 = C3 ∗ V = 3,00E-13 Volt ∗ 1,5 Volt = 4,50E-13 C

c)
𝑉𝑇 = 𝑉1 = 𝑉2 = 𝑉3
𝑄𝑇 C
𝑉𝑇 =
𝐶𝑇
= (6,00 E-13
Volt
)/( 9,00E-13 C) = 1,5 volt

d)

1 1 c
𝑈 = 2 c ∗ v^2 = 6,00E − 13 ∗ (1,5 volt)2 = 6,75E-14 J
2 Volt

5. CALCULO DE LA CAPACIDAD ELÉCTRICA TOTAL DEL CONDENSADOR MIXTO 2 EN SERIE Y 1 EN

PARALELO.

a)

1 1 1
= +
𝐶𝑇 𝐶1 𝐶2

1
CA = 1 1 = 1/ (1,00E+13 F + 5,00E+12 F)= 6,67E-14 F
+
C1 C2

𝐶𝑇 = 𝐶𝐴 + 𝐶3

CT = 6,67E-14 F + 3,00E-13 F = 3,67E-13 F

 b)

C
𝑄 = C ∗ V = 3,67E − 13
Volt
∗ 1,5 Volt = 5,50E-13 C

c)
𝑉𝑇 = 𝑉1 + 𝑉2 + 𝑉3
𝑄𝑇 C
𝑉𝑇 = 𝐶𝑇
= ( 5,50E − 13 C)/(3,67E − 13 Volt
) = 1,5 volt

d)

1 1 c
𝑈 = 2 c ∗ v^2 = 3,67E − 13 ∗ (1,5 volt)2 = 4,12E-13 J
2 Volt

6. CALCULO DE LA CAPACIDAD ELÉCTRICA TOTAL DEL CONDENSADOR MIXTO 2 EN PARALELO Y 1 EN

SERIE.

a)
𝐶𝐴 = 𝐶1 + 𝐶2

CA = 2,00E-13 F + 3,00E-13 F= 5,00 E-13 F

1 1 1
= +
𝐶𝑇 𝐶1 𝐶𝐴

1
CT = 1 1 = 1/ (1,00E+13 F + 3,33E+12 F)= 7,50E-14 F
+
C1 CA

b)
 C
𝑄 = C ∗ V = 7,50E − 14 Volt
∗ 1,5 Volt = 1,13E-13 C

c)

𝑄𝑇 C
𝑉𝑇 = 𝐶𝑇
= (1,13E − 13 Volt
)/( 7,50E-14 C) = 1,5 volt

d)

1 1 c
𝑈 = 2 c ∗ v^2 = 7,50E − 14 ∗ (1,5 volt)2 = 8,44E-14 J
2 Volt

CONCLUSIONES

Los resultados obtenidos en el laboratorio virtual fueron correctamente comprobados me forma manual lo
que indica que el laboratorio virtual dio resultados reales y precisos el uso del laboratorio virtual es una
manera práctica y sencilla de ver los fenómenos físicos. Todos los resultados se lograron verificar con el uso
de las formulas de capacitores eléctricos.

BIOBLIOGRAFIA

- Wikipedia enciclopedia web libre

- Laboratorio de física virtual
