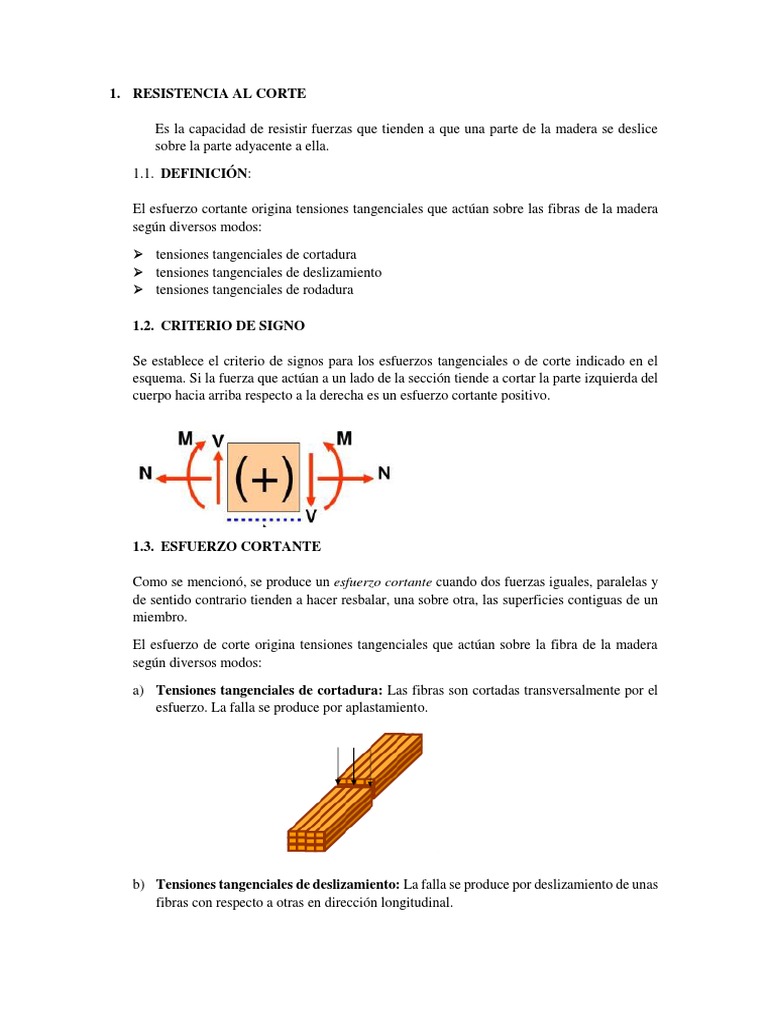

1.

RESISTENCIA AL CORTE

Es la capacidad de resistir fuerzas que tienden a que una parte de la madera se deslice
sobre la parte adyacente a ella.

1.1. DEFINICIÓN:

El esfuerzo cortante origina tensiones tangenciales que actúan sobre las fibras de la madera
según diversos modos:

 tensiones tangenciales de cortadura

 tensiones tangenciales de deslizamiento
 tensiones tangenciales de rodadura

1.2. CRITERIO DE SIGNO

Se establece el criterio de signos para los esfuerzos tangenciales o de corte indicado en el

esquema. Si la fuerza que actúan a un lado de la sección tiende a cortar la parte izquierda del
cuerpo hacia arriba respecto a la derecha es un esfuerzo cortante positivo.

1.3. ESFUERZO CORTANTE

Como se mencionó, se produce un esfuerzo cortante cuando dos fuerzas iguales, paralelas y
de sentido contrario tienden a hacer resbalar, una sobre otra, las superficies contiguas de un
miembro.

El esfuerzo de corte origina tensiones tangenciales que actúan sobre la fibra de la madera
según diversos modos:

a) Tensiones tangenciales de cortadura: Las fibras son cortadas transversalmente por el

esfuerzo. La falla se produce por aplastamiento.

b) Tensiones tangenciales de deslizamiento: La falla se produce por deslizamiento de unas

fibras con respecto a otras en dirección longitudinal.
c) Tensiones tangenciales de rodadura: La falla se produce por rodadura de unas fibras
con respecto a otras.

1.4. ESFUERZOS ADMISIBLES

El esfuerzo cortante 𝜏 no deben exceder el esfuerzo máximo admisible para corte paralelo
a las fibras 𝐹𝑣, del grupo de madera estructura especificado.

𝐹𝑉 = 𝐶𝑂𝑅𝑇𝐸 𝑃𝐴𝑅𝐴𝐿𝐸𝐿𝑂

Estos valores son para madera húmeda, y pueden ser usados para madera seca

Fuente: Norma E010, Artículo 5 (Agrupamiento)

1.5. REQUISITOS DE CORTE PARALELO A LAS FIBRAS

 Los esfuerzos cortantes “ 𝜏” calculados, no deben exceder el esfuerzo máximo admisible

para corte paralelo a las fibras “ 𝐹𝑣 ”, del grupo de madera estructural especificado.
 Los esfuerzos admisibles para corte paralelo a las fibras pueden incrementarse en un 10%
al diseñar conjuntos de viguetas entablados sólo cuando haya una acción de conjunto
garantizada.
 Sección critica. -Si el elemento está apoyado en su parte inferior y cargado en su parte
superior, excepto cuando se trata de volados, es suficiente verificar la resistencia al corte
en secciones ubicadas a una distancia del apoyo igual al peralte
 Fuente: Norma E010, Artículo 5 (5.3 REQUISITOS DE RESISTENCIA)

1.6. EXPRESIONES DE DISEÑO PARA EL ESFUERZO DE CORTE

La tensión de corte paralela a la dirección de las fibras, producida en vigas por el esfuerzo
de corte actuante normalmente al eje de mayor momento de inercia 𝑉 se debe calcular
según la siguiente expresión:
𝑽𝑸
𝑭𝑽 =
𝑰𝒃
En el caso particular de vigas con sección transversal maciza rectangular, de ancho b y
altura d, la expresión anterior se transforma en:
𝟑𝑽
𝑭𝑽 =
𝟐𝒃𝒅

siendo:

𝒃𝒅𝟑 𝒃𝒅𝟐
𝑰= 𝑸=
𝟏𝟐 𝟖

1.7. DETERMINACIÓN DEL ESFUERZO DE CORTE ACTUANTE

Para calcular el esfuerzo de corte actuante, V, se debe considerar:

a) en vigas apoyadas sobre el borde inferior y cargadas sobre el superior, se pueden

despreciar las cargas distribuidas aplicadas a una distancia no mayor a la altura de la viga,
d, desde el borde interior del apoyo. El valor de las cargas concentradas aplicadas a una
distancia x desde el borde interior del apoyo, siendo x < d, se pueden multiplicar por el
factor x / d.
b) en vigas apoyadas sobre el borde inferior, solicitadas en el borde superior por una carga
móvil o por varias cargas móviles donde una es considerablemente mayor a las restantes,
ésta se debe aplicar a una distancia igual a la altura de la viga, d, desde el borde interior
del apoyo, manteniendo las restantes en sus posiciones y despreciando las ubicadas a una
distancia menor a la altura de la viga desde el borde interior del apoyo. Cuando existen
dos o más cargas móviles de similar valor y próximas entre sí, ellas se deben considerar
en la ubicación que produce el mayor esfuerzo de corte, despreciando el efecto de
cualquier carga que se sitúa a una distancia menor a la altura de la viga desde el borde
interior del apoyo.

1.8. CAPACIDAD DE LAS SECCIONES DEBILITADAS POR ENTALLADURAS O

MEDIOS DE UNIÓN PARA TOMAR ESFUERZO DE CORTE

Para una viga con sección transversal rectangular, y entallada sobre la cara traccionada,
su capacidad para tomar esfuerzo de corte, reducida por la entalladura, se debe calcular
con la siguiente expresión:
 𝟐 𝒅𝒏
𝑽′𝒓 = ( 𝑭′ 𝑽 𝒃𝒅𝒏 )( )𝟐
𝟑 𝒅

Siendo:

𝑽′ 𝒓 = 𝒆𝒍 𝒆𝒔𝒇𝒖𝒆𝒓𝒛𝒐 𝒅𝒆 𝒄𝒐𝒓𝒕𝒆 𝒅𝒆 𝒅𝒊𝒔𝒆ñ𝒐 𝒂𝒋𝒖𝒔𝒕𝒂𝒅𝒐

𝑭′ 𝑽 = 𝒕𝒆𝒏𝒔𝒊ó𝒏 𝒅𝒆 𝒅𝒊𝒔𝒆ñ𝒐 𝒆𝒏 𝒄𝒐𝒓𝒕𝒆 𝒑𝒂𝒓𝒂𝒍𝒆𝒍𝒐 𝒂 𝒍𝒂𝒔 𝒇𝒊𝒃𝒓𝒂𝒔 𝒂𝒋𝒖𝒔𝒕𝒂𝒅𝒂𝒔
𝒅𝒏 = 𝒍𝒂 𝒂𝒍𝒕𝒖𝒓𝒂 𝒓𝒆𝒅𝒖𝒄𝒊𝒅𝒂 𝒑𝒐𝒓 𝒍𝒂 𝒆𝒏𝒕𝒂𝒍𝒍𝒂𝒅𝒖𝒓𝒂

Para una viga de sección transversal circular, y entallada sobre la cara traccionada, su
capacidad para tomar esfuerzo de corte, reducida por la entalladura, se debe calcular con
la siguiente expresión:

𝟐 𝒅𝒏
𝑽′𝒓 = ( 𝑭′ 𝑽 𝑨𝒏 )( )𝟐
𝟑 𝒅
Siendo:
𝑨𝒏 = 𝒆𝒍 á𝒓𝒆𝒂 𝒅𝒆 𝒍𝒂 𝒔𝒆𝒄𝒄𝒊ó𝒏 𝒕𝒓𝒂𝒏𝒔𝒗𝒆𝒓𝒔𝒂𝒍 𝒆𝒏 𝒍𝒂 𝒛𝒐𝒏𝒂 𝒅𝒆 𝒍𝒂 𝒆𝒏𝒕𝒂𝒍𝒍𝒂𝒅𝒖𝒓𝒂.

1.9. DISEÑO DE VIGAS A CORTE:

Si el elemento está apoyado en su parte inferior y cargado en su parte superior, las
reacciones introducen comprensiones en la dirección perpendicular a las fibras. En tal
caso, excepto cuando se trata de volados, es suficiente verificar la resistencia al corte en
secciones ubicadas a una distancia h de los apoyos. (fig.)

Dado que la falla en piezas flexionadas de madera siempre será por cizalle longitudinal
(horizontal), no es necesario verificar el cizalle transversal.
