Instalaciones Eleé ctricas en Baja Tensioé n

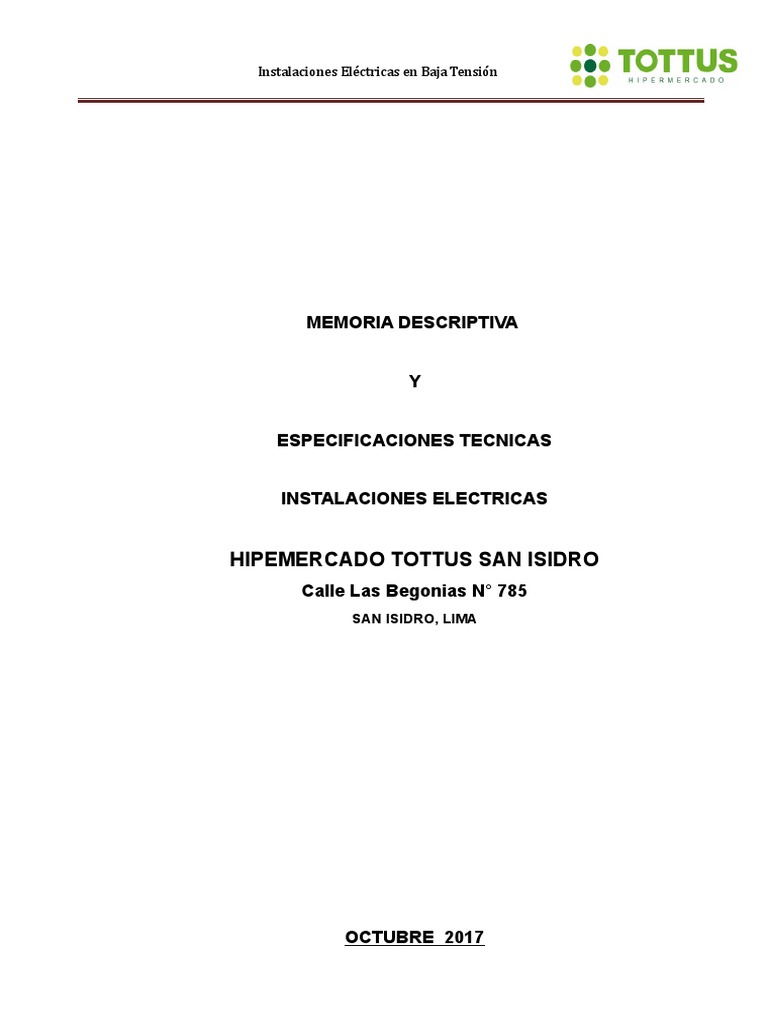

MEMORIA DESCRIPTIVA

ESPECIFICACIONES TECNICAS

INSTALACIONES ELECTRICAS

HIPEMERCADO TOTTUS SAN ISIDRO

Calle Las Begonias N° 785
SAN ISIDRO, LIMA

OCTUBRE 2017
 Instalaciones Eleé ctricas en Baja Tensioé n

1. DESCRIPCION GENERAL

1.1 BASES DE DISEÑO

El Hipermercado Tottus San Isidro está ubicado en Calle Las Begonias N° 785 en el distrito de
San Isidro, en la Provincia de Lima.

El Edificio constituye una construcción adyacente, a la tienda por departamentos Saga-

Falabella y al Edificio existente definido como zona común (conformado por los
estacionamientos y hall de ascensores)

Las Instalaciones del Hipermercado están distribuidas en 3 niveles:

Nivel Sótano: Sala de Ventas, Cámaras y Trastiendas, Bodega, galería, oficinas, Cocina
central.
Nivel 1: Plataforma, bodega, locales técnicos y escalera - hall.

El Hipermercado dispone de tres accesos peatonales:

 Desde el edificio existente, en primer nivel, a través del nivel 1 de estacionamiento;

 Desde la Av. Las Begonias, a través del actual acceso al Food Court (patio de comidas)
 Desde la Av. Las Begonias próximo a la esquina con la calle Juan de Arona (ex - Av.
Rivera Navarrete.

Las plataformas de descarga se ubican en el nivel 1, con acceso desde el Paseo de la

República.

1.2 CUADROS DE SUPERFICIES

1.2.1. Dimensiones básicas

El piso principal tiene planta aproximadamente rectangular de 167 m por 69 m. Las alturas
de entrepiso son de 4.80 m en el sótano y en el primer piso y de 3.60 m en el segundo.

Alturas libres bajo fondo de vigas

Sala de ventas 3.75 metros
Cámaras y trastiendas 2.60 metros
Bodegas nivel 1 3.75 metros
Oficinas 2.20 metros
 Instalaciones Eleé ctricas en Baja Tensioé n

1.2.2. Superficies totales asignadas a cada uso

CUADRO DE AREAS (m2)

Nivel Descripción Área Techada Área Libre Área Ocupada
Nivel -4.84 Sótano 8882.42 8891.87
Nivel -+0.00 Primer Piso 1815.65 1815.65
Área Total Techada 10504.00
Área Libre (Anden y Azotea) 0.00
Área del Terreno 8688.35
Área TOTAL Ocupada 10504.00

2. INSTALACIONES ELECTRICAS

2.1 PRELIMINARES
Consideraciones básicas.

El concepto básico del diseño eléctrico de este proyecto es maximizar la eficacia

energética, con un suministro estable, un bajo costo económico y gran seguridad.

El propósito del diseño es la reducción en la medida de lo posible de los costes de

construcción y mantenimiento.

La prevención de accidentes eléctricos, cortocircuitos y el fuego, es otro de los propósitos

básicos.

El proyecto se ha realizado siguiendo los siguientes criterios:

 Funcionalidad: Realizado para satisfacer los requerimientos.

 Eficacia: Buscando el ahorro energético y el desarrollo tecnológico.
 Gobernabilidad: Operación adaptada a las necesidades.
 Eficacia económica: Operación y mantenimiento económicos y larga durabilidad.
 Fiabilidad: Equipos y materiales, libres de problemas.
 Mantenimiento: Fácil mantenimiento y gran compatibilidad.

Normativa aplicable

Se aplica los Reglamentos y Normas vigentes para este tipo de instalaciones,

particularmente:

 Código Eléctrico Nación de Electricidad.

 Normas de las Compañías Suministradoras de Servicios y de Energía Eléctrica.
 Normas de los Organismos Oficiales competentes.
 Instalaciones Eleé ctricas en Baja Tensioé n

3. CRITERIOS DE DISEÑO

3.1 Condiciones de servicio

Los equipos, cableados, conexiones, accesorios y amperajes del presente documento
están previstos para funcionamiento continuo, instalación interior, ambiente polvoriento y en
las condiciones meteorológicas descritas:

Datos meteorológicos.

Altitud: Inferior a 1.000 metros sobre el nivel del mar.

Temperatura ambiente: Inferior a 40º
Humedad relativa: 99%
Clima: Tropicalizado
Situación: Urbana, junto al mar, dentro de un centro comercial en Lima (Perú)

4. SISTEMA ELÉCTRICO
Media Tensión:

Se realiza las acometidas al edificio desde la subestación de Distribución y Reducción

22,900/10,000 V. propia de Saga a una tensión de 22.900V.

Baja Tensión:

La baja tensión nace en los bornes secundarios de los transformadores de potencia de la

S.E. propia de Tottus.

El sistema se define como sigue:

- Trifásico (3F+ N +T) 380V. 60Hz.

- Monofásico (F + N + T) 230V, 60Hz.

- Sistema de distribución del neutro: TNS (Según IEC-364-3)

 Instalaciones Eleé ctricas en Baja Tensioé n

4.1 Instalaciones para la Distribución en Baja Tensión

LISTADO DE CARGAS

CARGA BARRA CARGA BARRA CARGA TOTAL

SERVICIO NORMAL INSTALADA
PREFERENTE (W)
(W) (W)
Alumbrado y Fuerza Sala de
170.000 117.000 287.000
Ventas
Alumbrado y Fuerza Laboratorios 210.000 145.000 355.000
Alumbrado y Fuerza Bodegas y
18.000 12.000 30.000
Área Descarga
Alumbrado y Fuerza Niveles de
320.000 144.000 464.000
Parking
Alumbrado y Fuerza Zonas de
83.000 20.000 103.000
Empleados y Áreas Técnicas
Alumbrado y Fuerza Torreón,
24.000 22.000 46.000
Exterior y Rótulos
Fuerza Climatización y Ventilación 245.000 75.000 320.000
UPS Control, Oficinas y Seguridad - 17.000 17.000
UPS Cómputo - 51.000 51.000
UPS Sala Eléctrica - 4.300 4.300
Fuerza Ascensores - 23.000 23.000
Fuerza Veredas Rodantes - 13.000 13.000
Fuerza Montacargas 19.000 - 19.000
Fuerza Frío Industrial Positivo - 300.000 300.000
Fuerza Frío Industrial Negativo - 150.000 150.000
Bombeos Agua Potable - 19.500 19.500
Bombeos PCI 9.000 9.000
Bombeos Saneamiento 9.600 9.600

TOTALES 1.089.000 1.131.400 2.220.400

BALANCE ENERGÉTICO.

El detalle de las cargas instaladas en el edificio para el Hipermercado se puede ver en las
hojas siguientes:

TRANSFORMADOR TR-1 (CARGAS NORMALES)

Carga Instalada Factor de Factor de potencia Potencia Demandada

(w)
Simultaneidad simultanea máxima (Kva)
1.089.000 0,75 0,85 906,9
 Instalaciones Eleé ctricas en Baja Tensioé n

Se instaló un transformador de 1.000 Kva, ya que la potencia prevista coincide

aproximadamente con dicho valor.

TRANSFORMADOR TR-2 (CARGAS PREFERENTES)

Carga Instalada Factor de Factor de potencia Potencia Demandada

(w)
Simultaneidad simultanea máxima (Kva)
1.131.400 0,75 0,85 998,3

Se instaló un transformador de 1.000 Kva, ya que la potencia prevista coincide

aproximadamente con dicho valor.

Las instalaciones eléctricas de Baja Tensión parten de la S.E. propia de Tottus, desde este
se alimenta el Tablero General de Baja Tensión, dicho cuadro se encuentra también
conectado al sistema de grupos electrógenos.

El Tablero General se sitúa en una sala ubicada en primera planta junto a la subestación
propia de Saga.

El Tablero general, dispondrá de dos barras unidas por un interruptor de acoplamiento, uno
para cargas normales alimentado por uno de los transformadores, y otro para cargas de
emergencia alimentado por el otro transformador o por el sistema de generadores de
emergencia en caso de fallo de red, dicha conmutación se realiza mediante un sistema
automático de transferencia. El interruptor de acoplamiento de barras, permanecerá abierto
para evitar alimentar en paralelo con los dos transformadores un solo embarrado o cuando
en caso de fallo de red la barra de emergencia sea alimentado por el sistema de
generadores de emergencia.

Los Tableros secundarios se sitúan en locales destinados a contenerlos, fuera del alcance
del público, y situados próximos a los puntos de consumo que alimentan.

La caída de tensión considerada será inferior al 3% para receptores de alumbrado e inferior

al 5% para los demás usos.

4.2 Factor de potencia, Banco de condensadores

Está prevista la compensación del factor de potencia mediante el uso de banco de
condensadores hasta un valor no inferior a 0,95.

4.3 Equipos para suministros Emergencia

 Instalaciones Eleé ctricas en Baja Tensioé n

Se prevé la instalación de un sistema de dos grupos electrógenos con una potencia cada
uno de 440 Kva en servicio de emergencia, potencia que será confirmada durante el
desarrollo del proyecto.

El sistema va equipado con un Tablero de Sincronismo y Paralelismo y un tablero de

interruptores de potencia.

Los grupos están equipados con un tanque de combustible formando parte de su bancada.

Para mantener continua la alimentación eléctrica a Sistemas Informáticos, de gestión, a

cajas y a los sistemas sensibles, como CCTV, ACI, etc. Se prevé a la instalación de tres
equipos de suministro eléctrico ininterrumpido UPS uno para control eléctrico, otro para
cómputo y cajas y el tercera para oficinas.

4.4 Alumbrado
a) Niveles luminosos considerados

 Sala de ventas 1000 Lux

 Trastiendas 500 Lux
 Oficinas 500 Lux
 Patio de mercancías 200 Lux
 Pasillos oficinas 200 Lux
 Baños y Vestuarios 200 Lux
 Bodegas 250 Lux
 Locales Técnicos 200 Lux
 Cámaras 100 Lux
b) Luminarias

SALA DE VENTAS

Luminaria led TTX TLD 2X58W/840 HF, montaje suspendido adosado a la bandeja de
canalización de cableado, a 3,80 metros de altura sobre el piso terminado.

Se prevé alumbrado de acentuación para gráficos y cabeceras mediante proyectores para

lámparas de descarga.

Se prevé alumbrado de acentuación sobre islas de congelados y de perecederos, mediante

luminarias tipo “chino” para lámparas de descarga y color según imagen corporativa.

ALUMBRADO FRENTE DE PERECEDEROS

 Instalaciones Eleé ctricas en Baja Tensioé n

Carnicería: Luminarias decorativas con equipo y lámpara de descarga

Pescadería: Luminarias decorativas con equipo y lámpara de descarga.

Panadería: Luminarias con equipo y lámpara de descarga.

Detrás de los mostradores, luminarias de empotrar para lámparas de descarga o PLC, con
cristal de protección.

TRASTIENDAS

Luminarias estancas de policarbonato, con grado de protección IP667 clase 1, equipadas

para una o dos lámparas fluorescentes de 36 W H.F. y alto factor.

CÁMARAS FRIGORÍFICAS
El alumbrado de cámaras frigoríficas, mediante luminarias específicas para dicho uso, es
proporcionado por el suministrador de las cámaras con un grado de protección IP mínimo
de IP-65.

LOCALES TÉCNICOS
Luminarias estancas de policarbonato, con grado de protección IP667 clase 1, equipadas
para una o dos lámparas fluorescentes de 36 W, H.F. y alto factor o con regletas en chapa
de acero perfilado, esmaltado en blanco equipadas con reflector para una o dos lámparas
fluorescentes de también de 36 W, H.F. y alto factor.

BODEGAS

Regleta en chapa de acero perfilado, esmaltado en blanco formando tira continua

perpendicular a las estanterías, equipada con reflector y dos lámparas fluorescentes de 36
W ,H.F. y alto factor, montaje suspendido.

OFICINAS Y CAJA CENTRAL

Luminarias empotrarles, para falso techo de perfil visto, con difusor de baja luminancia,
equipadas para dos o cuatro lámparas fluorescentes de 36 W H.F. y alto factor.

LOBBIES Y HALLS DE ENTRADA

Luminarias de empotrar cerrada para lámpara de halogenuros metálicos de 70 W,
Luminarias de empotrar cerrada para lámpara retraída fluorescente compacta de 2x26W, y
luminarias para empotrar para lámpara dicroica 12v. 50W.

MUELLE DE MERCANCÍAS
Proyectores de Sodio Alta Presión de 250 W en pared.

Proyectores de Sodio de Alta Presión 70 W debajo de la marquesina.

 Instalaciones Eleé ctricas en Baja Tensioé n

EMERGENCIA:
Se atiende el 33% del alumbrado mediante el sistema de grupos electrógenos.

SUPER EMERGENCIA:
En sala de ventas, se equipan algunas luminarias del alumbrado normal, con un kit de
emergencia consistente en un bloque de baterías de níquel-cadmio, una reactancia de
corriente continua y un relé inversor, que aseguran un flujo luminoso, de al menos un 25%
del nominal durante una hora, en caso de fallo de red o caída de la tensión de ésta por
debajo del 70% de su valor nominal las luminarias con estos kits podrán funcionar, como
alumbrado normal con sus dos lámparas y como alumbrado de emergencia con una sola.

Además, se instala aparatos autónomos de emergencia y señalización con lámpara

fluorescente de 6 u 8 W, para emergencia y lámparas incandescentes para señalización.

4.5 Fuerza
Se dispone en todas las columnas del hipermercado y en dos de sus caras opuestas de
tres cajas empotradas situadas a 4 metros de altura sobre el piso terminado y otras tres
situadas a la altura de fabricación del contra piso unidas por sus correspondientes ductos;
en los muros perimetrales se sitúan dichas cajas a la misma altura, cada 4 metros.

Se sitúan también 8 tomas de corriente empotradas en el pavimento de la sala de ventas

para futuras islas promocionales.

Los Centros de las cajas de enchufes se sitúan a 1,50 metros de altura sobre el suelo en
sala de ventas y bodegas y a 0,30 metros en oficinas.

Los tomacorrientes utilizados para los enchufes alimentados desde el UPS, son de
diferente color que los alimentados de red normal.

Para Frío industrial, se proyecta solo la alimentación eléctrica, hasta el tablero que instale el
suministrador del frío industrial, dicho tablero estará situado en la sala de compresores.

Para la acometida a maquinas sujetas a vibraciones, está prevista la utilización de ductos

flexibles, desde la última caja.

Los grandes equipos con control remoto, cuenta con un interruptor de corte en carga, local,
para prevenir accidentes.

Todos los tomacorrientes en laboratorios son herméticos.

Se prevé la instalación de cajas de alimentación para alumbrado navideño o de eventos

especiales frente a la línea de cajas.
 Instalaciones Eleé ctricas en Baja Tensioé n

4.6 Tierras
Se instala una red de tierra general del edifico, a la que se conecta los elementos metálicos
de la estructura, y la red de baja tensión con una resistencia menor de 5 ohmios.

Para la conexión entre esta malla de baja tensión y la correspondiente del edificio
departamental se dejan dos barras equipotenciales.

Se instala 2 barras equipotenciales unidas a una red de tierras para corrientes débiles y
telefonía con una resistencia menor de 2 ohmios.

Así mismo se prevé la instalación de una red de tierras para media tensión con una
resistencia menor de 5 ohmios.

Se prevé la instalación en el Tablero general de descargadores de rayos y sobre tensiones.

El proyecto contempla la distribución del conductor de protección de los cuadros

secundarios, desde el embarrado de tierra del Cuadro General de Baja Tensión, y a todos
los receptores, desde el mismo embarrado mediante un cable de tierra que se canaliza por
la bandeja eléctrica y al que se une los conductores de tierra de los diferentes receptores.

4.7 Instalaciones de corrientes débiles

La distribución en la línea de cajas se realiza por una galería subterránea, con salida en
cada una de las cajas.

Los equipos centrales de las instalaciones de corrientes débiles y el puesto central de BMS
se sitúan en la sala de paneles junto a los equipos centrales de seguridad en una oficina
situada en planta sótano junto a la escalera de comunicación entre sala de ventas y las
oficinas.

a) Sistema de detección y alarma contra incendio

El contratista suministró un sistema de detección y alarmas de incendios en las áreas

de tiendas, oficinas y estacionamiento, dejando la posibilidad de integrar a este sistema
las instalaciones interiores existentes del local Comerciales en funcionamiento, a través
de la instalación directa de detectores de fuego o a través del enlace por puertos de
comunicación y software compatibles entre paneles centrales, o ser integrado por medio
de interfaces de hardware entre paneles.
 Instalaciones Eleé ctricas en Baja Tensioé n

El sistema de Detección es analógico direccionable y multiplexada, permitiendo

identificar exactamente el punto en emergencia, así como la reacción inmediata de una
brigada propia del Centro Comercial, para su control y extinción, con ello se minimiza
los daños y se protege a sus ocupantes y visitantes.

Características técnicas

Todos los equipos y materiales deben cumplir con las normas NFPA 72 (Código de
Alarmas de fuego), las instalaciones eléctricas deben cumplir con el código eléctrico
NEC 760 y NFPA 70.

El cableado eléctrico debe cumplir con la certificación UL o equivalente, con una

chaqueta externa capaz de resistir hasta 105 centígrados de exposición de fuego, auto
extinguible, con limitada generación de humo y gases tóxicos, de color ROJO
característico a todo lo relacionado al sistema contra incendios.

El panel principal de Detección y Alarma (Estación Supervisora Central) es del tipo

analógico y multiplexado, donde se recibe las señales de todos los sistemas de
iniciación de alarma (automáticos y manuales) con los que cuenta el Centro comercial

El Sistema es de pre-alarma para los dispositivos automáticos y manuales, esto

significa que cualquier aviso de alarma emitido por alguno de los dispositivos
automáticos o manuales, genera en el panel respectivo una señal que debe ser
confirmada por el personal encargado, antes de activar la alarma general o parcial de
evacuación.

Los dispositivos de iniciación de alarma a instalarse, que reporta al Panel Central de

Detección instalado en la ESTACION CENTRAL DE CONTROL, se clasifican como se
indica a continuación:

Sistemas automáticos de detección de incendios:

a) Detectores térmicos.

b) Detectores de humo iónicos.

c) Detectores de humo fotoeléctricos.

d) Detectores de haz fotoeléctrico.

Sistemas manuales de detección de incendios:

a) Estaciones Manuales

Monitoreo de dispositivos:
 Instalaciones Eleé ctricas en Baja Tensioé n

a) Estado de operación de la bomba contra incendios.

b) Activación de un sector de gabinetes contra incendios

Los sistemas de alarma que es direccionado desde la Estación Central de Control son
las siguientes:

1. Bocinas

2. Bocinas con luz estroboscópica.

Equipamiento

Panel de detección y alarma de incendios.

El Panel Central de detección y alarma de incendios está ubicado en Oficina de Control
y Seguridad y las unidades auxiliares deben ser del tipo analógico y multiplexada, ello
significa que se puede direccionar y reconocer puntualmente el lugar en donde se
produzca la señal de alarma.

Las unidades auxiliares pueden transmitir señales de alarma y avería (Alarm y Trouble)
al Panel Central de Detección. La unidad de control de la Estación Central de Control,
así como las estaciones remotas deben tener un suministro de energía secundario que
las pueda mantener funcionando durante las 24 horas en modo Stanby más 5 minutos
en modo de Alarma de todos los sistemas, de acuerdo a las exigencias de las normas
NFPA 72.

La señal de avería (Trouble) de las unidades remotas y del Panel Central de Detección
deberá de ser distinta a las señales de alarma (Alarm). Deberá ser una señal
audiovisual mediante un LED intermitente de color amarillo o constante, de un color
distinto del rojo, con un sonido pulsante, con una duración mínima de 0.5 segundos y
uno por lo menos cada 10 segundos.

El Panel Central de Detección y alarmas contra incendios debe tener las siguientes
características mínimas:

 Una pantalla alfanumérica que soporte un mínimo de 40 caracteres, con mensajes

en idioma español.

 Memoria de las alarmas y problemas que registre e identificación visual y acústica

de todos los eventos que reporte, así como de las unidades auxiliares.

 Capacidad para admitir dispositivos inteligentes y convencionales.

 Listado por UL o equivalente para el servicio de detección y alarma de incendios.

 Instalaciones Eleé ctricas en Baja Tensioé n

 Capacidad de calibrar la sensibilidad de los detectores y programar dicha

sensibilidad de acuerdo a horarios preestablecidos de dia y de noche.

 Capacidad de poder conectarse para ser controlado y monitoreado desde una

computadora personal, en donde se registren e impriman todos los eventos.

 Capacidad de poder conectarse a una impresora para reporte de eventos.

 Capacidad de interconectarse a una PC con un software de color gráficos para

facilitar la respuesta del operador.

En la central de alarma contra incendios, se tiene un módulo de salidas con mensajes

pregrabados (hasta 8 mensajes), para evacuación por voz. Este módulo tiene la
interface para acoplamiento con la central de música y perifoneo.

Detectores automáticos de incêndio

Los detectores de humo puntuales deben ser del tipo inteligente de acuerdo a lo
indicado en las tablas que se muestran en el Anexo A, y debe de contar, al menos, con
un LED (luz piloto) externo, intermitente que indique su normal funcionamiento
(Standby) y constante que indique una condición de alarma o avería (Alarm – Trouble).

Detectores de Temperatura.
Los detectores térmicos también deben ser analógicos de acuerdo a lo solicitado,
además tener propiedades termovelocímetras y elemento fusible, la temperatura
mínima debe ser de 57 grados Celsius, el dispositivo termovelocímetrico debe de ser
capaz de volverse a usar una vez que la temperatura del ambiente retorne a su nivel
normal.

Detectores de Humo Iónicos.

Los detectores de humo de ionización se ubican en áreas en donde exista el riesgo de
incendios con llamas. Debe de ser capaz de enviar una señal de falla (Trouble) para
requerimientos de mantenimiento individual (para los inteligentes) para cada detector y
de la zona para los convencionales.

Detectores de Humo Fotoeléctricos.

El detector de humo fotoeléctricos se ubica en lugares que exista riesgo de incendios de
rescoldos o que afecten el aislante de cables o tuberías de PVC, principalmente en
cuartos de fuerzas y el pasillo técnico, deberá de ser capaz de enviar una señal de falla
para los requerimientos de mantenimiento.
 Instalaciones Eleé ctricas en Baja Tensioé n

Las Estaciones Manuales en áreas públicas deben contar, con una luna de ruptura, para
evitar falsas alarmas o activaciones accidentales.

Los pulsadores con luna de ruptura esta ubicados en el pasillo central del CCCN.

Las Estaciones Manuales de Fuego debe ser de color rojo, resistentes a la corrosión
con una leyenda impresa, de preferencia en español, que diga ALARMA DE FUEGO de
color blanco (u otro color que tenga un claro contraste).

Todos los equipos a usarse deben de contar con la aprobación UL o equivalente.

Dispositivo de alarma
El íntegro del Hipermercado se encuentra cubierto con un sistema de señalización, del
tipo luz estroboscópica, bocina, bocina con luz estroboscópica, dependiendo de la
ubicación del tipo de área a proteger.

Bocina

El nivel de sonido de las bocinas de alarma debe tener un mínimo de 80 dB (100 dB

pico), medidos a 3 metros en cámara reverberante de acuerdo a UL 464, y no debe
exceder los 130 dB. Debe tener la opción de producir hasta 8 tonos diferentes de
señalización sonora.

Luces estroboscópicas
En lugares en donde existe una condición normal de ruido alto o exista la posibilidad de
que la visitante sufra de la audición, se tendrá luces estroboscópicas para alertar debido
a la alta intensidad de sus destellos, además las luces debe tener la posibilidad de que
por medio de un interruptor de varias posiciones se pueda elegir la intensidad de la luz
de 15/30/75/110 cd de luz blanca de intensidad efectiva, no exceder los 3 pulsos por
segundo y por lo menos un pulso cada 3 segundos. La duración máxima de cada pulso
debe ser de 0.2 segundos.

De acuerdo a la flexibilidad de los dispositivos que se oferte, el proveedor, decidirá la

cantidad de módulos de control necesarios para controlar las alarmas y si se conecta a
una estación auxiliar o al Panel Central de Detección, pero esta debe poder activarse
desde la estación central de control y respetándose la zonificación dada a continuación:

Impresora de eventos

Se tiene una impresora de matriz de puntos, de alta velocidad, de impresión

bidireccional, para ser conectada al Panel Central de Detección.

Fuentes de energía
 Instalaciones Eleé ctricas en Baja Tensioé n

Los sistemas propuestos deben de contar con dos fuentes de energía:

Fuente de alimentación primaria que corresponde al servicio público de Edelnor, y es la

que normalmente operará dentro del CCCN a 220 VAC.

Fuente de alimentación secundaria que provee de energía al sistema al fallar la fuente

primaria a 24 VDC

La fuente secundaria debe proveer de energía al sistema dentro de los primeros 30

segundos de falla de la fuente primaria o cuando la fuente primaria no puede abastecer
más del 85% del voltaje requerido por el sistema.

El sistema de baterías debe de cumplir con lo estipulado en NFPA 72,2-3.4.5, que

mantengan el 100% del sistema de detección y alarma operando, al menos durante 24
horas en Stanby más 5 minutos de alarma de todos los dispositivos (incluyendo 5
minutos del sistema voz/alarma y teléfono de bombero).

Los cálculos para la dimensión de las baterías deben de efectuarse de acuerdo a lo

establecido por NFPA 72, deberá de adjuntarse a la propuesta con el formato adjunto y
con equipos con certificación UL

Supervisión de circuitos
El Panel Central de detección tiene como función básica supervisar las líneas de los
circuitos de lazos analógicos direccionables, supervisan las puestas a tierra y generan
una señal de alerta de falla cuando ello ocurre.

Igualmente supervisa la alimentación primaria a 220 VAC y la secundaria 24 VDC

Cada lazo (loop) analógico de detección debe de contar con un módulo aislador de
falla, que en caso de corto circuito aísle la parte del lazo entre el aislador y el panel
(auxiliar o estación supervisora central), permitiendo que el resto siga funcionando
correctamente, ello se considera una medida de precaución para evitar daños al
sistema de detección.

Teléfono de bombero
Se suministra conectores hembra de teléfono de bombero de metal, para ser montado
en caja de paso de 4”x 2” (199 x 50 mm). las estaciones fijas deberán de ser cajas
metálicas con vidrio o plástico de ruptura y con llave, de color rojo y con la leyenda
Teléfono de Emergencia (también se aceptan en idioma inglés).

La descripción de la ubicación y tipo de teléfono de bombero.

Instalación
 Instalaciones Eleé ctricas en Baja Tensioé n

Los conductores del sistema deben de correr por el entubado y la bandeja metálica con
una instalación Clase A.

Los conductores deben de cumplir con los requisitos del Código Nacional de
Electricidad en su capítulo 7.6 y la NFPA 70, deberán ser de cobre sólido mínimo 18
AWG para el sistema de iniciación y 16 AWG para señalización con recubrimiento del
tipo FPL (FIRE Power Limited) para los cableados horizontales y FPLR para las
montantes, listados por UL o equivalente importado.

No se utiliza otro cable diferente al listado por UL o equivalente importado.

Se provee de suficiente cantidad de conductor, con el objetivo de llegar hasta la caja de

salida de los sistemas particulares.

b) Megafonía

Se prevé la instalación de un sistema de sonorización para música ambiental, y con

posibilidad de mensajes hablados, en el interior del hipermercado.

El edificio se divide en varias zonas, en las que se podrá controlar de forma

independiente el volumen y la emisión de determinados mensajes, excepto los
mensajes de emergencia.

Las plantas de estacionamientos se equipan con proyectores de sonido.

Se prevé la instalación de tres equipos de sonido, uno situado, en caja central, otro en
información y el tercero en la sala de seguridad.

Para emisión de mensajes de alarma pregrabados, el sistema debe estar comunicado

con la central de Alarma Contra Incendio.

c) Vigilancia por CCTV y sistema de alarmas de aperturas de puertas

El sistema de seguridad, está compuesto esencialmente por tres subsistemas

integrados en el puesto de control: Sistema de CCTV, sistema de seguridad perimetral
y sistema anti-hurto.

Además del puesto de control centralizado se prevé un puesto de control en Gerencia,

con un monitor y control manual sobre la totalidad del sistema.

En una sala de seguridad está prevista la instalación de un sistema que permita la

grabación de imágenes y sonido.
 Instalaciones Eleé ctricas en Baja Tensioé n

Todos los sistemas de transmisión, recepción y grabación de señal, serán del sistema
tipo NTSC.

En la sala de ventas, se prevé la utilización de Domos color, con cristal oscurecido,

dotados de cámaras móviles, dotadas de zoom también móvil.

En plantas de parking primera y segunda se prevé la utilización de Domos conmutables

color/BN, dotados de cámaras móviles, dotadas de zoom también móvil.

En el exterior y en el estacionamiento de tercera planta se utiliza domos para servicio

de exterior y conmutables color / BN dotados de cámaras móviles, dotadas de zoom
también móvil.

El sistema de seguridad perimetral está compuesto esencialmente por contactos

magnéticos, y detectores de presencia, conectados a alarmas locales y al panel
central, se prevé también la instalación de sistemas "Money Clip" para las cajas y de
pulsadores inalámbricos de alarma para los vigilantes.

Se prevé la alimentación eléctrica para el sistema anti hurto compuesto de arcos de

detección mediante radiofrecuencia de etiquez rígida y adhesiva,

Se prevé que el Edificio Central existente, proporciona una línea de intercomunicación

entre las salas de seguridad del hipermercado y del edificio existente.

d) Telefonía

La telefonía parte del armario repartidor y de la centralita actual del edifico de la tienda
departamental.

Dicho sistema incluye la posibilidad de contar con líneas digitales (ISDN, RDSI).

Dentro del alcance del proyecto sólo se incluye la canalización dentro de la sala de
ventas y las zonas anexas objeto de este proyecto a los puntos de conexión que se
consideren.

e) Interfonía
Se prevé la instalación de un sistema de intercomunicación, para comunicaciones entre
cada una de la cajas y caja central.

Se instala un portero automático para acceso a caja central, con apertura desde esta.

Se instala un video portero para acceso a la puerta de la escalera de personal.

El sistema de comunicación inalámbrica que se utiliza en el edificio, no es objeto de

este proyecto.
 Instalaciones Eleé ctricas en Baja Tensioé n

f) Sistema de gestión centralizada

El sistema está basado en dos PLC y un PC, y dispone de impresora, todos los
parámetros pueden verse en el monitor del sistema, así como en un panel sinóptico.

El sistema controla:

 Aire acondicionado y ventilación

 Encendidos de alumbrado
 Demanda máxima
 Gestión de cargas del grupo electrógeno
 Frío industrial

Asimismo, el sistema recibe y puede emitir señales de:

 Medida y estado de los principales equipos y protecciones eléctricas

 Panel de PCI
 Sistema de seguridad
 Sistemas de bombeos y niveles de tanques.
 Agua caliente sanitaria
 Sistema de grupos electrógenos
 Equipos SAI

Todos los elementos de control y toma de valores, como sensores, válvulas,

termómetros etc. del sistema de Aire Acondicionado y ventilación, es incluidos en el
proyecto mecánico, así mismo todos los elementos necesarios para el control del frío
industrial será incluidos en el suministro de dicho sistema.

Se prevé que el Edificio Departamental, nos proporciona una línea de

intercomunicación entre el sistema BMS del hipermercado y el del edificio
departamental.

El sistema está preparado para la comunicación con sistemas exteriores de gestión.

Los protocolos de comunicaciones serán definidos durante el desarrollo del proyecto.

g) Sistema de TV y FM

Se prevé la recepción de señales de TV y FM por cable con sus sintonizadores, a los

que se podrán conectar 60 tomas a instalar en la sala de ventas, en la zona dedicada a
la venta de equipos audiovisuales.
 Instalaciones Eleé ctricas en Baja Tensioé n

h) Sistema de datos

Se instala las canalizaciones y cajas necesarias para la instalación del cableado del
sistema y su unión con la central de cómputo de la tienda departamental.

Así mismo se prevé las alimentaciones eléctricas a los racks del sistema de datos.

5. TABLEROS ELÉCTRICOS

5.1 Tableros generales.

Es del tipo auto soportado y esta constituidos por paneles completamente blindados, con
accionamiento de los interruptores de 1000 A o más desde el exterior por la parte frontal,
los interruptores de menos de 1000 A se operarán abriendo la puerta frontal
correspondiente, con los mandiles de protección correspondientes, y tendrán las
dimensiones necesarias para la instalación de los interruptores e instrumentos de medida.
Antes de proceder a la fabricación el Contratista debe presentar planos de detalle de los
tableros, para su aprobación por la Supervisión, con los dimensionamientos respectivos.

Están construidos con perfiles de acero plancha de fierro de 1/16” de espesor con los
refuerzos necesarios. La sujeción de los aisladores porta barras, así como los interruptores
se hace mediante perfiles de acero adecuados. Los tableros están

construidos en secciones de no más de 2 mts de longitud, unidas entre ellas mediante

pernos adecuados. La parte superior de los paneles esta cubiertas con tapas removibles
fabricadas de plancha de fierro. Se provee de ranuras frontales para la ventilación, la
cabina en su conjunto está pintada con 2 capas de pintura anticorrosiva interior y
exteriormente, el acabado final de color gris claro RAL7032.

Las barras están de cobre electrolítico, sección rectangular con aisladores por tabarras para
1000V, y será capaz de soportar esfuerzos electrodinámicos producidos por la corriente de
choque. En general todas las lámparas indicadoras serán de neón de larga vida, esto se
aplica a todos los tableros sean generales, sub-tableros de distribución, tableros de control.

Los tableros deben incluir el alambrado interno, desde los diferentes instrumentos y
accesorios hasta las borneras, para el cableado exterior de estos circuitos a la central de
control y monitoreo.

Los tableros están equipados con interruptores tripolares automáticos del tipo NO FUSE, de
las capacidades de corrientes indicados en los planos para trabajar a 380V, de tensión
 Instalaciones Eleé ctricas en Baja Tensioé n

nominal, capacidad de ruptura como indicada en los planos. Los interruptores de 1,000A ó
más es del tipo en aire, los interruptores de menos 1,000A serán del tipo en caja moldeada.
Todos los interruptores tienen protección. Así mismo los interruptores tienen contactos libres
para indicación de posición y falla, por sobre corriente o c.c, para el sistema de monitoreo
centralizado.

Los interruptores provistos de moto operadores / telemando, tendrán bobinas de mínima

tensión con temporización de 03 seg., en forma tal que los cortes momentáneos de tensión,
y/o mini cortes de menos de 03 seg, no originen la desconexión de estos interruptores ni la
puesta en marcha del sistema de emergencia.

Los interruptores son de marcas de reconocido prestigio, de procedencia del Japón, USA ó
Europa, tropicalizados, con distribuidores locales que respaldan las garantías y disponen de
stock de los equipos.

El Contratista debe tener especial cuidado en la selectividad del sistema de protección

contra sobrecargas y cortocircuitos, debiendo presentar las curvas de coordinación de la
protección y demás características del equipamiento, antes de ordenar la fabricación de los
tableros.

Se tiene instrumentos multifunción con puerto serial RS485 protocolo MODBUS, como
indicados en los planos.

Medidores multifunción
Se tiene medidores multifunción en los tableros generales, y otros como indicados en los
planos. Dichos medidores multifunción serán de la misma procedencia y características
generales, tipo analizador de redes.

Esta adecuados para adquisición de datos y esta equipados con puerto de comunicación
RS485 para operar con protocolo MODBUS, para su integración en el sistema de control y
monitoreo centralizado.

El medidor MF es un instrumento en valores RMS verdaderos (true RMS), de alta precisión

incluso en presencia de cargas no lineales. Dispone de un display LCD con visualización
simultánea de las tres fases. Las entradas de medición de tensión deberán permitir la
conexión directa a circuitos de hasta 600V. La precisión del instrumento será no menor de
0.25% en tensión y corriente, y 0.5% en potencia, energía y máxima demanda.

Los instrumentos deben admitir señales de tensión y corriente provenientes de

transformadores standard de medición, tolerando variaciones de estas señales y
temperaturas altas de operación (0-60 °C para módulo de medición y 0-50 °C para display).
 Instalaciones Eleé ctricas en Baja Tensioé n

Por estar instalados en tableros generales de BT, deberán ser inmunes a las posibles
interferencias por corrientes altas en su proximidad.

Las funciones previstas de los instrumentos serán:

Medición en tiempo real:

 Corriente por fase y valor trifásico, medio y pico.

 Tensión entre fases.

 Potencia activa y reactiva, máxima demanda.

 Factor de potencia por fase y trifásico.

 Frecuencia.
 Distorsión armónica total de tensión y corriente (hasta armónica 30).

Mediciones de energía:

 . Energía activa y reactiva acumulada.

5.2 Sub-tableros de distribución.

Esta para adosar o empotrar, como indicado, con caja de fierro galvanizado, con puerta y
cerradura, con barras tripolares y con interruptores termomagnéticos.

Como indicado en los planos se tiene algunos circuitos provistos de telerruptores y

contactos auxiliares, para su conexión al sistema centralizado del control y monitoreo de
iluminación, se proveerá el alambrado de control hasta borneras de salida. Previo a la
fabricación el Contratista entregara los dibujos de taller (shop drawings), con las
dimensiones correspondientes y demás características.

Gabinetes
Los gabinetes tienen tamaño suficiente para ofrecer un espacio libre para el alojamiento de
los conductores de por lo menos 15 cm., en todos sus lados para hacer todo el alambrado
en ángulo recto. Las cajas se fabrican de plancha de fierro galvanizado y serán de tamaño
proporcionado por el fabricante

Marco y tapa
Está construido del mismo material que la caja debiendo estar empernada a la misma. El
marco lleva una plancha que cubra los interruptores.

La tapa debe ser pintada en color gris claro, en relieve debe llevar la denominación del
tablero. Ejemplo TA-01.
 Instalaciones Eleé ctricas en Baja Tensioé n

En la parte inferior de la tapa llevará un compartimiento donde se alojará y asegurará

firmemente una cartulina blanca con el detalle de los circuitos; Este

directorio debe ser hecho con letras mayúsculas y ejecutado en imprenta, dos copias
iguales hechas en imprenta, deben ser remitidas al Propietario. La puerta lleva chapa y
llave, debiendo ser la tapa de una sola hoja.

Todos los sub-tableros de distribución tienen lámparas indicadoras (neón) de presencia de

tensión.

Barras y accesorios.
Las barras deben ir colocadas aisladas de todo en gabinete, de tal forma de cumplir
exactamente con las especificaciones de tablero de frente muerto. Las barras son de cobre
electrolítico de capacidad mínima, de conducción continua de corriente, del 150% del
interruptor general.

Tiene barras para conectar las diferentes líneas de tierra con todos los circuitos, este se
hace por medio de tornillos.

Interruptores
Los interruptores son del tipo automático, termomagnético No Fuse, del tipo atornillable
(bolt On), debiendo emplearse unidades bipolares y tripolares de diseño integral.

Los interruptores son de conexión y desconexión rápida tanto en su operación automática o

normal y tiene una característica de tiempo inverso, asegurado por el empleo de un
elemento de desconexión bimetático, complementado por un elemento magnético. Los
interruptores tienen las capacidades de corriente indicadas en los planos para trabajar a
380V. Deben ser operables a mano (trabajo normal) y disparados automáticamente cuando
ocurran sobrecargas o cortocircuito. El mecanismo de disparo debe ser apertura libre de tal
forma que no permanezca en condiciones de cortocircuito.

Esta construidas de acuerdo a las recomendaciones Nema y aprobados por UL ó su

equivalente en norma IEC.
 Instalaciones Eleé ctricas en Baja Tensioé n

6. GRUPO ELECTRÓGENO
Para el suministro de emergencia, se tienen dos grupos electrógenos Diesel el cual entra
en servicio automáticamente en caso de falla del suministro eléctrico normal. El grupo esta
de cuatro tiempos, 630 KVA Emergencia, 1800 RPM, 0.8 factor de potencia trifásico 400-
230V – 60Hz, con neutro accesible “skid mounted”, con aisladores de vibración tipo resortes
entre el “skid” y el piso. El motor trabaja con petróleo Diesel 2.

El motor tiene incorporado un panel electrónico para control y seguridad del motor, con
alarmas y parada del motor por; baja presión de aceite, alta temperatura de agua, sobre
velocidad, falla de arranque después de 3 intentos (over crank), con selector M-O-A para
arranque local o remoto por medio contacto externo sin tensión. Se tendrá un panel
repetidor de alarmas con salidas de contactos (libres de tensión) para indicación remota de
las alarmas en el sistema de monitoreo centralizado.

El motor tiene gobernador de velocidad electrónico isócrono. Enfriamiento con radiador de

agua tropicalizado, calentador de agua para permitir la aplicación inmediata de la carga.
Arranque eléctrico por batería 24 V.

El alternador es tropicalizado, trifásico, con aislamiento clase H, con resistencia de

calefacción, trifásico con neutro accesible, regulador de voltaje tipo electrónico, con
ganancia ajustable para compensar la caída de tensión, autoexitado y autorregulado, sin
escobillas.

Sistema de cargador automático de baterías, tipo flotante con sistema de ecualización de

carga, 24 V.c.c., con voltímetro y amperímetro y contactos auxiliares sin tensión, para
indicación remota de estado del cargador (conectado – desconectado) y baterías bajas,
estos contactos se conecta al sistema de monitoreo centralizado.

Baterías libres de mantenimiento (selladas) de plomo ácido 24 V.c.c., con capacidad para
10 arranques mínimos sin recibir carga, con rack de montaje., cables de interconexión y
accesorios requeridos para dejar el sistema de arranques operativos.

7. TABLERO DE GRUPO ELECTRÓGENO

El grupo electrógeno tiene un tablero de fuerza y control Autosoportado. El tablero tiene las
mismas características generales, de construcción, que las indicadas para los tableros
generales.

El tablero está equipado con:

 Instalaciones Eleé ctricas en Baja Tensioé n

- Interruptor con mando motorizado, reles electrónicos de protección, contactos secos de

posición y falla a conectarse a CY M.

- Medidor multifunción de las mismas características de los de los tableros generales.

Con comunicación serial RS 485, protocolo de comunicación Modbus.

- Lámparas indicadoras, pulsadores de reset, conmutadores para subir/bajar la velocidad

(en operación manual), selector M-O-A, accesorios requeridos.

- El sistema de CYM monitorea el interruptor del grupo (posición y falla), así como la
posición de los selectores M-O-A del grupo y del tablero de sincronización, tablero de
sincronización, medidores Multifunción de los grupos.

8. TABLEROS DE TRANSFERENCIA
En los suministros de servicios generales, de las diferentes áreas, se tiene tableros de
transferencia automática de carga (TTA-), para transferir las cargas del suministro normal
(LUZ DEL SUR) al suministro de emergencia (grupo electrógeno propio). Los interruptores
de transferencia serán del tipo con interruptores termo magnéticos, enclavados entre si
mecánica y eléctricamente, con accesorios requeridos para el sistema, de CYM, con
regulación de los tiempos de transferencia. Tanto el lado del suministro normal como de
emergencia se tiene relés de tensión trifásicos regulables (en magnitud y tiempo), para dar

la señal de arranque al grupo electrógeno vía contactos sin tensión. El sistema de

emergencia estará monitoreado, en tiempo real, por el sistema de control y monitoreo
centralizado.

Se tiene selectores manual – off – automático, para posibilitar la transferencia manual, de

ser necesario. Tanto la posición de los interruptores, como del selector M-O-A- serán
monitoreados por el sistema de CYM.

9. PUESTA A TIERRA
El sistema de puesta a tierra consiste de pozos de puesta a tierra, con electrodos de cobre
de 5/8” x 2.40 mt largo, interconectados sólidamente entre sí con conductores de cobre.
Los cables de interconexión estos desnudos directamente enterrados en tierra de chacra
 Instalaciones Eleé ctricas en Baja Tensioé n

compactado y forman parte de la puesta a tierra, como se indica en los planos. Para
mejorar la puesta a tierra se usa aditivos tipos thorgel ó similar aprobado.
Se tiene sistemas de puesta a tierra independiente para equipos de baja tensión y
corrientes débiles, así como la puesta a tierra para equipos de media tensión.

10. CABLEADO, ENTUBADO, CAJAS, TABLEROS, BANDEJAS

10.1 Electroductos
Para la canalización de los circuitos derivados de iluminación tomacorrientes, fuerza y
corrientes débiles, dentro del falso cielo raso y empotradas; se instalará una red de tuberías
de PVC y cajas de fºgº de las siguientes características.

Tuberías para alimentadores, montantes y circuitos derivados

Las tuberías que se emplearán serán de cloruro de polivinilo (PVC), del tipo pesado (P), de
acuerdo a las normas aprobadas por el INDECOPI.

Propiedades físicas a 24° C

- Peso específico 1.44 Kg./cm².

- Resistencia a la tracción 500 Kg/cm².

- Resistencia a la flexión 700/900 Kg/cm².

- Resistencia a la compresión 600/700 Kg/cm².

Características técnicas

Diámetro Diámetro Espesor Largo Peso

Nominal Exterior Mm Ml. Kg/tubo
(mm) (mm)
15 21 2.30 3 0.680
20 26.5 2.60 3 0.820
25 33 2.80 3 1.260
35 42 3.00 3 1.600
40 48 3.00 3 2.185
50 60 3.20 3 3.220
65 73 3.20 3 2.450
80 88.5 3.50 3 3.950
100 114 4.50 3 7.450

Proceso de instalación
 Instalaciones Eleé ctricas en Baja Tensioé n

- Debe formar un sistema unido mecánicamente de caja a caja o de accesorio a

accesorio, estableciendo una adecuada continuidad en la red de electroductos.
- No se permite la formación de trampas o bolsillos, para evitar la acumulación de la
humedad.
- Los ductos deberán estar enteramente libres de contacto con tuberías de otras
instalaciones.
- No se usa tubos de menos de 15 mm nominal según la tabla anterior.
- No son permitidas más de 3 curvas por 90°, incluyendo las de entrada a caja o
accesorio.
- Se instala juntas de dilatación en todas las tuberías que atraviesan juntas de
construcción.
- Los electros ductos que irán empotrados en elementos de concreto armado, se
instalarán después de haber sido armado el fierro y se aseguren debidamente las
tuberías.
Los accesorios para electro ductos de PVC-P serán del mismo material que el de las
tuberías, en muros de broquetas se instalará, en lo posible, por los huecos de los mismos.

Curvas
Se usa curvas de fábricas, o hechas en obra con equipo adecuado, con radio normalizado
para todas aquellas de 90°, las diferentes de 90°, se harán en obra siguiendo el proceso
recomendado por los fabricantes, pero en todo caso el radio de las mismas no debe ser
menor de 8 veces el diámetro de la tubería a curvarse.

Unión tubo a tubo

- Para cajas normales, se usará la combinación de una unión tubo a tubo, con una
unión tipo sombrero abierto.
- Para cajas especiales se usa las uniones con campana para su fijación a la caja
mediante tuerca (bushings) y contratuerca de fierro galvanizado.

Pegamento
Se emplea pegamento con base de PVC, para sellar todas las uniones de presión de los
ductos.
 Instalaciones Eleé ctricas en Baja Tensioé n

10.2 Conductores

Conductores para alimentadores generales

Todos los conductores a usarse en alimentadores, es de cobre electrolítico de 99.9% de
conductividad, y tendrán aislamiento THW para 600V y 75° C de temperatura de operación.
Para los circuitos exteriores a los edificios y donde se indique, se usarán cables con
aislamiento tipo NYY.

Para las derivaciones en interiores se emplea conectores de cobre o bronce, aprobados por
la inspección, que tengan la sección adecuada a los cables que une, llevarán cinta aislante
en capas cuyo espesor total equivale al espesor de aislamiento del propio cable.

Conductores para circuitos derivados interiores

Todos los conductores a usarse son cableados de cobre electrolítico de 99.9% de
conductividad, con aislamiento termoplástico tipo TW.

No se usa para circuitos de alumbrado, tomacorrientes y fuerza conductores de secciones

inferiores a 4mm².

Las conexiones entre conductores de 6 mm² ó menos, se harán con conectores aislados de
“torsión” tipo “screw on wire” como fabricados por 3M, IDEAL, T&B.

Identificación de conductores.
Debido a que la fabricación de cables con calibres de 10 mm² ó más no considera colores
de aislamiento normalizados, se usa preferentemente conductores con color de aislamiento
negro, identificándose las fases y tierra, con anillos y cintas de colores en los extremos, de
acuerdo a lo siguiente:

- Fases R.S.T. - Rojo, Azul y Negro.

- Tierra de cómputo – Verde.
- Tierra de energía – Amarillo.
- Neutro en sistemas 400/231V – Blanco.
En los circuitos derivados de calibres inferiores a 10 mm² si se usarán los cables con dichos
colores.

Instalación de conductores
Los conductores correspondientes a los circuitos secundarios no son instalados en los
conductos antes de haberse terminado el enlucido de las paredes y el cielo raso.

A todos los conductores se les deja extremos suficientemente largos para las conexiones.
 Instalaciones Eleé ctricas en Baja Tensioé n

Antes de proceder al alambrado, se limpia y seca los tubos y se pintaran con pintura
anticorrosiva el interior de las cajas.

Los conductores serán continuos de caja a caja

Conductores de protección a tierra

La tierra de equipos en 380V, es de cobre electrolítico tipo TW (color amarillo) cableado y
serán de los calibres indicados en planos.

La tierra de cómputo será de cobre tipo TW (color verde) cableado.

Los conductores de tierra se instalan junto a los conductores de fase de c/u circuito.

Alambre guía
En todo el sistema de corriente débil, comunicaciones y tubería sin alambrar, se debe dejar
un alambre que sirva de guía del N° 16 AWG galvanizado para facilitar su rápida
identificación y cableado por parte de los equipadores.

10.3 Cajas
Cajas estándar para circuitos derivados
Las cajas estándar son del tipo pesado de fierro galvanizado, fabricado por estampados de
planchas de 1.6mm, de espesor mínimo.

Las orejas para fijación del accesorio serán de una sola pieza, con el cuerpo de la caja, no
se acepta orejas soldadas, cajas redondas, ni de profundidad menos de 50mm ni tampoco
cajas de plástico.

Octogonales 100 mm x 50 Salidas para centros.

Octogonales 100 mm x 50 mm Braquetes, cajas de paso.
Rectangulares 100mm x 55 x 50mm Interruptores, tomacorrientes,
teléfono.
Cuadrada 100X100X50 mm, Cajas de paso
Cuadrada 100X100X50, con tapa Reductora a un gang.
Cajas donde ingresen 3 o 4 Tuberías. Como indicado en los planos.

Cajas para alimentadores eléctricos y de comunicaciones

Todas las salidas para derivación de alimentadores o para facilitar el tendido de los
conductores son de las dimensiones indicadas en los planos, fabricadas en planchas de
fierro galvanizado

de 1.6mm de espesor, tendrán tapas ciegas. Las cajas con dimensiones mayores de 40 cm
de largo ó ancho son reforzadas mediante ángulos de tal manera que quede rígida.
 Instalaciones Eleé ctricas en Baja Tensioé n

Cajas telefónicas
Construcción en gabinete metálico, de fierro galvanizado y lleva marco y puerta del mismo
material, para permitir la instalación de los terminales respectivos se instala en el fondo de
la caja una plancha de madera de cedro cepillado y acabado en 20mm de espesor, las
cajas son de las dimensiones interiores indicadas en los planos.

10.4 Tomacorrientes
Tomacorrientes de uso general
Salvo indicación expresa, los tomacorrientes de uso general son dobles de 15 A-240V,
como fabricados por Ticino serie Magic, modelo # 5028. Las placas serán de resina color
marfil, Magic. Modelo # 503/12R.

La altura del montaje será de 0.30 m.s.n.p.t., salvo indicación contraria.

10.5 Salidas de teléfonos

Para las salidas de teléfono, así como para teleproceso se emplea placas de salidas con 2
perforaciones, las cuales están equipadas con dos enchufes modulares del tipo Pan Jack
(RJ-45) del tipo para voz y data respectivamente.

Placas
Las placas son de resina color marfil, provisto de las perforaciones necesarias para dar
paso a los dados en cada salida indicada.

Ubicación de salida
La altura y la ubicación de las salidas sobre los pisos terminados, son las que se indican en
la leyenda del plano proyecto salvo recomendación expresa del Arquitecto proyectista.

10.6 Bandejas
Bandejas tipo escalera
Se tiene bandejas porta cables tipo “escalera”. Fabricados en plancha de Fe.Ga. 1.5 mm de
espesor, con “pasos” cada 0.30 m. La unión de los perfiles laterales con los “pasos” serán
electros soldados. En las áreas interiores las bandejas serán abiertas (sin tapa) en las
áreas exteriores están provistos de tapas de plancha fe.ga. de 1.2 mm de espesor.

Los tramos de bandeja serán de 2.40m de largo y dimensiones de acuerdo a lo indicado en

los planos. Los soportes son preparados en obras fabricadas con perfiles metálicos y
colgadores de varilla de fe.ga. roscada en forma corrida. En general los soportes, pernos y
todos los accesorios son galvanizados.
 Instalaciones Eleé ctricas en Baja Tensioé n

Bandejas tipo plancha

Se tiene también bandejas tipo plancha perforada construidas con plancha fe.ga. 1.5 mm²
espesor, con tapas de plancha fe.ga. 1.2 mm² espesor, con dimensiones como indicadas en
los planos.

11. ARTEFACTOS DE ILUMINACIÓN

Es del tipo y característica como indicada en los planos.

En general todos los artefactos de descarga (fluorescente normales y compactos, sodio

halogenuros metálicos) tiene equipos de alto factor de potencia (superior a 0.9), pero en
ningún caso capacitivo.

Como indicado en los planos se tiene los siguientes sistemas de iluminación.

a) Iluminación normal, con suministro de Luz del Sur.

b) Iluminación de emergencia, con suministro de Luz del Sur ó grupos propios.
c) Iluminación de emergencia con baterías, con balastros especiales y con relés de
transferencia incorporados para conmutar entre el suministro normal (o de
emergencia) de c.a. y la batería propia. Al restablecerse el suministro normal (o de
emergencia) el relé conmuta automáticamente al suministro de c.a.

Octubre 2017
