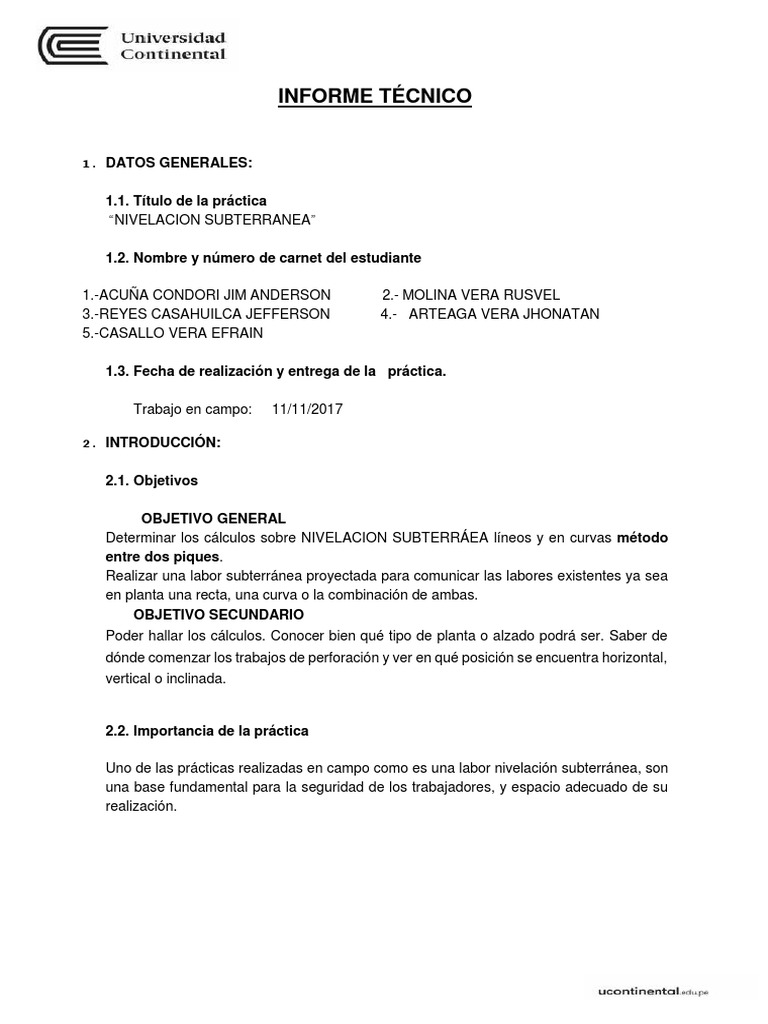

INFORME TÉCNICO

1. DATOS GENERALES:

1.1. Título de la práctica

“NIVELACION SUBTERRANEA”

1.2. Nombre y número de carnet del estudiante

1.-ACUÑA CONDORI JIM ANDERSON 2.- MOLINA VERA RUSVEL

3.-REYES CASAHUILCA JEFFERSON 4.- ARTEAGA VERA JHONATAN
5.-CASALLO VERA EFRAIN

1.3. Fecha de realización y entrega de la práctica.

Trabajo en campo: 11/11/2017

2. INTRODUCCIÓN:

2.1. Objetivos

OBJETIVO GENERAL
Determinar los cálculos sobre NIVELACION SUBTERRÁEA líneos y en curvas método
entre dos piques.
Realizar una labor subterránea proyectada para comunicar las labores existentes ya sea
en planta una recta, una curva o la combinación de ambas.
OBJETIVO SECUNDARIO
Poder hallar los cálculos. Conocer bien qué tipo de planta o alzado podrá ser. Saber de
dónde comenzar los trabajos de perforación y ver en qué posición se encuentra horizontal,
vertical o inclinada.

2.2. Importancia de la práctica

Uno de las prácticas realizadas en campo como es una labor nivelación subterránea, son
una base fundamental para la seguridad de los trabajadores, y espacio adecuado de su
realización.
 2.3. Aspectos Generales

Esta parte de la asignatura pretende estudiar la aplicación de las técnicas topográficas, ya

estudiadas en la asignatura Topografía, al caso de trabajos desarrollados en el subsuelo.
Además del ejemplo clásico de la minería de interior, estas técnicas serán aplicables en la
perforación de túneles para carreteras y ferrocarriles, en determinadas obras hidráulicas, en
la creación de espacios subterráneos para almacenamiento, etc. Las características que
hacen especiales las obras subterráneas, desde la perspectiva de la topografía, son las
siguientes:

• Iluminación. - En las obras subterráneas es preciso trabajar con luz artificial, en ocasiones
escasa. Esto obliga a emplear iluminación adicional, tanto en los equipos topográficos como
en las señales de
puntería y los puntos visados.

• Temperatura, humedad, etc.- Pueden suponer condiciones de trabajo incómodas para los
operarios, pero también afectar a los equipos, que estarán sometidos a condiciones adversas
que facilitan su deterioro.

• Existencia de polvo, gases nocivos o grisú. - Suponen condiciones adversas y, en ocasiones,

peligrosas.

• Espacios reducidos y por los que, con frecuencia, circulan vehículos o existe maquinaria en
movimiento. - Esto obliga, habitualmente, a fijar los puntos de estación en las paredes o en
los techos de las labores y, en ocasiones, a estacionar en estos mismos puntos.

• Levantamiento de puntos de difícil acceso, en los que a menudo resulta imposible situar una
señal de puntería.

• Comunicación entre las labores de interior y las de exterior. - Pueden complicar, de manera
importante, los trabajos topográficos de enlace entre dichas labores, en particular la
transmisión de orientación y de cota al interior.
• La complejidad de las labores de interior, que puede dificultar el desarrollo de los trabajos
topográficos y, en particular, el replanteo de nuevas labores.
• Los levantamientos topográficos en minería deben seguir de cerca los avances de la
explotación. Además, los vértices en los que se apoyan pueden verse afectados por los
movimientos del terreno o, incluso, desaparecer
3. DESARROLLO DEL CAMPO:

3.1. Composición de la cuadrilla

1.-ACUÑA CONDORI JIM ANDERSON 2.- MOLINA VERA RUSVEL

3.-REYES CASAHUILCA JEFFERSON 4.- ARTEAGA VERA JHONATAN
5.-CASALLO VERA EFRAIN

3.2. Equipo empleado en el trabajo

NIVEL DE INGENIERO
Procedimiento por el cual encontramos la diferencia de altura entre dos o más puntos, se
realiza con instrumentos simples o de modernidad tecnológica como manguera transparente,
nivel de carpintero, eclímetro, nivel de ingeniero mecánico o nivel de ingeniero electrónico.
En términos generales se podría decir que el rango de un nivel de 20 aumentos es de 50 mts,
22x.-65mts, 24x.-79mts, 26x.-92mts, 28x.-104mts, 30x.-115mts, 32x.-125mts, pero si usamos
un nivel de muchos aumentos a distancias cortas tendremos mayor facilidad para tomar las
lecturas en el estadal y eventualmente más precisión, así si por ejemplo se quiere nivelar una
maquinaria, en donde las distancias pueden no superar los 10 mts, se recomendaría usar el
nivel de 32 aumentos, para tener la máxima precisión posible.
Si bien el nivel solo sirve para medir desnivel, últimamente se les ha incorporado una
graduación en el giro horizontal, permitiendo hacer mediciones de ángulos con una precisión
de medio grado, siendo práctico en obra para medir o trazar ángulos horizontales que no
requieren gran precisión.
 TRIPODE
Con este material es posible preparar montajes que necesiten tener estabilidad y estar un
poco más altos de la que tendríamos sin su uso. Ofrece firmeza para que la cámara no se
mueva. Permite fijar la cámara en altura e inclinación y evita su movimiento al momento del
disparo.
La cabeza del trípode para fotografía debe poder moverse en tres ejes para asegurar la
inclinación adecuada del tiro de cámara.
En el caso del trabajo en cine y vídeo se necesita que el trípode tenga un nivel para asegurar
la horizontalidad necesaria para que al realizar panorámicas no cambie dicha horizontalidad.
También es adecuado que tenga una zapata que permita rápidamente ensamblar y
desensamblar la cámara para cambiar su uso cámara en mano o en trípode EN FLORENCIA.
En el caso de trabajos en estudio de grabación de cine o televisión, los trípodes pueden estar
colocados en un artefacto con ruedas para cambiar rápidamente de ubicación. Aunque no
está pensado para realizar panorámicas, este artefacto puede ayudar en casos
excepcionales.

MIRA
En topografía, una estadía o mira estad métrica, también llamado estadal en Latinoamérica,
es una regla graduada que permite mediante un nivel topográfico, medir desniveles, es decir,
diferencias de altura. Con una mira, también se pueden medir distancias con métodos
trigonométricos, o mediante un telémetro esta dimétrico integrado dentro de un nivel
topográfico, un teodolito, o bien un taquímetro.
 JALON

Un jalón o baliza es un accesorio para realizar mediciones con instrumentos topográficos,

originalmente era una vara larga de madera, de sección cilíndrica, donde se monta un
prismática en la parte superior, y rematada por un regatón de acero en la parte inferior, por
donde se clava en el terreno.

BRUJULA
La brújula es un instrumento de orientación que utiliza una aguja imantada para señalar el
norte magnético terrestre. Su funcionamiento se basa en el magnetismo terrestre, por lo que
señala el norte magnético que corresponde con el sur geográfico y es improductivo en las
zonas polares norte y sur debido a la convergencia de las líneas de fuerza del campo
magnético terrestre.

Desde mediados del siglo XX, la brújula magnética empezó a ser reemplazada por sistemas
de navegación más avanzados y completos, como la brújula giroscópica —que se calibra con
haces de láser— y los sistemas de posicionamiento global. Sin embargo, aún es muy popular
en actividades que requieren alta movilidad o que impiden, debido a su naturaleza, el acceso
a energía eléctrica, de la cual dependen los demás sistemas.
 3.3. explicación paso a paso del trabajo de campo realizado

1.- indicación del trabajo a realizar por parte el ingeniero en el salón de clases
2.- sacar equipos necesarios del laboratorio de topografía
3.- indicación a detalle en el campo de parte del ingeniero
4.- devolución de los equipos de laboratorio
5.- sacar los datos necesarios para luego trabajar en gabinete
6.- realizar un informe de acorde todo lo que pidió el ingeniero
7.- entrega del trabajo final en la fecha indicada

3.4. Resumen de datos levantados

Ll

4. CÁLCULOS:

Métodos y fórmulas a utilizarse

Nociones de minería subterránea.

Aunque hayan sido estudiados en otras asignaturas, se incluye un breve
recordatorio de algunos conceptos básicos. La explotación correcta de una mina
subterránea requiere una red, cuidadosamente planificada, de pozos, galerías, rampas y
chimeneas o coladeros. Estas labores permitirán el acceso al yacimiento, la circulación
de personal o maquinaria, la extracción de mineral y estéril, la ventilación de las labores.

Pozos.- Su finalidad suele ser la de conectar las instalaciones de superficie con el

subsuelo.

Se utilizan para la extracción de mineral y estéril, transporte de personal y maquinaria,

ventilación, etc. Suelen ser verticales, aunque en algunos casos pueden seguir la
inclinación del cuerpo mineral.
 Su diámetro puede variar entre 1 ó 2 metros, para pozos de servicio, hasta 8 ó 10 metros
en minas importantes. Pueden tener secciones circulares o elípticas, que resisten mejor
las presiones del terreno, o rectangulares, que presentan un mayor coeficiente de
utilización. Pueden alcanzar varios centenares de metros de profundidad.

5. CONCLUSIÓN:
 Mediante esta práctica anterior aprendimos a interpretar toda la información sobre en
que consistía un rompimiento minero. Asimismo asimilamos correctamente metodos,
procedimientos, tecnicas en la topografia.
 El corte en mina nos proporciona una información elemental y una idea esencial para
aplicarlo en los proyectos de gran amplitud.
 En el campo se identificaron diversos problemas que tratamos de solucionar.
Por ejemplo uno de ellos fue el relieve del terreno, esto por los arbustos que dificultan
un poco en la ubicación y posición de la estación.
 Pudimos ver que se cometen errores en la medición. Al realizar esta práctica nos
hemos familiarizado con la estación aprendiendo a usarlo correctamente.
 Se observa que la mala manipulación de los equipos e instrumentos de trabajo de
campo nos lleva a cometer errores.
 Terminamos el trabajo con los objetivos prácticamente cumplidos, los llevamos a cabo
calculando cada uno de los datos que eran identificados y expresándolos en gráficos.
 Utilizamos correctamente la calculadora y criterio, principalmente para la
implementación de cálculos y la edición del presente informe.

5.1. Recomendaciones:
 Se debe tener en cuenta el mantenimiento y respectivo cuidado de los materiales y/o
equipos de trabajo, ya que al trascurrir el tiempo se presentan más defectuosas y mal
calibradas.
 Que al momento de poner en el nivel de ingeniero se trata de ser los más precisos posibles
para finalmente obtener datos más exactos.
 Al momento de realizar la mira hasta cierto punto, los datos deben ser tomados tal y como
se dicta la lectura.

6.- Anexos:
 FUENTE: Propia
DESCRIPCION: Tomando datos del último punto.
Planos topográficos
