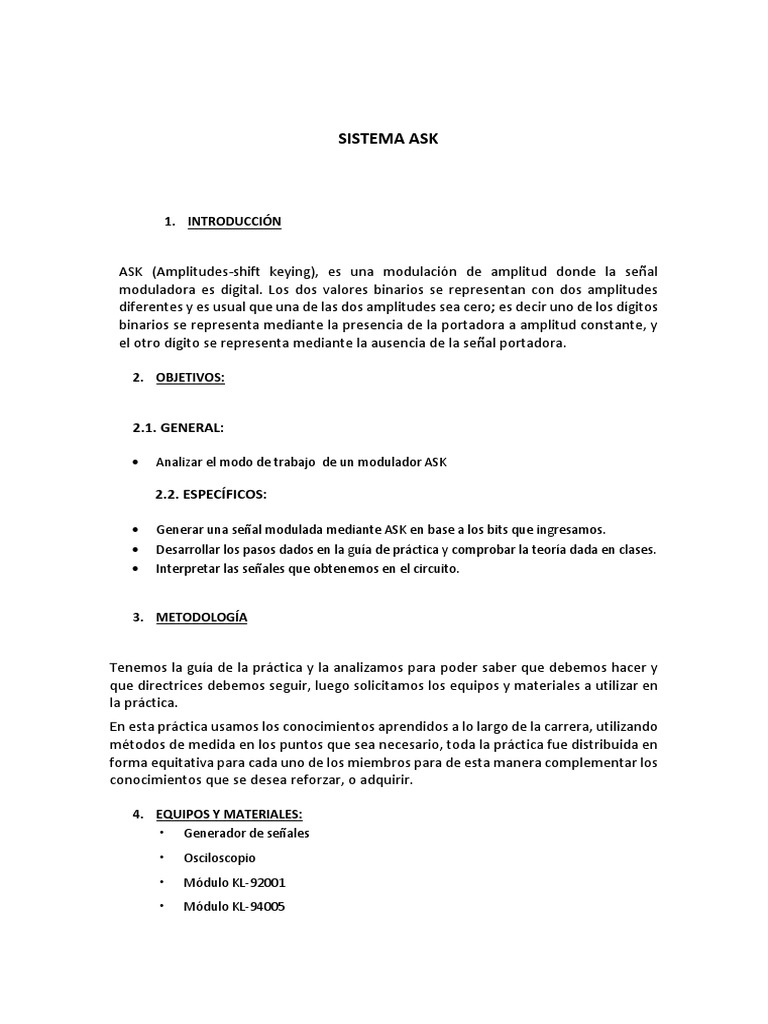

SISTEMA ASK

1. INTRODUCCIÓN

ASK (Amplitudes-shift keying), es una modulación de amplitud donde la señal

moduladora es digital. Los dos valores binarios se representan con dos amplitudes
diferentes y es usual que una de las dos amplitudes sea cero; es decir uno de los dígitos
binarios se representa mediante la presencia de la portadora a amplitud constante, y
el otro dígito se representa mediante la ausencia de la señal portadora.

2. OBJETIVOS:

2.1. GENERAL:

 Analizar el modo de trabajo de un modulador ASK

2.2. ESPECÍFICOS:

 Generar una señal modulada mediante ASK en base a los bits que ingresamos.
 Desarrollar los pasos dados en la guía de práctica y comprobar la teoría dada en clases.
 Interpretar las señales que obtenemos en el circuito.

3. METODOLOGÍA

Tenemos la guía de la práctica y la analizamos para poder saber que debemos hacer y
que directrices debemos seguir, luego solicitamos los equipos y materiales a utilizar en
la práctica.
En esta práctica usamos los conocimientos aprendidos a lo largo de la carrera, utilizando
métodos de medida en los puntos que sea necesario, toda la práctica fue distribuida en
forma equitativa para cada uno de los miembros para de esta manera complementar los
conocimientos que se desea reforzar, o adquirir.

4. EQUIPOS Y MATERIALES:
• Generador de señales
• Osciloscopio
• Módulo KL-92001
• Módulo KL-94005
 • Cables de puenteo
• Puntas de prueba
• Analizador de espectro
5. MARCO TEÓRICO:

5.1. MODULACIÓN ASK (Amplitude Shift Keying)

Modulación de Amplitud ASK: Esta modulación consiste en establecer una variación de

la amplitud de la frecuencia portadora según los estados significativos de la señal de
datos.
Sin embargo este método no se emplea en las técnicas de construcción de los módems
puesto que no permiten implementar técnicas que permitan elevar la velocidad de
transmisión.

En esta forma de modulación la portadora sinusoidal toma dos valores de amplitud,

determinados directamente por la señal de datos binaria. Normalmente el modulador
transmite la portadora cuando el bit de datos es “1” y la suprime completamente cuando
el bit es “0” .Existen también formas de ASK denominadas “multinivel”, en las cuales la
amplitud de la señal modulada toma más de dos valores.
Los principales factores que caracterizan a la ASK son:
 • Requiere circuitos poco complejos
• Muy sensibles a las interferencias (probabilidad de error elevada)
• Siendo Fb la velocidad de transmisión de los bits, el espectro mínimo Bw de
la señal modulada resulta mayor que Fb
• La eficiencia de transmisión, definida como la relación entre Fb y Bw resulta
menor que 1
• El Baudio, definido como la velocidad de modulación o velocidad de símbolo,
es igual a la velocidad de transmisión Fb

ASK es sensible a cambios repentinos de la ganancia, además es una técnica de

modulación ineficaz.

La técnica ASK se utiliza para la transmisión de datos digitales en fibras ópticas, en los
transmisores con LED, la expresión de la señal modulada sigue siendo válida. Es decir,
un elemento de señal se representa mediante un pulso de luz, mientras que el otro se
representa mediante la ausencia de luz. Los transmisores láser tienen normalmente un
valor de desplazamiento, "bias", que hace que el dispositivo emita una señal de alta
intensidad para representar un elemento y una señal de menor amplitud para
representar al otro.

5.2. DEMODULADOR ASK

Una parte del Demodulador Digital se encuentra en el firmware del microcontrolador

y, el resto es la interfaz analógica para el acondicionamiento de la señal de entrada, lo
constituye un amplificador y un comparador. La primera etapa se encarga de amplificar
la señal de baja amplitud proveniente de la antena, luego se encuentra un comparador
de cruce por cero, para convertir la señal senoidal en cuadrada.
Para extraer los datos de la señal modulada ASK esta se muestrea, detectando cambios
en la amplitud, donde la oscilación se interpreta como un uno lógico y la ausencia de
señal se asocia con un cero lógico.
Al unir el modulador y el demodulador obtenemos el sistema transmisor/receptor que
se describe en el diagrama en bloques de la figura 5.
 6. PROCEDIMIENTO:

 Encontramos el circuito modulador ASK en el módulo KL–94005

 Se conecta una señal sinusoidal a 500 KHz, 4 Vpp al terminal VC de la portadora.
 Se conecta una señal cuadrada TTL a 20 KHz desde el generador de funciones
TTL/CMOS al terminal VD de la señal.
 Se acciona VR1 completamente CW para obtener la amplitud máxima a la salida
VT de la señal ASK modulada. Se mide y registramos la forma de onda de la
señal ASK en la tabla 1.
 Se acciona VR1 completamente CCW para obtener la amplitud mínima a la
salida VT de la señal ASK modulada. Se mide y registramos la forma de onda de
la señal ASK en la tabla 1.
 Conectamos una señal cuadrada TTL a 1KHz desde el generador de funciones
TTL/CMOS al terminal VD de la señal.
 Repetimos los pasos 4 y 5.
 Conectamos una señal cuadrada TTL a 10 KHz desde el generador de funciones
TTL/CMOS al terminal VD de la señal.
 Repetimos los pasos 4 y 5.
 Conecte una señal cuadrada TTL a 50 KHz desde el generador de funciones
TTL/CMOS al terminal VD de la señal.
 Repetimos los pasos 4 y 5.
6.1. Demodulador ASK coherente.

 Completamos el demodulador ASK no coherente mostrado en el módulo KL–

94005 colocando el jumper en las posiciones 2, 6 y 8.
 Conectamos una señal sinusoidal a 500 KHz de 4Vpp al terminal VC de la
portadora.
 Conectamos una señal TTL cuadrada a 20 KHz desde el generador de
funciones TTL/CMOS al terminal VD de la señal.
  Accionamos VR1 completamente CW para obtener la amplitud máxima a la
salida VT de la señal ASK modulada. Medimos y registramos la forma de onda
de la señal ASK en la tabla 2.
 Conectamos una señal TTL cuadrada a 1KHz desde el generador de funciones
TTL/CMOS al terminal VD de la señal.
 Se repite el paso 4.
 Conectamos una señal TTL cuadrada a 10KHz desde el generador de
funciones TTL/CMOS al terminal VD de la señal.
 Repetimos el paso 4.
 Conectamos una señal TTL cuadrada a 50KHz desde el generador de
funciones TTL/CMOS al terminal VD de la señal.
 Repetimos el paso 4.
 Comparamos las formas de onda de la señal de entrada VD y Vo de salida.

6.2. Demodulador ASK no coherente.

 Completamos el demodulador ASK coherente mostrado en el módulo KL–

94005 colocando el jumper en las posiciones 1, 3, 4, 7, 8, 9, 10 y 11.
 Se conecta una señal sinusoidal a 500 KHz de 4Vpp al terminal VC de la
portadora.
 Se conecta una señal TTL cuadrada a 20 KHz desde el generador de funciones
TTL/CMOS al terminal VD de la señal.
 Accionamos VR1 completamente CW para obtener la amplitud máxima a la
salida VT de la señal ASK modulada. La forma de onda de salida es una onda
modulada ASK.
 accionamos VR4 para hacer que la frecuencia de la señal de salida del VCO
sea igual a la de la portadora, 500 KHz.
 Accionamos VR5 para hacer que las señales de salida del VLO y VT estén en
fase.
 Accionamos VR2 para obtener una señal de amplitud máxima en la salida Vx.
 Accionamos VR3 para obtener una señal de 5Vpp a la salida VLP.
 Se mide y registra en la tabla 3 las formas de onda en los terminales VT de
salida, Vx de salida, VSO de entrada, VLP de salida y Vo de salida.
 Conectamos una señal TTL cuadrada a 1KHz desde el generador de funciones
TTL/CMOS al terminal VD de la señal.
 Repetimos los pasos del 6 al 9.
 Conectamos una señal TTL cuadrada a 10KHz desde el generador de
funciones TTL/CMOS al terminal VD de la señal.
 Repetimos los pasos del 6 al 9.
 Conectamos una señal TTL cuadrada a 50KHz desde el generador de
funciones TTL/CMOS al terminal VD de la señal.
 Repetimos los pasos del 6 al 9.
 Comparar las formas de onda de la señal de entrada VD y Vo.
