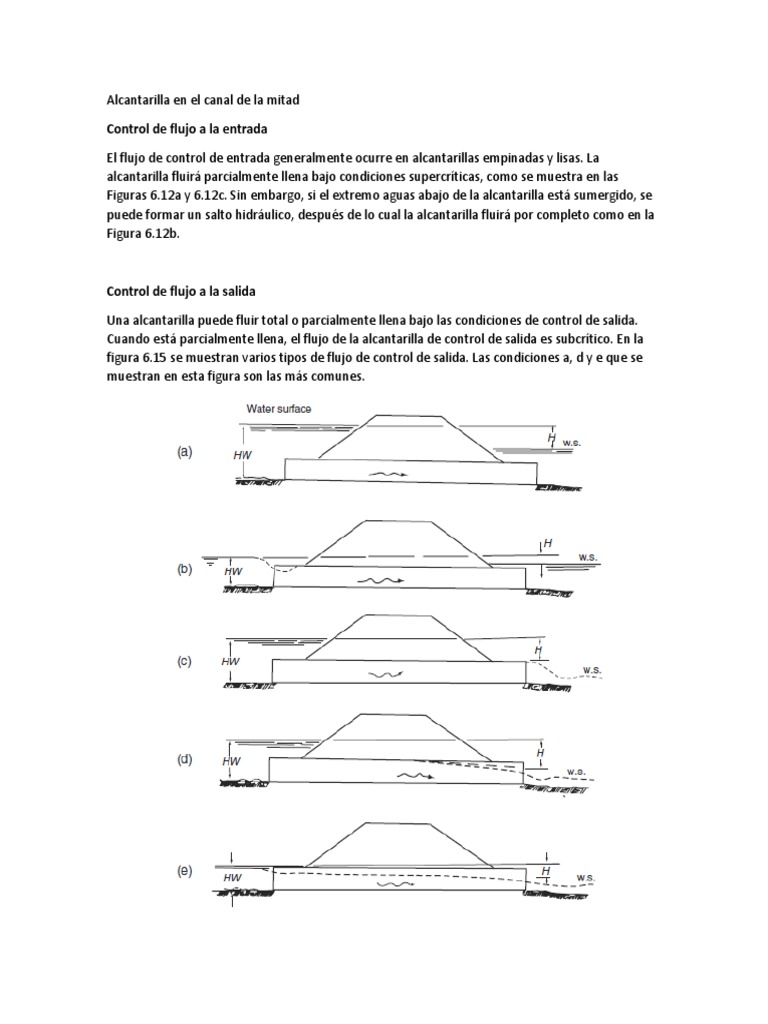

Alcantarilla en el canal de la mitad

Control de flujo a la entrada

El flujo de control de entrada generalmente ocurre en alcantarillas empinadas y lisas. La

alcantarilla fluirá parcialmente llena bajo condiciones supercríticas, como se muestra en las
Figuras 6.12a y 6.12c. Sin embargo, si el extremo aguas abajo de la alcantarilla está sumergido, se
puede formar un salto hidráulico, después de lo cual la alcantarilla fluirá por completo como en la
Figura 6.12b.

Control de flujo a la salida

Una alcantarilla puede fluir total o parcialmente llena bajo las condiciones de control de salida.
Cuando está parcialmente llena, el flujo de la alcantarilla de control de salida es subcrítico. En la
figura 6.15 se muestran varios tipos de flujo de control de salida. Las condiciones a, d y e que se
muestran en esta figura son las más comunes.
 Condiciones de flujo totalmente lleno

Despreciando la diferencia entre las cabezas de velocidad del flujo que se acerca a una
alcantarilla y la corriente abajo de una alcantarilla, la ecuación de energía para una
alcantarilla que fluye por completo se escribe como:

Donde:

HW: profundidad de la cabecera

TW: profundidad de la cola medida desde la parte inferior invertida de la alcantarilla,

S: pendiente de la alcantarilla, S=

L: longitud de la alcantarilla, L=

g: aceleración gravitacional,

n: Factor rugosidad Manning

R: radio hidráulico,

A: área de la sección transversal,

R: Radio hidráulico

kn: 1.0 m1/3/s = 1.49 ft1/3/s

ke: coeficiente de pérdida de entrada

Tubería de concreto, … ke
Proyección desde el extremo del conector de llenado (extremo de ranura) 0.2
Proyección desde el relleno, corte cuadrado, extremo 0.5
Pared de la cabeza o pared de la cabeza y alas:
  Extremo de la tubería (extremo de la ranura) 0.2
 Square-edge 0.5
 Redondeado (radio: 1 / 12D) 0.2
Ácaros para adaptarse a la pendiente de relleno 0.7
Sección final conforme a la pendiente de llenado 0.5
Bordes biselados, biseles 33.7° o 45° 0.2
Entrada cónica lateral o inclinada 0.2

La ecuación 6.34 incluye pérdidas de fricción, así como pérdidas de entrada y salida. Las Figuras 6.16
y 6.17 presentan nomogramas para flujo completo en alcantarillas de tubería de concreto y
alcantarillas de caja de concreto, respectivamente. Los nomogramas de flujo total para otros tipos
de alcantarillas también están disponibles en la literatura (Normann et al., 1985).
