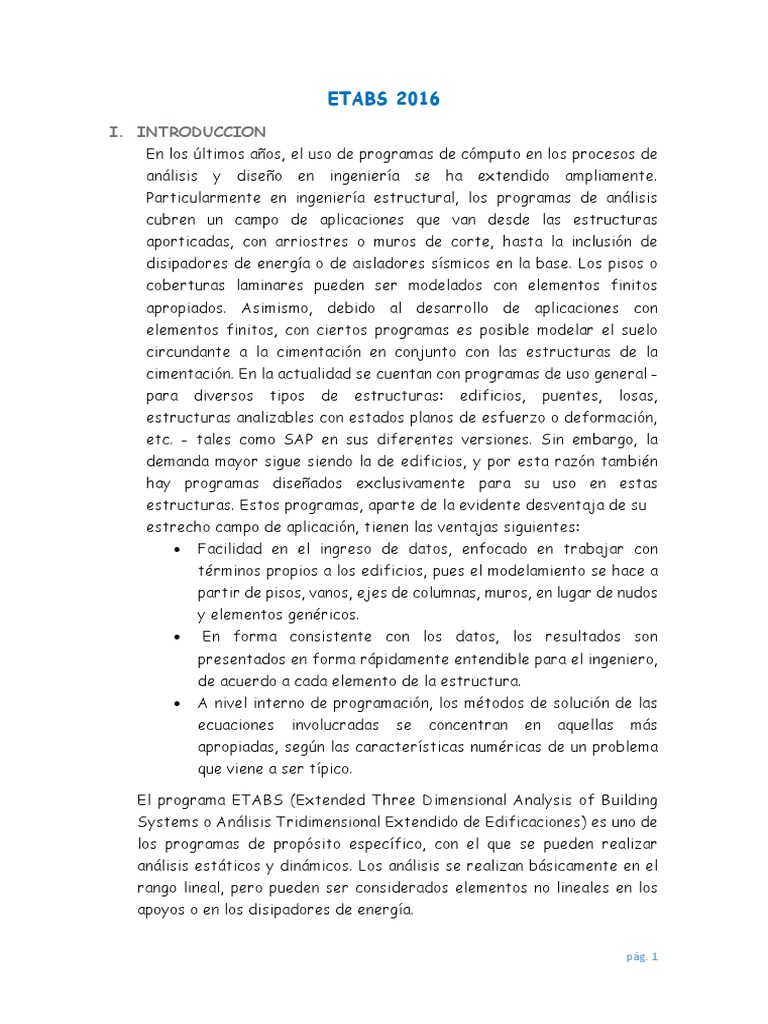

ETABS 2016

I. INTRODUCCION
En los últimos años, el uso de programas de cómputo en los procesos de
análisis y diseño en ingeniería se ha extendido ampliamente.
Particularmente en ingeniería estructural, los programas de análisis
cubren un campo de aplicaciones que van desde las estructuras
aporticadas, con arriostres o muros de corte, hasta la inclusión de
disipadores de energía o de aisladores sísmicos en la base. Los pisos o
coberturas laminares pueden ser modelados con elementos finitos
apropiados. Asimismo, debido al desarrollo de aplicaciones con
elementos finitos, con ciertos programas es posible modelar el suelo
circundante a la cimentación en conjunto con las estructuras de la
cimentación. En la actualidad se cuentan con programas de uso general -
para diversos tipos de estructuras: edificios, puentes, losas,
estructuras analizables con estados planos de esfuerzo o deformación,
etc. - tales como SAP en sus diferentes versiones. Sin embargo, la
demanda mayor sigue siendo la de edificios, y por esta razón también
hay programas diseñados exclusivamente para su uso en estas
estructuras. Estos programas, aparte de la evidente desventaja de su
estrecho campo de aplicación, tienen las ventajas siguientes:
 Facilidad en el ingreso de datos, enfocado en trabajar con
términos propios a los edificios, pues el modelamiento se hace a
partir de pisos, vanos, ejes de columnas, muros, en lugar de nudos
y elementos genéricos.
 En forma consistente con los datos, los resultados son
presentados en forma rápidamente entendible para el ingeniero,
de acuerdo a cada elemento de la estructura.
 A nivel interno de programación, los métodos de solución de las
ecuaciones involucradas se concentran en aquellas más
apropiadas, según las características numéricas de un problema
que viene a ser típico.

El programa ETABS (Extended Three Dimensional Analysis of Building

Systems o Análisis Tridimensional Extendido de Edificaciones) es uno de
los programas de propósito específico, con el que se pueden realizar
análisis estáticos y dinámicos. Los análisis se realizan básicamente en el
rango lineal, pero pueden ser considerados elementos no lineales en los
apoyos o en los disipadores de energía.

pág. 1
II. CARACTERISTICAS DEL MODELO

De acuerdo al programa, el edificio está formado por un ensamble de

columnas, vigas, arriostres - si los hubiera - y muros, interconectados por
losas horizontales, las cuales pueden ser diafragmas rígidos o flexibles en
su plano, como se muestra en la Figura. La geometría básica es definida
con referencia a una malla simple tridimensional, formada por la
intersección de los planos de cada piso y los ejes de las columnas. Los
edificios pueden ser no simétricos o de forma irregular en planta. El
comportamiento torsional de los diafragmas y la compatibilidad entre los
diafragmas de cada piso es tomado en cuenta.

Con las compatibilidades de desplazamientos considerados en el modelo,

es posible determinar los efectos asociados con el comportamiento de
estructuras altas con columnas espaciadas cercanamente.

Los diafragmas semi-rígidos pueden ser modelados usando un elemento de

piso (floor element) para considerar los efectos de las deformaciones en
el plano. Es posible el modelamiento de mezzanines y aberturas interiores.
Es posible modelar diafragmas múltiples en un mismo nivel, como para
modelar, por ejemplo, varias torres elevándose a partir de una sola
estructura combinada, o viceversa.

pág. 2
El sistema total del programa está integrado con una serie de post-
procesadores para el diseño o la verificación de elementos de concreto
armado o acero. Todos los elementos pueden ser revisados o diseñados
para una serie de combinaciones de carga dados y los resultados son
reportados en archivos

III. PREPARACION DEL MODELO

Elementos FRAMES
Un elemento FRAME (pórtico) de ETABS consiste en columnas
verticales y vigas horizontales. Pueden ser tridimensionales con
muros de corte y arriostres diagonales. La malla formada por los
diafragmas horizontales de piso y los ejes verticales de columnas
forman el sistema de referencia básico para la descripción del
elemento. Los ejes de columnas están ubicados con coordenadas en
el plano horizontal (X-Y) y los vanos están ubicados en planta como
conexiones entre los ejes de columnas. Un vano es definido como
una conexión entre dos ejes de columnas. Sobre cada eje de
columna pueden definirse elementos tipo columna como pueden no
definirse, y lo mismo se da en los vanos, es decir, sobre cada vano
pueden definirse elementos tipo viga. Una viga, un arriostre o un
panel siempre se definen entre dos ejes de columnas. Las vigas y
diafragmas asociados a un piso en particular son definidos en el
correspondiente eje de

pág. 3
piso (story line), mientras que las columnas, paneles y diagonales son
definidos debajo del correspondiente eje de piso.

FLOOR DIAPHRAGMS
Por lo general, los pisos horizontales en cualquier nivel son
modelados como un diafragma horizontal rígido, con una rigidez
infinita en su plano, pero sin rigidez fuera de su plano. Puede haber
uno o más elementos Floor Diaphragms (diafragmas) asociados con
un solo nivel o piso, como se muestra en la Figura. Este plano
horizontal está conectado a los ejes de columnas asociados con el
diafragma. En consecuencia, todos los ejes de columnas conectados
a un diafragma rígido no podrían tener desplazamientos
independientes entre sí. Algunos ejes de columnas pueden ser
desconectados del diafragma rígido, para permitir desplazamientos
independientes en las columnas. Un elemento diafragma puede
tener rigidez infinita, no tener rigidez o tener una rigidez
intermedia, mediante el uso de elementos flexibles. Los diafragmas
rígidos deben ser horizontales; los diafragmas flexibles pueden
tener una inclinación.
Las masas requeridas para el análisis dinámico están asociadas con
los diafragmas rígidos. Las masas son concentradas en los centros
de masas de los diafragmas correspondientes. Las masas de los
elementos son incluidas automáticamente en una masa de diafragma
conjunto, con la contribución correspondiente a los momentos de
inercia de masa. El número de elementos diafragma en un nivel
particular dependerá de la distribución de masas en el piso.

BRAZOS RÍGIDOS
Cuando las dimensiones de las columnas son relativamente grandes,
el aumento de la rigidez de la estructura es grande, tanto en la
consideración de deformaciones de corte como en el aumento de
rigidez en las vigas, como resultado de un efecto de brazo rígido.
El mismo efecto se produce en las columnas con las vigas de peralte
considerable. Las fuerzas internas en los elementos viga y columna
son dadas en las caras externas de los brazos rígidos, lo cual tiene
ventajas evidentes para fines de diseño. Puede considerarse una
reducción en la dimensión del brazo rígido, para tomar en cuenta
cierta flexibilidad y evitar una subestimación de los

pág. 4
desplazamientos. En todo caso, las fuerzas internas siempre están
dadas a nivel de las caras externas de los brazos rígidos.

 Preparación del modelo

pág. 5
Los pasos básicos para la definición del modelo estructural son los
siguientes:
 Generación de una o varias mallas (o grillas) y sus ubicaciones
respecto al sistema de referencia global.
 Edición de una malla (o grilla) horizontal, en el plano XY.
 Establecimiento de los niveles de cada piso.
 Ubicación de ejes de columnas y de vigas.
 Definición de los materiales.
 Definición de los elementos estructurales (columnas, vigas,
pisos flexibles, arriostres, paneles, resortes).
 Ubicación de los elementos estructurales en el modelo.
Opcionalmente se pueden ubicar nudos especiales para
asociarlos a un diafragma de piso y/o un resorte.
 Definición de cargas.
 Parámetros generales para el análisis de la edificación:
definición de elementos frame, masas de piso y diafragmas
de cada piso.

 Definición de Configuración

pág. 6
Se activa entonces la ventana mostrada a continuación, que contiene
celdas en donde se van digitando los datos sobre la posición de los ejes,
primero paralelos al eje Y (X grid), y luego los ejes paralelos al eje X (Y
grid):

En esta ventana se nominan los niveles (empezando por el piso superior)

y se colocan las alturas totales de piso (en la columna Elevation) o las
alturas de entrepiso (en la columna SH, de Story Height). Los datos
pueden ser confirmados o anulados.

 Ubicación de ejes de columnas y de vigas

Los ejes de columnas y de vigas pueden ser ubicados mediante

el teclado, activando ventanas que contienen celdas similares a
las del caso anterior. El programa tiene la opción de ingresar
estos datos en la pantalla. Para ello, se ingresa al modo 2-D
haciendo click sobre la herramienta Layout 2D, con lo que se
muestra la pantalla siguiente:

 Definición de los materiales

pág. 7
 Con lo que se tiene la ventana Material Properties, en la que
se van ingresando los datos; existen cuatro opciones típicas
(acero, concreto para elementos del pórtico o para muros,
albañilería) y una a elección del usuario, como se muestra:

 Definición de elementos estructurales

Luego, en la ventana que se activa, se van definiendo las

características de la sección transversal y el material de las
columnas. Según la forma de la sección, se ingresan los datos

pág. 8
sobre las dimensiones, teniendo cuidado sobre las dimensiones
en la dirección mayor o la dirección menor

Hacemos clic en Add New Property y a continuación definimos

la sección tipo columna

pág. 9
Dejamos por defecto la opción column

Los tipos de vigas se generan de forma análoga a las columnas,

con la subopción Beam:

pág. 10
En la figura siguiente se presenta, precisamente, el significado
de los términos que definen las dimensiones de la sección
transversal. Se puede considerar el caso de losas ortotrópicas,
como en la figura de la izquierda.

Para definir un muro o placa de concreto armado, lo realizamos

a través de la sección Wall sections, asi como se muestra:

pág. 11
En la ventana Thickness le damos el espesor de 0.20 m

 Ubicación de elementos estructurales

Dentro del modelo analítico hacemos el dibujo de los
elementos frame columnas
Para ello seleccionamos primeramente la opción

pág. 12
Seguidamente hacemos el dibujo de los muros de concreto
armado:

En los siguientes niveles realizamos el dibujo de los elementos

frame: vigas

pág. 13
Dibujo final del modelo

 Definición de elementos frame

Los elementos Frame de ETABS, se definen con la opción Anlyze.

Primero, con la active degrees of freedom:

 Definición de masa:

Definimos la masa del modelo:

Menu Define >mass source

pág. 14
 Definición de patrones de carga:

Seguidamente se abrirá la ventana “Define Load Patterns” y se

crearán nuevos patrones de carga para cada tipo de carga que
tenemos para este proyecto. Los patrones de carga que
crearemos son los siguientes:

 Peso Propio: Lo proporciona y calcula el programa, llevará

como nombre “Peso Propio” y será del Tipo “Dead”; no se
asignará carga con este patrón.
 Carga Muerta: Proporcionado por el peso de elementos y
materiales que forman parte del edificio, tales como
luminarias, acabados de cielo raso, piso terminado,

pág. 15
 tabiquerías internas como muros de subdivisión, etc. Su
nombre será “CM” y será del Tipo “Super Dead”
 Carga Viva de Entrepiso: Esta dado por los componentes
móviles en el edificio, tales como, escritorios, mesas y sillas,
estantes, mostradores, nosotros, etc. Su nombre será “Live”
y será del Tipo “Reducible Live”
 Carga Viva de Techo: Generalmente considera el peso de
las personas que intervendrán en la colocación de las
luminarias, acabados, colocación de coberturas e
instrumentos. Su nombre será “LiveUP” y será del Tipo “Live”
 Entonces se crearon los patrones de carga de acuerdo al tipo
de carga definido anteriormente y en la Figura 4-2 se
muestran los patrones de carga creados.

Aquí también podemos crear un patrón de carga sísmico que

representará el cortante estático en la base del edificio y se
calcula de manera automática. Para hacer esto creamos un
patrón de carga del tipo “Seismic” llamado “Sismo X”, que nos
representará el cortante estático en la Dirección X de
análisis, así como se muestra.

pág. 16
 Lo que nos está faltando es indicarle al programa que el patrón
de carga sísmica creado está realmente orientado a la Dirección
X, por lo tanto, modificaremos este patrón de carga mediante el
botón en la que se abrirá la ventana
mostrada en la Figura, la cual la configuraremos de la manera
como se indica. Luego aceptamos todo lo creado mediante el
botón en todas las ventanas.

Casos para Cargas Estáticas

Las cargas por peso propio de los elementos estructurales que aportan
rigidez al sistema, acabados, tabiquería móvil, sobrecargas, según las
normas de diseño se combinan con factores de mayoración. Es la razón
para que se tengan distintos casos de [Link] definir los casos de
carga ingresamos por el menú “Define/Static Load Cases”.

Por defecto el programa define dos tipos de carga: “DEAD” en donde

se acumularán todas las cargas provenientes de los elementos
estructurales que se pueden dibujar en el Etabs, “LIVE” que nos servirá
para las sobrecargas.

En el cuadro “Define Static Load Case Names”, vemos que los casos de
carga se organizan con tipos. El valor que se debe de ingresar en la
columna “Self Weight Multiplier” para el caso “DEAD” es uno, esto
indicará al programa que en dicho caso de carga se ingresen los pesos
de los elementos estructurales que se puedan dibujar, si consideramos
en el caso de cargas “LIVE” un valor de uno el programa en dicho caso

pág. 17
entregará el peso de los elementos estructurales, es la razón por la que
sólo un caso de carga debe de ser asignado con un valor de uno (100%
del peso de los elementos), de lo contrario se estaría duplicando el
peso, a no ser que por alguna razón o normativa se tenga que considerar
una combinación de los pesos propios en otros casos de carga.

Además de los casos que entrega el Etabs por defecto, debemos de

definir dos casos más, en uno de ellos nos servirá para acumular las
cargas muertas que consideraremos provenientes de los acabados y
tabiquería móvil, en general todos los elementos que siempre están
presentes en la estructura, pero no aportan rigidez ni trabajan
estructuralmente. El segundo caso a añadir será un caso de carga para
considerar las sobrecargas que se producen en azoteas o coberturas,
esto se debe a que muchas normas consideran a este tipo de
sobrecarga, con distintos valores de mayoración en la fase de diseño o
para el cálculo de la masa para el cálculo de las fuerzas sísmicas de
diseño.
Las sobrecargas de los entrepisos en edificios se calculan con
porcentajes que varían de acuerdo a su altura, ya que no es probable
que un edificio se encuentre con el 100% de sobrecarga en su vida útil.
Por tanto, al caso de carga “LIVE” debemos de modificarle el tipo,
en “Type” elegimos “REDUCIBLE LIVE” y en la sección “Click to”
hacemos click en Modify load

Casos para Cargas Laterales de Sismo – Fuerzas Estáticas

Equivalentes
Para el método de Fuerzas Horizontales Equivalentes definimos cuatro
casos de carga, ya que las excentricidades de las fuerzas aplicadas
pueden ser positivas o negativas, para cada dirección de análisis se
tendrán dos casos.
De igual manera que para los casos de cargas muertas y sobrecargas
en azoteas, primero ingresamos un nombre el primero lo llamaremos
“SISMOXXPOS”, en “Type”
elegimos “QUAKE”, al elegir este tipo que es una carga lateral, se nos
desbloquea la columna “Auto Lateral Load” y seleccionamos “User
Coeficients”. Luego click en Add New Load para añadir el caso de sismo
en la dirección “X” con una excentricidad positiva. Hacemos click en
Modify lateral Load para poder editar este caso de carga. En el cuadro
“User Defined Seismic Loading”, elegimos en la sección “Direction and
Eccentricity”; en “Ecc. Ratio (All Diaph.) verificamos que el valor sea
0.05 (5%) para el cálculo de la excentricidad; en la sección “Factors”,

pág. 18
en “Base Shear Coeficient, C” ingresamos el valor pico de la
aceleración, que para nuestro caso es 0.35g, el valor de “Build Height
Exp. K” lo dejamos en uno ya que las distribuciones de las fuerzas
sísmicas tendrán una variación lineal. Hacemos click en ok y habremos
editado el primero de los casos sísmicos para el análisis estático.

La distribución de las fuerzas en los entrepisos y el valor de “K” se

pueden apreciar en la siguiente figura:

Los tres casos restantes se realizan de la misma manera, se debe de

tener en cuenta la dirección y la excentricidad para cada caso y el valor
en “Base Shear Coeficient, C” de 0.35g.

Los cuatro casos para el análisis estático por fuerzas equivalentes

quedarían de la siguiente manera:

pág. 19
Cuando se tengan definidas y editadas todos los casos de carga (en
total se tendrán ocho casos), hacemos click en OK, para aceptar los
cambios realizados en el cuadro
“Defined Static Load Case Names” y volver a la pantalla principal del
programa. Se habrán definido los casos de carga necesarios para un
análisis estático, ya sea por gravedad y fuerzas lateral

pág. 20
Cálculo de la Masa para el Análisis Dinámico por Cargas de
Sismo

El Etabs hace el cálculo de los distintos casos de carga, pero

según las normas de Diseño Sísmico, se toman los casos de carga
con porcentajes de participación. En el caso de NTE E-030, se
tiene los siguientes requisitos:

Para el modelo consideraremos el 100% del peso propio

(“DEAD”), el 100% de las cargas muertas (“CM”), el 50% de las

pág. 21
cargas vivas (“LIVE”) y el 25% de la sobrecarga del techo
(“LIVEUP”).

Para asignar estos porcentajes para su cálculo en el Etabs

ingresamos mediante el menú Define/Mass Source. En el cuadro
de diálogo “Define Mass Source”, se tienen tres formas para
definir la masa a ser calculada las que describiremos a
continuación: “From self and Specified Mass”, el programa
calcula la masa sólo teniendo en cuenta la propiedad “Mass per
Unit Volume” del tipo de material y masas adicionales que se
hayan introducido al modelo, no permite combinaciones de tipos
distintos de carga.

“From Loads”, el programa para el cálculo de la masa toma en

cuenta la propiedad Weight del material, se permite el uso de
combinaciones según el tipo de carga. “From Self and Specified
Mass and Loads”, es una combinación de los 2 tipos anteriores,
no olvidemos que muchas veces se introducen masas al sistema
que en la segunda opción no se tendrían en cuenta, y cargas
aplicadas directamente que no se tomaría en cuenta la primera
opción.
Para ejemplo del manual usaremos el tercer tipo: “From Self and
Specified Mass and Loads”, hacemos click en OK para finalizar
con la definición de la masa del sistema. Con fines de que el
lector practique, mostramos cómo sería la definición de masa de
la segunda y tercera opción.

Análisis del Modelo

El modelo está listo para ser analizado, ahora nos tocará

configurar las opciones de análisis y correr el modelo. Por el
menú Analyse/Set Analysis Options, ingresamos al cuadro de
diálogo para poder configurar el análisis
Seleccionamos el ícono de Full 3D, lo que nos permitirá que se
seleccionen todas las incógnitas para el análisis, verificamos que
este seleccionado y hacemos click en . En el cuadro de diálogo
“Dynamic Analysis Parameters” colocamos 18 en el cuadro de
texto para “Number of Modos” , estaríamos considerando 3
modos de vibración por nivel, en “Type of Analysis”
seleccionamos , en la sección “Ritz Load Vectors” seleccionamos
ACCEL Z y haciendo click en , indicamos al programa que no

pág. 22
 considere las aceleraciones verticales. Hacemos click en para
aceptar las opciones para el Análisis Dinámico”. En este manual
no consideraremos el análisis de segundo orden. Entonces
hacemos otro click en Ok y finalizamos con las Opciones de
Análisis.

Como paso siguiente nos queda correr el modelo, hacemos click

en el ícono o mediante el menú Analyze/Run Analysis o
también por medio de la tecla “F5”. Se mostrará un cuadro de
diálogo donde se muestra el análisis. Cuando el programa finaliza
el proceso de análisis, mostrará en la ventana el modelo
deformado.

Plantillas Predeterminadas
 Steel Deck: Estructura de pórticos en Acero.

En esta plantilla puede generarse una estructura de pórticos

ortogonales en acero y correas uniformemente espaciadas.
También puede establecerse vuelos en ambas direcciones,
definir diafragma rígido, el sistema de carga a considerar,
establecer el tipo de vinculación en el nivel base,
predimensionado de vigas.

pág. 23
Con las condiciones de nuestro modelo establecido obtenemos

Waffle Slab: Estructura de Concreto Armado utilizando losas

reticulares y capiteles.
En esta plantilla puede generarse una estructura de concreto
armado a base de una losa reticular, capiteles, columnas y vigas.

pág. 24
También se puede establecer vuelos en ambas direcciones, el
tipo de vinculación en el nivel de la base, predimensionar las
columnas, losa, nervios, vigas y capiteles, definir el tipo de
diafragma y el sistema de cargas a considerar.

Con las condiciones de nuestro modelo establecido obtenemos

pág. 25
Two Way or Ribbed Slab: Estructura de concreto armado con vigas en
dos direcciones y losas nervadas.

En esta plantilla puede generarse una estructura de concreto armado a

base de una losa maciza o loseta con nervios en una dirección. También
puede establecerse la condición de vuelos en ambas direcciones,
establecer el tipo de vinculación en el nivel de la base,
predimensionamiento de columnas, losa, nervios y vigas, definir el
diafragma rígido y el sistema de cargas a considerar.

pág. 26
Lista general de Menú en pantalla

ETABS trabaja con cuatro unidades básicas: fuerza, longitud,

temperatura y tiempo. El programa ofrece diferentes sets de
unidades compatibles de fuerza, longitud y temperatura para
elegir como ¨Kip, in, F¨ o ¨ N, mm, C¨. El tiempo siempre se mide
en segundos.

Se hace una distinción entre masa y peso. La masa se usa para

calcular la inercia dinámica y para todas las cargas causadas por
la aceleración del suelo. El peso es la fuerza cuando se
especifiquen valores de peso, unidades de masa al especificar
valores de masa.

pág. 27
Luego de iniciado el modelo, se requiere un ajuste del set de
unidades, estas se convierten en las unidades base. Aunque
después el usuario puede cambiar dichas unidades.

La medida angular siempre usa las siguientes unidades

 Geometría: La orientación de cortes, siempre se mide en

grado.
 Los desplazamientos rotatorios: Se mide en radianes.
 La frecuencia: Se mide en ciclos / segundos (Hz)

File (Archivo)

pág. 28
Import (Importar)

Export (Exportar)

pág. 29
Print Graphics (Imprimir Gráficos)

Configuración para Impresión

Create Report (Crear Reporte)

En esta opción del Menú File, tenemos múltiples opciones para la

creación del reporte o informe del proyecto en el que se está
trabajando.

pág. 30
Capture Picture (Capturar Imagen)

Project Information (Información del Proyecto)

En esta opción del Menú File, podemos agregar la información

del proyecto, de la compañía que está realizando este proyecto,
y del modelo que se está generando.

pág. 31
 Edit (Editar)

Undo/Redo/Copy /Cut/Delete/Paste
Son opciones de dibujo que se utilizan para:
 Deshacer
 Rehacer

pág. 32
 Cortar
 Copiar
 Pegar
 Borrar

Add to Model from Template (Añadir al Modelo de Plantilla)

Edit Stories and Grid Systems (Editar Pisos y Sistema

Espacial de Referencia)

pág. 33
Todas las ubicaciones del modelo se definen respecto al sistema
espacial de referencia (Grid System) con un ángulo global. Este
es un sistema de coordenadas cartesiano (rectangular), donde
los tres ejes denominados X, Y, Z son mutuamente
perpendiculares, y satisfacen la regla de la mano derecha.

Modify / Show Story Data (Mostrar / Modificar pisos)

 Mater Story (Piso Maestro): Nivel Referencia

 Similar to: Indica que el piso es similar a alguno definido
como piso maestro. Esto implica que al realizar cambios en
el piso maestro automáticamente se realizaran en sus
similares.

pág. 34
Add Grids Lines at selected Joints (Agregar un Sistema Espacial
de Referencia a partir de puntos seleccionados)

Replicate (Replicar)
Función utilizada para realizar replicas.
Réplica tipo: Linear

pág. 35
Ejemplo:
Tenemos tres objetos lineales en el plano XY, se
seleccionan los mismos.

Ya seleccionado los elementos vamos a Menú > Edit > Replicate >
Linear

pág. 36
Con estas opciones ya especificadas obtenemos lo siguiente

Réplica tipo: Radial

Luego de esto vamos Menú > Edit > Replicate > Radial.

pág. 37
Ya especificadas las opciones correspondientes obtenemos lo
siguiente:

pág. 38
Réplica tipo : Mirror

Ya seleccionado vamos a Menú > Edit > Replicate > Mirror

pág. 39
Con estas opciones especificadas obtenemos lo siguiente:

Réplica tipo: Story

pág. 40
Ejemplo:
Sabiendo el piso o el elemento que se desea replicar se selecciona.

Luego vamos Menú > Edit > Replicate > Story

pág. 41
Ya especificada la opción correspondiente obtenemos lo siguiente:

Modify / Show Replicate Options for Assigns (Modificar

/Mostar opciones de réplicas para asignar)
Esta opción permite establecer previamente aquellas
propiedades que van a pertenecer a los elementos generados en
la réplica.

pág. 42
 Extrude (Extruir)

Extrude Joints to Frames (Extruir Puntos a Líneas)

Se utiliza para generar un objeto lineal a partir de un punto.
Tipo: Lineal

pág. 43
Ejemplo: Teniendo dos objetos lineales en el plano XY, se
seleccionan los nodos de los mismo.

Después procedemos a ir a Menú > Edit > Extrude > Extrude Joints
to Frames > Linear Extrusion

pág. 44
Ya especificadas las opciones correspondientes obtenemos lo
siguiente:

Tipo: Radial

Ejemplo: Teniendo dos objetos lineales, se seleccionan los nodos de

los mismo.

pág. 45
Procedemos a ir a Menú > Edit > Extrude > Extrude Joints to Frames
> Radial Extrusion

pág. 46
Ya especificadas las opciones correspondientes obtenemos lo
siguiente:

Extrude Frames to Shells (Extruir Líneas a Areas)

Se utiliza para generar áreas a partir de un objeto lineal

pág. 47
Tipo: Linear
Ejemplo: Teniendo un objeto lineal, se selecciona el mismo.

Luego de haber seleccionado procedemos a ir a Menú > Edit >

Extrude > Extrude Frame to Shells > Linear.

pág. 48
Ya especificadas las opciones correspondientes obtenemos lo
siguiente:

Tipo: Radial

pág. 49
Ejemplo: Teniendo un objeto lineal, se identifica el punto de
referencia a partir del cual queremos que este gire, seleccionamos
el objeto lineal.

Procedemos a ir a Menú > Edit > Extrude > Extrude Frame to Shells
> Radial

pág. 50
Ya especificadas las opciones correspondientes obtenemos lo
siguiente:

Merge Point (Unir puntos)

Align Joints / Frames / Edges (Alinear puntos/Líneas / Ejes)

pág. 51
Align Joints to (X,Y,Z – Ordinate)
Ejemplo: Teniendo dos objetos lineales, se selecciona el nodo que
se desea alinear.

Se procede a seleccionar el nodo que se desea alinear, luego Menú

> Edit > Align Joints / Frames / Edges.

pág. 52
Ya especificada la opción correspondiente obtenemos lo siguiente:

Trim Frame Object (Cortar Objeto Lineal)

Ejemplo: Teniendo dos objetos lineales en el plano XY, se procede
a seleccionar estos objetos y el nodo del objeto lineal que se desea
cortar.

pág. 53
Luego vamos a Menú > Edit > Align Joints / Frames / Edges > Trim

Ya especificada la opción correspondiente obtenemos lo siguiente:

pág. 54
Extend Frame Object (Extender Objeto Lineal)

Ejemplo: Considerando dos objetos lineales en el plano XY, se

seleccionan estos objetos y el nodo del objeto lineal que se desea
extender.

Luego vamos a Menú > Edit > Align Joints / Frames / Edges > Extend

pág. 55
Ya especificada la opción correspondiente obtenemos lo siguiente:

Move Joints / Frames / Shells (Mover Puntos / Líneas / Área)

pág. 56
Edit Frames (Editar línea)

Divide Frame (Dividir Líneas)

Join Frames (Unir Líneas)

Luego de seleccionar las líneas que se desean unir, se va a Menú >
Edit > Edit Frame > Join Frames, y estas se unirán.

pág. 57
 Edit Shells (Editar área)
Expand / Shrink Areas (Expandir / Acotar área) Ejemplo:
Seleccionamos el área de piso.

Una vez establecida la distancia que deseamos acortar o expandir

pág. 58
 Divide Shells (Dividir área)

Cookie Cut Floor Objects at Selected Frame Objects

Cortar piso a partir de un objeto línea seleccionada.

Seleccionando el área y la línea horizontal, se selecciona

pág. 59
 Y obtenemos

Cookie Cut Floor Objects at ( ) degree

pág. 60
Seleccionando el área y los puntos de referencia, se selecciona

Con un ángulo de 45 grados, teniendo los puntos y área

seleccionados, se obtiene

Divide Quadilaterals /Triangles into ( ) by ( ) areas

pág. 61
Al seleccionar el área y elegir esta opción

Obtenemos

pág. 62
 Divide Quadilaterals /Triangles at

Al seleccionar el área y elegir esta opción

Obtenemos

pág. 63
View (Vista)

Set 3D view (Vista en 3D)

pág. 64
 Set Plan View (Vistas en el plano)

Set Elevation View (Vista en Elevaciones)

Set Buildings View Limits ( Vista de Límites del Edificio)

pág. 65
 Set Buildings View Limits (Vista de Límites del Edificio)

Set Display Options (Establecer opciones de pantalla)

Con esta opción se muestran los elementos seleccionando, los efectos que se
desean ver y se deseleccionan los que no deseamos ver en la pantalla.

pág. 66
Object Assignments

Other Assignments

pág. 67
Changes Axes Location (Cambio de Ubicación de Ejes)

Show Rendered View

pág. 68
Material Properties (Propiedades de los materiales)
Las propiedades son asignadas a cada objeto para definir el
comportamiento estructural de cada objeto en el modelo. Algunas
propiedades, como materiales y secciones, se denominan entidades y
deben ser especificadas antes de asignarles objetos.

Luego de seleccionar el tipo de material, y el grado del mismo

procedemos a editar las propiedades del material que vamos a agregar

pág. 69
Sections Properties (Propiedades de las secciones)

Frame Sections (Secciones para Líneas)

pág. 70
Para agregar una nueva propiedad, esta puede ser de Concreto, Acero,
Compuestas, y otras secciones.

Tipo: Rectangular

pág. 71
Si seleccionamos la opción de Modify / show Rebar, observaremos el siguiente
recuadro

Para Vigas

Tipo: SD (Diseñador de Secciones)

Permite dibujar y definir secciones de cualquier forma geométrica, tanto en

concreto armado como de acero.

pág. 72
pág. 73
Tipo: Nonprismatic (No prismática)

pág. 74
 Donde:
 Absolute: La distancia se mantiene fija independientemente de
la longitud del objeto lineal.
 Variable: La distancia varía en función de la longitud total del
objeto lineal y de las distancias absolutas definidas en el
elemento.

Nota: Si se define sólo una longitud absoluta, los dos restantes

se modifican manteniendo su proporcionalidad definida
inicialmente.
La variación de inercias EI33 y EI22, decimos que:
 Linear: Variación lineal, el valor de EI33 varía linealmente a lo
largo de la longitud del segmento.

 Parabolic: Variación parabólica, el valor de varia

linealmente a lo largo de la longitud del segmento.

 Cubic: Variación parabólica, el valor de varia linealmente

a lo largo de la longitud del segmento.
Nota: Para EI22 aplica de igual manera.
Slab Sections

Modeling Type esta opción me permite seleccionar diferentes tipos de

elementos como:
 Membrane: Elemento de área de tres o cuatros nodos. En cada Nodo
se obtienen 2 grados de libertad con deformación U1 y U2 en el plano

pág. 75
 del elemento, el desplazamiento perpendicular a su plano U3 y las
rotaciones R1 y R2 están liberados. La matriz de rigidez de un elemento
tipo membrana está en función del módulo de elasticidad y de su área.
 Shell: Elemento de área de tres o cuatros nodos. En cada Nodo se
obtienen 5 grados de libertad con deformación (tres traslacionU1, U2
y U3 y dos rotaciones R1 y R2). Son estables de forma independiente
ante cargas perpendiculares y en el plano del elemento

Spring Properties (Propiedades de vínculo elástico)

Diaphragms (Diafragmas)
Diferentes tipos de diafragmas
El diafragma Rígido se aplica cuando en un plano horizontal los elementos
(Losas, Vigas) que conforman la estructura poseen en conjunto una rigidez
significativa en término del modelo que se está analizando, obteniéndose un
comportamiento general como cuerpo rígido en el plano.
El diafragma Semi-rígido o Flexible se aplica cuando en un plano horizontal
los elementos (Losas , Vigas) que conforman la estructura no posee la rigidez
suficiente para comportarse como un cuerpo rígido en el plano, es decir, al
aplicar cargas se obtienen deformaciones relativas significativas.

pág. 76
 Group Definitions (Definición de Grupos)
Con esta opción se tiene la posibilidad de crear y manejar Grupos. Un
grupo se puede considerar por definición como una colección de
objetos. Pueden contener cualquier número de objetos de cualquier
tipo. Los grupos tienen muchos usos:

 Selección rápida de objetos para editarlo o asignarlos.

 Definir secciones de corte a través del modelo.
 Agrupar objetos que comparten el mismo diseño.
 Salida selectiva.

Defina todos los grupos que sean necesarios. El uso de los grupos es
una manera muy útil de manejar modelos grandes y complejos.

pág. 77
 Section Cut (Sección de Corte)

Si le damos a agregar sección de corte, nos aparecerá la siguiente

ventana

Functions (Función)
Las funciones se utilizan para describir como varía una carga en función
del periodo o tiempo. Una función es una serie de pares de datos
digitalizados.
Funciones de espectro de respuesta: Son funciones de aceleración seudo
– espectrales contra periodo para usarse en análisis dinámico. En este
programa los valores de aceleración en la función son adoptados ya

pág. 78
normalizados, esto significa que las funciones a sí misma no son adoptadas
para tener unidades.

Seleccionando
From File (Desde un archivo)

pág. 79
Luego de hacer clic en convert to user defined (convertir a definida por
el usuario) observamos lo siguiente

Funciones tiempo – historia: Son funciones donde se presenta la variación

de una componente (Fuerza, desplazamiento, velocidad, Aceleración) vs
tiempo. Permiten obtener la respuesta de la estructura para cada instante
de tiempo.

pág. 80
Seleccionando Sawtooth

Mass Source (Fuente de Masa)

Tipos de Definición de Masa

 From Self and Specified Mass: Define la masa del peso propio de la
estructura y de las masas a añadidas.

pág. 81
 From Load: Define la masa de las cargas. En esta opción puedes
especificar las cargas de las cuales se requiere obtener la masa de la
estructura
 From Self and Specified Mass and Loads: Define la masa debido al
peso propio de la estructura, por las masas añadidas y por las cargas
impuestas

P- Delta Options

Modal Cases (Casos Modales)

pág. 82
 Tipos de Análisis Modales
Análisis Eigen vector: Determina las formas del modo libre de
vibraciones no amortiguadas y frecuencias del sistema. Estos modos
naturales proporcionan una excelente penetración en el comportamiento
de la estructura.
Ritz: Busca encontrar modos que son excitados por una carga en
particular. Este puede proporcionar mejores resultados cuando se
utiliza para la respuesta de espectro o análisis de historia de tiempo que
se basa en superposición modal.
El programa crea automáticamente un vector de caso de carga modal
eigen cuando se inicia un nuevo modelo. El cálculo y la revisión de los
primeros modos naturales (vectores eigen) de una estructura es una
excelente manera de comprobar errores en el modelo y comprender
mejor su comportamiento.

Load Patterns
Esta opción permite definir cargas gravitacionales y laterales. Las
cargas gravitacionales pueden aplicarse a objetos punto, línea y área.
Los objetos puntos pueden soportar fuerzas o momentos concentrados.
Los objetos barra pueden tener aplicadas un sin número de cargas
puntuales (Fuerza o Momento), o cargas distribuida (uniforme o
trapezoidales). Los objetos área pueden tener cargas uniformes.
La generación de cargas estáticas laterales ya sea de terremotos
(Seismic) o debido a la acción del viento (Wind), se aplican a través de
numerosos códigos internacionales, UBC, BOCA , ASCE, NBCC, NZS,
también está la posibilidad de generar un patrón de cargas laterales
definidas por el usuario.

pág. 83
 ALBAÑILERIA CONFINADA

La albañilería confinada es la técnica de construcción que se emplea

normalmente para la edificación de una vivienda. En este tipo de
construcción se utilizan ladrillos de arcilla cocida, columnas de
amarre, vigas soleras, etc.
En este tipo de viviendas primero se construye el muro de ladrillo,
luego se procede a vaciar el concreto de las columnas de amarre y,
finalmente, se construye el techo en conjunto con las vigas.

¿POR QUÉ ES IMPORTANTE LA ALBAÑILERÍA CONFINADA?

Desde hace muchos años atrás, las viviendas de este tipo son las
construcciones más populares en las zonas urbanas de nuestro país
y en la actualidad esta tendencia continúa.
Por otro lado, si tú estás a cargo de una obra de este tipo, debes
tener en cuenta tres factores:
a. El diseño estructural.
b. El control de los procesos constructivos.
c. El control de la calidad de los materiales.
Es importante que considere estos tres factores, ya que para que
una vivienda pueda soportar exitosamente los efectos
devastadores de un terremoto, debe tener una estructura sólida,
fuerte y resistente.

pág. 84
Un sismo causará daños a una vivienda, si ésta carece de diseño
estructural o si fue mal construida. La vivienda puede incluso
derrumbarse, causando pérdidas materiales importantes, heridas
graves a sus ocupantes y hasta la muerte de alguno de ellos.

CIMENTACION: Es la base que sirven de sustentación al edificio;

se calculan y proyectan teniendo en consideración varios factores
tales como la composición y resistencia del terreno, las cargas
propias del edificio y otras cargas que inciden, tales como el efecto
del viento o el peso de la nieve sobre las superficies expuestas a los
mismos
La estructura proporciona esfuerzos, de compresión o tracción
hasta las bases, y se deben distribuir en forma pareja para que no
originen tensiones mayores de la que puede [Link] esta razón
el coeficiente de seguridad que se aplica, debe considerar
probables diferencias en la predeterminación de su capacidad
[Link] los cimientos están solicitados a esfuerzos de
compresión y también de tracción, efectos de fricción y de
adherencia al suelo; es conveniente que estén solicitados por una
carga centrada

pág. 85
Debido a la presencia de muros portantes, el tipo de cimentación
que se usa generalmente es el denominado “cimiento corrido”.
Éste se construye con:

Concreto ciclópeo = Cemento + Hormigón + Agua + Piedra

zanja (mediana o grande)
Es importante tener en cuenta que las medidas del cimiento
corrido dependen
Básicamente de dos factores:
a. Tipo de Suelo: Existen diferentes tipos de suelo y cada uno
de ellos tiene sus propias características (arcilloso, arenoso,
etc.). Cada proyecto incluye planos de cimentación que indican
–entre otras cosas- la profundidad de excavaciones, las
medidas de sus cimientos y la cantidad de refuerzo necesario.

b. Peso total a soportar: Este es el segundo factor del cual

dependen las medidas definitivas y precisas del cimiento
corrido. El peso total a soportar no es igual para todos los
cimientos y algunos soportan más que otros; dependiendo del
número de pisos y también de la ubicación (en planta) de los
cimientos. También lo toma en cuenta el ingeniero proyectista
cuando realiza el diseño estructural de la vivienda.

pág. 86
 FALSO PISO: Es una losa de concreto que se ubica entre el
terreno y el piso superior, para aislar los ambientes del primer
nivel de la vivienda. El espesor común de esta losa suele ser de
3" o 4". y luego de su "fraguado" inicial se debe darle "curado"
por un mínimo de tres días.

 CONTRA PISO: tiene por función dejar una superficie

totalmente lisa y nivelada, lista para recibir el piso a utilizar. Por
este motivo hay que ejecutarlo después de que hayamos acabado
todo el casco de la obra, de lo contrario se maltratará.
La preparación del concreto se podrá realizar con la ayuda de

pág. 87
 una mezcladora o a mano en una superficie lisa y limpia. En
cualquiera de los dos casos, la proporción recomendable es de
una bolsa de cemento por 1 1/2 buggies de arena gruesa, tal como
se ve en la sección 1.12 de este manual. Adicionalmente, se
agregará la cantidad de agua necesaria para obtener una mezcla
pastosa que permita un buen trabajo.

 PISO: Es el acabado final de piso de los ambientes, y

dependiendo de la selección del material, pueden ser: piedra,
madera (parquet, machihembrado, etc.)

 MUROS

 MUROS PORTANTES: Son muros que soportan una gran

parte del peso de una casa y lo transmiten hacia los cimientos.
Se les reconoce porque las vigas de los techos se apoyan
transversalmente a ellos, es por eso que los ladrillos
deben ser de muy buena calidad. El más conocido es el King
Kong. Las estructuras con muros portantes incluyen un tipo de
estructuras donde los elementos verticales resistentes son

pág. 88
 los muros, y no los pilares como en el caso de las Estructuras
de Hormigón Armado; es decir que el elemento que recibe las
cargas posee una de sus dimensiones de un grosor muy inferior
a la longitud y la altura. Dentro de este tipo de estructura,
podemos diferenciar a aquellas que no poseen armaduras, y
por lo tanto tienen baja resistencia a la flexión y las que
disponen de armadura, que las asemeja a las estructuras de
hormigón armado.

 MURO TABIQUE O NO PORTANTE: Son los muros que no

reciben carga vertical. Son usados en cercos, parapetos y
divisiones de ambientes. Estos muros deben diseñarse ante
cargas perpendiculares a su plano originadas por el viento,
sismo u otras cargas de empuje.

 COLUMNAS: En la albañilería confinada, las columnas son los

elementos indispensables para dar mayor resistencia a los

pág. 89
 muros. Están compuestas de concreto y "armaduras" o
refuerzos de fierro (concreto reforzado).
El refuerzo de las columnas (fierros corrugados y estribos)
depende de la altura y la distribución de los muros y por cierto
del número de pisos de la edificación. El concreto de las
columnas debe vaciarse entre las dentaduras de los muros.

 VIGAS Y LOSAS ALIGERADAS:

Las vigas son los elementos estructurales de sentido horizontal

y que en su conjunto dan rigidez a los muros y trasladan las
cargas de la edificación a las columnas.
Por su función estructural se tienen dos tipos de viga en la
albañilería confinada:
 Vigas Soleras: Son las vigas que se colocan en la parte superior
de los muros (generalmente los portantes) y entre las columnas,
dando rigidez y confinamiento a los muros.
 Vigas de Amarre: Aquellas que tienen la función de articular
(amarrar) la estructura en el sentido opuesto a las vigas
soleras. Por su forma se tiene dos tipos de vigas:
Peraltada: Aquella que tiene una altura o "peralte" mayor
al espesor de la losa aligerada.

pág. 90
 Chata: Aquella cuya altura es igual al espesor de la losa
aligerada (generalmente se usan como vigas de
amarre).

Se llama losas aligeradas a los elementos estructurales

que se usan como techo o entrepisos de una construcción
y están compuestas de concreto reforzado y ladrillos
huecos. Estos últimos contribuyen a reducir el peso de la
losa sobre los muros.

1. COMPONENTES:

 LADRILLO: El ladrillo es un componente cerámico artificial de

construcción, compuesto básicamente por arcilla cocida. El ladrillo
se emplea para la construcción en diversos elementos constructivos,
como muros, tabiques, hornos, etc. Las dimensiones del ladrillo están
estandarizadas de modo que cada una sea el doble de la anterior,
más 1cm, para el mortero de unión.

TIPOS DE LADRILLO:

• Ladrillo macizo: es el que tiene menos de 10% de perforaciones en

su tabla. Algunos modelos tienen rebajes en las tablas y testas, para
obtener muros sin llagas.
• Ladrillo perforado: poseen más de 10% de perforaciones en la
tabla. Son muy empleados en la construcción de fachadas.
• Ladrillo manual: es una imitación de los ladrillos artesanales, su
apariencia es tosca y rugosa. Tienen buenas propiedades

pág. 91
ornamentales.
• Ladrillo hueco: es el que tiene perforaciones en los cantos o testas,
para reducir el volumen de cerámica y hacerlos más livianos. Se
emplean en tabiques y elementos constructivos que no están
sometidos a esfuerzos. Pueden ser de distintas clases, según la
cantidad de huecos que tengan, de hueco simple, tiene una hilera

 CEMENTO:
 El cemento Tipo I: es un cemento de uso general en la
construcción, que se emplea en obras que no requieren
propiedades especiales.
Propiedades: Mayores resistencias iniciales, menores
tiempos de fraguado
Aplicaciones: Obras de concreto y concreto armado en
general, Estructuras que requieran un rápido
desencofrado, Concreto en clima frío, Productos
prefabricados, Pavimentos y cimentaciones

pág. 92
 El cemento portland Tipo V: es un cemento de alta
resistencia a los sulfatos, ideal para obras que estén
expuestas al daño por sulfatos.
Propiedades: Alta resistencia a los sulfatos
Aplicaciones: Ideal para losas, tuberías y postes de
concreto en contacto con suelos o aguas con alto contenido
de sulfatos, Para cualquier estructura de concreto que
requiera alta resistencia a los sulfatos

 El cemento Antisalitre con Fortimax 3: Es un cemento

de resistencia moderada a los sulfatos, al moderado calor
de hidratación y resistente a los agregados álcali-
reactivos. Estas 3 propiedades hacen que este cemento
sea ideal para usarse en climas cálidos, en ambientes y
suelos húmedos-salitrosos y para obras expuestas al agua
de mar o al ataque moderado de sulfatos.

pág. 93
  El cemento Extraforte ICo: es un cemento de uso
general recomendado para columnas, vigas, losas,
cimentaciones y otras obras que no se encuentren en
ambientes húmedos-salitrosos. Este cemento contiene
adiciones especialmente seleccionadas y formuladas que
le brindan buena resistencia a la compresión, mejor
maleabilidad y moderado calor de hidratación.

 ACERO O FIERRO DE CONSTRUCCION: Uno de los procesos

constructivos más importantes es la calidad del habilitado del
refuerzo que se colocará en la estructura. Hay que cuidar que
éste tenga las adecuadas “dimensiones y formas”, así como
también que cumpla las especificaciones indicadas en los planos
estructurales

 CONCRETO: El concreto es el producto resultante de la mezcla

de un aglomerante (generalmente cemento, arena, grava o piedra
machacada y agua) que al fraguar y endurecer adquiere una
resistencia similar a la de las mejores piedras naturales. El
cemento junto a una fracción del agua del concreto compone la
parte pura cuyas propiedades dependen de la naturaleza del
cemento y de la cantidad de agua utilizada

MUROS PORTANTES

1. DEFINICION: Se denomina muro portante o muro de carga a las

paredes de una edificación que poseen función estructural; es decir,

pág. 94
 aquellas que soportan otros elementos estructurales del edificio, como
arcos, bóvedas, vigas viguetas de forjados o de la cubierta.
Se les reconoce porque las vigas de los techos se apoyan
transversalmente a ellos, es por eso que los ladrillos deben ser de muy
buena calidad. El más conocido es el King Kong.

2. TIPOS:

 MUROS PORTANTES DE CONCRETO ARMADO:

Son los muros que contribuyen notablemente a darle fortaleza a la
estructura de una edificación y que se está utilizando frecuentemente
en nuestro medio, es el denominado muro de concreto armado, más
conocido como "placa".
Al igual que los muros portantes de albañilería, las placas soportan las
cargas sísmicas, sin embargo, a diferencia de otros muros
estructurales, son más resistentes y más durables en el tiempo, si
están bien diseñadas y bien construidas.
Las placas de concreto armado son consideradas como elementos
estructurales bidimensionales planos, es decir, su espesor es pequeño
en comparación a sus otras dos dimensiones

pág. 95
MATERIALES, HERRAMIENTAS Y EQUIPO
Materiales: ladrillo tolete, bloques de cemento, ladrillo de perforación
horizontal, cemento, cal hidratada, arena, acero de refuerzo
corrugado, acero liso, alambre.
Herramientas: palustre, regla, escuadra, nivel, hilo, plomada, cincel,
hachuela, maceta, paleta, pala
Equipos: escaleras, andamios.
Unidades de mampostería: Se llama unidades de mampostería a los
elementos con los cuales realizamos el portante o de carga, pueden ser
ladrillos de arcilla de perforación horizontal o vertical, y de concreto
con perforación vertical que cumplan con las normas de calidad

GENERALIDADES DE UNA CUBICACIÓN

La albañilería se mide, en general, por su superficie efectiva (m2),

cualquiera sea su espesor.

pág. 96
Se descuentan en los vanos un porcentaje de la superficie como
compensación de la mano de obra y materiales para la formación del
vano. Si las albañilerías están reforzadas o armadas en las junturas
entre hiladas, por barras de acero redondo, ellas deben ser incluidas
en la partida “albañilerías” y no en las partidas “fierro” para otros
elementos. Se usan alturas efectivas de los muros, es decir, se
descuentan los espacios para ubicar cadenas, dinteles, vigas y pilares
embutidos en la albañilería (ver figura a continuación)

Antigua faena de albañilería, cuando no se usaban aún pilares,

cadenas y dinteles de hormigón armado. Los tramos de muros
podían ser más continuos y se comenzaba por levantar de los
extremos, que servían de guía para el resto de las hiladas.

pág. 97
Las siguientes tablas referenciales con la indicación morteros para el
metro cuadrado de albañilería, incluyen 5% de pérdida, tanto para el
mortero como los ladrillos. Este porcentaje de pérdida y los
rendimientos de mano de obra deben ser recargados cuando se trata
de albañilerías que deban quedar a la vista, sin revestimiento, y muy
especialmente cuando sean con cantería.

Análisis dimensional para la determinación del mortero para la

unidad métrica de la albañilería analizada (lts/m2):

pág. 98
 APLICACIÓN DE ETABS PARA ALBAÑILERIA
CARACTERÍSTICAS DE LA ALBAÑILERÍA.

Los valores a utilizar para definir el material de albañilería son los

siguientes:

Peso Específico: 1800 kg/cm2 =1.800 ton/m2

Resistencia de Diseño a la compresión: f’m
Módulo de Elasticidad: E=5000 f’m (ton/m2); donde f’m está en
kg/cm2
Módulo de Corte=0.4E
Módulo de Poisson: µ=0.3
Ejemplo 01:

En la Figura siguiente se muestra el esquema estructural de un

edificio de 02 niveles.

Edificio de Albañilería Confinada de 02 niveles. Sistema de techos

consistente de losas aligeradas armadas en una dirección.

pág. 99
Material: Concreto E = 2,2x106 ton/m2
V = 0.15
Albañilería E = 2,25x105 ton/m2
V = 0.25

Las cargas a considerar para el edificio son:

Carga Muerta:
- Losa aligerada, h = 0.20 m. 300 kg/m2.
- Piso terminado. 100 kg/m2.
Carga Viva:
- Sobrecarga. 200 kg/m2.
Realice las combinaciones de carga siguientes:
Carga de Servicio = 1.0 CM + 0.5 CV
Carga Última = 1.4 CM + 1.7 CV

ANEXOS

TIPS PARA MODELAR ALBAÑILERIA CONFINADA EN ETABS1.

MODELAR LOSA ALIGERADA
La losa alijerada o nervada en una o 2 direcc. la norma
del peru la considera como diafragma rigido, es posible
que la estructura cuando entre al rango plastico, esta losa
de compresion se estrangule por la relaciones de peralte
entre viga y losa, pero como se trabaja en el rango lineal
el sistema de losa-viga trabaja en conjunto y se considera
como diafragma rigido simplemente y el modelo se trata
igual que si fuera con losa maciza, puesto que el módulo
de elasticidad del alijerado se desprecia por ser muy bajo
comparado con la losa de compresion.2. DEFINIR PIERS MUROS
ALBAÑILERIAEn el secc. design del etabs, usted identifica
un muro en la direcc. que está en la planta estructural
con un nombre por ejemplo M1X que está compuesto por
el muro y sus 2 columnas [tensores] con la misma
asignacion de pier, luego ya definido el M1X usted quita
la asignacion del pier a las columnas.... define el muro
ortogonal llamado M1Y en el design del etabs, previamente
selecc. las columnas del M1Y con el mismo nombre del
pier de las columnas del M1X..... luego el design
corresponde a la columna con mayor area de acero de las
2 direcciones de analisis; las columnas se pueden rotar a

pág. 100
90 grados cuando no se dibujan en forma correcta en el
design del etabs

pág. 101
