CAPECO TECNICO EN CONSTRUCCION CIVIL

DIBUJO DE PLANOS
SEPARATA
Nº 01 – L.LAUC.

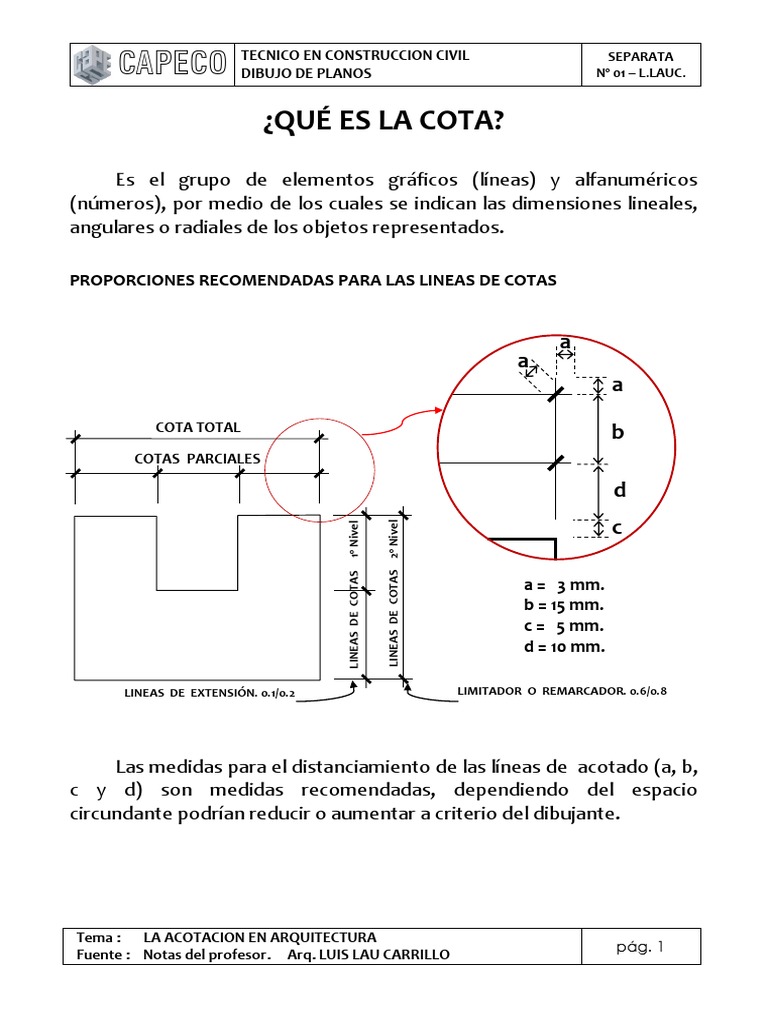

¿QUÉ ES LA COTA?
Es el grupo de elementos gráficos (líneas) y alfanuméricos
(números), por medio de los cuales se indican las dimensiones lineales,
angulares o radiales de los objetos representados.

PROPORCIONES RECOMENDADAS PARA LAS LINEAS DE COTAS

a
a
a
COTA TOTAL b
COTAS PARCIALES

d
c
LINEAS DE COTAS 2º Nivel
1º Nivel
LINEAS DE COTAS

a = 3 mm.
b = 15 mm.
c = 5 mm.
d = 10 mm.

LINEAS DE EXTENSIÓN. 0.1/0.2 LIMITADOR O REMARCADOR. 0.6/0.8

Las medidas para el distanciamiento de las líneas de acotado (a, b,


c y d) son medidas recomendadas, dependiendo del espacio
circundante podrían reducir o aumentar a criterio del dibujante.

Tema : LA ACOTACION EN ARQUITECTURA


pág. 1
Fuente : Notas del profesor. Arq. LUIS LAU CARRILLO
CAPECO TECNICO EN CONSTRUCCION CIVIL
DIBUJO DE PLANOS
SEPARATA
Nº 01 – L.LAUC.

REPRESENTACION DE COTAS
Se usan tres tipos de simbología, sin que ello implique diferencias de
lo que representan.

FORMAS DE ACOTACION
Existen dos formas de acotación más usadas en arquitectura, según
el elemento de referencia.

Tema : LA ACOTACION EN ARQUITECTURA


pág. 2
Fuente : Notas del profesor. Arq. LUIS LAU CARRILLO
CAPECO TECNICO EN CONSTRUCCION CIVIL
DIBUJO DE PLANOS
SEPARATA
Nº 01 – L.LAUC.

TIPOS DE ACOTACION ARQUITECTÓNICA

Tema : LA ACOTACION EN ARQUITECTURA


pág. 3
Fuente : Notas del profesor. Arq. LUIS LAU CARRILLO
CAPECO TECNICO EN CONSTRUCCION CIVIL
DIBUJO DE PLANOS
SEPARATA
Nº 01 – L.LAUC.

RECOMENDACIONES Y OBSERVACIONES
1. En la planta las cotas se colocan en los cuatro lados, se acotan
anchos y profundidades.
2. En cortes las cotas son solo de altura, por lo que van solo en los
lados.
3. La cota total es obligatoria solo en uno de los lados.
4. La posición de las cotas debe mantenerse siempre en el mismo
lugar .

Tema : LA ACOTACION EN ARQUITECTURA


pág. 4
Fuente : Notas del profesor. Arq. LUIS LAU CARRILLO
