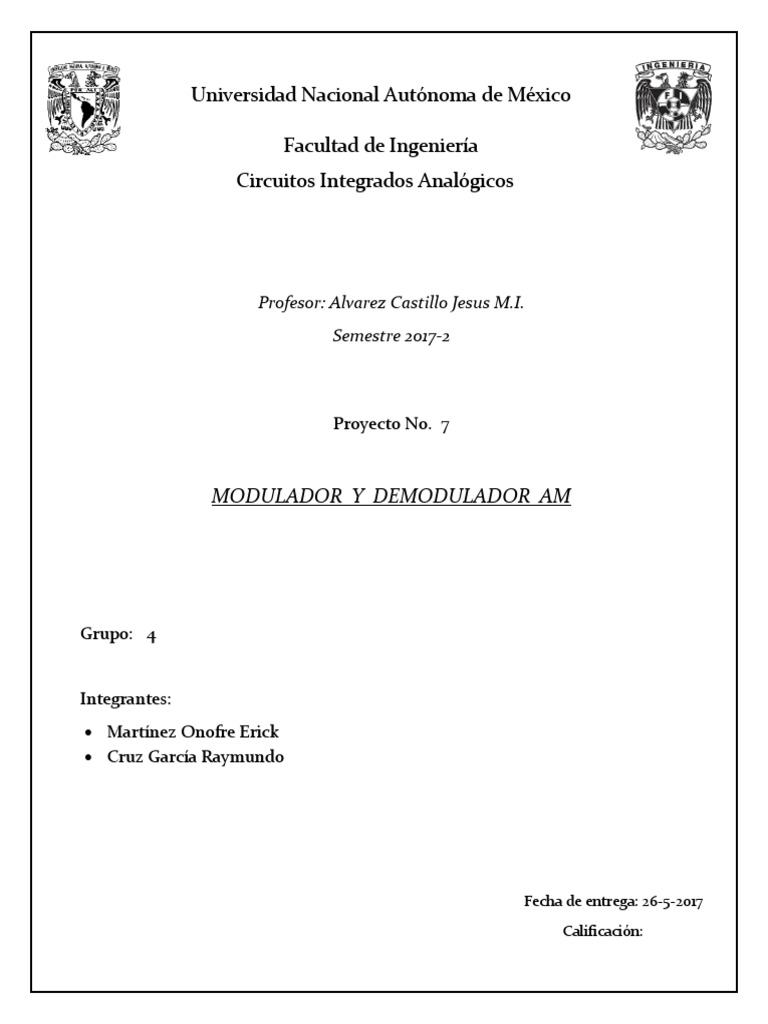

Universidad Nacional Autónoma de México

Facultad de Ingeniería
Circuitos Integrados Analógicos

Profesor: Alvarez Castillo Jesus M.I.

Semestre 2017-2

Proyecto No. 7

MODULADOR Y DEMODULADOR AM

Grupo: 4

Integrantes:
 Martínez Onofre Erick
 Cruz García Raymundo

Fecha de entrega: 26-5-2017

Calificación:
 MODULADOR Y DEMODULADOR

OBJETIVO:
 Diseñar un circuito modulador de am, en donde se puedan acoplar una señal de baja
frecuencia (señal moduladora) y una señal de alta frecuencia (señal portadora), dando origen a
una envolvente de amplitud modulada.
 Diseñar un circuito demodulador am.

INTRODUCCION:
Las señales de información deben ser transportadas entre un transmisor y un receptor sobre alguna
forma de medio de transmisión. Sin embargo, las señales de información pocas veces encuentran
una forma adecuada para la transmisión. La modulación se define como el proceso de transformar
información de su forma original a una forma más adecuada para la transmisión. Demodulación es el
proceso inverso (es decir, la onda modulada se convierte nuevamente a su forma original) La
modulación se realiza en el transmisor en un circuito llamado modulador, y la demodulación se
realiza en el receptor en un circuito llamado demodulador o detector.

Amplitud modulada (AM) o modulación de amplitud es un tipo de modulación no lineal que consiste
en hacer variar la amplitud de la onda portadora de forma que esta cambie de acuerdo con las
variaciones de nivel de la señal moduladora, que es la información que se va a transmitir.

Fig.1. modulación am
La demodulación de una señal de amplitud modulada (AM) se realiza mediante un proceso muy
simple. Es debido a esto que este tipo de modulación existe hace tanto tiempo. La fabricación de un
circuito simple para la detección de una envolvente, como el que se muestra en esta simulación, es
muy simple y de bajo costo.

Sin embargo, la rectificación ejercida por el diodo produce una distorsión. Por ello, este tipo de
circuito no se utiliza en recibidores de alta calidad.

Fig.2. Demodulación

DESARROLLO:

 MODULADOR AM
Para construir un modulador AM se hace uso de un multiplicador. El cual se puede hacer como se
muestra a continuación.

Fig. 1 Circuito multiplicador.

Sin embargo hay C.I. especiales como el XR2206 el cual cuenta con un multiplicador ya integrado.
Circuitos integrados para modulación AM
Moduladores de AM de circuito integrado lineal
Los generadores de funciones de circuito integrado lineal utilizan un arreglo único de transistores y
FET para realizar la multiplicación de señales. Esta característica los hace que sean idealmente
adecuados para generar formas de onda AM. Los circuitos integrados, pueden acoplarse en forma
muy precisa al flujo de la corriente, ganancia de voltaje del amplificador y variaciones de temperatura.
Los moduladores de AM de circuito integrado lineal también ofrecen una excelente estabilidad en
frecuencia, características de modulación simétricas, miniaturización del circuito, menos
componentes, inmunidad de la temperatura y simplicidad de diseño. Sus desventajas incluyen baja
potencia de salida, un rango de frecuencia relativamente de baja utilidad y susceptibilidad a las
fluctuaciones en la fuente de voltaje de c.c..
Operación del circuito.
El generador de funciones monolítico XR-2206 está idealmente equipado para realizar la modulación
de amplitud. La frecuencia que opera sin limitaciones de VCO en el generador de funciones XR-2206
es la portadora, y su frecuencia se determina por un capacitor de tiempo externo C1 y resistor R1. La
señal de modulación se aplica al pin 1, y la envolvente de AM que resulta aparece en el pin 2. La
amplitud del voltaje de salida varía de manera lineal con el voltaje aplicado para los valores entre 4
V de V+ /2. Debido a que la amplitud de salida es proporcional a la fuente de voltaje de V+ , una
fuente de c.c. bien regulada debe usarse con esta configuración
  DEMODULADOR AM

El diagrama de bloques para construir un demodulador se muestra a continuación.

RECTIFICADOR DE ONDA COMPLETA:

Para construir este rectificador se hará uso de un rectificador de precisión:

FILTRO PASO-BAJAS: EL filtro paso bajas

debe tener un fc=fmoduladora.
En este caso 200 [Hz]

Considerando:
0.7071
𝑅1 = 𝑅2 = 𝑅 = 2𝜋𝑓𝑐 𝐶

𝑅𝐹 = 2𝑅
𝐶1 = 2𝐶2

Si C2=100 [nF], entonces:

 0.7071 0.7071
𝑅= = = 5.626[𝑘𝛺]
2𝜋𝑓𝑐 𝐶 2𝜋(200)(100𝑥10−9 )

Se elige una R=5.6[kΩ] por ser comercial

Finalmente:
RF=11.2 [kΩ]
C2=200 [nF]
Filtro paso-bajas -40 [dB]/Decada

Diseño paso-bajas a 200 [Hz]
