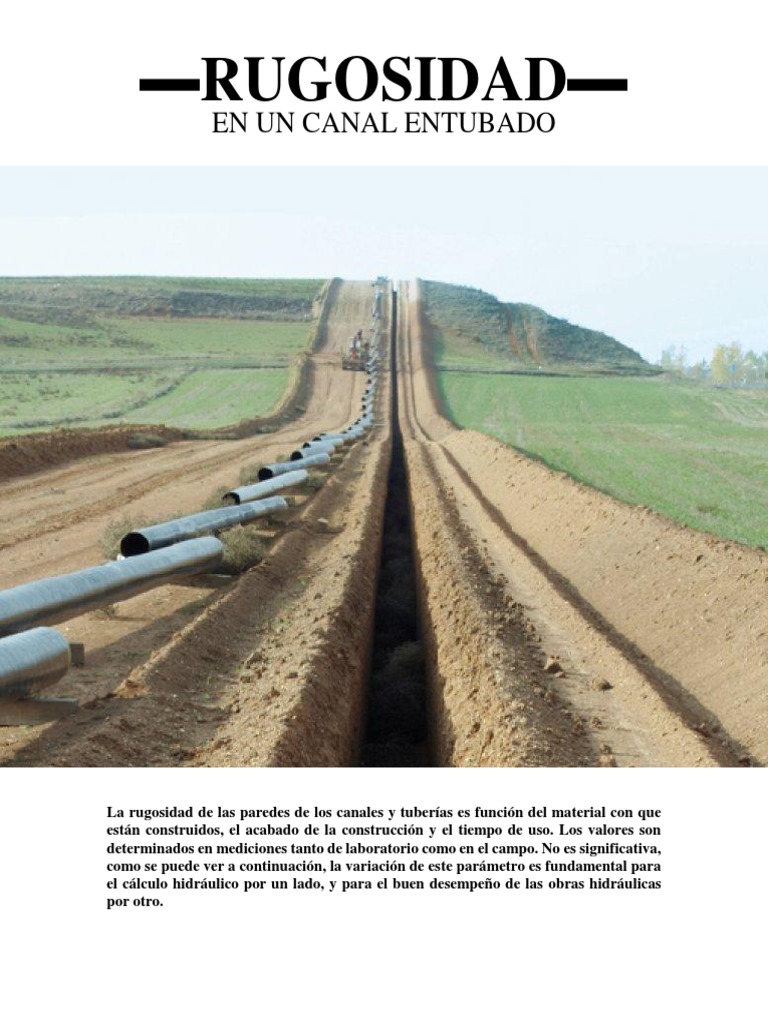

▬RUGOSIDAD▬

EN UN CANAL ENTUBADO

La rugosidad de las paredes de los canales y tuberías es función del material con que
están construidos, el acabado de la construcción y el tiempo de uso. Los valores son
determinados en mediciones tanto de laboratorio como en el campo. No es significativa,
como se puede ver a continuación, la variación de este parámetro es fundamental para
el cálculo hidráulico por un lado, y para el buen desempeño de las obras hidráulicas
por otro.
Índice
 1 Coeficiente m para la fórmula de Bazin
 2 Coeficiente m para la fórmula de Kutter
 3 Coeficiente n para la fórmula de Manning
 4 Coeficiente K para la fórmula de Strickler
 5 Véase también

Coeficiente m para la fórmula de Bazin

Para la fórmula de Bazin los valores son:

Clase Naturaleza de las paredes m

 Canales con paredes de hormigón alisado con mortero
 Canales con paredes de madera cepillada sin rajaduras
 Canales con paredes de acero
1 0,06
Con largos trechos rectos y curvas amplias

 Tuberías de fibrocemento nuevo

2 Ídem pero con curvas no muy amplias y bien ejecutadas 0,10

 Canales con paredes de hormigón alisado con mortero pero no
totalmente lisas, pequeñas salientes en las juntas
 Canales con paredes de madera cepillada con algunas rajaduras
3 0,16
 Canales revestidos con ladrillos y piedras cuadradas
 Tuberías de hierro fundido nuevas

 Tuberías de hormigón bien alisado, diámetros mayores a 40 cm.

5  Tuberías en hierro fundido, en servicio corriente de cualquier diámetro. 0,23

 Canales de concreto paredes no alizadas, con marcas dejadas por el

encofrado
 Canales con paredes de madera, con tablas poco alizadas, y ranuras
entre las tablas
 Canales de tierra, construcción bien acabada
6 0,36
Las curvas de los canales son bastante amplias, agua no muy limpia y algunos
depósitos de limo en el fondo

 Tuberías de hierro fundido de muchos años de uso fuertemente

incrustadas
 Grandes canales con revestimiento en concreto mal acabado o deteriorado por
7bis 0.58
el uso prolongado
 Canales en tierra construcción bastante bien hecha, algunos depósitos de
arena u otro material menudo sobre el fondo y taludes lisos; o fondo sin
depósito, y vegetación baja en las orillas
9 1.00
 Canales con márgenes en ladrillo o piedra en malas condiciones y fondo
fangoso

 Canales de tierra en completo abandono, con vegetación o con cascajo

grueso en el fondo
12 2.50
 Cursos de agua naturales en terrenos terroso

Si se considera un canal de concreto, bien construido y con revestimiento nuevo, (por

ejemplo sea un canal rectangular de 5 m de base y con un tirante de i m de agua) y se
vuelve a analizar el mismo canal después de años de uso, sin un adecuado mantenimiento,
su rugosidad podría fácilmente pasar de la clase 1 a la clase 7, lo que significaría que el
canal podría transportar solamente el 32 % de su capacidad potencial, si estuviera en
óptimas condiciones. Estos aspectos deben ser considerados cuande se analizan posibles
variantes de proyectos hidráulicos de grandes dimensiones desde el punto de vista de los
impactos ambientales tenciales.

Coeficiente m para la fórmula de Kutter

Para la fórmula de Kutter los valores son:

Clase Naturaleza de las paredes m

1 Canales con paredes de cemento, muy buen acabado, sección semicircular 0.12
2 Canales con paredes de cemento, muy buen acabado, sección rectangular 0.15
Tubos en hierro fundido nuevos, o de cemento bien alisados, con diámetro
3 0.175
de por lo menos algunos decímetros
Tubos en hierro fundido, en uso corriente, (hasta dos años de
6 0.275
funcionamiento), aguas limpias y de baja dureza.
 Canales con paredes de muros bien construidos, curvaturas de regular
amplitud, agua no muy limpia, depósitos de limo
7 0.35
 Tuberías de Gres con varios años de uso, aguas turbidas o servidas

8 Tubos en hierro fundido, en uso desde varios años, aguas turbias 0.375
 Tubos de hierro fundido, en servicio desde muchos años, bastante
incrustados, o con aguas sucias
9 0.45
 Canales con paredes de cemento o muros en albañilería revestida

12 Canales con paredes en albañilería en mal estado, fango en el fondo 1.00

  Canales de tierra en completo abandono, con vegetación o con
cascajo grueso en el fondo
15 2.50
 Cursos de agua naturales en terrenos terroso

Coeficiente n para la fórmula de Manning

Clase Naturaleza de las paredes n
Canal revestido con losas de hormigón, teniendo juntas de cemento lisas y
1 limpias, y una superficie lisa fratasada a mano y con lechada de cemento 0.012
sobre la base de hormigón.
2 Canal de hormigón colocado detrás de un encofrado y alisado. 0.014
Zanja pequeña revestida de hormigón, recta y uniforme, con fondo
3 ligeramente cóncavo, los lados y el fondo recubiertos con un depósito 0.016
áspero.
 Revestimiento con concreto arrojado sin tratamiento de alisado.
 Superficie cubierta con algas finas y el fondo con dunas de arena
4 0.018
arrastrada.

Canal de tierra excavado en arcilla limosa, con depósitos de arena limpia en

5 0.018
el centro y barro arenoso limoso cerca de los lados.
Revestimiento de hormigón hecho sobre roca y lava cortada, en excavación
6 0.020
limpia, muy áspera y pozos profundos.
7 Canal de riego, recto en arena lisa y apretada fuertemente. 0.020
Revoque o repello en cemento, aplicado directamente a la superficie
8 preparada del canal de tierra. Con pasto en los lugares rotos y arena suelta en 0.022
el fondo.
9 Canal excavado en arcilla limo arenosa. Lecho parejo y duro. 0.024
Zanja revestida en ambos lados y en el fondo piedra partida acomodada en
10 0.024
seco.
Canal excavado en colina, con la ladera superior cubierta de raíces de sauces
11 y la ladera inferior con muros de hormigón bien ejecutado. Fondo cubierto 0.026
con grava gruesa.
Canal con fondo de guijarros, donde hay insuficiente sedimento en el agua, o
12 0.028
velocidad muy alta que impide la formación de un lecho liso y nivelado.
Canal de tierra excavado en suelo arcillo-arenoso aluvial, con depósitos de
13 0.029
arena en el fondo y crecimiento de pastos.
14 Canal en lecho de guijarros grandes. 0.030
Canal natural algo irregular en sus pendientes laterales; con fondo algo
15 uniforme, limpio y regular; en arcilla arenoso gris claro a limo gredoso de 0.035
color marrón claro; con poca variación en la sección transversal.
16 Canal en roca excavado con explosivos. 0.040
 Zanja de arcilla y greda arenosa; pendiente lateral, fondo y secciones
17 0.040
transversales irregulares, pastos en los lados.
Canal dragado, pendientes laterales y fondo irregulares en arcilla negra
plástica en la parte superior y en el fondo arcilla, los lados cubiertos con
18 0.045
pequeños arbolitos y arbustos, variación pequeña y gradual en la sección
transversal.
Canal dragado, con pendiente lateral y fondo muy irregular, en arcilla
19 plástica de color obscuro, con crecimiento de pasto y musgo. Pequeñas 0.050
variaciones en la forma de la sección transversal para la variación en tamaño.
Zanja en arcilla muy arenosa; Lado y fondo irregulares; prácticamente toda
20 la sección llena con árboles de gran tamaño, principalmente sauces y 0.060
algodoneros. Sección transversal bastante uniforme.
Canal dragado en arcilla resbaladiza negra y greda arcillo-arenosa gris, lados
y fondo irregular recubierto con crecimiento denso de arbustos de sauces,
21 0.080
algunos en el fondo; el resto de las laderas cubierto con pastos y crecimiento
espaciado de sauces y álamos sin follaje; algún depósito en el fondo.
22 Igual que (21) pero con mucho follaje. 0.110
Canales naturales en crecida en arena fina media a arcilla fina, sin pendientes
laterales; fondo adecuadamente parejo y regular con ocasionales hoyas
23 planas; variación en profundidad; maderas prácticamente vírgenes, muy 0.125
poco crecimiento inferior excepto manchas densas ocasionales de ramaje y
árboles pequeños, algunos troncos y árboles caídos muertos.
Rio natural en suelo de arcilla arenosa. Curso muy sinuoso, pendiente lateral
irregular y fondo desparejo. Muchas raíces árboles y ramas, grandes troncos
24 0.150
y otros residuos sobre el fondo. Hay árboles cayendo continuamente en el
canal debido a la erosión de las márgenes.

Fuente: Ven te Chow, Hidráulica de los canales abiertos. ISBN 968-13-1327-5

Coeficiente K para la fórmula de Strickler

Clase Naturaleza de las paredes K
A Tuberías .
77-
. bronce liso
111
71-
. acero soldado
100
. acero remachado 59-77
71-
. hierro fundido, revestido
100
. hierro fundido, no revestido 63-91
. hierro 67-83
. hierro galvanizado 59-77
77-
. vidrio
111
77-
. cemento alisado
100
. hormigón acabado 71-91
. hormigón no acabado 63-83
. gres 59-91
B Canales revestidos .
. concreto sobre excavación en roca 45-59
. piedra cementada 33-59
. muro seco 29-43
. asfalto 63-77
. fondo con grava y paredes de hormigón 40-59
C Canales no revestidos .
. en tierra con trazado regular 33-63
. en tierra, sinuosos y lentos, sin vegetación 33-43
. en tierra, sinuosos y lentos, con abundante vegetación 25-33
. en roca con forma regular 25-40
. en roca con forma irregular 20-29
. en tierra, en mal estado y con abundante vegetación 8-20
D Cursos de agua naturales .
pequeños cursos de agua en zonas planas, limpios, rectos y sin
. 30-40
estancamientos de agua
pequeños cursos de agua en zonas planas, limpios, sinuosos y con
. 22-30
estancamintos de agua
. tramos lentos, con vegetación (pastos) y estanques profundos 13-20
tramos con mucha hierba, estanques profundos, notablemente
. 7-13
obstaculizados por árboles
ríos de montaña, con fondo de grava media y gruesa y pocas rocas, paredes
. 20-33
laterales poco inclinadas
ríos de montaña, con fondo de grava gruesa y rocas grandes, paredes
. 14-25
laterales poco inclinadas
E Áreas de expansión de cursos de agua
. con pasto 20-40
. con áreas cultivadas 20-50
. con arbustos 14-29
. con muchos árboles 8-13
F Ríos grandes (ancho de la superficie del agua mayor a 30 m)
. sección regular sin rocas o vegetación 17-40
. sección irregular 10-29
