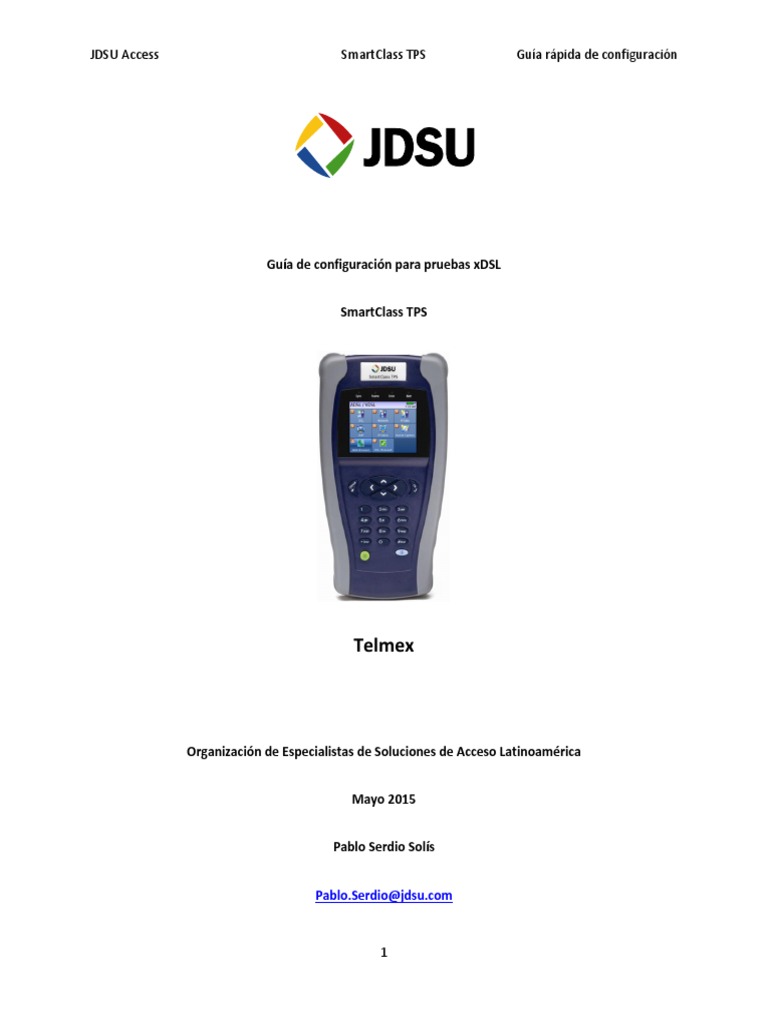

JDSU Access SmartClass TPS Guía rápida de configuración

Guía de configuración para pruebas xDSL

SmartClass TPS

Telmex

Organización de Especialistas de Soluciones de Acceso Latinoamérica

Mayo 2015

Pablo Serdio Solís

Pablo.Serdio@jdsu.com

1
JDSU Access SmartClass TPS Guía rápida de configuración

 Paneles
SmartClass TPS

Pantalla

Teclas de
navegación
Teclado
alfanumérico

Tecla de Menú
Tecla de Principal
Encendido/
Apagado

ADSL2+ / VDSL2
POTS
USB
Ethernet

Lado Derecho

2
JDSU Access SmartClass TPS Guía rápida de configuración

A continuación tenemos descripción con una guía rápida de configuración del SmartClass TPS para
pruebas de DSL, Red y OneCheck (pruebas automáticas).

 DSL

1. ADSL/VDSL
1. En el Menú Principal, seleccionar el número 1) Pruebas DSL

2. En el Menú Pruebas DSL, seleccionar el número 1) ADSL / VDSL

3. En el Menú ADSL / VDSL, seleccionar el número 1) DSL

3
JDSU Access SmartClass TPS Guía rápida de configuración

4. En el Resumen DSL, Presionar la tecla “*” para entrar a la Configuración DSL

5. Revisar en la Configuración DSL que las siguientes opciones estén activadas:

 Estándar xDSL: Auto

 Operación: Sobre POTS
 Modo de Transporte: Auto
 Configuración G.INP: Habilitado
 Habilitar Flujo de Bajada: Sí
 Habilitar Flujo de Subida: Sí
 Modo Vectoring: Completo
 Modo Ayuda: Encendido

6. Verificar que amarre a la tecnología y perfil configurado en el par (ADSL/VDSL,

ATM/PTM, Velocidad del perfil, etc.)

4
JDSU Access SmartClass TPS Guía rápida de configuración

2. VDSL Bonded

1. En el Menú Principal, seleccionar el número 1) Pruebas DSL

2. En el Menú Pruebas DSL, seleccionar el número 1) ADSL / VDSL

5
JDSU Access SmartClass TPS Guía rápida de configuración

3. En el Menú Pruebas DSL, seleccionar el número 3) Bonding VDSL

4. En el Menú Bonding VDSL, seleccionar el número 1) VDSL

5. En el Menú Resumen grupo, presionar el botón “*” para entrar a la

Configuración DSL

6. En la Configuración DSL, revisar que los siguientes parámetros estén

configurados:
 Perfil VDSL: Auto
 Modo de Transporte: Auto

6
JDSU Access SmartClass TPS Guía rápida de configuración

 Modo Ayuda: Encendido

7. Verificar que amarre Verificar que amarre a la tecnología y perfil configurado en

el par (VDSL2, 8b, PTM, Velocidad del perfil, Velocidad par 1 y par 2, etc.)

7
JDSU Access SmartClass TPS Guía rápida de configuración

 Red
1. Ir al menú ADSL / VDSL o Bonded VDSL (Según sea el caso). Seleccionar el
número 2) Red.

2. En el Menú de Red, seleccionar el número 1) Operación de módem. En

Operación, revisar que esté seleccionado el modo Puente

3. En el Menú de Red, revisar que en el número 2) Estado de Red esté

seleccionado Puente

8
JDSU Access SmartClass TPS Guía rápida de configuración

4. En el Menú de Red, seleccionar el número 5) Configuración de red.

5. En el menú de Configuración de Red, revisar que estén configurados los

siguientes parámetros:
 Configuración de capa ATM:
o VPI WAN: 8
o VCI WAN: 81
o Encapsulación: LLC-SNAP
 Modo de datos: PPPoE
 Modo dir. MAC: Valores predeterminados de fábrica
 LAN Virtual: Sí
 ID VLAN: 881
 Prioridad LAN Virtual: 0
 Nombre de usuario PPP: Utilizar el correspondiente (e.g. vectoring)
 Contraseña PPP: Utilizar el correspondiente (e.g. vectoring)
 Usar Proveedor PPP: No
 Usar nombre de servicio PPP: No
 Modo de inicio de sesión: Automático

9
JDSU Access SmartClass TPS Guía rápida de configuración

6. En el Menú de Red, ir al número 3) Estado de Red. Verificar que en el Estado

WAN aparezca como Red conectada.

10
JDSU Access SmartClass TPS Guía rápida de configuración

 Pruebas Automáticas (Pruebas Automáticas de DSL, Red y Ping)

1. Ir al menú ADSL / VDSL o Bonded VDSL (Según sea el caso). Seleccionar el

Número 3) Pruebas Automáticas. Verificar la siguiente configuración:
 Prueba de red: Habilitado
 Prueba de ping: Habilitado
 Prueba carga archivo: Deshabilitado
 Prueba descarga archivo: Deshabilitado
 Prueba video: Deshabilitado
 Prueba VoIP: Deshabilitado

2. En el menú Pruebas Automáticas, presionar el botón “*” para entrar a la

Configuración de prueba. Revisar que la configuración DSL, red y ping sea la
deseada.

3. En el menú Pruebas Automáticas, iniciar la prueba con el botón “#”. Verificar

que la prueba pase para los parámetros configurados.

11
JDSU Access SmartClass TPS Guía rápida de configuración

12
JDSU Access SmartClass TPS Guía rápida de configuración

 Baterías

Buenas prácticas para el uso de las baterías

El SmartClass TPS utiliza baterías recargables de iones de litio (Li-Ion). Para prolongar la vida útil de las
baterías, seguir estas recomendaciones:
1. Cuando no está conectado a la unidad, guarde la batería en un lugar fresco, seco y limpio.
No deje la batería en un automóvil o camión, sobre todo cuando hace mucho calor o frío.
2. La primera vez que utilice el SmartClass TPS, o después de un almacenamiento prolongado,
utilice el Adaptador de CA para alimentar la unidad.
3. Si la capacidad de la batería se agota o si la batería ha estado almacenado por un período
prolongado, cargue la batería antes de su uso.
4. Si se carga las baterías mientras se encuentra instalada en la unidad, utilice el adaptador de
JDSU para cargar las baterías. No utilice un cargador no-aprobado.
5. El cargador no carga la batería cuando está muy caliente o frío.
6. Siempre deseche las baterías correctamente.

Recargar y reemplazar las baterías

Cuando el LED se ilumina de color rojo Batt, la batería debe ser cargada o reemplazada.

NOTA:
Usted puede probar un circuito y recargar la batería al mismo tiempo. Si no desea interrumpir la prueba
actual, usted puede dejar el equipo encendido y probando y conectar el adaptador de corriente AC.

Para cargar la batería:

1. Conecte un extremo del adaptador de CA al conector de la parte inferior de la SmartClass
TPS.
2. Conecte el otro extremo del adaptador de CA a una fuente de alimentación CA.
3. Para una carga rápida, deje el equipo conectado a la alimentación AC durante 5 horas; para
el máximo de capacidad, permita al SmartClass cargar durante toda la noche.
4. El tiempo de carga será el mismo si la alimentación está encendida o apagada.

Sustitución de la batería

El compartimiento de la batería se encuentra en la parte posterior de la unidad, como se muestra en la

imagen a continuación:

13
JDSU Access SmartClass TPS Guía rápida de configuración

Compartimiento de la Batería

El siguiente procedimiento describe cómo reemplazar la batería. Antes de reemplazar la batería,

compruebe que el paquete de baterías de reemplazo corresponde al no. de parte JDSU 21108524
(número de catálogo SCTP-BATERÍA). Para reemplazar la batería:
1. Apague el equipo.
2. Usando un destornillador Phillips, retire el tornillo de la tapa del compartimento de la
batería.
3. Retire la tapa del compartimento de la batería presionando y empujando hacia el extremo
inferior.
4. Desconecte la batería vieja del cableado.
5. Conecte el nuevo paquete de baterías al cableado.
6. Vuelva a colocar la puerta del compartimiento de la batería.

14
JDSU Access SmartClass TPS Guía rápida de configuración

 Cargar un perfil

1. Estando en el Menú Principal del SmartClass TPS, seleccionar la opción 9) Configuración de

sistema. También se podrá acceder a este menú estando en cualquier otro menú, presionando
la tecla y seleccionando el 3) Configuración de sistema.

2. En el menú de Configuración de sistema, seleccionar la opción 1) Gestión de archivos..

3. En el menú de Archivos, seleccionar la opción 3) Cargar Configuración

15
JDSU Access SmartClass TPS Guía rápida de configuración

4. Por último, seleccionar la configuración adecuada

16
JDSU Access SmartClass TPS Guía rápida de configuración

 Guardar y Cargar Resultados y Configuraciones

Guardar y Cargar Resultados

Para guardar los resultados en archivo de texto o PDF para pruebas de DSL seguir el procedimiento
descrito a continuación:

1. Estando en la pantalla de Resumen DSL, presionar la tecla , ubicado en la parte inferior

derecha del teclado numérico.

2. Aparecerá el menú principal del SmartClass TPS. Seleccionar la opción 5) Guardar Informe.

3. En el menú Configuración reportes, en el número 1) Nombre del Reporte escribir el nombre

con el que se guardará el archivo. En el número 2) Formato de archivo de informe seleccionar el
tipo de formato con el que se guardará el archivo del reporte, ya sea .TXT, .HTML o .PDF. En el
número 3) ID de técnico escribir el número de identificación del técnico realizando la prueba.

17
JDSU Access SmartClass TPS Guía rápida de configuración

4. En el mismo menú de Configuración reportes, al presionar la opción 4) Mostrar más, se abrirá el

menú completo donde podrán llenarse campos adicionales al reporte generado:
 Nombre de circuito
 ID de circuito
 Ubicación de circuito
 Estado/Provincia
 Número de teléfono
 Número de fax

5. Por último, presionar la tecla “*” para Guardar informe, y el archivo quedará guardado en la
memoria interna o en la memoria USB (si está insertada alguna).

18
JDSU Access SmartClass TPS Guía rápida de configuración

Para consultar los archivos guardados en la memoria interna o en la memoria USB (si está insertada
alguna), seguir los siguientes pasos:

5. Estando en el Menú Principal del SmartClass TPS, seleccionar la opción 9) Configuración de

sistema. También se podrá acceder a este menú estando en cualquier otro menú, presionando
la tecla y seleccionando el 3) Configuración de sistema.

6. En el menú de Configuración de sistema, seleccionar la opción 1) Gestión de archivos.

7. En el menú Archivos, seleccionar la opción 1) Navegador de archivos. Si no se tienen ninguna

memoria USB insertada, se accederá directamente a los archivos de la memoria interna. De lo
contrario, se mostrará un menú donde se seleccionará si se quiere ir a la memoria interna o a la
memoria del USB.

19
JDSU Access SmartClass TPS Guía rápida de configuración

8. En el menú de archivos, ir a la carpeta de 3) Reportes donde estarán guardados los reportes

generados para DSL. Dentro de la misma carpeta habrá una subcarpeta llamada 3) xDSL donde
estarán los reportes de ADSL y VDSL, mientras que en la subcarpeta 1)BondingVDSL estarán los
reportes de BondingVDSL

9. Al seleccionar una de las subcarpetas, se mostrarán los archivos que ésta contiene. Si se quiere
visualizar un archivo específicamente en pantalla seleccionar ese archivo con la tecla OK y se
mostrará los resultados de éste. NOTA: Sólo se podrán visualizar los archivos con formato .TXT
en la pantalla del SmartClass TPS. Para revisar el contenido de los archivos .PDF, transferirlos a
una memoria USB y abrirlos con un procesador de archivos con formato .PDF.

20
JDSU Access SmartClass TPS Guía rápida de configuración

10. Si se desea transferir el archivo a una memoria USB, seleccionar el archivo correspondiente,
presionar la tecla de “*” para ver las Opciones del archivo. Después seleccionar la opción 2)
Copiar al USB para que se realice la transferencia del archivo. NOTA: Antes de este punto,
verificar que la memoria USB este insertada y haya sido detectada correctamente.

Guardar y Cargar Configuraciones

Para guardar y cargar una

configuración de una prueba DSL, seguir el procedimiento descrito a continuación:

11. En el menú Configuración de DSL, una vez que se tiene la configuración deseada, presionar la
tecla de , e ir a la opción 3) Configuración de sistema.

12. En el menú Configuración de sistema, ir a la opción 1) Gestión de archivos.

21
JDSU Access SmartClass TPS Guía rápida de configuración

13. En el menú de Archivos, seleccionar la opción 4) Guardar configuración. Crear un nuevo archivo
con la configuración que se tiene actualmente en el SmartClass TPS.

14. Para cargar ese archivo con la configuración deseada, en el menú Configuración de sistema
seleccionar la opción 1) Gestión de archivos.

15. En el menú de Archivos, seleccionar la opción 3) Cargar configuración. Seleccionar la

configuración deseada de entre los diferentes archivos con las distintas configuraciones
guardadas previamente.

22
JDSU Access SmartClass TPS Guía rápida de configuración

23
JDSU Access SmartClass TPS Guía rápida de configuración

 Actualización de Software del Sistema

Revisar Versión SW del Sistema

1. Estando en el Menú Principal del SmartClass TPS, seleccionar la opción 9) Configuración de

sistema.

2. En el menú de Configuración de sistema, seleccionar la opción 5) Administración.

3. En el menú de Administración, seleccionar la opción 3) Revisiones. Aparecerá la información del

SmartClass TPS, donde se podrá ver la Versión de SW del sistema que está instalada
actualmente.

24
JDSU Access SmartClass TPS Guía rápida de configuración

Actualizar versión de SW del Sistema

1. En el Menú Principal del SmartClass TPS, seleccionar la opción 9) Configuración de sistema.

2. En el menú de Configuración de sistema, seleccionar la opción 5) Administración.

3. En el menú de Administración, seleccionar 4) Actualización de software. Seleccionar la versión

de SW que se desee instalar en el SmartClass TPS. NOTA: Verificar que esté insertada una
memoria USB con el archivo de la versión de SW guardado en la carpeta raíz.

25
