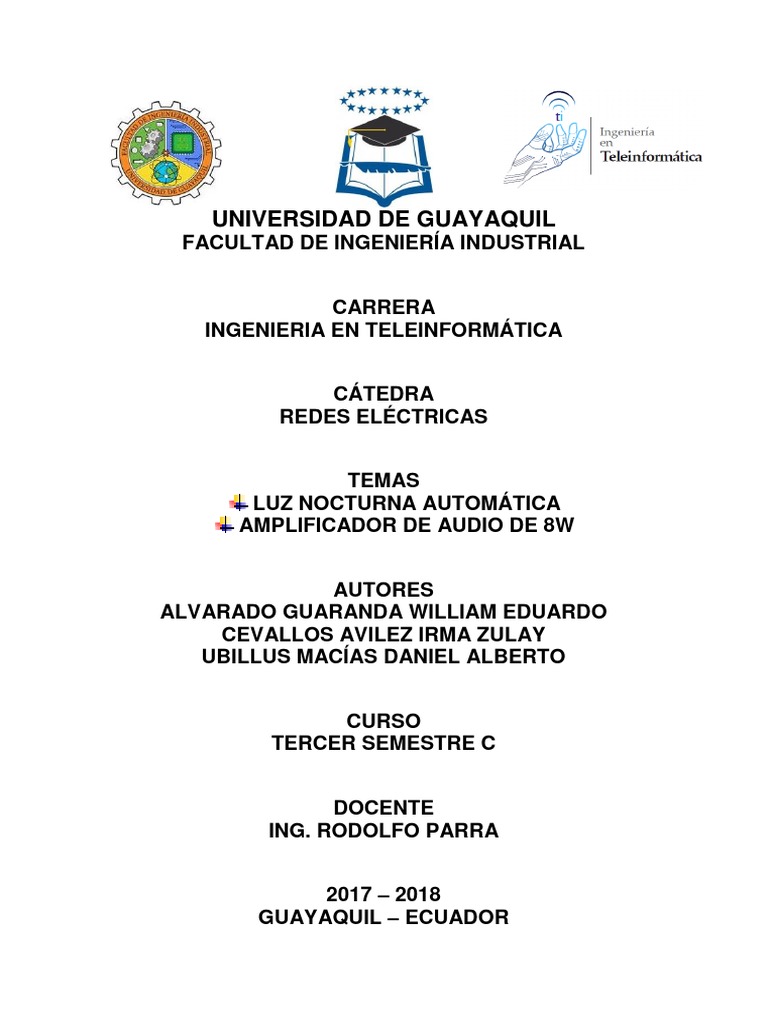

UNIVERSIDAD DE GUAYAQUIL

FACULTAD DE INGENIERÍA INDUSTRIAL

CARRERA
INGENIERIA EN TELEINFORMÁTICA

CÁTEDRA
REDES ELÉCTRICAS

TEMAS
LUZ NOCTURNA AUTOMÁTICA
AMPLIFICADOR DE AUDIO DE 8W

AUTORES
ALVARADO GUARANDA WILLIAM EDUARDO
CEVALLOS AVILEZ IRMA ZULAY
UBILLUS MACÍAS DANIEL ALBERTO

CURSO
TERCER SEMESTRE C

DOCENTE
ING. RODOLFO PARRA

2017 – 2018
GUAYAQUIL – ECUADOR
 RESUMEN

Un sistema de luz nocturna automática puede tener muchas utilidades.

Además de evitar el gasto excesivo de energía eléctrica, manteniendo las luces
encendidas sólo mientras falta luz natural, también ayuda a economizar la
presencia de un operador humano para conectarlas o desconectarlas.

Se puede usar tales sistemas con eficiencia, en los siguientes casos:

 Accionamiento de lámparas de vidrieras, jardines, estacionamientos o
zaguanes.
 Accionamiento de sistemas de señalización nocturna (luces de mástiles)

El proyecto que se describe utiliza una configuración poco común de

circuito de disparo o "trigger" con el 555 y puede controlar lámparas de las redes
domiciliarias tanto de 110V como de 220V con potencias suficientes para la
mayoría de las aplicaciones. De hecho, en la red de 110V podemos controlar
hasta 200 vatios de lámparas, y en la red de 220V hasta 400 vatios, con
suficiente holgura para los contactos de relé que son conectados en paralelo.

Para el control de potencias mayores, se puede usar sin problemas un relé

intermediario. Las características del aparato son las siguientes:
 Tensión de alimentación: 110 o 220 voltios.
 Sistema sensor: LDR.
 Carga máxima: 200W (110V) o 400W (220V).

Componentes activos: 1 circuito integrado

INTRODUCCIÓN

Con los conocimientos adquiridos en la cátedra de REDES ELÉCTRICAS,

durante el cursado de la materia se seleccionó un proyecto sencillo que se pueda
armar en una placa experimento y que funcione correctamente.

El proyecto seleccionado es un circuito sencillo que enciende y apaga una

luz mediante un sensor que cuando disminuye la luz ambiente se enciende y
cuando la luz ambiente es mayor, se apaga. Como aplicación resulta un montaje
ideal para quien llega a casa de noche y desea encontrar las luces encendidas
o también para quien no puede estar en determinado lugar para encender o
apagar las luces al anochecer o amanece, además de evitar el gasto excesivo
de energía eléctrica, porque mantiene las luces encendidas sólo mientras falta
luz natural, también ayuda a economizar la presencia de un operador humano
para conectarlas o desconectarlas.
 El proyecto utiliza una configuración poco común de circuito de disparo
con el temporizador 555 y con relé puede controlar lámparas de las redes
domiciliarias tanto de 110V como de 220V con potencias suficientes para la
mayoría de las aplicaciones, en la red de 110V podemos controlar hasta 200 W
de lámparas y en la red de 220V hasta 400 W. Para demostrarlo solo se utiliza
una batería de 9V, un LED como lámpara y sin relé.

ANTECEDENTES
Tras el control del fuego por parte de los humanos uno de sus usos fue la
iluminación. Así pudo usarse mediante antorchas para iluminar algunos lugares.
Como este sistema era engorroso y poco duradero fueron apareciendo
luminarias con diferentes aceites y mechas que permitían iluminar durante más
tiempo y de forma más cómoda. Han sido encontradas lámparas de terracota en
las planicies de Mesopotamia datadas entre el 7000 y el 8000 a.C. y otras de
cobre y bronce en Egipto y Persia cercanas al 2700 a.C.

Las primeras ordenanzas sobre alumbrado público que se conocen datan del
siglo XVI. En Francia, venían obligados los vecinos (1524) a colgar una luz en la
puerta de sus casas y hasta 1558 no se colocaron faroles en las esquinas de las
calles.

Las primeras farolas eléctricas empleadas, eran del tipo arco eléctrico,
inicialmente las velas eléctricas, velas Jablochoff o velas Yablochkov
desarrolladas por el ruso Pavel Yablochkov en 1875. Se trataban de lámparas
de arco eléctrico con electrodos de carbón que empleaban corriente alterna, que
garantizaba que los electrodos ardieran de forma regular. Las velas Yablochkov
fueron usadas por primera vez para alumbrar los grandes almacenes Grand
Magasins de Louvre, en París en los años 1880. La luz de arco eléctrico tenía
dos grandes inconvenientes. Emite una luz intensa y gran desprendimiento de
calor, aunque útil para zonas industriales como los astilleros, era incómoda para
las calles de las ciudades. A finales del siglo XIX, con el desarrollo de lámparas
incandescentes baratas, brillantes y fiables, las de luz de arco quedaron en
desuso para el alumbrado público, permaneciendo para usos industriales.

En el hogar tenemos usualmente un bombillo que ilumina la entrada, el patio de

ropas o el ante jardín. Como es una luz que está en el exterior de la casa, ¿A
quién no se le ha olvidado apagarla? Se la deja prendida por horas y horas en el
día y a veces por semanas, haciendo un consumo de energía innecesario.
Pensando en una solución a este problema, se ha diseñado un dispositivo
electrónico que se encarga de encender un bombillo, en el momento que el sol
se oculta y se apaga automáticamente cuando el sol vuelve a asomar a la
madrugada, igual que las lámparas de iluminación del alumbrado público. Otra
de las motivaciones para hacer este circuito es dar a conocer algunos
componentes como los optoacopladores y los Triacs, enseñando su
funcionamiento básico.
 HIPÓTESIS

¿Cuáles son los beneficios de una luz nocturna automática para la humanidad y
cómo se puede construir?

OBJETIVO GENERAL
Diseñar y ensamblar un circuito que activa o desactiva un relé dependiendo de
la cantidad de luz que exista en el medio o lugar de ubicación.

OBJETIVOS ESPECÍFICOS

 Conocer las características principales de la luz nocturna automática

estructura, su funcionamiento y el uso en la sociedad.
 Analizar, comprender y aplicar la tecnología utilizada en este medio de
Iluminación para así darle una posible aplicabilidad en nuestro diario vivir.
 Comparar este medio tecnológico con otros sistemas o mecanismos
parecidos, para así sacar las ventajas y desventajas que este nos presenta.
 Lograr que las personas que puedan apreciar este proyecto, puedan
entender cómo funciona, el porqué, que elementos intervienen, y muchos
aspectos más.

JUSTIFICACIÓN

Un sistema de luz nocturna automática puede tener muchas utilidades. Además

de evitar el gasto excesivo de energía eléctrica, manteniendo las luces
encendidas sólo mientras falta luz natural, también ayuda a economizar la
presencia de un operador humano para conectarlas o desconectarlas.

Podemos usar tales sistemas con eficiencia, en los siguientes casos:

 Accionamiento de lámparas de vidrieras, jardines, estacionamientos o
zaguanes.
 Accionamiento de sistemas de señalización nocturna (luces de mástiles)

El proyecto que describimos utiliza una configuración poco común de circuito de

disparo o "trigger" con el 555 y puede controlar lámparas de las redes
domiciliarias tanto de 110V como de 220V con potencias suficientes para la
mayoría de las aplicaciones. De hecho, en la red de 110V podemos controlar
hasta 200 vatios de lámparas, y en la red de 220V hasta 400 vatios, con
suficiente holgura para los contactos de relé que son conectados en paralelo.
Para el control de potencias mayores, se puede usar sin problemas un relé
intermediario.

Las características del aparato son las siguientes:

o Tensión de alimentación: 110 o 220 voltios.
o Sistema sensor: LDR.
 o Carga máxima: 200W (110V) o 400W (220V).
o Componentes activos: 1 circuito integrado

MARCO TEÓRICO

Corriente eléctrica
La corriente o intensidad eléctrica es el flujo de Corriente eléctrica: carga por
unidad de tiempo que recorre un material. Se debe al movimiento de los
electrones en el interior del material. En el Sistema Internacional de Unidades se
expresa en C/s (culombios sobre segundo), unidad que se denomina amperio.
Una corriente eléctrica, puesto que se trata de un movimiento de cargas, produce
un campo magnético, un fenómeno que puede aprovecharse en el electroimán.
El instrumento usado para medir la intensidad de la corriente eléctrica es el
galvanómetro que, calibrado en amperios, se llama amperímetro, colocado en
serie con el conductor cuya intensidad se desea medir.
Corriente contiua
Es aquella corriente en donde los electrones circulan en la misma cantidad y
sentido, es decir, que fluye en una misma dirección. Su polaridad es invariable y
hace que fluya una corriente de amplitud relativamente constante a través de
una carga. A este tipo de corriente se le conoce como corriente continua (cc) o
corriente directa (cd), y es generada por una pila o batería.
Este tipo de corriente es muy utilizada en los aparatos electrónicos portátiles que
requieren de un voltaje relativamente pequeño. Generalmente estos aparatos no
pueden tener cambios de polaridad, ya que puede acarrear daños irreversibles
en el equipo.

Corriente alterna
La corriente alterna es aquella que circula durante un tiempo en un sentido y
después en sentido opuesto, volviéndose a repetir el mismo proceso en forma
constante. Su polaridad se invierte periódicamente, haciendo que la corriente
fluya alternativamente en una dirección y luego en la otra. Se conoce en
castellano por la abreviación CA y en inglés por la de AC.
Este tipo de corriente es la que nos llega a nuestras casas y sin ella no podríamos
utilizar nuestros artefactos eléctricos y no tendríamos iluminación en nuestros
hogares. Este tipo de corriente puede ser generada por un alternador o dinamo,
la cual convierten energía mecánica en eléctrica.
El mecanismo que lo constituye es un elemento giratorio llamado rotor,
accionado por una turbina el cual al girar en el interior de un campo magnético
(masa), induce en sus terminales de salida un determinado voltaje. A este tipo
de corriente se le conoce como corriente alterna (a).

Circuito Eléctrico
El circuito eléctrico es el recorrido preestablecido por el que se desplazan las
cargas eléctricas. Las cargas eléctricas que constituyen una corriente eléctrica
pasan de un punto que tiene mayor potencial eléctrico a otro que tiene un
potencial inferior. Para mantener permanentemente esa diferencia de potencial,
llamada también voltaje o tensión entre los extremos de un conductor, se
necesita un dispositivo llamado generador (pilas, baterías, dinamos,
alternadores...) que tome las cargas que llegan a un extremo y las impulse hasta
el otro. El flujo de cargas eléctricas por un conductor constituye una corriente
eléctrica.
Potencial eléctrico
El potencial eléctrico en un punto es el trabajo que debe realizar un campo
electrostático para mover una carga positiva q desde el punto de referencia,
dividido por unidad de carga de prueba. Dicho de otra forma, es el trabajo que
debe realizar una fuerza externa para traer una carga unitaria q desde la
referencia hasta el punto considerado en contra de la fuerza eléctrica.
Matemáticamente se expresa por:

𝑊
𝑉=
𝑞

El potencial eléctrico sólo se puede definir para un campo estático producido por
cargas que ocupan una región finita del espacio. Para cargas en movimiento
debe recurrirse a los potenciales de Liénard-Wiechert para representar un campo
electromagnético que además incorpore el efecto de retardo, ya que las
perturbaciones del campo eléctrico no se pueden propagar más rápido que la
velocidad de la luz. Si se considera que las cargas están fuera de dicho campo,
la carga no cuenta con energía y el potencial eléctrico equivale al trabajo
necesario para llevar la carga desde el exterior del campo hasta el punto
considerado. La unidad del sistema internacional es elvoltio(V). Todos los puntos
de un campo eléctrico que tienen el mismo potencial forman una superficie
equipotencial.

Diferencia de potencial eléctrico

La diferencia de potencial entre dos puntos A y B de un campo eléctrico es un
valor escalar que indica el trabajo que se debe realizar para mover una carga 𝒒𝒐
desde A hasta B. La unidad en la que se mide el potencial es el Voltio o Volt.
 𝑊𝐴𝐵
𝑉𝐵 − 𝑉𝐴 =
𝑞0

El potencial es una medida que se suele usar de forma relativa (entre dos puntos)
y por eso se la llama diferencia de potencial. También es posible definir al
potencial absoluto en un punto como el trabajo para mover una carga desde el
infinito hasta ese punto. Si dos puntos entre los cuales hay una diferencia de
potencial están unidos por un conductor, se produce un movimiento de cargas
eléctricas generando una corriente eléctrica.

Intensidad de corriente
La intensidad del flujo de los electrones de una corriente eléctrica que circula por
un circuito cerrado depende fundamentalmente de la tensión o voltaje (V) que se
aplique y de la resistencia (R) en ohm que ofrezca al paso de esa corriente la
carga o consumidor conectado al circuito. Si una carga ofrece poca resistencia
al paso de la corriente, la cantidad de electrones que circulen por el circuito será
mayor en comparación con otra carga que ofrezca mayor resistencia y
obstaculice más el paso de los electrones.
Por tanto, definimos la intensidad de corriente eléctrica, I, como la cantidad de
carga eléctrica que circula por una sección de un conductor en la unidad de
tiempo.
𝐶𝑎𝑟𝑔𝑎(𝑄)
𝐼𝑛𝑡𝑒𝑛𝑠𝑖𝑑𝑎𝑑 (𝐼) =
𝑇𝑖𝑒𝑚𝑝𝑜 (𝑡)

Leyes fundamentales
Existen unas leyes fundamentales que rigen a cualquier circuito eléctrico. Estas
son:
 Ley de corriente de Kirchhoff: La suma de las corrientes que entran por un
nodo deben ser igual a la suma de las corrientes que salen por ese nodo.
 Ley de tensiones de Kirchhoff: La suma de las tensiones en un lazo debe
ser 0.
 Ley de Ohm: La tensión en una resistencia es igual al producto del valor
dicha resistencia por la corriente que fluye a través de ella.
 Teorema de Norton: Cualquier red que tenga una fuente de tensión o de
corriente y al menos una resistencia es equivalente a una fuente ideal de
corriente en paralelo con una resistencia.
 Teorema de Thévenin: Cualquier red que tenga una fuente de tensión o de
corriente y al menos una resistencia es equivalente a una fuente ideal de
tensión en serie con una resistencia.

Si el circuito eléctrico tiene componentes no lineales y reactivos, pueden

necesitarse otras leyes mucho más complejas. Al aplicar estas leyes o teoremas
se producirán un sistema de ecuaciones lineales que pueden ser resueltas
manualmente o por computadora.
LEY DE KIRCHOFF
Resistencias
Resistencia eléctrica es toda oposición que encuentra la corriente a su paso por
un circuito eléctrico cerrado, atenuando o frenando el libre flujo de circulación de
las cargas eléctricas o electrones. Cualquier dispositivo o consumidor conectado
a un circuito eléctrico representa en sí una carga, resistencia u obstáculo para la
circulación de la corriente eléctrica.

 Resistencias en serie: Las resistencias podemos agruparlas de varias

formas: en serie y en paralelo o derivación. Aquí vamos a estudiar la
asociación en serie. Al conectar en serie, colocamos una resistencia "a
continuación" de la otra, tal y como vemos en la figura:

En la figura observamos que la intensidad, I, que circula por ambas

resistencias es la misma, mientras que, cada resistencia presenta una
diferencia de potencial distinta, que dependerá, según la ley de Ohm, de
los valores de cada resistencia. Queremos calcular la resistencia
equivalente, es decir, la resistencia que introducida en el circuito en vez de
R1 y R2, no modifique los valores de la intensidad. Debemos tener en
cuenta que la intensidad no debe sufrir variación y, como la equivalente
sustituye a ambas, la diferencia de potencial de la equivalente, debe ser la
suma de las diferencias de potencial de R1 y R2

Luego, 𝑉𝑒 = 𝑉1 + 𝑉2

Teniendo en cuenta lo anterior, podemos aplicar la ley de Ohm para la

resistencia equivalente y para cada una de las resistencias individuales:

(1) 𝑽𝒆 = 𝑰 ∗ 𝑹𝒆 (2) 𝑽𝟏 = 𝑰 ∗ 𝑹𝟏 (3) 𝑽𝟐 = 𝑰 ∗ 𝑹𝟐

  Resistencias en paralelo: Las resistencias podemos agruparlas de varias
formas: en serie y en paralelo o derivación. Aquí vamos a estudiar la
asociación en paralelo. Al conectar en paralelo, colocamos conectadas por
sus extremos a un mismo punto, llamado nodo (en la figura A y B), tal y
como vemos en la figura:

En la figura observamos que la intensidad, I, que circula por ambas resistencias

se bifurca en dos valores, I1 e I2, que dependerán de los valores de las
resistencia. Por otro lado, vemos como ambas resistencias están sometidas a la
misma diferencia de potencial V.
Queremos calcular la resistencia equivalente, es decir, la resistencia que
introducida en el circuito en vez de R1 y R2, no modifique los valores de la
intensidad, de forma que la intensidad que pase por la equivalente sea la suma
de I1 e I2.Debemos tener en cuenta que, como la equivalente sustituye a ambas,
la diferencia de potencial de la equivalente, debe ser la misma que la de R1 y
R2.

Luego, 𝐼 = 𝐼1 + 𝐼2
Partes de un circuito eléctrico
Componente: Se llama así a un dispositivo con dos o más terminales en el que
puede fluir interiormente una carga eléctrica. En la figura se ven 9 componentes
entre resistores y fuentes.
Nodo: Punto de un circuito donde concurren más de dos conductores. A, B, D,
E son nodos. Nótese que C no es considerado como un nuevo nodo, puesto que
se puede considerar como un mismo nodo en A, ya que entre ellos no existe
diferencia de potencial o tener tensión 0 (VA - VC = 0).

Rama: Conjunto de todos los elementos de un circuito comprendidos entre dos

nodos consecutivos. En la figura 1 se hallan siete ramales: AB por la fuente, BC
por R1, AD, AE, BD, BE y DE. Obviamente, por un ramal sólo puede circular una
corriente.

Malla: Cualquier camino cerrado en un circuito eléctrico.

Fuente: Componente que se encarga de transformar algún tipo de energía en

energía eléctrica. En el circuito de la figura 1 hay tres fuentes, una de intensidad,
I, y dos de tensión, E1 y E2.

Conductor: Comúnmente llamado cable; es un hilo de resistencia despreciable

(idealmente cero) que une los elementos para formar el circuito

METODOLOGÍA
La metodología es una de las etapas específicas de un trabajo o proyecto que
parte de una posición teórica y conduce una selección de técnicas concretas (o
métodos) acerca del procedimiento destinado a la realización de tareas
vinculadas a la investigación, el trabajo o el proyecto.

Materiales

 C1 - 1 - 555 -
circuito integrado.
 LDR - LDR -
redondo común.
 D1 - 1N4148 o
equivalente - diodo
de uso general.
 D2, D3 - 1N4022 o
equivalente - diodo
rectificador.
 K1 - transformador
con primario de
110V o 220V conforme a la red local y secundaria 12 12V con por lo menos
200mA.
 P1 - 47k o 100k - potenciómetro simple.
 F1 - 4A – fusible.
 S1 - interruptor simple.
 R1, R2, R3, R4 - 10k x 1/8W - resistores (marrón, negro, naranja).
 C1 - 220nF (224) - capacitor cerámico y C2 - 1.000µF x 25c - capacitor
electrolítico.
Varios: placa de circuito impreso, cable de alimentación, caja para montaje,
botón para P1, todo para el LDR, cables, soldadura, etc.
Presupuesto

Procedimiento
Al anochecer este dispositivo encenderá automáticamente las luces del, jardín,
garaje o de las vidrieras de una tienda, y al amanecer las apagará. Un montaje
ideal para el que llega a su casa de noche y desea encontrar las luces
encendidas, o también para quien no puede estar en el lugar para encender o
apagar las luces al anochecer o amanecer.

Un sistema de luz nocturna automática puede tener muchas utilidades. Además

de evitar el gasto excesivo de energía eléctrica, manteniendo las luces
encendidas sólo mientras falta luz natural, también ayuda a economizar la
presencia de un operador humano para conectarlas o desconectarlas.
El proyecto que describimos utiliza una configuración poco común de circuito de
disparo o "trigger" con el 555 y puede controlar lámparas de las redes
domiciliarias tanto de 110V como de 220V con potencias suficientes para la
mayoría de las aplicaciones. De hecho, en la red de 110V podemos controlar
hasta 200 vatios de lámparas, y en la red de 220V hasta 400 vatios, con
suficiente holgura para los contactos de relé que son conectados en paralelo.
Como podemos ver en la figura 1 el integrado 555 (timer) está formado
internamente por dos comparadores conectados a un flip-flip y a una etapa de
potencia. Normalmente este integrado es usado como timer estable o
monoestable, pero nada impide que sea polarizado, como muestra la misma
figura, para formar un "trigger" o circuito de disparo.
La tensión de referencia puede ser aplicada al pin 5, siendo del orden de la mitad
de la tensión de alimentación. En la transición de la tensión de entrada del pin 2,
de un valor mayor de la mitad de la tensión de referencia a una menor, la salida
es activada, pudiendo controlar un relé.
En el proyecto final, fijamos la tensión de referencia por un divisor formado por
R1 y R2 y ajustamos el disparo en función de la luz que incide en el LDR a través
del potenciómetro P1. El ajuste se realiza en función de la luz ambiente.

Les recordamos que, en la instalación del aparato, el LDR debe recibir solamente
la luz ambiente (del cielo) y nunca la luz de las lámparas que controla, pues en
este caso habría una realimentación (figura 2).
El circuito es alimentado por la red local a través de un transformador, y en el
montaje está previsto un tomacorriente donde pueden ser conectadas las
lámparas alimentadas.
En el caso de un jardín o vidriera, por ejemplo, se pueden poner lámparas en
paralelo, observando el límite de potencia.
Es digno de subrayar que una característica importante de este circuito con
"trigger" es el hecho de no sufrir esas desagradables oscilaciones de los circuitos
convencionales cuando la iluminación llega al umbral de disparo. La transición
del punto de espera al disparo es inmediata y única. El relé cierra y abre de
inmediato los contactos, sin oscilación.

Montaje
En la figura 3 damos el diagrama completo del aparato, que después del montaje
puede ser encerrado en una caja de metal, plástico u otro material.
Los principales cuidados que se deben tomar con los componentes y su
obtención son los siguientes:

 El circuito integrado es el 555, debiendo observarse su posición.

 El LDR es de tipo redondo, de cualquier tamaño, debiendo ser instalado en
un tubo opaco dirigido hacia el cielo de modo de operar con su luminosidad.
Se puede usar un cable de hasta 5 metros para conectar este LDR al
circuito.
 El diodo D1 es de uso general, 1N4148 o 1N914, en tanto que D2 y D3 son
rectificadores del tipo 1N4002, 1N4007 o equivalentes, de viendo siempre
observarse su polaridad.
 El relé recomendado es el MC2RC2 que tiene contactos para 2 amperes
los cuales son conectados en paralelo y todavía operan con holgura en la
carga máxima recomendada. Para mayores cargas se pueden usar relés
de contactos de mayor corriente pero su bobina debe ser de 12V con
corriente máxima de 100mA. Si se usaran relés diferentes, se debe
modificar el diseño de la placa.
 Los resistores son todos de 1/8 o 1/4W y el único potenciómetro puede ser
tanto de 47k como de 100k.
 C1 es un capacitor cerámico que funciona como filtro y desacoplamiento
del integrado, y su valor no es crítico, estando entre 100nF y 220nF. C2 es
un electrolítico para una tensión mínima de 25V y su valor de estar entre
1.000 y 2.200µF.
 T1 tiene un bobinado primario de acuerdo con su red local, y secundario de
12 12V con corriente mínima de 200mA.
 En la parte de alta tensión tenemos el cable de entrada, el fusible de 4A
con soporte y el interruptor general, además de un tomacorriente de salida
para la conexión de las lámparas externa.
Los cables de conexión de la parte de alta tensión, que también opera con
corrientes mayores, tienen que ser más gruesos que los demás.

En la figura 3
damos el
diagrama
completo del
aparato, que
después del
montaje puede ser
encerrado en una
caja de metal,
plástico u otro
material.
En la figura 4
damos nuestra
sugerencia sobre
la placa de circuito
impreso con todas
las conexiones
externas, de modo de facilitar al máximo su montaje.

FUNCIONAMIENTO
Para probar el aparato conecte en X1 cualquier lámpara de acuerdo con su red
local, una veladora y otro aparato electrodoméstico cuyo funcionamiento se
pueda verificar.
Coloque el fusible en el soporte y accione S1.
Enseguida coloque el LDR de modo que reciba directamente la luz ambiente y
ajuste el P1 para que el relé abra sus contactos. Ajuste el P1 de modo que quede
en el umbral de accionamiento.
Cubriendo el LDR con la mano, se va moviendo gradualmente el cursor de P1
hasta obtener el punto de mayor sensibilidad, o sea, en el que el circuito es
conectado al faltar la luz y desconectado con la presencia de luz. Haga
lentamente este ajuste ya que el aparato tiene cierta inercia.
Una vez comprobado su funcionamiento, solo queda instalarlo en forma
definitiva.
 RECOMENDACIONES
El LDR (fotorresistor) aumenta su resistencia al oscurecer y el cursor (flecha) que
apunta en el potenciómetro de 100 Kilohmios tendrá un nivel de voltaje menor.
Esta variación se puede entender por la división de voltaje que hay en el cursor
(flecha) del potenciómetro. Este circuito utiliza un transformador, 2 diodos y
un capacitor electrolítico para obtener el voltaje en corriente continuanecesario
para que el circuito integrado 555 funcione. Este voltaje es de
aproximadamente 9 voltios. El potenciómetro de 100K es necesario para ajustar
el nivel de luz que hará que el circuito funcione bien.
Nota: el diodo en paralelo con el relé es para eliminar el voltaje con polaridad
inversa (a la de la fuente) que se crea en el inductor del relé cuando este deja de
estar activo, y se pone para evitar que este pico de voltaje pueda dañar otros
componentes del circuito.
 CONCLUSIONES
En el circuito de la luz nocturna automática la luz nocturna se enciende en la
noche y se apaga en el día, El brillo es inversamente proporcional a la intensidad
de la luz recibida por la fotocelda. A más luz recibida por la fotocelda, menor es
el brillo de los LEDs y viceversa.

Con R3 se puede ajustar la sensibilidad del dispositivo para conservar los LEDs
apagados bajo determinado nivel de luz y que automáticamente se enciendan
cuando la luz desaparezca.

Para chequear el dispositivo, primero conecte la batería y luego ajuste R3 hasta

que los LEDs se apaguen, luego haga sombra con la mano en la superficie de la
fotocelda, y los LEDs se iluminaran.

BIBLIOGRAFÍA
