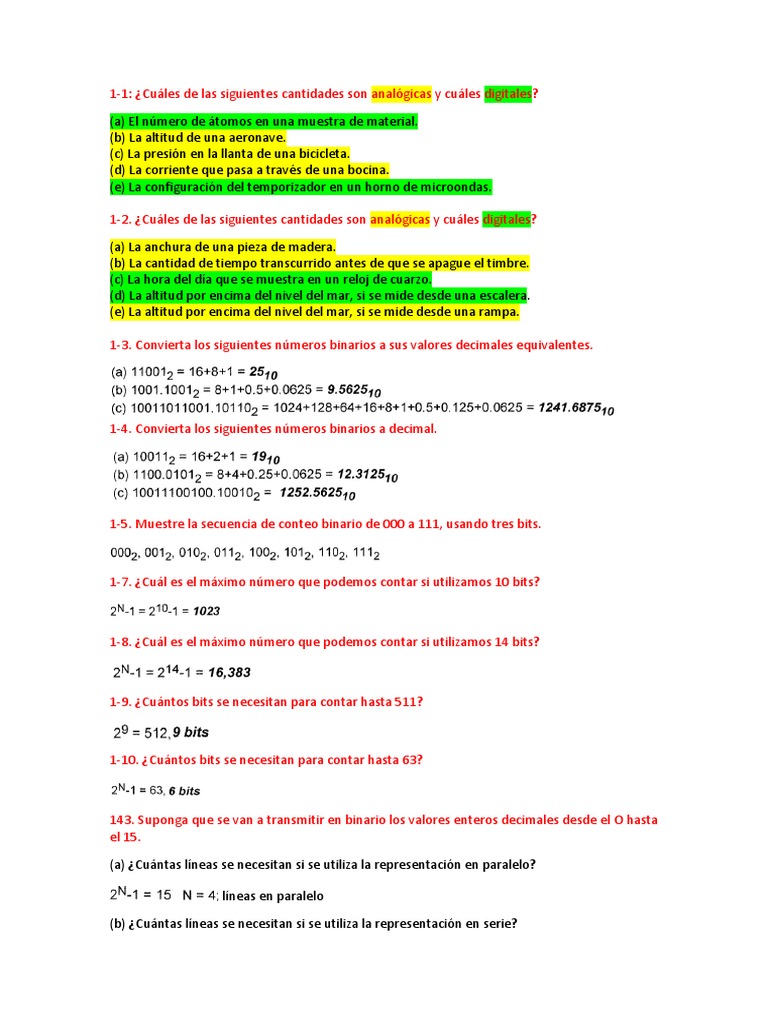

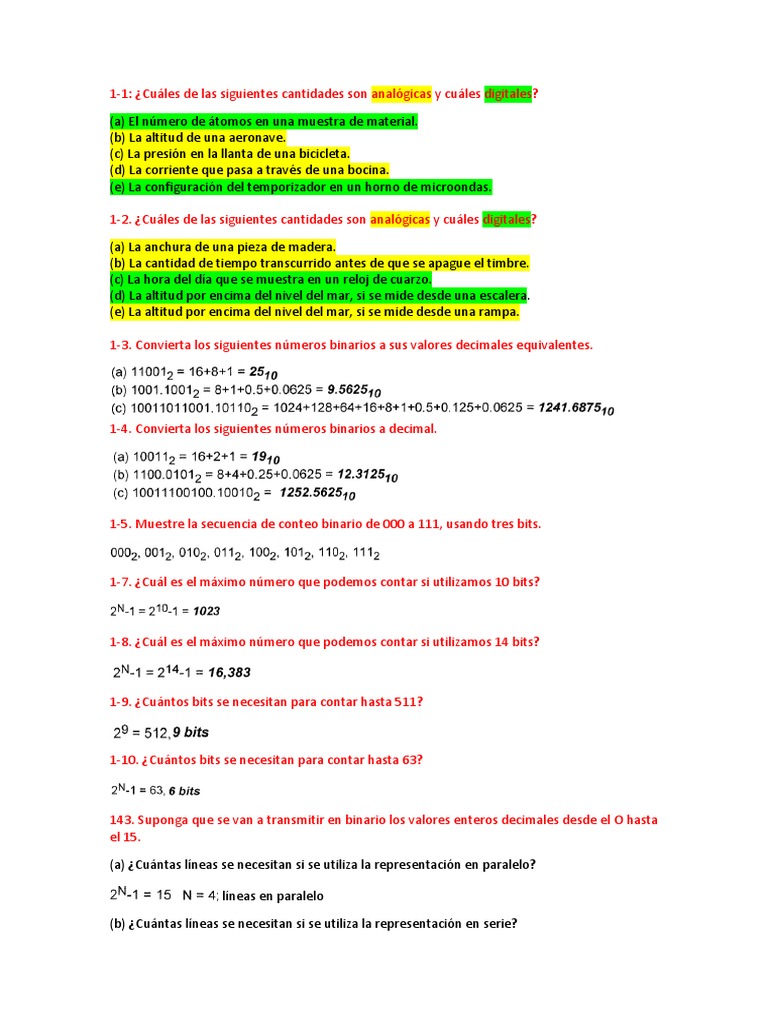

1-3. Convierta los siguientes números binarios a sus valores decimales equivalentes.
1-5. Muestre la secuencia de conteo binario de 000 a 111, usando tres bits.
143. Suponga que se van a transmitir en binario los valores enteros decimales desde el O hasta
el 15.
líneas en paralelo
Los microcontroladores son generalmente mucho más pequeños que los microordenadores de
propósito general.
2-3. ¿Cuál es el valor decimal más grande que puede representarse mediante
2-6. Convierta cada uno de los valores hexadecimales del problema 2-4 en números binarios.
2-8. Liste los números hexadecimales en secuencia, desde 19516 hasta 28016.
195, 196, 197, 198, 199, 19A, 19B, 19C, 19D, 19E, 19F, 2A0, 2A1, 2A2.... 2A9, 2AA, 2AB, 2AC,
2AD, 2AE, 2AF, 2B0.
2-9. Cuando se va a convertir un número decimal grande en binario, algunas veces es más fácil
convertirlo primero en hexadecimal y después en binario. Pruebe este procedimiento para el
número 213310 y compárelo con el procedimiento usado en el problema 2-2(h).
2-10. ¿Cuántos dígitos hexadecimales se requieren para representar los números decimales del
O hasta el 20,000?
figura 3-52
3-6. Cambie la compuerta OR en la figura 3-52 por una compuerta AND
(a). Determine el valor de x para todas las posibles condiciones de entrada y liste los valores en
una tabla de verdad.
(b) Repita el proceso para el circuito de la figura 3-53.
3-16. Para cada una de las siguientes expresiones, construya el circuito lógico correspondiente
utilizando compuertas AND y OR e INVERSORES.
𝒂) 𝒙 = ̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅
𝑨𝑩(𝑪 + 𝑫)
𝒃) 𝒛 = ̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅
𝑨 + 𝑩 + 𝑪𝑫𝑬 + 𝑩 ̅ 𝑪𝑫
̅
𝑪) 𝒚 = ̅̅̅̅̅̅̅̅̅̅
(𝑴 + 𝑵 + ̅̅̅̅̅̅
𝑷𝑸)
3-26. Simplifique cada una de las siguientes expresiones usando los teoremas de Morgan
3-32. Un jet emplea un sistema para monitorear los valores de revoluciones por minuto (rpm),
presión y temperatura de sus motores mediante el uso de motores que operan de la siguiente
manera:
salida del sensor de RPM m O sólo cuando la velocidad < 4800 rpm salida del sensor P = O sólo
cuando la presión < 220 psi salida del sensor T = O sólo cuando la temperatura < 200° F . La figura
3.56 muestra el circuito lógico que controla una luz de advertencia en cabina para ciertas
combinaciones de condiciones del motor. Suponga que un nivel ALTO en la salida Wactiva la luz
de advertencia.
(a) Determine qué condiciones del motor darán una advertencia al piloto.
(b) Cambie este circuito por uno que utilice sólo compuertas NAND.
(a) La luz de advertencia W se activará cuando la temperatura (T) sea mayor 200 ° F y la presión
(P) sea mayor 220 y la velocidad (R) sea menor 4800 En conclusión, W = 1 cuando T = 1 y P = 1 o
R = 0.
4.1 Simplifique las siguientes expresiones mediante el uso del álgebra boalema.
4-2 Simplifique el circuito de la figura 4-65 mediante el uso del álgebra booleana.
4-4 Diseñe el circuito lógico que corresponde a la tabla de verdad que se muestra
4-5. Diseñe un circuito lógico cuya salida esté en ALTO sólo cuando la mayoría de las entradas A,
13 y C estén en BAJO.
4-30. La figura 4-74 muestra la intersección de una autopista principal con un camino de acceso
secundario. Se colocaron sensores de detección de vehículos a lo largo de los carriles C y D
(camino principal) y de los carriles A y (camino de acceso). Las salidas de estos sensores están
en BAJO (0) cuando
5-13. Las formas de onda que se muestran en la figura 5-77 se van a aplicar a dos FFs distintos:
Dibuje la respuesta de la forma de onda de Q para cada uno de estos FFs, suponiendo que al
principio Q = O. Suponga también que cada 1T tiene tii = O.
5-20. Determine la forma de onda de Q para el FF de la figura 5-81. Suponga que al principio Q
= O y recuerde que las entradas asíncronas predominan sobre todas las demás entradas.
5-26. En el circuito de la figura 5.82, al principio las entradas A, B y C están en BAJO. Se supone
que la salida Y debe cambiar a ALTO sólo cuando A, B y C cambien a ALTO en cierta secuencia.
(a) Y puede ir ALTO solo cuando C pasa AL ALTO, mientras que X ya es ALTO. X puede ir ALTO
solo si B va ALTO mientras que A es ALTO. Por lo tanto, la secuencia correcta es A, B, C.
(c)
5-56. Para cada una de las siguientes aseveraciones, indique qué tipo de FF se está describiendo.
(a) Tiene una entrada SET y una entrada CLEAR, pero no tiene entrada CLK. Pestillo de puerta
NAND o NOR.
(b) Conmutará en cada pulso de CLK cuando ambas entradas de control estén en ALTO. flip-flop
J-K sincronizado.
(c) Tiene una entrada HABILITAR en vez de una entrada CLK. D Latch.
(d) Se utiliza para transferir datos con facilidad de un registro de FF a Otro. flip-flop D
sincronizado o J-K
(e) Sólo tiene una entrada de control flip-flop 0 sincronizado.
(f) Tiene dos salidas que son complementos una de la otra. Todos los tipos de flip-flops.
(g) Puede cambiar de estado sólo en la transición activa de CLK. (h) Se utiliza en los contadores
binarios. Cualquier flip-flop desencadenado por flanco.
a) Entradas asíncronas: entradas de Flip-Flop que pueden afectar el funcionamiento del flip-flop
independientemente de las entradas síncronas y de reloj.
(b) Disparo por flanco: forma en que se activa un flip-flop mediante una transición de señal. II
puede ser un flip-flop activado por flanco positivo o negativo.
(c) Registro de cambios - Circuito digital que acepta datos binarios de alguna fuente de entrada
y luego desplaza (estos datos a través de una cadena de flip-flops, bit por bit.
(d) División de frecuencia - Expresión normalmente asociada con contadores. la relación de un
contador es igual al número total de estados diferentes por los que puede pasar el contador y a
menudo se denomina número MOD del contador.
(e) Transferencia asíncrona (Jam): transferencia de datos realizada sin la ayuda del reloj.
(f) Diagrama de transición de estado - Forma de mostrar gráficamente los estados de los flip-
flops cambian con cada impulso de reloj aplicado.
(G) Transferencia de datos paralela - Operación por la cual todo el contenido de un registro se
transfiere simultáneamente a otro registro.
(H) transferencia de datos serie: cuando las dalas se transfieren de un lugar a otro, bit por bit.
(I) monoestable de un solo disparo: tipo de One-Shot que se puede activar mientras está en el
estado cuasi-estable, y comenzará un nuevo intervalo tp.
(j) entradas de tipo disparador - Entradas en ciertos dispositivos que aceptan señales de cambio
lento y producen transiciones sin oscilación en la salida.
7-65. Un conjunto de registros 74ALS174 se conecta como se muestra en la figura 7.107. ¿Qué
tipo de transferencia de datos se realiza con cada registro? Determine la salida de cada registro
cuando se aplica un pulso momento-neo en MR para que cambie a BAJO y después de cada uno
de los pulsos de reloj indicados (CP#) en la tabla 7-10. ¿Cuántos
pulsos de reloj deben aplicarse antes de que los datos que se introducen en 15-10 estén
disponibles en Z5-20?
7-89. Para cada una de las siguientes aseveraciones, indique el (los) tipo(s) de contador(es) que
se describen.
(a) Defina el concepto de capacidad de carga: Número máximo de entradas lógicas estándar
que la salida de un circuito digital puede conducir de forma fiable
(b) ¿En qué tipo de compuertas las entradas conectadas entre sí siempre cuentan como una
sola carga de entrada en el estado BAJO?: NANDs y ANDs
(c) Defina el concepto de entradas "flotantes”: Se dice que cualquier entrada a un circuito TTL
que se haya desconectado (abierto) está flotando.
9-37. El circuito de la figura 9.77 muestra cómo puede utilizarse un M U X de ocho entradas
para generar una función lógica de cuatro variables, aún y cuando el MUX sólo tiene tres
entradas de SELECCIÓN. Tres de las variables lógicas A, R y C se conectan a las entradas de
SELECCIÓN. La cuarta variable D y su inverso D w conectan a las entradas de datos seleccionadas
del MUX, según lo requiera la función lógica deseada. Las otras entradas de datos del MUX se
conectan a un nivel BAJO o ALTO, según lo requiera la función.
a) Establezca una tabla de verdad que muestre la salida Z para las 16 combinaciones posibles de
variables de entrada.
(b) Escriba la expresión de suma de productos para Z y simplifíquela para verificar que
11-2. Un DAC de ocho bits produce un voltaje de salida de 2.0 V para un código de entrada de
01100100. ¿Cuál será el valor de VsAL para un código de entrada de 10110011?
11-7. ¿Cuál es la resolución porcentual del DAC de la figura 11-30? ¿Cuál es el tamaño del escalón
si el valor máximo es de 2 V?
Cantidad de pasos = 7;
% De resolución = 1/7
= 14.3%; Tamaño de
paso = 2V / 7 = 0.286V
11-22 Y Un técnico conecta un contador al DAC de la figura 11.3 para realizar una prueba de
escalera con un reloj de 1 kHz. El resultado se muestra en la figu-ra 11-32. ¿Cuál es la causa
probable de la señal de escalera incorrecta?
El gráfico de la figura 11.32 habría resultado si se hubieran invertido las dos entradas menos
significativas del DAC (000000002). Por lo tanto, la escalera se habría incrementado en la
siguiente secuencia: 0,2,1,3,4,6,5,7,8,10,9,11,12,14,13,15.
11-24. Un ADC de rampa digital de ocho bits con una resolución de 40 mV utiliza una frecuencia
de reloj de 2.5 MHz y un comparador con Vr = 1 m'Y. Deter-mine los siguientes valores.
(a) La salida digital cuando y, =6.000V... Por lo tanto, el valor digital k 150.025. Esto indica un
valor digital de 151 o escrito en binario 10010111.
(b) La salida digital para 6.035 V. Utilizando el mismo método que en (a) el valor digital es
nuevamente 10010111.
(c) Los tiempos de conversión mínimo y promedio para este ADC. Tiempo máximo de
conversión = TCLOCK = (28-1) x (0.4ps) = 102ps. Tiempo promedio de conversión = 102ps12 =
51ps
11-27 Un ADC tiene las siguientes características: resolución: 12 bits, error a esca-la completa:
0.03% F.S; salida a escala completa: --SV.
(a) ¿Cuál es el error de cubanización en volts? Con 12 bits, la resolución porcentual es (1 / (212-
1)) x 100% = 0.024%. Por lo tanto, error de cuantificación = 0.024% x 5V = 1.2mV
(b) ¿Cuál es el error posible total en volts? ) Error debido a .03% de imprecisión = .03% x 5V =
1.5mV. Error total = 1.2mV + 1.5mV = 2.7mV.
