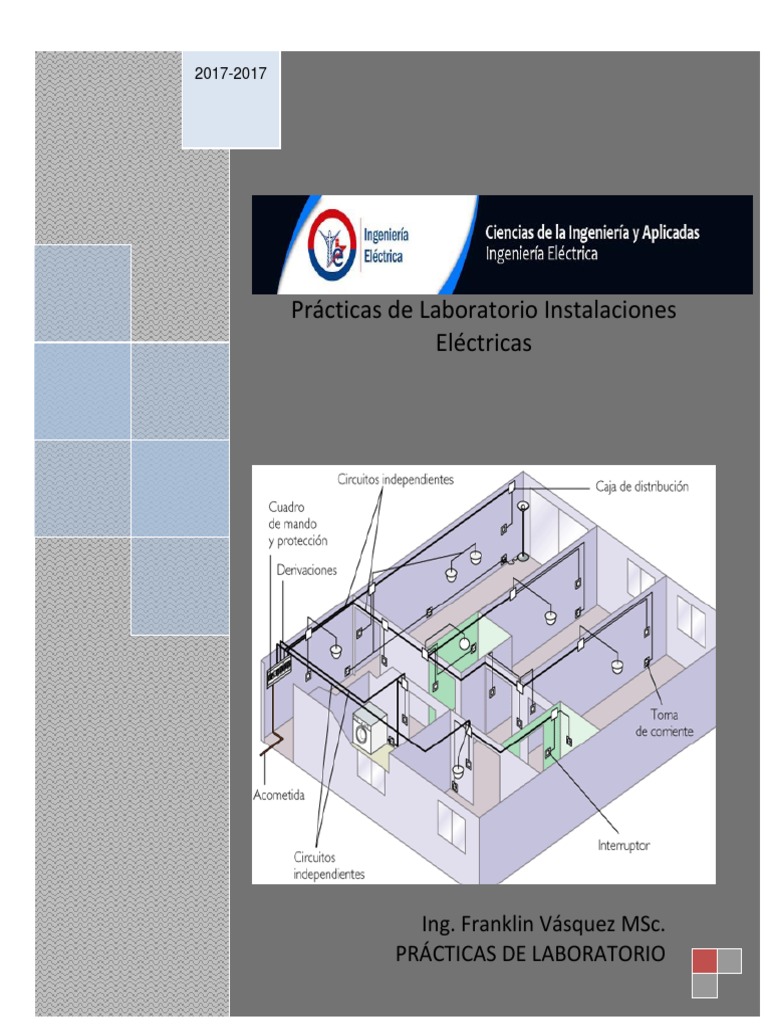

2017-2017
Prácticas de Laboratorio Instalaciones
Eléctricas
Ing. Franklin Vásquez MSc.
PRÁCTICAS DE LABORATORIO
[Escribir texto] Página 1
UNIVERSIDAD TÉCNICA DE COTOPAXI
INSTALACIONES ELÉCTRICAS Laboratorio
SIMBOLGÍA ELÉCTRICA
Dada la simbología eléctrica básica, repetirla a continuación.
2
UNIVERSIDAD TÉCNICA DE COTOPAXI
INSTALACIONES ELÉCTRICAS Laboratorio
3
UNIVERSIDAD TÉCNICA DE COTOPAXI
INSTALACIONES ELÉCTRICAS Laboratorio
4
UNIVERSIDAD TÉCNICA DE COTOPAXI
INSTALACIONES ELÉCTRICAS Laboratorio
PRÁCTICA Nro 1
CIRCUITOS CONMUTADOS
1 OBJETIVOS
Conocer la aplicación de los conmutadores dentro de una instalación
eléctrica.
Diseñar los diferentes tipos de esquemas utilizados en una instalación
eléctrica.
2 INFORMACIÓN TECNOLÓGICA
En la ejecución de un determinado circuito eléctrico muchas ocasiones
se requiere comandar desde más de un sitio un determinado elemento por
lo que es necesario recurrir a lo que comúnmente se conoce como el uno
de interruptores de tres o cuatro vías.
Estos dispositivos nos permiten controlar el encendido y apagado por
ejemplo de una lámpara incandescente desde cualquier punto que se haya
dispuesto dentro de ese circuito eléctrico.
Se puede considerar que al conectar dos conmutadores de tres vías entre
sí basta con identificar el borne común a los otros dos, ya que la
conexión de los otros dos terminales es indiferente.
En los casos que se requiera controlar una o varias lámparas desde más
de dos sitios se utilizará dos conmutadores de tres vías y el resto
serán conmutadores de cuatro vías o cruzamiento. Los conmutadores de
tres vías siempre serán ubicados a los extremos del circuito y los tros
conmutadores se conectarán entre los anteriores, tomando en cuenta la
recomendación de no cambiar los bornes de tal manera que en la primera
posición los conductores de entrada y salida quedarán en paralelo y en
la segunda posición se cruzarán entre sí.
5
UNIVERSIDAD TÉCNICA DE COTOPAXI
INSTALACIONES ELÉCTRICAS Laboratorio
3 TRABAJO DE LABORATORIO
Dado el esquema de principio dibujar los diagramas multifilar, unifilar
y tridimensional.
6
UNIVERSIDAD TÉCNICA DE COTOPAXI
INSTALACIONES ELÉCTRICAS Laboratorio
Esquema Multifilar
7
UNIVERSIDAD TÉCNICA DE COTOPAXI
INSTALACIONES ELÉCTRICAS Laboratorio
Esquema Unifilar
8
UNIVERSIDAD TÉCNICA DE COTOPAXI
INSTALACIONES ELÉCTRICAS Laboratorio
Esquema Tridimensional
9
UNIVERSIDAD TÉCNICA DE COTOPAXI
INSTALACIONES ELÉCTRICAS Laboratorio
Armar el circuito de la figura dada
Determinar las tablas lógicas de verdad
S3a S3b h1 y h2
a a
a b
b a
b b
S3c S3d h3
a a
a b
b a
b b
S3e S4 S3f h4 y h5
a a a
a a b
a b a
a b b
b a a
b a b
b b a
10
UNIVERSIDAD TÉCNICA DE COTOPAXI
INSTALACIONES ELÉCTRICAS Laboratorio
Explicar el funcionamiento del circuito dado
4 ACTIVIDADES COMPLEMENTARIAS
Consulte las características técnicas de los elementos empleados en los
circuitos correspondientes.
11
UNIVERSIDAD TÉCNICA DE COTOPAXI
INSTALACIONES ELÉCTRICAS Laboratorio
5 CONCLUSIONES
12
UNIVERSIDAD TÉCNICA DE COTOPAXI
INSTALACIONES ELÉCTRICAS Laboratorio
PRÁCTICA Nro 2
CIRCUITOS CONDICIONADOS
1 OBJETIVOS
Conocer la aplicación y utilidad de las condiciones para el
funcionamiento de una instalación eléctrica.
Diseñar los diferentes tipos de esquemas utilizados en una instalación
eléctrica.
2 INFORMACIÓN TECNOLÓGICA
En la ejecución de las instalaciones eléctricas no siempre se recurre a
los circuitos tradicionales como serie, paralelo o mixto, sino que se
debe tomar en cuenta algunas condiciones que hacen especial o diferente
a ese circuito de los demás.
Se debe considerar para diseñar este tipo de circuito cuales son los
requerimientos básicos, que tipo de elementos se requiere utilizar,
cual es el propósito de este tipo de circuitos, etc., de tal manera que
la puesta en marcha de este tipo de instalaciones no tenga ningún tipo
de dificultades.
TRABAJO DE LABORATORIO
Dado el esquema de principio dibujar los diagramas multifilar, unifilar
y tridimensional.
13
UNIVERSIDAD TÉCNICA DE COTOPAXI
INSTALACIONES ELÉCTRICAS Laboratorio
14
UNIVERSIDAD TÉCNICA DE COTOPAXI
INSTALACIONES ELÉCTRICAS Laboratorio
Esquema Multifilar
15
UNIVERSIDAD TÉCNICA DE COTOPAXI
INSTALACIONES ELÉCTRICAS Laboratorio
Esquema Unifilar
16
UNIVERSIDAD TÉCNICA DE COTOPAXI
INSTALACIONES ELÉCTRICAS Laboratorio
Esquema Tridimensional
17
UNIVERSIDAD TÉCNICA DE COTOPAXI
INSTALACIONES ELÉCTRICAS Laboratorio
Armar el circuito de la figura dada.
Determinar la tabla lógica de verdad
S0 2S1 h1 h2
S2 2S3 h3 h4
Explicar el funcionamiento de los circuitos dados
18
UNIVERSIDAD TÉCNICA DE COTOPAXI
INSTALACIONES ELÉCTRICAS Laboratorio
3 ACTIVIDADES COMPLEMENTARIAS
Diseñe un circuito conmutable para dos focos a los que se les pueda
controlar tanto en conexión serie como paralelo.
Realizar los esquemas de principio unifilar y multifilar.
19
UNIVERSIDAD TÉCNICA DE COTOPAXI
INSTALACIONES ELÉCTRICAS Laboratorio
4 CONCLUSIONES
