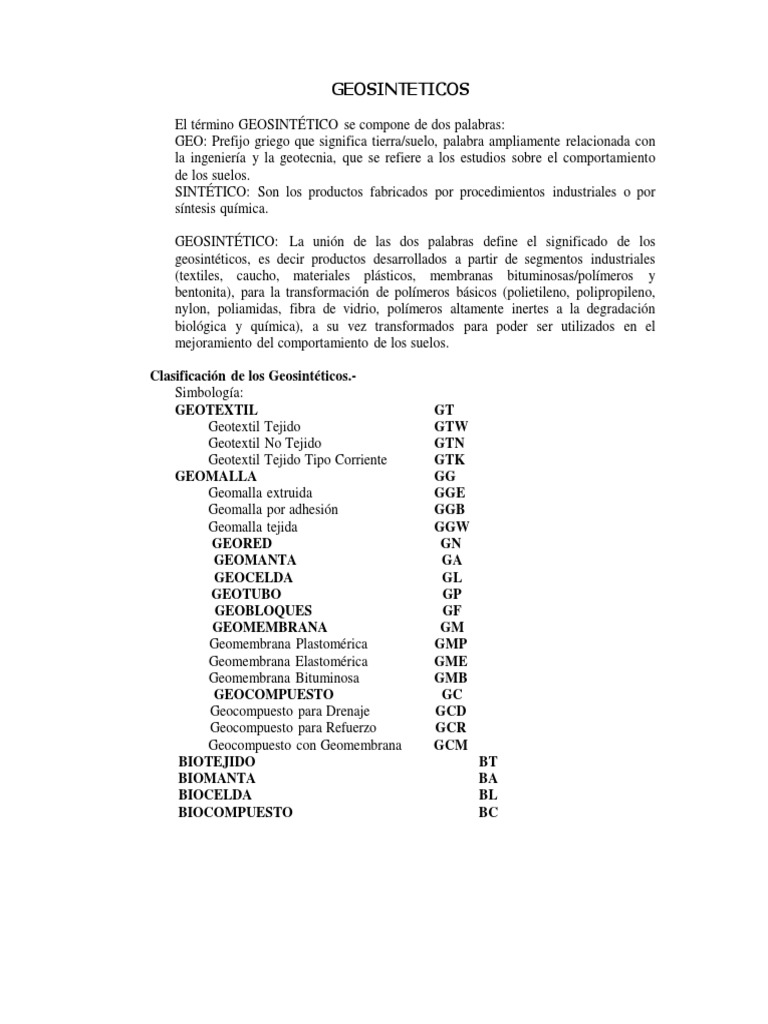

GEOSINTETICOS

El término GEOSINTÉTICO se compone de dos palabras:


GEO: Prefijo griego que significa tierra/suelo, palabra ampliamente relacionada con
la ingeniería y la geotecnia, que se refiere a los estudios sobre el comportamiento
de los suelos.
SINTÉTICO: Son los productos fabricados por procedimientos industriales o por
síntesis química.

GEOSINTÉTICO: La unión de las dos palabras define el significado de los


geosintéticos, es decir productos desarrollados a partir de segmentos industriales
(textiles, caucho, materiales plásticos, membranas bituminosas/polímeros y
bentonita), para la transformación de polímeros básicos (polietileno, polipropileno,
nylon, poliamidas, fibra de vidrio, polímeros altamente inertes a la degradación
biológica y química), a su vez transformados para poder ser utilizados en el
mejoramiento del comportamiento de los suelos.

Clasificación de los Geosintéticos.-


Simbología:
GEOTEXTIL GT
Geotextil Tejido GTW
Geotextil No Tejido GTN
Geotextil Tejido Tipo Corriente GTK
GEOMALLA GG
Geomalla extruida GGE
Geomalla por adhesión GGB
Geomalla tejida GGW
GEORED GN
GEOMANTA GA
GEOCELDA GL
GEOTUBO GP
GEOBLOQUES GF
GEOMEMBRANA GM
Geomembrana Plastomérica GMP
Geomembrana Elastomérica GME
Geomembrana Bituminosa GMB
GEOCOMPUESTO GC
Geocompuesto para Drenaje GCD
Geocompuesto para Refuerzo GCR
Geocompuesto con Geomembrana GCM
BIOTEJIDO BT
BIOMANTA BA
BIOCELDA BL
BIOCOMPUESTO BC
UNASAM FIC PROCEDIMIENTOS DE CONSTRUCCION 3

Geotextiles (GT):

Producto textil, sintético, permeable, utilizado principalmente en aplicaciones


de ingeniería y geotecnia.
Los geotextiles se subdividen en dos grandes familias:
1. Geotextiles Tejidos;
2. Geotextiles no Tejidos.

GEOTEXTILES TEJIDOS (GTW)


Son estructuras planas y regulares producidas a través del entrelazamiento,
generalmente en ángulos rectos, de dos o más juegos de hilos en dos
direcciones preferenciales, que constituyen así los hilos de urdiembre
(paralelos al sentido de producción) y los hilos de la trama (perpendiculares a
los hilos de urdidura).
Los geotextiles tejidos, en función de la sección de las fibras, pueden
subdividrse en Geotextiles Tejidos Monofilamento, Multifilamento y
“Bandaleta“ (cintas achatadas)

GEOTEXTILES TEJIDOS (GTW)

Podemos encontrar otros dos tipos de geotextiles menos conocidos:


UNASAM FIC PROCEDIMIENTOS DE CONSTRUCCION 3

GEOTEXTIL CON MALLA TIPO CADENA O CON PUNTO DE MALLA,


(GTK) (KNITTED):
Son producidos a través del enlazamiento en malla de uno o más juegos de
hilos, que pueden ser ligados por dos métodos “weft knitted” o “warp
knitted”.

STITCH BONDED:
Formados por la costura de fibras junto a los hilos (yans).

GEOTEXTILES NO TEJIDOS (GTN)


Son estructuras planas formadas por fibras ó filamentos, orientados
aleatoriamente, interligados por procesos mecánicos, térmicos o químicos.
Proceso Mecánico: Entrelazado de fibras o filamentos por medio de agujas
dentadas (agujados).
Proceso Térmico: Ligazón de las fibras o filamentos a través de la fusión
parcial por calentamiento (termo fijación).
Proceso Químico: Ligazón de las fibras o filamentos por medio de productos
químicos (resinas).

GEOTEXTILES NO TEJIDOS (GTN) PROCESO MECANICO


Entrelazamiento de las fibras o filamentos por medio de agujas dentadas
(agujado), o inyección de agua.
UNASAM FIC PROCEDIMIENTOS DE CONSTRUCCION 3

GEOTEXTILES NO TEJIDOS (GTN) PROCESO TERMICO


Ligazón de las fibras o filamentos a través de la fusión parcial por medio de
presión y temperatura (termo fijado), también conocido como proceso físico.

GEOTEXTILES NO TEJIDOS (GTN) PROCESO QUIMICO


Ligazón de las fibras o filamentos a través de productos químicos (resinas),
que después pasan por secado y polimerización.

GEOTEXTILES NO TEJIDOS (GTN)


Los geosintéticos no tejidos también se diferencian en cuanto a la longitud de
sus fibras, pudiendo ser de fibras continuas ó cortas.

GEOTEXTILES NO TEJIDOS (GTN) FIBRAS CORTAS


Proceso de producción para los geotextiles no tejidos de fibras cortas

GEOTEXTILES NO TEJIDOS (GTN) FIBRAS CONTINUAS


Proceso de fabricación de los geotextiles no tejidos de filamentos continuos.

POLÍMEROS UTILIZADOS EN LA FABRICACION DE LOS


GEOTEXTILES
Los geotextiles en el mundo son fabricados con varios tipos de polímeros
(Polipropileno, Poliéster, Polietileno y Poliamida). Cada polímero tiene
mayor o menor participación en el mercado de acuerdo con la costumbre de
cada país consumidor.
En la tabla siguiente hay una comparación de los polímeros más utilizados en
la fabricación de geotextiles en el mundo.

POLÍMERO PARTICIPACION EN ELMERCADO MUNDIAL

MUNDO BRASIL
1990 2002

Polipropileno  85 %  20 % 70%
Poliéster  12 %  80 % 30%
Polietileno 2% -
Poliamida  1% -

*Funciones Asociadas a los Geotextiles


Los geotextiles en el mundo son utilizados para:
 Filtración
 Recapado asfáltico en carreteras;
 Separación / Estabilización;
 Protección;
 Refuerzo;
 Control de erosión;
 Impermeabilización.
UNASAM FIC PROCEDIMIENTOS DE CONSTRUCCION 3

5.2.2 GEOMALLAS (GG)


Son estructuras planas formadas por una red rectangular (malla) de elementos
conectados integralmente, que pueden ser fijados por extrusión, adhesión o
entrelazamiento, cuyas aberturas son mayores que sus componentes. Se
utilizan en aplicaciones de ingeniería y geotecnia.
Las geomallas tienen como mecanismo fundamental de funcionamiento
la fricción, pudiendo contar, para algunos tipos de mallas, con el efecto
confinante de las partículas del suelo que se alojan en sus aberturas
(interlocking).
Las geomallas pueden ser de los siguientes tipos:

GEOMALLAS EXTRUIDAS (GGE)


Son estructuras planas fabricadas de materiales poliméricos (generalmente
polietileno de alta densidad PAD) a través de un proceso de extrusión y un
sucesivo estiramiento, que puede ser en una sola dirección (unidireccional,
uniaxial, monodireccional, caracterizadas por una resistencia a la tracción en
el sentido longitudinal entre 60 y 200 KN/m); o en las dos direcciones
principales (bidireccional, biaxial, biorientada, caracterizadas por una
resistencia menor, prácticamente igual en los dos sentidos en un rango de 20 a
30 KN/m).

GEOMALLAS EXTRUIDAS (GGE) -

Geomalla
Uniaxial
Geomalla
Biaxial
UNASAM FIC PROCEDIMIENTOS DE CONSTRUCCION 3

GEOMALLAS TEJIDAS (GGW)

Son estructuras planas en forma de red, fabricadas por el entrelazamiento (en


ángulos rectos) de fibras sintéticas con un elevado módulo elástico,
generalmente recubiertas por una camada protectora, también de material
sintético (generalmente PVC o polietileno).

GEOMALLAS KNITTED (GGK)


Son estructuras planas en forma de red, fabricadas a través del
entrelazamiento de fibras sintéticas (con punto tipo cadena) que presentan
elevado módulo elástico generalmente recubiertas por una camada protectora,
también de material sintético (generalmente PVC o polietileno).

GEOMALLAS POR ADHESION O SOBREPOSICION DE FIBRAS (GGB)

Son estructuras planas producidas por la sobreposición y soldadura


(adhesión), generalmente en ángulos rectos de las “geocintas” formadas por
un núcleo en poliester de alta resistencia revestido por una camada de
protección en polipropileno. Ese tipo de geomalla es la más resistente a
la tracción longitudinal alcanzado los 1200 KN/m.
UNASAM FIC PROCEDIMIENTOS DE CONSTRUCCION 3

GEOMALLAS (GG)

Las Geomallas en general se pueden dividir en dos grupos:


1. Geomallas Convencionales; y
2. Geomallas Compuestas.

GEOMALLAS CONVENCIONALES

Son formadas por cintas de un único material (polímero) obtenidas a través


del estiramiento de membranas extruidas (hojas de polímeros) y
posteriormente perforadas; o directamente extruidas y luego estiradas. En
general, se presentan como una estructura muy abierta.
En ese grupo encajan las Geomallas Extruidas.

GEOMALLAS COMPUESTAS

Formadas por fibras de alta resistencia revestidas por un segundo polímero,


donde las fibras definirán las características de resistencia y el segundo
polímero (generalmente PVC o polietileno) proporcionará una protección
contra el deterioro de las fibras.

*FUNCIONES ASOCIADAS A LAS GEOMALLAS


Invariablemente las geomallas están asociadas a algún tipo de refuerzo:
 Por abajo de la camada granular en carreteras;
 Por debajo de balastos en ferrocarriles;
 Para reforzar rellenos y presas de tierra;
 Como refuerzo sobre suelos blandos;
 Como estructuras de suelo reforzado;
 Para estabilizar coberturas en rellenos sanitarios;
 Otros…

GEOREDES (GN)

Son estructuras cuyas mallas son formadas por dos series sobrepuestas de
hilos (con un espesor entre 1 y 5mm) que se cruzan en ángulos constantes
(generalmente entre 60° y 90°) formando aberturas regulares y constantes (en
general entre 10 y 60mm), producidas por extrusión de polímeros
termoplásticos (polietileno de alta densidad o polipropileno). La soldadura de
UNASAM FIC PROCEDIMIENTOS DE CONSTRUCCION 3

las dos series de hilos es obtenida por la penetración parcial en los puntos de
contacto, con el polímero aún en estado semi-fluido.

*FUNCIONES ASOCIADAS A LAS GEOREDES

Debido a su capacidad de drenaje (líquidos y gases), las georedes se utilizan


casi exclusivamente en los siguientes casos:
 Captación de percolaciones en rellenos sanitarios;
 Como colchón drenante debajo de rellenos compactados;
 Drenaje de aguas por debajo de edificios;
 Drenaje de aguas en canchas deportivas;
 Otros…

Para evitar la intrusión de los materiales que serán drenados, las georedes
siempre se utilizan en conjunto con geotextiles (como filtros) y/o
geomembranas (como elementos de retención) u otro material en su
superficie (superior y/o inferior). Actúa como elemento para drenaje, o sea,
transporta en su plano todos los fluidos a lo largo de su propia estructura.
Presenta óptima resistencia a los esfuerzos de compresión.

GEOMANTAS (GA)

Son estructuras constituidas por fibras, hilos o cintas de materiales sintéticos


(PEAD, poliamida, polipropileno, etc.) formando una malla no regular
(enmarañado) deformable con un espesor de 10 a 20mm. Dicho enmarañado
puede ser obtenido a través de la conexión térmica ó mecánica de los
materiales sintéticos. Son caracterizadas también por un alto índice de vacíos
(superior a 90%).
UNASAM FIC PROCEDIMIENTOS DE CONSTRUCCION 3

* FUNCIONES ASOCIADAS A LAS GEOMANTAS

Las geomantas pueden ser aplicadas sobre pendientes suaves y pronunciadas,


mejorando la resistencia contra la erosión provocada por el impacto de las
gotas de lluvia y por el flujo del agua superficial, garantizando un refuerzo
superficial del suelo durante el crecimiento de la vegetación. Las geomantas
también pueden ser utilizadas como elementos de protección contra la erosión
en márgenes de canales y cursos de agua sujetos a bajas velocidades del flujo.

Como las georedes, en algunos casos las geomantas pueden también ser
aplicadas como elementos para drenaje planar de fluidos en conjunto con
geotextiles y/o geomembranas. Su aplicación para esa función es limitada
por la baja resistencia a la compresión bajo carga constante del geocompuesto
resultante.

Las geomantas se utilizan como elementos para el control de la erosión


superficial siempre asociadas a una cobertura (suelo, vegetación, argamasa o
shot-crete) en:

 Revestimiento de taludes secos;


 Revestimiento de cunetas en carreteras;
 Revestimiento de canales de drenaje;
 Otros…

GEOCELDAS (GL)

Son formadas por celdas yuxtapuestas producidas por costura o soldadura de


tiras de materiales sintéticos con una altura aproximada de 100mm, formando
una estructura en forma de colmena ó similar.

La principal función de las geoceldas es la contención del terreno o de otros


materiales sueltos colocados dentro de ellas. También son utilizadas para
evitar el deslizamiento superficial en pendientes suaves y/o pronunciadas.
UNASAM FIC PROCEDIMIENTOS DE CONSTRUCCION 3

*FUNCIONES ASOCIADAS A LAS GEOCELDAS

La principal función de las geoceldas es el confinamiento del terreno o de


otros materiales sueltos colocados en ellas. También son utilizadas para evitar
el deslizamiento superficial en pendientes suaves y/o pronunciadas. Las
geocélulas también se utilizan como elementos para el control de la erosión
superficial siempre asociadas a materiales de relleno (suelo, argamasa,
concreto, etc.):

 Revestimiento de taludes secos;


 Revestimiento de canales;
 Protección de rellenos de encuentro de puentes;
 Muros de contención;
 Otros…

GEOTUBO (GP)

Son tubos hechos de material sintético, generalmente PVC o PEAD,


corrugados o lisos, perforados o no.

*FUNCIONES ASOCIADAS A LOS GEOTUBOS

Estos materiales son empleados para captar y conducir fluidos en sistemas de


drenaje para una vasta gama de obras de Ingeniería. Algunas de ellas son:
UNASAM FIC PROCEDIMIENTOS DE CONSTRUCCION 3

 Conductores en drenes de pavimento (carreteras, ferrocarriles,


aeropuertos);
 Conductores en drenes para muros de contención;
 Como drenes primarios en sistemas drenantes para la remoción de
percolados en rellenos sanitarios;
 Como drenes superficiales en coberturas de rellenos sanitarios;
 Como drenes horizontales profundos;
 Otros…

GEOBLOQUES (GF)

Son prismas rectangulares fabricados de materiales sintéticos livianos y


resistentes, generalmente poliestireno expandido, que son empleados en la
geotecnia para reemplazar el suelo con el objetivo de generar una
disminución de cargas en la construcción de rellenos.

* FUNCIONES ASOCIADAS A LOS GEOBLOQUES

Actualmente estos materiales aumentan su participación en el mercado de


geosintéticos y son producidos con poliestireno expandido (EPS) o
poliestireno extrudido (XPS), para diversas aplicaciones:

 Remplazando suelos en rellenos sobre suelos de baja capacidad de


soporte;
 Remplazando suelos para disminuir el empuje generado por rellenos
sobre muros de contención;
 Como base de carreteras en Rellenos de Aproximación de puentes;
 Otras…
UNASAM FIC PROCEDIMIENTOS DE CONSTRUCCION 3

GEOMEMBRANAS (GM)

Son sintéticos de permeabilidad muy baja, prácticamente impermeables,


usados como barrera para el control de la migración de fluidos.
La mayoría de las geomembranas son fabricadas a partir de polímeros
extruidos o co-extruidos tales como: HDPE, PP, PVC que son extruidos en
hojas muy largas las cuales son soldadas en el lugar de aplicación.
Pueden ser plastoméricas o elastoméricas (sintéticas) o bituminosas.

GEOMEMBRANAS SINTÉTICAS (GMS)

Se llaman Geomembranas Sintéticas al grupo formado por los tipos


Plastomérico y Elastomérico.
Es importante observar que estos materiales tienen como función primaria ser
impermeables. Sin embargo es importante relievar que NADA es
estrictamente impermeable en el sentido absoluto de la palabra.
Estamos hablando de impermeabilidad relativa, comparada con los materiales
normalmente usados para esta función. En el caso de geomembranas
utilizadas en rellenos sanitarios los materiales con que compiten generalmente
son arcillas naturales o mejoradas, que presentan una conductividad
hidráulica de aproximadamente 10-9 m/s. Para una geomembrana
termoplástica típica, la permeabilidad equivalente por difusión es de
aproximadamente 10-13 hasta 10-15 m/s. Debido a tal diferencia se considera
a las geomembranas como relativamente impermeables.

GEOMEMBRANAS PLASTOMÉRICAS (GMP)


Son láminas producidas por la industria plástica con espesores comprendidos
entre 0,5 y 2,5mm; fabricadas con diferentes métodos (calandrado, extrusión
o dispersión) y caracterizadas por un coeficiente de permeabilidad muy bajo.

Calandrado: Producidas a través de una mezcla constituida por el polímero


termoplástico y una serie de aditivos con funciones específicas, reducidas al
espesor deseado por la acción de rollos calentados, obteniendo así láminas
planas con ancho variable.

Extrusión: Fabricadas a través de una mezcla formada por el polímero


termoplástico y una serie de aditivos con funciones específicas, son derretidas
y empujadas a presión en una matriz de extrusión circular, hasta generar una
lámina tubular que es hinchada con aire comprimido (a presión), enfriada,
cortada y abierta, obteniéndose una lámina plana con ancho variable.
UNASAM FIC PROCEDIMIENTOS DE CONSTRUCCION 3

Dispersión: Producidas a través de una mezcla constituida por PVC (en


estado plástico) y por una serie de aditivos (básicamente plastificantes). La
mezcla es dispersa en frío y en seguida llevada a fusión, obteniendo así una
lámina plana con ancho variable

GEOMEMBRANA ELASTOMERICAS (GME)

Son láminas con espesores comprendidos entre 0,5 y 2,0 mm caracterizadas


por coeficientes de permeabilidad bastante reducidos y fabricadas por la
industria de la goma en dos fases:

En la primera fase, se produce una pasta homogénea constituida por el


polímero vulcanizado (goma cruda) y varios aditivos con funciones
específicas.

En la segunda fase (calandrado), la mezcla homogénea es trabajada por la


acción de rollos calentados, es vulcanizada y reducida al espesor deseado,
obteniendo así una lámina plana con ancho variable

GEOMEMBRANAS BITUMINOSAS (GMB)

Son láminas con espesores comprendidos entre 3 y 6mm, fabricadas a partir


de una mezcla fundida, constituida por asfaltos, polímeros, plastoméricos y/o
elastoméricos y cargas minerales. También se caracterizan por tener
coeficientes de permeabilidad bajos.

Son constituidas por un soporte (en general, geotextil tejido o no tejido de


poliéster o fibra de vidrio ) que en un proceso continuo es inmerso en la
mezcla fundida y, después de absorberla o quedar envuelto por esta, es
enfriado obteniendo también una lámina plana.

Las geomembranas bituminosas pueden ser fabricadas en industrias o “in


situ”, en este caso se emplea un geotextil (tejido o no tejido) impregnándolo
con asfalto (eventualmente modificado con elastómeros) en ambos lados.

*FUNCIONES ASOCIADAS A LAS GEOMEMBRANAS

Actualmente estos materiales tienen utilización garantizada y exigida en


proyectos hidráulicos, geotécnicos y especialmente de protección ambiental:

 Como barrera para agua potable;


 Como barrera para aguas servidas;
 Como barrera para percolados;
 Como sistema de impermeabilización en obras hidráulicas;
 Como sistema de impermeabilización en obras de carreteras;
 Como sistema de impermeabilización en obras ambientales;
 Otras…
UNASAM FIC PROCEDIMIENTOS DE CONSTRUCCION 3

GEOCOMPUESTOS (GC)

Nombre genérico para definir productos formados por la asociación de dos o


más geosintéticos distintos, utilizada en aplicaciones de ingeniería, geotecnia
e hidráulica.
La filosofía para el desarrollo de estos materiales es combinar las mejores
características de diferentes geosintéticos en la solución de un problema.

GEOCOMPUESTOS BENTONITICOS (GCL)


Son estructuras constituidas por productos geosintéticos y productos
minerales (arcilla bentonítica), consistentes de una camada fina de arcilla
contenida entre dos capas de geotextil o pegada a una geomembrana sintética.

En el mercado se encuentran tres tipos de geocompuestos bentoníticos.

El primer tipo se fabrica interponiendo una camada de bentonita entre dos


geotextiles cosidos entre si. La unión de los materiales en la obra se hace por
un simple traslape, sin necesidad de cualquier tipo de costura.

El segundo tipo es fabricado con una mezcla de polvo de bentonita sódica con
un pegante soluble en agua (con la función de mantener unido el material
durante las operaciones de transporte y colocación). El geotextil inferior es
muy fino y de textura abierta, de modo que la bentonita pasa por las aberturas
del mismo al hidratarse, realizando el sellado del traslape.

El tercer tipo es formado por una mezcla de bentonita con un pegante que la
hace adherir a una geomembrana plástica (PEAD). Como en el caso anterior,
el material se auto-sella en las superposiciones.

* FUNCIONES ASOCIADAS A LOS GEOCOMPUESTOS


BENTONITICOS

La función de estos materiales en la Ingeniería es actuar como barrera


hidráulica para aguas, percolados u otros líquidos. Se utilizan para reemplazar
camadas de arcilla compactada y a veces geomembranas. La tendencia es
utilizar los GCLs para ahorrar recursos naturales. Se utilizan:

 Debajo de geomembranas, en sistemas de impermeabilización para


rellenos sanitarios (Base y Cobertura);
 Como sistema de impermeabilización en obras hidráulicas;
 Otras…

GEOCOMPUESTOS CON GEOMEMBRANAS (GCM)

Son estructuras formadas por productos geosintéticos de los cuales por lo


menos uno de los componentes es una geomembrana
Geomembrana + Geotextil
Geomembrana + Geodren
UNASAM FIC PROCEDIMIENTOS DE CONSTRUCCION 3

GEOCOMPUESTOS PARA DRENAJE (GCD)

Están constituidos por la asociación en fase de producción de una geored (o


geomanta) contenida entre dos capas de geotextil en forma de lámina o de
cintas. La geored (o geomanta) tiene la función drenante y de separación y los
geotextiles tiene una función filtrante.

Algunas veces los geocompuestos para drenaje pueden ser fabricados con
apenas un geotextil, asociado a una geored o geomanta, o también, en algunos
casos puede estar constituido por un geotextil con función filtrante, por una
geored o geomanta con función drenante y por una geomembrana con función
de barrera.

El espesor de los geocompuestos para drenaje es variable entre los 5 y los


30mm.

Es fundamental el estudio de su comportamiento cuando son sometidos a la


acción de cargas de compresión en el tiempo.

GEOCOMPUESTOS PARA REFUERZO (GCR)

Son estructuras producidas industrialmente, constituidas por un geotextil, que


tiene la función de separación y una geomalla extruida con función de
refuerzo.
UNASAM FIC PROCEDIMIENTOS DE CONSTRUCCION 3

BIOTEJIDOS (BT)

Son estructuras constituidas por fibras naturales biodegradables (yute, coco)


unidas mecánicamente de manera que se forma una estructura tejida, abierta
(permeable) y relativamente deformable, fácilmente adaptable a la superficie
a ser protegida.

Los biotejidos, por la naturaleza de sus componentes, asumen funciones


provisorias, como refuerzo superficial para la protección contra la erosión de
taludes suaves y acentuados, durante la fase del crecimiento de la vegetación.

BIOMANTAS (BA)

Son estructuras constituidas por fibras naturales (paja, coco, sisal, etc.), en
general contenidas entre redes de materiales sintéticos (polipropileno ó
poliamida) o natural (yute) generalmente cosidas mecánicamente.

Las biomantas tienen un espesor de alrededor de 10mm, analogamente a los


biotejidos, las biomantas son empleadas en pendientes leves y acentuadas
para facilitar el crecimiento definitivo de la vegetación y mejorar las
características de resistencia a la erosión (refuerzo superficial).
UNASAM FIC PROCEDIMIENTOS DE CONSTRUCCION 3

BIOCELDAS (BL)

Son estructuras formadas por celdas yuxtapuestas resultantes de la unión de


tiras naturales biodegradables unidas por varios métodos.

BIOCOMPUESTO (BC)

Nombre adoptado para definir una estructura ya montada formada por


productos naturales biodegradables.

Ejemplo: Biocompuesto para drenaje (BCD)

PRINCIPALES FUNCIONES DE LOS GEOSINTÉTICOS

Función Descripción Productos


Filtración Permitir el paso de los Geotextiles
fluidos, reteniendo la Geocompuestos
migración de las partículas
de suelo.
Drenaje Facilitar el transporte de Georedes
fluidos Geocompuestos
Geotextiles

Separación Evitar la mezcla de dos Geocompuestos


tipos de suelos diferentes o
materiales diferentes
Protección Evitar daños a una Geotextiles
estructura, a un material o a Georedes
otro geosintético Geocompuestos
Impermeabilizante Formar una barrera a los Geomembranas
fluidos Geocompuestos
Refuerzo de muros y Proporciona resistencia a la Geomalla Bidireccional
taludes tracción en el suelo Geotextiles
Refuerzo de suelos Aumenta la capacidad de Geomalla Dirireccional
blandos soporte del suelo Geotextiles
Geocompuestos
Refuerzo de Pavimentos Proporciona resistencia a la Geomalla bidireccional
tracción y a la fatiga Geotextiles
Control de erosión o Evita el desprendimiento y Geomantas
Estabilización superficial transporte de las partículas Geoceldas
del suelo provocado por la Biotejidos
lluvia, el escurrimiento Biomantas
superficial y el viento.
Confinamiento Retención del movimiento Geoceldas
superficial del suelo
UNASAM FIC PROCEDIMIENTOS DE CONSTRUCCION 3

APLICACIONES, FUNCIONES Y PRODUCTOS INDICADOS

Aplicaciones Funciones Productos


Talud de Suelo reforzado Refuerzo y control de la GTW, GG, GA, BT, BA, GC
erosión
Muro con suelo reforzado Separación, refuerzo y GTW, GG, GC
confinamiento.
Estabilización para base Separación, refuerzo y GTE, GTN, GG, GL, GFO.
de carreteras confinamiento
Refuerzo de pavimentos Separación y refuerzo GTN, GG.
Estabilización de vías Separación, refuerzo y GTW, GTN, GG, GFO
férreas confinamiento
Terraplén sobre suelos Separación y refuerzo GTW, GTN, GG, GFO.
blandos
Terraplenes Filtración, drenaje, GTN, GR, GM, GC
separación, protección e
impermeabilización
Drenaje Filtración y drenaje GTN, GR, GC, GP
Densificación de suelos Filtración y drenaje GTN, GC
blandos
Túneles Filtración, drenaje e GTN, GR, GM, GC
impermeabilización
Control de erosión Control de erosión y GA, GL, BT, BA
confinamiento
Refuerzo secundario de Protección e GC
concreto impermeabilización
Impermeabilizaciones Protección e GM, GC
impermeabilización

Beneficios de las geomallas

Si bien, los geosintéticos se están abriendo paso en el sector de la ingeniería, como


una alternativa viable para la construcción de muros de contención en suelo
reforzado, las geomallas presentan algunas ventajas sobre los geotextiles. La
naturaleza del producto, las diferencias en términos de comportamiento y los
beneficios en su utilización, son algunos de los aspectos que las diferencian, y que
profundizaremos a continuación.

Sobre la naturaleza del producto

Los geotextiles fueron creados para cumplir las funciones de separación, filtración
y posteriormente de refuerzo, con el avance de la técnica. Sin embargo; ese mismo
avance ha dado lugar a la generación de las geomallas uniaxiales, materiales más
precisos para el reforzamiento de suelos, y por tanto, para la construcción de
muros de contención en suelo reforzado.
UNASAM FIC PROCEDIMIENTOS DE CONSTRUCCION 3

Diferencias entre geomallas y geotextiles

Las capacidades mecánicas e hidráulicas son un gran diferenciador entre la una y


la otra. Cada una, de manera específica, impacta el comportamiento de los muros
de contención en suelo reforzado, de la siguiente manera:

Comportamiento mecánico

 Fricción o interacción con el suelo. Los geotextiles interactúan con el suelo mediante el mecanismo de
fricción. Esto, a través del confinamiento que hacen las partículas de suelo sobre el plano del geotextil.

 Cuando se utilizan geomallas, no sólo se tiene ese mecanismo de fricción, sino también el de resistencia
pasiva. ¿En qué casos se da? cuando las fracciones de suelo quedan averiadas en las aberturas de la
geomalla, creando una mayor eficiencia en la capacidad de refuerzo.
UNASAM FIC PROCEDIMIENTOS DE CONSTRUCCION 3

La diferencia entre el uno y el otro se puede medir a través del ensayo a la


resistencia al arrancamiento, mejor conocido como pull-out, referenciado bajo la
STMD6706. El resultado de este ensayo es, fundamentalmente, el factor de escala
que tiene que ver con la deformabilidad en conjunto cuando se utilizan geomallas
o geotextiles.

 Cuando se usan geomallas el valor del factor de escala es del orden de 0.8.

 Cuando pasa a geotextiles ese valor se reduce al 0.6, es decir se presenta una reducción del orden del 25
por ciento.

De esta manera, el desarrollo de la resistencia en los cálculos refleja a un


incremento en la longitud de anclaje, que para el caso de los geotextiles está por
encima de las geomallas. Esto produce una consecuencia natural, cambiando de
un material a otro.

Comportamiento hidráulico

Las diferencias en términos de comportamiento hidráulico, tienen que ver con la


capacidad de permitir el paso de agua a través del suelo.

Para el caso de las geomallas. El tamaño de la abertura de la geomalla no significa una interferencia en la
capacidad de permitir el flujo del agua.
UNASAM FIC PROCEDIMIENTOS DE CONSTRUCCION 3

 Por el contario, para el caso del geotextil, puede llegar a serlo pues el tamaño de la abertura del poro es
del orden de décimas de milímetro. Cuando se trabaja con suelos con infracciones de finos plásticos
considerables, esto puede generar en el largo plazo cierto efecto de colmatación o taponamiento, así como
exceso de presión de poros con el consecuente abatimiento de la resistencia.

 Como consecuencia, se presentaría un incremento en las deformaciones y pérdida de la estabilidad. Las


geomallas garantizan la estabilidad de la estructura, a largo plazo.

Beneficios de las geomallas

Las geomallas presentan algunas ventajas significativas, como:

 La capacidad de interacción de la geomalla con el suelo hace que la longitud de reforzamiento, por detrás
del plano de falla, se reduzca. Adicionalmente, garantiza la estabilidad de la estructura.

 Como consecuencia, se tendrá menor consumo de geomalla para la construcción del muro, y esta a su vez,
presentará menor deformabilidad.
UNASAM FIC PROCEDIMIENTOS DE CONSTRUCCION 3

 El volumen de material no sólo es palpable en la cantidad de geomalla, sino también en la cantidad de


suelo puesto que se tendrá una estructura más esbelta.

 Esto optimiza el tiempo de construcción y, en general, aumenta la eficiencia de la estructura, tanto en el


proceso de construcción, como en el desempeño a lo largo de su vida útil.

INSTALACIÓN
Recomendaciones para el Manejo, Transporte y Almacenamiento

Los rollos de geomalla biaxial son livianos y de fácil manejo. Se presentan dentro de un empaque plástico que los
identifica y protege durante el transporte y almacenamiento. Una vez en el sitio de la obra se recomienda:

Almacenar bajo cubierta.


Colocar sobre una superficie plana, lisa y seca.
No colocar rollos en forma transversal a otros.

Cuando se requiera almacenar rollos en exteriores, estos deben levantarse de la superficie al menos
50 cm para evitar la humedad, adicionalmente deberán cubrirse con carpas ó lonas para evitar la acción de la
intemperie y deberán cubrirse en el menor tiempo posible una vez instalados.

Cada rollo cuenta con una etiqueta en la que se indica el número y código de barras que lo identifica y
relaciona con los registros de producción y control de calidad. Se recomienda conservar las etiquetas de los
rollos para efectos de trazabilidad.

Recomendaciones Sobre el Material Granular

La granulometría del material pétreo y la angularidad de las partículas son fundamentales, pues a mayor
fricción entre partículas, mayor interacción del geosintético con el agregado y por lo tanto mejor desempeño
mecánico de los materiales.

El material granular para subbases y afirmados se deberá compactar hasta lograr un peso unitario mínimo del
95% del máximo obtenido en la prueba de compactación Proctor.

Para el caso de base granular, el peso unitario deberá ser como mínimo el 98% del máximo obtenido en la
prueba de compactación Proctor.
Proceso Constructivo

El proceso constructivo involucra como mínimo las siguientes actividades:


Preparación del terreno.
Instalación de la geomalla
Colocación de las capas de material granular

Antes de comenzar la instalación de los materiales se debe escoger y disponer de la maquinaria y equipos de
UNASAM FIC PROCEDIMIENTOS DE CONSTRUCCION 3

construcción necesarios. A continuación se presenta paso a paso el procedimiento de instalación recomendado:

 Preparación del Terreno


Aplica especialmente para el caso de refuerzo de subrasantes; inicialmente se deben corregir las irregularidades
existentes en el terreno. Se recomienda remover rocas, troncos, arbustos y demás materiales protuberantes que se
encuentran en la superficie. Para llegar a la rasante de diseño se recomienda excavar o rellenar, tal como se
muestra en la Fotografía 2. Si las características
del terreno lo permiten se recomienda compactar la superficie.

Para el caso de refuerzo de base granular, la geomalla se deberá instalar sobre la superficie de la subbase granular
ceriada y compactada.

El extendido se podrá hacer de forma manual ó con un equipo mecánico que se desplace mientras
que mantiene el rollo levantado y tensionado.

Fotografía 2. Preparación del terreno


UNASAM FIC PROCEDIMIENTOS DE CONSTRUCCION 3

Instalación de la geomalla:
La geomalla se debe desempacar en el sitio a instalar para evitar perder su identificación y protección.
La geomalla se debe desenrollar e instalar en el sentido de avance de la construcción, alineando los rollos
paralelamente al eje de la vía
La geomallas se debe colocar tensionada dejando una longitud suficiente para anclaje por fuera del área de
aplicación de carga. Por ningún motivo se permitirá que ésta que con arrugas ni dobleces.
Tampoco se permitirá que queden vacíos ó zonas huecas que impidan el contacto total de la geomalla con la
superficie inferior (efecto de puente).

Fotografía 3. Extendido de la geomalla

En el comienzo del rollo, el borde transversal (lado corto) se debe asegurar a la superficie con grapas
metálicas en forma de “U” de 10 x 10 x 10 cm en varilla de acero de 6.4 mm o 9.5 mm ( ¼ pulg. ó 3/8
pulg.). Se podrá colocar grapas adicionales a lo largo de la franja ajustando los bordes, la zona de traslapo
central y donde se considere necesario para garantizar que la geomalla quede tensionada y libre de arrugas
durante la disposición del material granular.

Para la instalación en curvas la geomalla se puede doblar o cortar y traslapar para desarrollar la geometría de la
curva. Todas las secciones traslapadas o dobladas se deben quedar ancladas mecánicamente a la superficie,
tal como se muestra en la Figura 1.
UNASAM FIC PROCEDIMIENTOS DE CONSTRUCCION 3

En los proyectos donde se requiere instalar geotextiles, se recomienda realizar juntas cosidas en lugar de los
traslapos, para lo cual se debe preveer el tipo de costura a realizar, el tipo de hilo y el tipo de maquina de costura a
utilizar.

Fotografía 4. Traslapos de la geomalla


En las juntas transversales, el borde del rollo que inicia se debe dejar por debajo del que llega. La Figura 2.
muestra el traslapo longitudinal y transversal de geomallas en una vía.
UNASAM FIC PROCEDIMIENTOS DE CONSTRUCCION 3

Se sugiere seguir el siguiente criterio para la definición de los traslapos:

Antes de cubrir la geomalla es necesario verificar que no se hayan presentado daños. En caso
tal, el área afectada debe ser reparada mediante la colocación de un parche con un sobreancho de 15 cm en
todo el perímetro del área afectada, antes de colocar el material granular de cobertura.

Colocación de la Capa Granular


El material granular deberá extenderse preferiblemente mediante la utilización de equipos de carga frontal tales
como motoniveladoras, cargadores o bulldozers, teniendo cuidado de no afectar la integridad de la geomalla.

No se debe permitir el tránsito de equipos de construcción sobre la geomalla hasta tanto no se haya conformado la
capa establecida de material granular.
UNASAM FIC PROCEDIMIENTOS DE CONSTRUCCION 3

También podría gustarte
