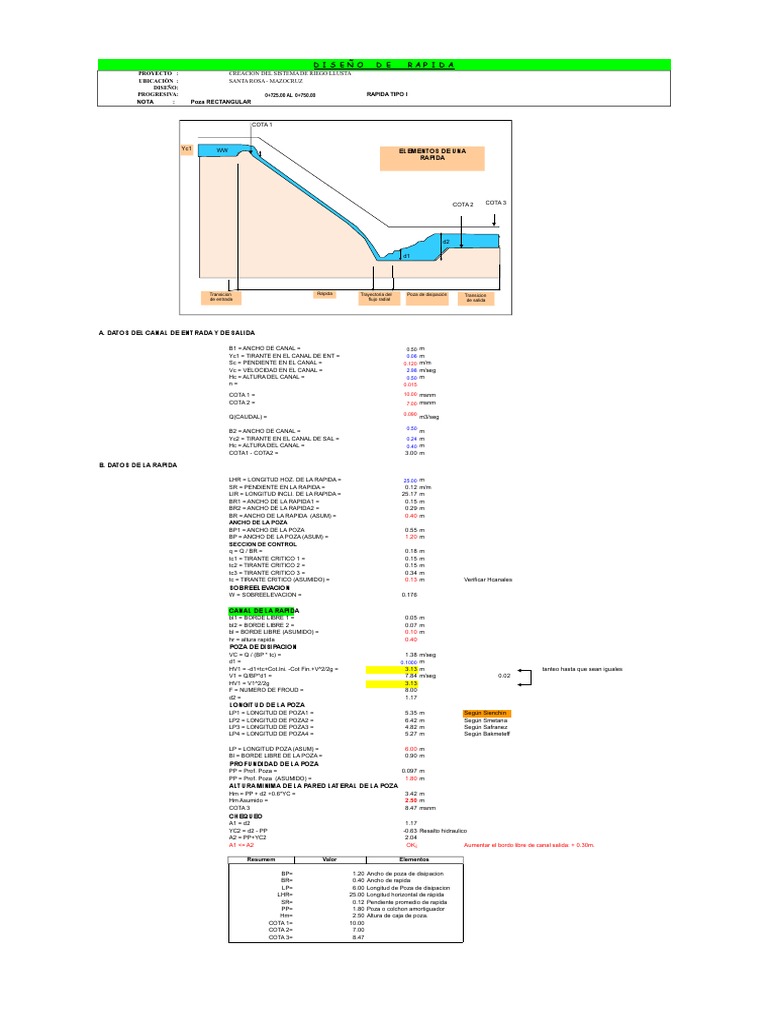

D I S E O D E R A P I D A

PROYECTO : CREACION DEL SISTEMA DE RIEGO LLUSTA

UBICACIN : SANTA ROSA - MAZOCRUZ
DISEO:
PROGRESIVA: 0+725.00 AL 0+750.00 RAPIDA TIPO I
NOTA : Poza RECTANGULAR

COTA 1

Yc1 WW ELEMENTOS DE UNA

RAPIDA

COTA 2 COTA 3

d2

d1

Transicion Rpida Trayectoria del Poza de disipacin Transicion

de entrada flujo radial de salida

A. DATOS DEL CANAL DE ENTRADA Y DE SALIDA

B1 = ANCHO DE CANAL = 0.50 m

Yc1 = TIRANTE EN EL CANAL DE ENT = 0.06 m
Sc = PENDIENTE EN EL CANAL = 0.120 m/m
Vc = VELOCIDAD EN EL CANAL = 2.98 m/seg
Hc = ALTURA DEL CANAL = 0.50 m
n= 0.015

COTA 1 = 10.00 msnm

COTA 2 = 7.00 msnm

0.090
Q(CAUDAL) = m3/seg
0.50
B2 = ANCHO DE CANAL = m
Yc2 = TIRANTE EN EL CANAL DE SAL = 0.24 m
Hc = ALTURA DEL CANAL = 0.40 m
COTA1 - COTA2 = 3.00 m

B. DATOS DE LA RAPIDA

LHR = LONGITUD HOZ. DE LA RAPIDA = 25.00 m

SR = PENDIENTE EN LA RAPIDA = 0.12 m/m
LIR = LONGITUD INCLI. DE LA RAPIDA = 25.17 m
BR1 = ANCHO DE LA RAPIDA1 = 0.15 m
BR2 = ANCHO DE LA RAPIDA2 = 0.29 m
BR = ANCHO DE LA RAPIDA (ASUM) = 0.40 m
ANCHO DE LA POZA
BP1 = ANCHO DE LA POZA 0.55 m
BP = ANCHO DE LA POZA (ASUM) = 1.20 m
SECCION DE CONTROL
q = Q / BR = 0.18 m
tc1 = TIRANTE CRITICO 1 = 0.15 m
tc2 = TIRANTE CRITICO 2 = 0.15 m
tc3 = TIRANTE CRITICO 3 = 0.34 m
tc = TIRANTE CRITICO (ASUMIDO) = 0.13 m Verificar Hcanales
SOBREELEVACION
W = SOBREELEVACION = 0.176
W = SOBREELEVACION (ASUMIDO)= -
CANAL DE LA RAPIDA
bl1 = BORDE LIBRE 1 = 0.05 m
bl2 = BORDE LIBRE 2 = 0.07 m
bl = BORDE LIBRE (ASUMIDO) = 0.10 m
hr = altura rapida 0.40
POZA DE DISIPACION
VC = Q / (BP * tc) = 1.38 m/seg
d1 = 0.1000 m
HV1 = -d1+tc+Cot.Ini. -Cot Fin.+V^2/2g = 3.13 m tanteo hasta que sean iguales
V1 = Q/BP*d1 = 7.84 m/seg 0.02
HV1 = V1^2/2g 3.13
F = NUMERO DE FROUD = 8.00
d2 = 1.17
LONGITUD DE LA POZA
LP1 = LONGITUD DE POZA1 = 5.35 m Segn Sienchin
LP2 = LONGITUD DE POZA2 = 6.42 m Segn Smetana
LP3 = LONGITUD DE POZA3 = 4.82 m Segn Safranez
LP4 = LONGITUD DE POZA4 = 5.27 m Segn Bakmeteff

LP = LONGITUD POZA (ASUM) = 6.00 m

Bl = BORDE LIBRE DE LA POZA = 0.90 m
PROFUNDIDAD DE LA POZA
PP = Prof. Poza = 0.097 m
PP = Prof. Poza (ASUMIDO) = 1.80 m
ALTURA MINIMA DE LA PARED LATERAL DE LA POZA
Hm = PP + d2 +0.6*YC = 3.42 m
Hm Asumido = 2.50 m
COTA 3 8.47 msnm
CHEQUEO
A1 = d2 1.17
YC2 = d2 - PP -0.63 Resalto hidraulico
A2 = PP+YC2 2.04
A1 <= A2 OK Aumentar el bordo libre de canal salida: + 0.30m.

Resumem Valor Elementos

BP= 1.20 Ancho de poza de disipacion

BR= 0.40 Ancho de rapida
LP= 6.00 Longitud de Poza de disipacion
LHR= 25.00 Longitud horizontal de rpida
SR= 0.12 Pendiente promedio de rapida
PP= 1.80 Poza o colchon amortiguador
Hm= 2.50 Altura de caja de poza.
COTA 1= 10.00
COTA 2= 7.00
COTA 3= 8.47
