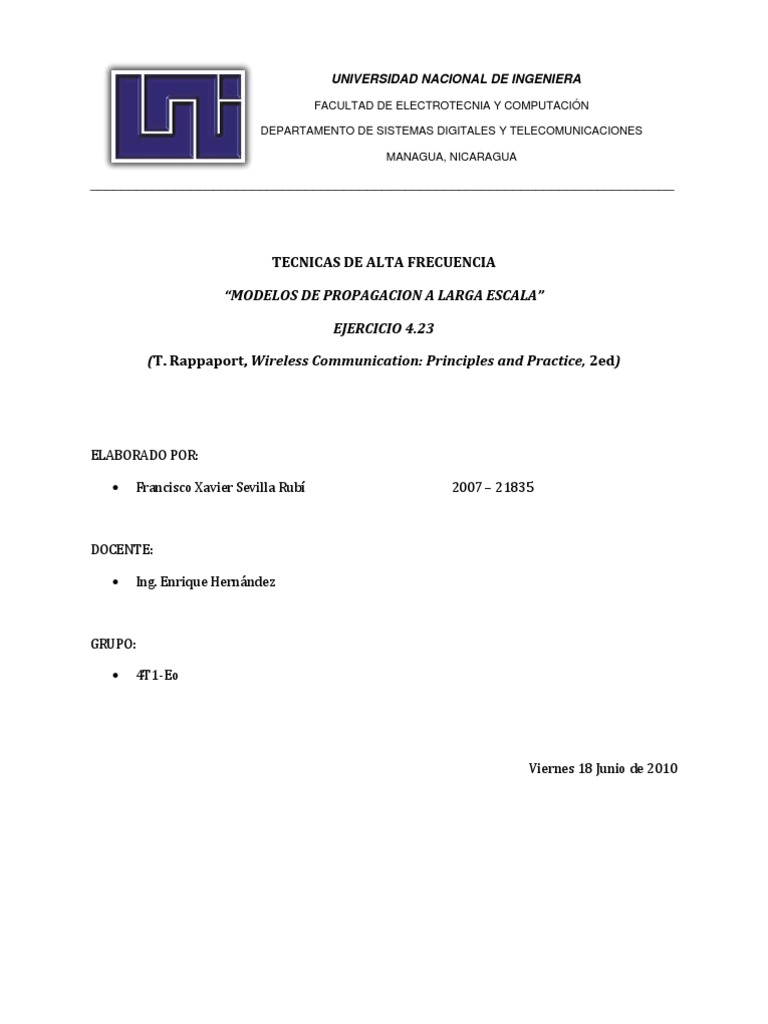

UNIVERSIDAD NACIONAL DE INGENIERA
FACULTAD DE ELECTROTECNIA Y COMPUTACIÓN
DEPARTAMENTO DE SISTEMAS DIGITALES Y TELECOMUNICACIONES
MANAGUA, NICARAGUA
____________________________________________________________________________
TECNICAS DE ALTA FRECUENCIA
“MODELOS DE PROPAGACION A LARGA ESCALA”
EJERCICIO 4.23
(T. Rappaport, Wireless Communication: Principles and Practice, 2ed)
ELABORADO POR:
Francisco Xavier Sevilla Rubí 2007 – 21835
DOCENTE:
Ing. Enrique Hernández
GRUPO:
4T1-Eo
Viernes 18 Junio de 2010
UNIVERSIDAD NACIONAL DE INGENIERÍA
I. EJERCICIO DE MODELOS DE PROPAGACION
4.23 Si la potencia recibida a una distancia de referencia d0 = 1km es igual a 1µW, encuentre las
potencias recibidas a las distancias de 2km, 5km, 10km y 20km del mismo transmisor para los
siguientes modelos de propagación: a) Espacio Libre; b) n = 3, c) n=4; d) Reflexión por tierra a 2
rayos; y e) modelo Hata extendido para un ambiente de ciudad grande.
Asuma f = 1800 MHz, ht = 40 m, hr = 3m, Gt=Gr=0dB. Grafique cada uno de estos modelos en la
misma grafica sobre el rango de 1km a 20km. Comente en las diferencias entre estos cinco
modelos.
ESPACIO LIBRE
Utilizando (4.8) [1], para encontrar la potencia recibida a una distancia mayor que d0
𝑑0 2
𝑃𝑟 𝑑 = 𝑃𝑟 𝑑0 , 𝑑 ≥ 𝑑0 ≥ 𝑑𝑓
𝑑
Se obtiene:
1𝑘𝑚 2
Con d = 2km → 𝑃𝑟 2𝑘𝑚 = 1𝜇𝑊 2𝑘𝑚
= 0.25𝜇𝑊 = −36.02𝑑𝐵𝑚
Tabla 1: Potencia recibida, modelo Espacio Libre
Distancia Potencia Recibida Potencia Recibida
d[km] Pr[µW] Pr[dBm]
2 0.25 -36.02
5 0.04 -43.97
10 0.01 -50
20 0.0025 -56.02
LOG-DISTANCIA
𝑛
𝑑0
𝑃𝑟 𝑑 = 𝑃𝑟 𝑑0
𝑑
n=3, similarmente al modelo en espacio libre, se n=4, similar a n=3 se construye la siguiente
construye la siguiente tabla tabla
Tabla 2: Potencia recibida, modelo Log-Distancia con n=3 Tabla 3: Potencia recibida, modelo Log-Distancia con n=4
n=3 n=4
Distancia Potencia Potencia Distancia Potencia Potencia
d[km] Recibida Recibida d[km] Recibida Recibida
Pr[µW] Pr[dBm] Pr[µW] Pr[dBm]
2 0.125 -39.0308 2 0.0625 -42.0412
5 0.008 -50.9691 5 0.00116 -57.9588
10 1x10-3 -60 10 1x10-4 -70
20 1.25x10-3 -69.0309 20 6.25x10-6 -82-0412
Técnicas de Alta Frecuencia 2
UNIVERSIDAD NACIONAL DE INGENIERÍA
MODELO A 2 RAYOS CON EXPRESION EXACTA
De formula (4.47) [1]:
𝐸0 𝑑0
𝐸𝑇𝑂𝑇 𝑑 = 2 − 2 cos 𝜃Δ
𝑑
Donde 𝜃Δ es la diferencia de fases. Ahora utilizando (4.15) [1]
𝐸𝑇𝑂𝑇 𝑑 2 𝑃𝑡 𝐺𝑡 𝐺𝑟 𝜆2
𝑃𝑟 𝑑 = . 𝐴𝑒 =
120𝜋 4𝜋 2 𝑑2
2 2
𝐸0 𝑑0 𝐴𝑒
𝑃𝑟 𝑑 = 2
2 − 2 cos 𝜃Δ
𝑑 120𝜋
De (4.15) [1]
𝑃𝑡 𝐺𝑡 𝐺𝑟 𝜆2 𝐴𝑒
𝐸0 2 =
4𝜋 2 𝑑0 2 120𝜋
De aquí que
𝑃𝑡 𝐺𝑡 𝐺𝑟 𝜆2 𝜃Δ
𝑃𝑟 𝑑 = 2 2
4 sin2
4𝜋 𝑑 2
Donde
2𝜋 2ℎ𝑡 ℎ𝑟
𝜃Δ =
𝜆 𝑑
La potencia transmitida es igual a:
𝑃𝑟 𝑑0 4𝜋 2 𝑑0 2 1𝜇𝑊 4𝜋 2 1𝑘𝑚 2
𝑃𝑡 = ⟹ = 𝟓𝟔𝟖𝟒 𝑾
𝐺𝑡 𝐺𝑟 𝜆2 3𝑥108 𝑚/𝑠
1 1 1800𝑀𝐻𝑧
Con d = 2km →
1𝑘𝑚 2
𝑃𝑟 2𝑘𝑚 = 1𝜇𝑊 = 0.25𝜇𝑊 = −36.02𝑑𝐵𝑚
2𝑘𝑚
Similarmente se construye la siguiente tabla
Tabla 4: Potencia recibida, modelo 2 Rayos con expresión exacta
MODELO 2 RAYOS
Distancia
Potencia Recibida Potencia Recibida
d[km]
Pr[µW] Pr[dBm]
2 0.584 -32.25
5 0.009892 -40.0472
10 0.00076428 -51.1675
20 0.000502974 -62.9845
Técnicas de Alta Frecuencia 3
UNIVERSIDAD NACIONAL DE INGENIERÍA
MODELO HATA EXTENDIDO
Utilizando (4.87) [1], la pérdida media de propagación:
𝐿50 𝑢𝑟𝑏𝑎𝑛 = 46.3 + 33.9 log 𝑓𝑐 − 13.82 log ℎ𝑡 − 𝑎 ℎ𝑟 + 44.9 − 6.55 log ℎ𝑡 log 𝑑 + 𝐶𝑀
CM = 0dB para áreas suburbanas y ciudades medianas
CM = 3dB para áreas suburbanas y ciudades medianas
fc: frecuencia de portadadora [MHz]
d: distancia de interés [km]
Utilizando (4.84.b) [1] El factor de corrección para la altura efectiva de la antena:
2
𝑎 ℎ𝑟 = 3.2 log 11.75 ℎ𝑟 − 4.97𝑑𝐵; 𝑓𝑐 ≥ 300𝑀𝐻𝑧
𝑎 ℎ𝑟 = 2.68𝑑𝐵
La potencia recibida será entonces:
𝑃𝑟 = 𝑃0 𝑑𝐵𝑚 − 𝐿50 𝑑 − 𝐿50 𝑑0
Con d = 1km
𝐿50 1𝑘𝑚 = 134.82𝑑𝐵
Con d = 2km
𝐿50 2𝑘𝑚 = 145.1808𝑑𝐵
La potencia de referencia 1µW = -30dBm, entonces
𝑃𝑟 2𝑘𝑚 = −40.3574𝑑𝐵𝑚
Similarmente se construye la tabla
Tabla 5: Potencia recibida, modelo Hata extendido
MODELO HATA EXTENDIDO
Distancia
L50(d) Potencia Recibida
d[km]
[dB] Pr[dBm]
2 145.1808 -40.3574
5 158.8725 -54.0491
10 169.2299 -64.4065
20 179.5873 -74.7639
Técnicas de Alta Frecuencia 4
UNIVERSIDAD NACIONAL DE INGENIERÍA
II. GRAFICO
Imagen 1: Modelos de Propagación a gran escala
III. CONCLUSIONES
El modelo de propagación en espacio libre es utilizado para predecir la potencia de la señal recibida,
cuando existe una limpia línea de vista (LOS: line-of-sight) entre el transmisor y receptor. El modelo de
log-distancia es similar al de espacio libre salvo que incluye la influencia del ambiente de propagación
específico en el factor n (Ver tabla 4.2)[1]. El modelo a 2 rayos con reflexión a tierra es basado en
geometría óptica y considera ambos, la línea de vista directa (LOS) y el reflejado por tierra, debido a que
recorren diferentes distancias estos llegaran en tiempos diferentes y existirá un diferencia de fases, esta
diferencia de fase puede causar que ambas señales interactúen constructiva o destructivamente que se
reflejará en el nivel potencia recibida. El modelo Hata extendido es una modificación al modelo Hata
para cubrir un rango de frecuencias hasta 2GHz, este modelo es basado en una formulación empírica a
través de graficas de valores previamente medidos (Modelo Okumura)[1] .
Todos estos modelos de propagación a larga escala consideran un desvanecimiento lento que depende
en algunos casos de la distancia y el ambiente de propagación entre transmisor y receptor, a diferencia
de los de pequeña escala que incluyen las inmediaciones al receptor (multitrayectoria), el modelo a 2
rayos es una versión simplificada de multitrayectoria. De la Imagen1 se observa que la potencia recibida
disminuye con la distancia en un factor exponencial. Se observa que el modelo espacio libre el nivel de
potencia recibida es mayor que en el resto de modelos a excepción del 2 rayos para d < 8km . Los
modelos de propagación son basados en probabilidades y estiman la potencia recibida.
IV. REFERENCIAS
[1] T. Rappaport, Wireless Communication: Principles and Practice, 2da Ed. New Jersey: Prentice Hall
PTR, 2002.
Técnicas de Alta Frecuencia 5
UNIVERSIDAD NACIONAL DE INGENIERÍA
V. ANEXOS
1. Programa en MATLAB para realizar los cálculos para los modelos de propagación.
%Elaborado por: Francisco Xavier Sevilla
%Tecnicas de Alta Frecuencia
%Mobile Radio Propagation: Large-Scale Path Loss
%Ejercicio 4.23 - Wireless Communication, Rappaport 2da Edicion
%Encuentre potencia recibida a distancia "d" del transmisor,
%Utilizando los modelos de:
%-Espacio Libre
%-Log-Distancia
%-2Rayos con expresion exacta
%-Hata Extendido
clc
clear all
fprintf('TECNICAS DE ALTA FRECUENCIA');
fprintf('\nPERDIDAS A GRAN ESCALA -- Elaborado por: Francisco X.
Sevilla\n');
fprintf('\nEncuentre potencia recibida a distancia "d" del transmisor');
fprintf('\nUtilizando los modelos de:');
fprintf('\nA-Espacio Libre');
fprintf('\nB-Log-Distancia');
fprintf('\nC-2Rayos con expresion exacta');
fprintf('\nD-Hata Extendido');
%Parametros de entrada
fprintf('\n\nPARAMETROS\n\n');
d0=input('Distancia de referencia, d0[km] = ');
Pr_d0=input('Potencia recibida en d0, Pr_d0[uW] = ');
Fc=input('Frecuencia de la portadora, Fc[MHz] = ');
ht=input('Altura antena transmisora, ht[m] = ');
hr=input('Altura antena receptora, hr[m] = ');
Gt=input('Ganancia antena transmisora, Gt[dB] = ');
Gr=input('Ganancia antena receptora, Gr[dB] = ');
gt=10^(Gt/10); %Ganancia adimensional
gr=10^(Gr/10); %Ganancia adimensional
lambda=(3e8)/(Fc*1e6);
d=input('\nDISTANCIA DE INTERES, d[km]= ');
%MODELO DE ESPACIO LIBRE
fprintf('\nA-MODELO DE ESPACIO LIBRE\n');
Pr_uW_A=Pr_d0*((d0/d)^2);
Pr_dBm_A=10*log10(Pr_uW_A*1e-3);
fprintf('\nPotencia Recibida\n---Pr[uW]= %G',Pr_uW_A);
fprintf('\n---Pr[dBm]= %G',Pr_dBm_A);
fprintf('\n*********************************\n');
%MODELO LOG-DISTANCIA, n=3 y n=4
Técnicas de Alta Frecuencia 6
UNIVERSIDAD NACIONAL DE INGENIERÍA
fprintf('\nB-MODELO LOG-DISTANCIA\n');
%n=3
Pr_uW_B1=Pr_d0*((d0/d)^3);
Pr_dBm_B1=10*log10(Pr_uW_B1*1e-3);
fprintf('\nn=3\n');
fprintf('\nPotencia Recibida\n---Pr[uW]= %G',Pr_uW_B1);
fprintf('\n---Pr[dBm]= %G',Pr_dBm_B1);
%n=4
Pr_uW_B2=Pr_d0*((d0/d)^4);
Pr_dBm_B2=10*log10(Pr_uW_B2*1e-3);
fprintf('\nn=4\n');
fprintf('\nPotencia Recibida\n---Pr[uW]= %G',Pr_uW_B2);
fprintf('\n---Pr[dBm]= %G',Pr_dBm_B2);
fprintf('\n*********************************\n');
%MODELO A 2 RAYOS CON EXPRESION EXACTA
fprintf('\nC-MODELO A 2 RAYOS CON EXPRESION EXACTA\n');
%Potencia Transmitida
Pt_C=(Pr_d0*(4*pi)^2*d0^2)/(gt*gr*lambda^2);
fprintf('\nPotencia Transmitida\n---Pt[W]= %G\n',Pt_C);
%Diferencia de fase
teta=((2*pi*2*ht*hr)/(lambda*(d*1e3)));
fprintf('\nDiferencia de fase\n---teta[rad] = %G\n',teta);
%Potencia recibida
Pr_uW_C=((Pt_C*gt*gr*(lambda^2)*4*(sin(teta/2))^2)/((4*pi*(d*1e3))^2))/1e-6;
fprintf('\nPotencia Recibida\n---Pr[uW]= %G',Pr_uW_C);
Pr_dBm_C=10*log10(Pr_uW_C*1e-3);
fprintf('\n---Pr[dBm]= %G',Pr_dBm_C);
fprintf('\n*********************************\n');
%MODELO HATA EXTENDIDO
fprintf('\nD-MODELO HATA EXTENDIDO\n');
C=input('\nPara areas suburbanas y ciudades medianas "0", centros
metropolitanos "1" : ');
%Factor de correcion para la altura efectiva de la antena, que es una
%funcion del tamaño del area de cobertura
if (C==0)
ahr_dB_D=((1.1*log10(Fc-0.7))*hr)-(1.56*log10(Fc-0.8));
Cm=0;
fprintf('\n>>>>AREAS SUBURBANAS Y CIUDADES MEDIANAS\n');
elseif (C==1)
fprintf('\n>>>>CENTROS METROPOLITANOS\n');
if (Fc<=300)
ahr_dB_D=(8.29*(log10(1.54*hr))^2)-1.1;
Cm=3;
elseif (Fc>300)
ahr_dB_D=(3.2*(log10(11.75*hr))^2)-4.97;
Cm=3;
end
Técnicas de Alta Frecuencia 7
UNIVERSIDAD NACIONAL DE INGENIERÍA
end
fprintf('---Cm[dB]= %G',Cm);
Pr_d0_dBm_D=10*log10(Pr_d0*1e-3);
fprintf('\nPotencia de referencia\n---Pr(d0)[dBm]= %G',Pr_d0_dBm_D);
%Perdida media de propagacion en distancia de referencia
L50_d0_dB=46.3+(33.9*log10(Fc))-(13.82*log10(ht))-ahr_dB_D+((44.9-
6.55*log10(ht))*log10(d0))+Cm;
fprintf('\nPerdida media de Propagacion\n---L50(d0)[dB]= %G',L50_d0_dB);
%Perdida media de propagacion a distancia d
L50_d_dB=46.3+(33.9*log10(Fc))-(13.82*log10(ht))-ahr_dB_D+((44.9-
6.55*log10(ht))*log10(d))+Cm;
fprintf('\n---L50(d)[dB]= %G',L50_d_dB);
%Potencia recibida a distancia d
Pr_dBm_D=Pr_d0_dBm_D-(L50_d_dB-L50_d0_dB);
fprintf('\nPotencia Recibida\n---Pr[dBm]= %G',Pr_dBm_D);
fprintf('\n*********************************\n');
%GRAFICA
%A
d=[1:20];
Pr_uW_A=Pr_d0*((d0./d).^2);
Pr_dBm_A=10*log10(Pr_uW_A*1e-3);
%B1
Pr_uW_B1=Pr_d0.*((d0./d).^3);
Pr_dBm_B1=10*log10(Pr_uW_B1.*1e-3);
%B2
Pr_uW_B2=Pr_d0.*((d0./d).^4);
Pr_dBm_B2=10*log10(Pr_uW_B2.*1e-3);
%C
teta=((2*pi*2*ht*hr)./(lambda*(d*1e3)));
Pr_uW_C=((Pt_C*gt*gr*(lambda^2)*4*(sin(teta/2)).^2)./((4*pi*(d*1e3)).^2))./1e
-6;
Pr_dBm_C=10*log10(Pr_uW_C.*1e-3);
%D
L50_d_dB=46.3+(33.9*log10(Fc))-(13.82*log10(ht))-ahr_dB_D+((44.9-
6.55*log10(ht))*log10(d))+Cm;
Pr_dBm_D=Pr_d0_dBm_D-(L50_d_dB-L50_d0_dB);
plot(d,Pr_dBm_A,'-b',d,Pr_dBm_B1,'--r',d,Pr_dBm_B2,':g',d,Pr_dBm_C,'-
.k',d,Pr_dBm_D,'-y');
h = legend('Espacio Libre','Log-Distancia, n=3','Log-Distancia, n=4','2
Rayos','Hata Extendido',5);
set(h,'Interpreter','none')
title('PERDIDAS A GRAN ESCALA');
xlabel('Distancia [km]');
ylabel('Potencia Recibidad [dBm]');
Técnicas de Alta Frecuencia 8
UNIVERSIDAD NACIONAL DE INGENIERÍA
2. Interfaz en la ventana de comandos de MATLAB
TECNICAS DE ALTA FRECUENCIA
PERDIDAS A GRAN ESCALA -- Elaborado por: Francisco X. Sevilla
Encuentre potencia recibida a distancia "d" del transmisor
Utilizando los modelos de:
A-Espacio Libre
B-Log-Distancia
C-2Rayos con expresion exacta
D-Hata Extendido
PARAMETROS
Distancia de referencia, d0[km] = 1
Potencia recibida en d0, Pr_d0[uW] = 1
Frecuencia de la portadora, Fc[MHz] = 1800
Altura antena transmisora, ht[m] = 40
Altura antena receptora, hr[m] = 3
Ganancia antena transmisora, Gt[dB] = 0
Ganancia antena receptora, Gr[dB] = 0
DISTANCIA DE INTERES, d[km]= 5
A-MODELO DE ESPACIO LIBRE
Potencia Recibida
---Pr[uW]= 0.04
---Pr[dBm]= -43.9794
*********************************
B-MODELO LOG-DISTANCIA
n=3
Potencia Recibida
---Pr[uW]= 0.008
---Pr[dBm]= -50.9691
n=4
Potencia Recibida
---Pr[uW]= 0.0016
---Pr[dBm]= -57.9588
*********************************
C-MODELO A 2 RAYOS CON EXPRESION EXACTA
Potencia Transmitida
Técnicas de Alta Frecuencia 9
UNIVERSIDAD NACIONAL DE INGENIERÍA
---Pt[W]= 5684.89
Diferencia de fase
---teta[rad] = 1.80956
Potencia Recibida
---Pr[uW]= 0.0989199
---Pr[dBm]= -40.0472
*********************************
D-MODELO HATA EXTENDIDO
Para areas suburbanas y ciudades medianas "0", centros metropolitanos "1" : 1
>>>>CENTROS METROPOLITANOS
---Cm[dB]= 3
Potencia de referencia
---Pr(d0)[dBm]= -30
Perdida media de Propagacion
---L50(d0)[dB]= 134.823
---L50(d)[dB]= 158.873
Potencia Recibida
---Pr[dBm]= -54.0491
*********************************
Técnicas de Alta Frecuencia 10
