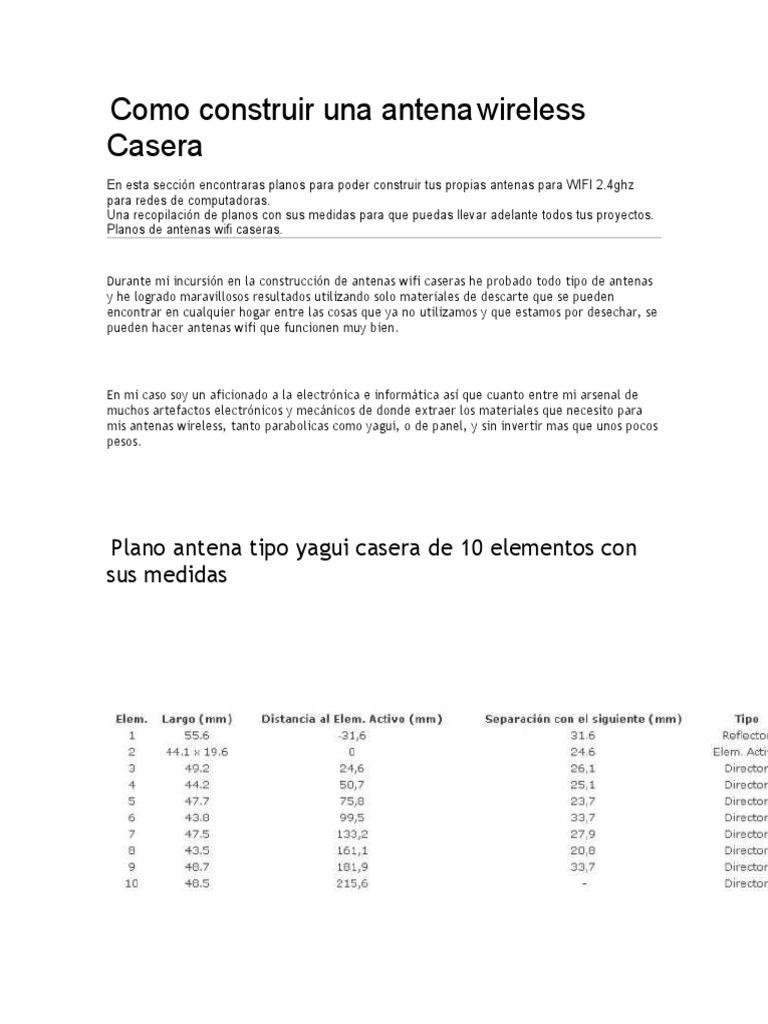

Como construir una antena

wireless


Casera
En esta sección encontraras planos para poder construir tus propias antenas para WIFI 2.4ghz
para redes de computadoras.
Una recopilación de planos con sus medidas para que puedas llevar adelante todos tus proyectos.
Planos de antenas wifi caseras.

Durante mi incursión en la construcción de antenas wifi caseras he probado todo tipo de antenas
y he logrado maravillosos resultados utilizando solo materiales de descarte que se pueden
encontrar en cualquier hogar entre las cosas que ya no utilizamos y que estamos por desechar, se
pueden hacer antenas wifi que funcionen muy bien.

En mi caso soy un aficionado a la electrónica e informática así que cuanto entre mi arsenal de

muchos artefactos electrónicos y mecánicos de donde extraer los materiales que necesito para
mis antenas wireless, tanto parabolicas como yagui, o de panel, y sin invertir mas que unos pocos
pesos.

Plano antena tipo yagui casera de 10 elementos con



sus medidas



La primera antena que he contruido es la antena yagui de 10 elementos con un trozo de caño de
aluminio tomado de una vieja antena de TV para el soporte de los elementos y sirviéndome de un
poco de alambre de cobre grueso de las medidas requeridas en el plano para la construcción de
los 10 elementos y el dipolo.



Los resultados obtenidos en las pruebas fueron bastante buenos para ser mi primer antena y he
logrado aumentar la señal que estaba captando en un % 70 más.

Como conclusión creo que este es el tipo de antena optimo para enlaces de largo alcance ya que
son muy direccionales concentrando el máximo de la señal en una linea recta y sacando lo mejor
de tu placa de red wifi o de tu Acces point.

El punto dedil de estas antenas es la orientación dada su característica, resulta un

poco difícil apuntarlas pero una ves enfocadas los resultados con maravillosos.

Antenas wifi tipo parabólicas grilladas



En mi segunda antenas he encontrado un poco mas de dificultades para la construcción ya que no

he conseguido el tipo de material adecuado y me incline por utilizar alambre galvanizado para
construir la grilla y una placa de Circuito impreso para la construcción del iluminador.


De todos modos los resultados fueron muy satisfactorios.

La grilla parabólica fue montada soldando los alambres galvanizados con un soldados de estaño

de los utilizados para la soldadura de los componentes electrónicos.

El eje de soporte del iluminador fue construido en base a un trozo de caño de pvc con el largo
adecuado para lograr ubicar el iluminador en el foco de la parábola.

Plantilla para la construcción de una antena tipo parabólica.





El iluminador  es el que aparece en el esquema mas abajo detallado con sus medidas contrudio

con un pedazo de placa de circuito impreso.

Otro plano para hacer una antena wifi casera tipo yagui.
ANTENA BIQUAD

Como contruir antena wifi biquad 2.4ghz

Una antena biquad es una buena opción económica.

en las sección de descargas algunos archivos pdf con instrucciones para la constricción de
antenas

Construcción de antena yagui tipo sectorial  http://sites.google.com/site/abauerenator/antenas-wifi-

caseras/antenawifisectorial.pdf?attredirects=0

Antena tipo biquad mas dipolo  http://sites.google.com/site/abauerenator/antenas-wifi-

caseras/biquad_and_dipolo.pdf?attredirects=0

Planos para construcción de antena yagui http://sites.google.com/site/abauerenator/antenas-wifi-

caseras/croquis_yagi.pdf?attredirects=0

Otra antena yagui http://sites.google.com/site/abauerenator/antenas-wifi-

caseras/planoesquemayagiwifi.pdf?attredirects=0

Construcción de una antena de panel para 2.4ghz  con un PCB

Esta antena la he construido y probado y los resultados fueron mas que satisfactorios se las
recomiendo

Materiales una placa de circuito impreso virgen de 15 cm x 15 cm

Materiales para el tratado de la placa (marcador indeleble, ácido, etc) En esta sección encontraran
un Tutorial al respecto
Un trozo de chapa (para el reflector) de 17cm x 17cm

un conector N Chasis
Remaches

60 cm de cable coaxial de bajas perdidas con conector en un extremo para tu placa wifi o acces
point según corresponda.
Esquema de la placa pcb con las medidas

Con el marcador indeleble dibujar sobre la placa de circuito virgen según el esquema de la figura y
luego hacer el tratamiento con ácido según el Tutorial de construcción de circuitos impresos.

Una ves lista la placa de circuito realizar la perforación en el punto central

Tomar la chapa y realizar una perforación en el centro para poder montar el conector N y las 4
perforaciones para la sujeción del mismo por medio de los remaches.
Montar 4 separadores de plástico de 5 mm de altura sobre la chapa reflectora y dejar un chicote de
alambre de cobre en el conector N (punto central para luego soldar la placa de circuito ha este).

Por ultimo monta la placa de circuito justo en el centro de la chapa introduciendo el chicote de
alambre por el orificio realizado anteriormente, sujetando esta por medio de pegamento, soldar la
placa de circuito al alambre de cobre.
Por ultimo armar los conectores en el cable como corresponda según el caso conectar y probar.

Si desean tener esta antena al exterior les recomiendo que le monten una tapa plástica del lado del
circuito impreso para evitar la humedad.
