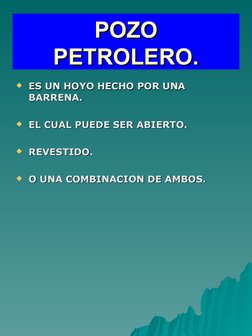

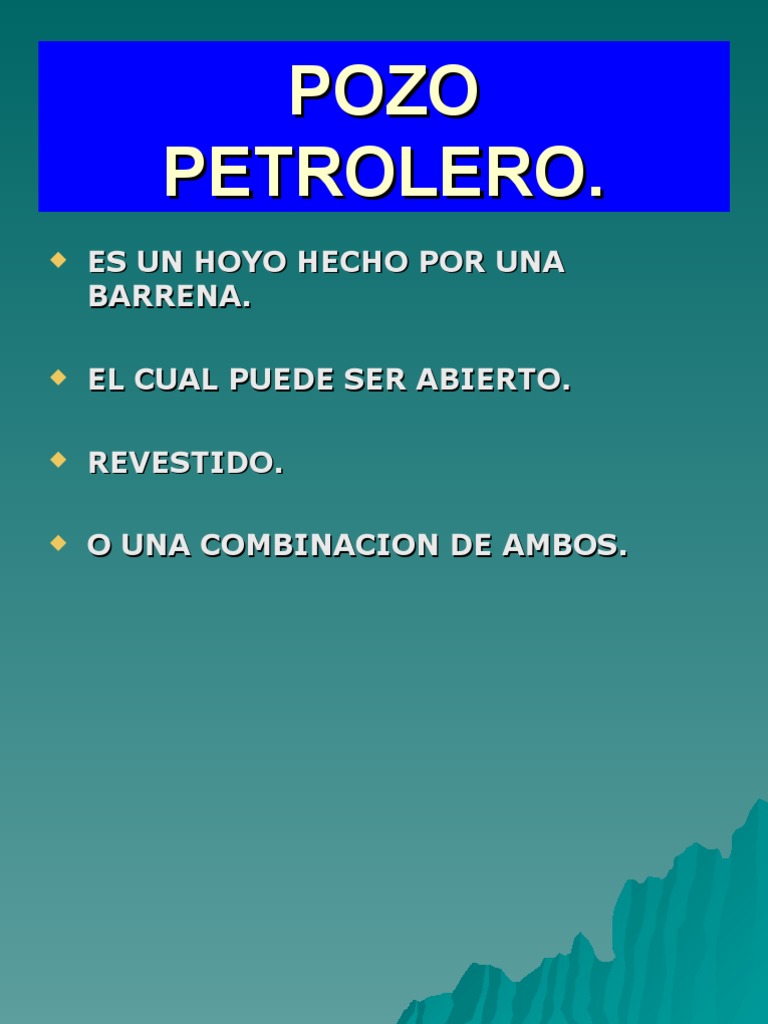

POZO
PETROLERO.
ES UN HOYO HECHO POR UNA
BARRENA.
EL CUAL PUEDE SER ABIERTO.
REVESTIDO.
O UNA COMBINACION DE AMBOS.

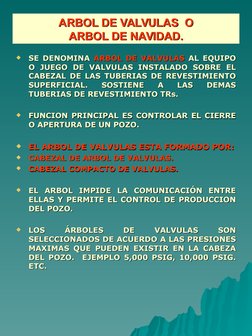

ARBOL DE VALVULAS O
ARBOL DE NAVIDAD.
SE DENOMINA ARBOL DE VALVULAS AL EQUIPO
O JUEGO DE VALVULAS INSTALADO SOBRE EL
CABEZAL DE LAS TUBERIAS DE REVESTIMIENTO
SUPERFICIAL.
SOSTIENE
A
LAS
DEMAS
TUBERIAS DE REVESTIMIENTO TRs.
FUNCION PRINCIPAL ES CONTROLAR EL CIERRE
O APERTURA DE UN POZO.
EL ARBOL DE VALVULAS ESTA FORMADO POR:
CABEZAL DE ARBOL DE VALVULAS.
CABEZAL COMPACTO DE VALVULAS.
EL ARBOL IMPIDE LA COMUNICACIN ENTRE
ELLAS Y PERMITE EL CONTROL DE PRODUCCION
DEL POZO.
LOS
RBOLES
DE
VALVULAS
SON
SELECCIONADOS DE ACUERDO A LAS PRESIONES
MAXIMAS QUE PUEDEN EXISTIR EN LA CABEZA
DEL POZO. EJEMPLO 5,000 PSIG, 10,000 PSIG.
ETC.

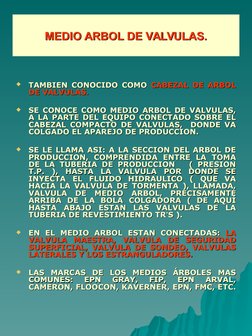

MEDIO ARBOL DE VALVULAS.
TAMBIEN CONOCIDO COMO CABEZAL DE ARBOL
DE VALVULAS.
SE CONOCE COMO MEDIO ARBOL DE VALVULAS,
A LA PARTE DEL EQUIPO CONECTADO SOBRE EL
CABEZAL COMPACTO DE VALVULAS, DONDE VA
COLGADO EL APAREJO DE PRODUCCION.
SE LE LLAMA ASI: A LA SECCION DEL ARBOL DE
PRODUCCION, COMPRENDIDA ENTRE LA TOMA
DE LA TUBERIA DE PRODUCCION
( PRESION
T.P. ), HASTA LA VALVULA POR DONDE SE
INYECTA EL FLUIDO HIDRAULICO ( QUE VA
HACIA LA VALVULA DE TORMENTA ), LLAMADA,
VALVULA DE MEDIO ARBOL, PRECISAMENTE
ARRIBA DE LA BOLA COLGADORA ( DE AQU
HASTA ABAJO ESTAN LAS VALVULAS DE LA
TUBERIA DE REVESTIMIENTO TRS ).
EN EL MEDIO ARBOL ESTAN CONECTADAS: LA
VALVULA MAESTRA, VALVULA DE SEGURIDAD
SUPERFICIAL, VALVULA DE SONDEO, VALVULAS
LATERALES Y LOS ESTRANGULADORES.
LAS MARCAS DE LOS MEDIOS RBOLES MAS
COMUNES: EPN GRAY, FIP, EPN ARVAL,
CAMERON, FLOOCON, KAVERNER, EPN, FMC, ETC.

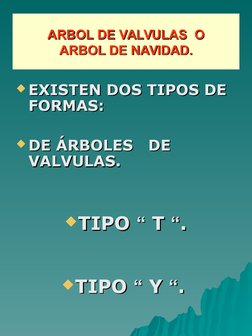

ARBOL DE VALVULAS O
ARBOL DE NAVIDAD.
EXISTEN
FORMAS:
DOS TIPOS DE
DE
RBOLES DE
VALVULAS.
TIPO
T .
TIPO
Y .

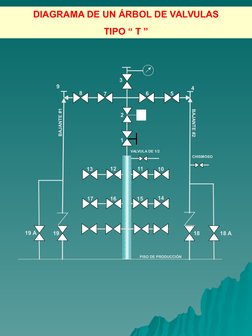

DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
3
9
8
BAJANTE #2
BAJANTE #1
1
VALVULA DE 1/2
CHISMOSO
19 A
13
12
11
10
17
16
15
14
18
19
PISO DE PRODUCCIN
18 A
FOTOGRAFIA DE UN RBOL DE VALVULAS
TIPO T

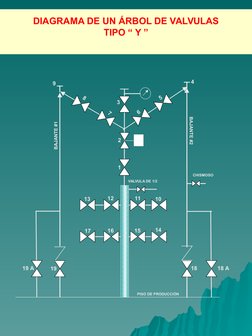

DIAGRAMA DE UN RBOL DE VALVULAS
TIPO Y
9
8
3
6
BAJANTE #2
BAJANTE #1
1
CHISMOSO
VALVULA DE 1/2
19 A
13
12
11
10
17
16
15
14
18
19
PISO DE PRODUCCIN
18 A

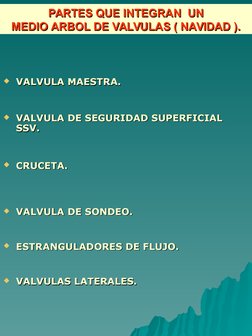

PARTES QUE INTEGRAN UN
MEDIO ARBOL DE VALVULAS ( NAVIDAD ).
VALVULA MAESTRA.
VALVULA DE SEGURIDAD SUPERFICIAL
SSV.
CRUCETA.
VALVULA DE SONDEO.
ESTRANGULADORES DE FLUJO.
VALVULAS LATERALES.

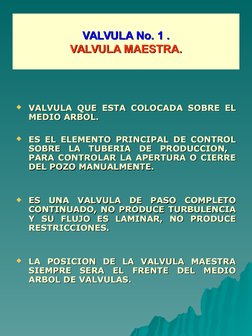

VALVULA No. 1 .
VALVULA MAESTRA.
VALVULA QUE ESTA COLOCADA SOBRE EL
MEDIO ARBOL.
ES EL ELEMENTO PRINCIPAL DE CONTROL
SOBRE LA TUBERIA DE PRODUCCION,
PARA CONTROLAR LA APERTURA O CIERRE
DEL POZO MANUALMENTE.
ES UNA VALVULA DE PASO COMPLETO
CONTINUADO, NO PRODUCE TURBULENCIA
Y SU FLUJO ES LAMINAR, NO PRODUCE
RESTRICCIONES.
LA POSICION DE LA VALVULA MAESTRA
SIEMPRE SERA EL FRENTE DEL MEDIO
ARBOL DE VALVULAS.

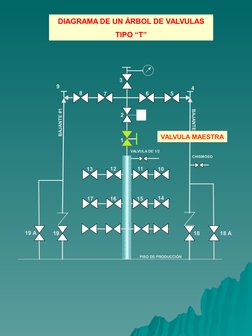

DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
3
9
8
BAJANTE #2
BAJANTE #1
VALVULA MAESTRA
1
VALVULA DE 1/2
CHISMOSO
19 A
13
12
11
10
17
16
15
14
18
19
PISO DE PRODUCCIN
18 A
VALVULA No. 2 .
VALVULA DE SEGURIDAD SUPERFICIAL
SSV.
ESTA VALVULA VA COLOCADA SOBRE LA VALVULA
MAESTRA Y ES DE CONTROL AUTOMATICO, TENIENDO
LA MISMA FUNCION QUE LA VALVULA MAESTRA, EN
CASO NECESARIO SE PUEDE ACCIONAR MANUALMENTE.
ES UNA VALVULA DE COMPUERTA CON TAPON TIPO
GALLETA INVERTIDA.
ESTE TIPO DE VALVULA CUANDO ESTA EN POSICION
ABIERTO EL VASTAGO ESTA ADENTRO DEL CUERPO DE
LA VALVULA Y EN POSICION CERRADA EL VASTAGO
ESTA FUERA DEL ACTADOR DE LA VALVULA.
LA VALVULA SSV ES
TOTALMENTE CERRADA.
ES UNA VALVULA DE PASO COMPLETO CONTINUADO,
NO PRODUCE TURBULENCIA Y SU FLUJO ES LAMINAR,
NO PRODUCE RESTRICCIONES.
OPERA CON UNA SEAL DE PRESION DE AIRE DE
INSTRUMENTOS O ( GAS ), PROVENIENTE DEL MODULO
DE CONTROL INDIVIDUAL DE LA CONSOLA.
PRESION DE OPERACIN ES DE 120 LB/PULG2.
LA VALVULA DE SEGURIDAD SUPERFICIAL FUNCIONA:
CON PRESION DE AIRE O GAS ABRE.
SIN PRESION DE AIRE O GAS CIERRA.
TOTALMENTE
ABIERTA
LA PRESION DE AIRE DE INSTRUMENTOS O GAS, ANTES
DE ENTRAR AL ACTUADOR PASA POR UNA VALVULA
SIGMA.
LAS MARCAS DE LOS ACTUADORES MAS COMUNES: EPN,
CAMERON, FIP, BAKER, SAFOG, EPN GRAY, FLOOCON,
HALLIBURTON, OTIS, SAFOCO WKM, ETC.
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
3
9
8
BAJANTE #2
BAJANTE #1
VALVULA DE
SEGURIDAD
SUPERFICIAL
SSV
1
VALVULA DE 1/2
CHISMOSO
19 A
13
12
11
10
17
16
15
14
18
19
PISO DE PRODUCCIN
18 A
VALVULA No. 3 .
VALVULA DE SONDEO.
ESTA VALVULA VA COLOCADA EN LA PARTE
SUPERIOR DE LA CRUCETA, ES LA QUE NOS
SIRVE
PARA
COMUNICARNOS
EN
FORMA
VERTICAL DE ARRIBA HASTA DONDE SE
REQUIERA EN EL INTERIOR DEL POZO.
ES UNA VALVULA DE BLOQUEO MANUAL
COLOCADA SOBRE LA TUBERIA DE PRODUCCION,
EN LA PARTE SUPERIOR DEL ARBOL DE
VALVULAS.
TAMBIEN SE LLAMA VALVULA DE PRUEBA.
SIRVE PARA BLOQUEAR O ALINEAR LA LINEA DE
PRODUCCION ( T.P. ) HACIA LA TOMA DE
PRESION DE LA T.P., TOMA DE MUESTRA,
TAMBIEN PARA PRESIONAR HIDRAULICAMENTE
LA TUBERIA DE PRODUCCION.
SE
UTILIZA
PARA
MUCHOS
TIPOS
DE
OPERACIONES EN LOS CUALES HAY QUE
INTRODUCIR
HERRAMIENTAS
HACIA
EL
INTERIOR DEL POZO, PARA COLOCAR O RETIRAR
VALVULAS DE BN O SUS DIFERENTES TIPOS DE
REGISTROS.
POR EJEMPLO PODEMOS MENCIONAR EQUIPOS
LINEA DE ACERO Y EQUIPOS TUBERIA FLEXIBLE,
CON TODOS SUS ACCESORIOS, ETC.
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
VALVULA DE SONDEO
9
8
BAJANTE #2
BAJANTE #1
1
VALVULA DE 1/2
CHISMOSO
19 A
13
12
11
10
17
16
15
14
18
19
PISO DE PRODUCCIN
18 A
VALVULAS No. 4 Y 9 .
ESTRANGULADOR DE FLUJO.
SON DISPOSITIVOS MECANICOS INSTALADOS
EN LAS BAJANTES DE LOS POZOS, CON EL FIN DE
TENER UN CONTROL DE GASTO DE PRODUCCION.
ASIMISMO,
CUANDO
SE
SELECCIONA
EL
DIAMETRO DEL ESTRANGULADOR ADECUADO, SE
EVITA QUE LAS FLUCTUACIONES DE PRESION
CORRIENTE
ABAJO
DEL
ESTRANGULADOR
AFECTEN LA PRESION EN LA CABEZA DEL POZO Y
EN ESTA FORMA LOS RITMOS DE FLUJO.
ESTAS VALVULAS DE CONTROL,
LAS CUALES
CORTAN EL FLUJO EN ANGULO, LLEVAN UN
ACTUADOR MECANICO MANUAL POR MEDIO DEL
CUAL SE HACE GIRAR EL ACTUADOR ABRIENDO
O CERRANDO EL PASO DEL FLUJO A TRAVES DE
LAS COMPUERTAS DE PORCELANA.
LAS MARCAS DE LOS ESTRANGULADORES MAS
COMUNES: WILLIS, CAMERON, INTERNACIONAL,
MASTER FLOW, FLOOCON, HYDRILL, FIP, ETC.
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
ESTRANGULADOR
BAJANTE No 2
3
9
8
BAJANTE #2
BAJANTE #1
1
VALVULA DE 1/2
CHISMOSO
19 A
13
12
11
10
17
16
15
14
18
19
PISO DE PRODUCCIN
18 A
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
ESTRANGULADOR
BAJANTE No 1
3
9
8
BAJANTE #2
BAJANTE #1
1
VALVULA DE 1/2
CHISMOSO
19 A
13
12
11
10
17
16
15
14
18
19
PISO DE PRODUCCIN
18 A
VALVULAS No. 5, 6, 7 Y 8.
VALVULAS LATERALES.
SON LAS VALVULAS QUE ESTAN UBICADAS EN LAS
SALIDAS LATERALES DE LA CRUCETA DEL MEDIO
ARBOL DE VALVULAS Y SON LAS QUE SIRVEN PARA
CONTROLAR LA DESCARGA DEL POZO.
SE ABREN Y SE CIERRAN MANUALMENTE.
SON VALVULAS DE PASO COMPLETO CONTINUADO, NO
PRODUCE TURBULENCIA, SU FLUJO ES LAMINAR Y NO
PRODUCE RESTRICCION.
SIRVEN PARA BLOQUEAR ( CERRAR ) CUANDO SE SACA
DE OPERACIN EL POZO O SE CIERRA EL POZO POR
VALVULAS LATERALES.
EN ALGUNOS CASOS LAS VALVULAS LATERALES SON
ACTUADAS
NEUMATICAMENTE
POR
MEDIO
DE
ACTUADORES, RAZON POR LA CUAL EXISTEN MODULOS
INDIVIDUALES DE CONTROL DE POZO QUE CONTIENEN
UNA VALVULA VERSA ADICIONAL, CON UNA PERILLA
PARA MANDAR ABRIR O CERRAR ESTAS VALVULAS ( EN
EL MODULO ESTA COMO VALVULA DE ALA ).
HAY DOS TIPOS DE MODULOS: LOS MODULOS SIMPLES
Y LOS MODULOS DOBLES.
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
VALVULA LATERAL
EXTERIOR
BAJANTE No 2
3
9
8
BAJANTE #2
BAJANTE #1
1
VALVULA DE 1/2
CHISMOSO
19 A
13
12
11
10
17
16
15
14
18
19
PISO DE PRODUCCIN
18 A
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
VALVULA LATERAL
INTERIOR
3BAJANTE No 2
9
8
BAJANTE #2
BAJANTE #1
1
VALVULA DE 1/2
CHISMOSO
19 A
13
12
11
10
17
16
15
14
18
19
PISO DE PRODUCCIN
18 A
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
VALVULA LATERAL
INTERIOR
BAJANTE No3 1
9
8
BAJANTE #2
BAJANTE #1
1
VALVULA DE 1/2
CHISMOSO
19 A
13
12
11
10
17
16
15
14
18
19
PISO DE PRODUCCIN
18 A
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
VALVULA LATERAL
EXTERIOR
BAJANTE No 1
9
8
BAJANTE #2
BAJANTE #1
1
VALVULA DE 1/2
CHISMOSO
19 A
13
12
11
10
17
16
15
14
18
19
PISO DE PRODUCCIN
18 A
VALVULAS No. 10, 11, 12, 13.
VALVULAS LATERALES DE TR - 9 5/8.
ESTAS SON VALVULAS QUE VAN COLOCADAS A
LAS SALIDAS LATERALES DE LA TR 9 5/8.
EN UNA LATERAL DE LA TR ESTA INSTALADA LA
INYECCION DEL GAS LIFT O BN,
DE 2 DE
DIAMETRO.
SIRVEN PARA CONTROLAR LA INYECCION DEL
GAS BN.
SE ABREN Y SE CIERRAN MANUALMENTE.
SON
VALVULAS
DE
PASO
COMPLETO
CONTINUADO, NO PRODUCE TURBULENCIA, SU
FLUJO ES LAMINAR Y NO PRODUCE RESTRICCION.
SIRVEN PARA BLOQUEAR ( CERRAR ) CUANDO SE
SACA DE OPERACIN EL POZO ( SE CIERRA LA
INYECCION DEL GAS BN ) .
EN EL OTRO EXTREMO DE LA TR, LAS DOS
VALVULAS LATERALES ESTAN CERRADAS Y TIENE
COLOCADA UNA BRIDA CIEGA ORIGINAL ( DE
FABRICA ).
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
3
9
8
19 A
VALVULA
EXTERIOR
VALVULA DE 1/2
TR
13
12
11
10
17
16
15
14
BAJANTE #2
BAJANTE #1
CHISMOSO
18
19
PISO DE PRODUCCIN
18 A
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
3
9
8
VALVULA
INTERIOR
TR
BAJANTE #2
BAJANTE #1
VALVULA DE 1/2
CHISMOSO
19 A
13
12
11
10
17
16
15
14
18
19
PISO DE PRODUCCIN
18 A
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
3
9
19 A
VALVULA
INTERIOR
TR
BAJANTE #2
BAJANTE #1
1
VALVULA DE 1/2
CHISMOSO
13
12
11
10
17
16
15
14
18
19
PISO DE PRODUCCIN
18 A
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
3
9
19 A
VALVULA
EXTERIOR
TR
BAJANTE #2
BAJANTE #1
1
VALVULA DE 1/2
CHISMOSO
13
12
11
10
17
16
15
14
18
19
PISO DE PRODUCCIN
18 A
VALVULAS No. 14, 15, 16, 17.
VALVULAS LATERALES DE TR - 13 3/8.
ESTAS SON VALVULAS QUE VAN COLOCADAS A
LAS SALIDAS LATERALES DE LA TR 13 3/8.
SE ABREN Y SE CIERRAN MANUALMENTE.
SON
VALVULAS
DE
PASO
COMPLETO
CONTINUADO, NO PRODUCE TURBULENCIA, SU
FLUJO
ES
LAMINAR
Y
NO
PRODUCE
RESTRICCION.
EN LOS DOS EXTREMOS DE LA TR, TODAS LAS
CUATRO
VALVULAS
LATERALES
ESTAN
CERRADAS Y TIENE COLOCADA
UNA BRIDA
CIEGA ORIGINAL ( DE FABRICA ).
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
3
9
8
BAJANTE #2
BAJANTE #1
1
VALVULA DE 1/2
CHISMOSO
19 A
13
12
11 VALVULA
10
17
16
15
EXTERIOR
TR
14
18
19
PISO DE PRODUCCIN
18 A
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
3
9
8
BAJANTE #2
BAJANTE #1
1
VALVULA DE 1/2
CHISMOSO
19 A
13
12
17
16
VALVULA
11
10
INTERIOR
TR
15
14
18
19
PISO DE PRODUCCIN
18 A
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
3
9
8
BAJANTE #2
BAJANTE #1
1
VALVULA DE 1/2
CHISMOSO
13
17
19 A
VALVULA
12
INTERIOR
TR
16
11
10
15
14
18
19
PISO DE PRODUCCIN
18 A
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
3
9
8
BAJANTE #2
BAJANTE #1
1
VALVULA DE 1/2
CHISMOSO
VALVULA
12
13
EXTERIOR
TR
17
19 A
16
11
10
15
14
18
19
PISO DE PRODUCCIN
18 A
VALVULA No. 18 Y 19.
BAJANTE No. 1 Y 2.
VALVULA MACHO DE BLOQUEO CON
DUOCHECK.
HACIA CABEZAL DE GRUPO.
ES UNA VALVULA DE BOLA TIPICA ES LA
VALVULA DE MACHO, QUE CONSISTE EN UNA
FORMA CILINDRICA CON UN ORIFICIO
TRANSVERSAL
IGUAL
AL
DIAMETRO
INTERIOR DE LA TUBERIA.
EL MACHO AJUSTA EN EL CUERPO DE LA
VALVULA Y TIENE UN MOVIMIENTO DE GIRO
DE 90.
SE UTILIZA GENERALMENTE EN EL CONTROL
MANUAL TODO-NADA, DE LIQUIDOS O GASES
Y EN REGULACION DE CAUDAL.
ESTA VALVULA FUNCIONA:
CERRADO TOTALMENTE.
LA VALVULA TIPO MACHO SE EMPLEA
PRINCIPALMENTE
EN
EL
CONTROL
DE
CAUDAL DE FLUIDOS NEGROS ( ACEITE
CRUDO ), O BIEN EN FLUIDOS CON GRAN
PORCENTAJE DE SLIDOS EN SUSPENSIN.
ESTA VALVULA SU DESCARGA ES HACIA EL
CABEZAL DE GRUPO.
ABIERTO
VALVULA DE BOLA TIPICA
ES LA VALVULA MACHO
VALVULA DE RETENCION O
CHECK
DISEADAS
PARA
PREVENIR
EL
FLUJO
INVERSO,
OPERA
AUTOMATICAMENTE.
ELEMENTO EMPLEADO PARA
DIRIGIR EL FLUIDO QUE SE
MANEJA SIEMPRE EN UN
SOLO SENTIDO.
ESTOS
ELEMENTOS
SIEMPRE
TRAEN
UNA
FLECHA
INDICANDO
EL
SENTIDO DEL FLUJO.
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
3
9
8
BAJANTE #2
BAJANTE #1
1
VALVULA DE 1/2
CHISMOSO
19 A
13
12
11
17
16
15
10VALVULA MACHO
CON DUOCHEK
BAJANTE No 2
CABEZAL DE GRUPO
14
18
19
PISO DE PRODUCCIN
18 A
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
3
9
8
BAJANTE #2
BAJANTE #1
1
VALVULA DE 1/2
CHISMOSO
VALVULA MACHO
CON DUOCHEK 13
BAJANTE No 1
CABEZAL DE GRUPO
17
19 A
12
11
10
16
15
14
18
19
PISO DE PRODUCCIN
18 A
VALVULA No. 18A Y 19A.
BAJANTE No. 1 Y 2.
VALVULA MACHO DE BLOQUEO.
HACIA EL CABEZAL DE PRUEBA.
ES UNA VALVULA DE BOLA TIPICA ES LA
VALVULA DE MACHO, QUE CONSISTE EN
UNA FORMA CILINDRICA CON UN ORIFICIO
TRANSVERSAL
IGUAL
AL
DIAMETRO
INTERIOR DE LA TUBERIA.
EL MACHO AJUSTA EN EL CUERPO DE LA
VALVULA Y TIENE UN MOVIMIENTO DE
GIRO DE 90.
SE
UTILIZA
GENERALMENTE
EN
EL
CONTROL
MANUAL
TODO-NADA,
DE
LIQUIDOS O GASES Y EN REGULACION DE
CAUDAL.
ESTA VALVULA FUNCIONA:
CERRADO TOTALMENTE.
LA VALVULA TIPO MACHO SE EMPLEA
PRINCIPALMENTE EN EL CONTROL DE
CAUDAL DE FLUIDOS NEGROS ( ACEITE
CRUDO ), O BIEN EN FLUIDOS CON GRAN
PORCENTAJE DE SLIDOS EN SUSPENSIN.
ESTA VALVULA SU DESCARGA ES HACIA EL
CABEZAL DE PRUEBA.
ABIERTO
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
3
9
8
BAJANTE #2
BAJANTE #1
1
VALVULA DE 1/2
CHISMOSO
13
17
19 A
12
16
11
10
15
VALVULA MACHO
14
BAJANTE No 2
CABEZAL DE PRUEBA
18
19
PISO DE PRODUCCIN
18 A
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
3
9
8
BAJANTE #2
BAJANTE #1
1
VALVULA DE 1/2
CHISMOSO
13
VALVULA MACHO
BAJANTE No 1
17
CABEZAL DE PRUEBA
19 A
12
11
10
16
15
14
18
19
PISO DE PRODUCCIN
18 A
ACCESORIOS
ADICIONALES DEL
POZO.
TAPON BONETE DE LA T.P. DEL POZO.
MANOMETRO DE T.P.
VALVULA DE MEDIO ARBOL PULG.
VALVULA INTEGRAL.
TOMA DE PRESION DE LA BAJANTE.
( CHISMOSO ).
CRUCETA.
YUGOS OPRESORES.
BAJANTES.
MANOMETROS DE BAJANTES.
TAPON BONETE DE LA T.P. DEL
POZO.
SU FUNCION ES TAPAR EL
DUCTO SUPERIOR Y PROTEGER
LA ROSCA DE LA CUERDA.
SE CIERRA LA VALVULA DE
SONDEO.
SE RETIRA EL BONETE.
PARA INSTALAR LOS EQUIPOS Y
REALIZAR LOS DIFERENTES
TIPOS DE REGISTROS DE
GEOFISICA, LINEA DE ACERO,
HALLIBURTON, ETC.
TAPON BONETE DE LA T.P. DEL
POZO.
BONETE DE
LA T.P.
MANOMETRO
EN T.P. DEL POZO.
INSTRUMENTO
EMPLEADO PARA MEDIR
LA PRESION INTERIOR
EN TUBERIAS.
UBICADO
EN LA CABEZA
DEL POZO PARA MEDIR
LA PRESION DE LA T.P.
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
MANOMETRO
PRESION T P
3
9
8
BAJANTE #2
BAJANTE #1
1
VALVULA DE 1/2
CHISMOSO
19 A
13
12
11
10
17
16
15
14
18
19
PISO DE PRODUCCIN
18 A
VALVULA DE MEDIO ARBOL.
DIAMETRO DE PULGADA.
ESTA COLOCADA EN EL MEDIO ARBOL DE
VALVULAS DEL POZO.
TERMINO COMUN PARA IDENTIFICAR A LA
VALVULA MANUAL QUE CONDUCE LA SEAL
HIDRAULICA DE 3,300 PSI AL ACTUADOR
DE LA VALVULA SUBSUPERFICIAL SSSV O
VALVULA DE TORMENTA.
ES UNA VALVULA
PULGADA.
ESTA CONECTADA AL MODULO INDIVIDUAL
DE LA CONSOLA BAKER.
SE
LE
APLICA
UNA
PRESION
DE
ALREDEDOR DE 3,200 A 3,500 PSIG.
( PRESION DE ACEITE LUBRICANTE ) PARA
MANTENER ABIERTA LA VALVULA DE
TORMENTA.
SI POR ALGUNA RAZON BAJA LA PRESION,
LA VALVULA DE TORMENTA CERRARA.
INMEDIATAMENTE.
DE
AGUJA
DE
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
3
9
8
VALVULA DE4 PULG
5
ALIMENTACION
HIDRAULICA
BAJANTE #2
BAJANTE #1
HACIA VALVULA
DE TORMENTA
CHISMOSO
19 A
13
12
11
10
17
16
15
14
18
19
PISO DE PRODUCCIN
18 A
VALVULA INTEGRAL
DEL ARBOL.
SU FUNCION ES CERRAR LA VALVULA
CUANDO SE REQUIERA:
SIN INTERRUMPIR EL FLUJO Y SIN
PERDIDA DE PRODUCCION.
CAUSAS PARA CERRAR LA VALVULA.
CAMBIAR EN MEDIO ARBOL
LA
VALVULA DE AGUJA DE PULG.
DAADA.
POR FUGA EN LOS CONECTORES DE
TIUBING. ETC.
INFORMACION ANTES DE CERRAR LA
VALVULA INTEGRAL:
ENTRAMPAR LA VALVULA SSV.
CERRAR LA VALVULA INTEGRAL.
SACAR DE OPERACIN EN LA CONSOLA
BAKER CAC EL MODULO INDIVIDUAL
DE ESE POZO.
BAJANTES
DEL POZO
TERMINO
DE
USO
COMUN
EN
LA
INDUSTRIA
PETROLERA
PARA
IDENTIFICAR
LA
TUBERIA
QUE
TRANSPORTA LA PRODUCCION DE UN
POZO DEL MEDIO ARBOL A LOS CABEZALES
DE PRUEBA Y GRUPO.
ESTANDO PARADO FRENTE A LA VALVULA
MAESTRA, LA BAJANTE No. 1 ES AQUELLA
QUE ENCUENTRA AL LADO IZQUIERDO Y LA
BAJANTE No. 2 AL LADO DERECHO.
SON LAS LINEAS QUE ESTAN HUBICADAS
EN CADA BRAZO DEL POZO O ARBOL DE
VALVULAS.
TAMBIEN
LLAMADAS
LINEAS
DE
ESCURRIMIENTO.
LAS BAJANTES ESTAN INTEGRADAS POR:
DOS VALVULAS LATERALES ( INTERIOR Y
EXTERIOR ).
UN ESTRANGULADOR.
UNA TOMA DE PRESION CON MANOMETRO.
UNA TOMA DE MUESTREO.
UNA
TOMA
DE
PRESION
PARA
EL
CHISMOSO.
UN DUOCHEK.
UNA VALVULA MACHO DE BLOQUEO HACIA
EL CABEZAL DE GRUPO.
UNA VALVULA MACHO DE BLOQUEO HACIA
EL CABEZAL DE PRUEBA.
MANOMETRO
DE LAS BAJANTES.
INSTRUMENTO
EMPLEADO PARA MEDIR
LA PRESION INTERIOR
EN
TUBERIAS
Y
RECIPIENTES.
UBICADO
EN LA CABEZA
DEL POZO PARA MEDIR
LA PRESION DE LA T.P.
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
ACCESORIOS DE UNA BAJANTE
3
9
8
MANOMETRO
INDICADOR
DE PRESION
BAJANTE No 2
BAJANTE # 2
BAJANTE # 1
1
VALVULA DE 1/2
19 A
13
12
11
10
17
16
15
14
18
19
PISO DE PRODUCCIN
CABEZAL COMPACTO DEL ARBOL DE VALVULAS
18 A
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
MANOMETRO
PRESION T P
3
9
8
BAJANTE #2
BAJANTE #1
1
VALVULA DE 1/2
CHISMOSO
19 A
13
12
11
10
17
16
15
14
18
19
PISO DE PRODUCCIN
18 A
CHISMOSO O
TOMA DE PRESION EN LA
BAJANTE DEL POZO.
ES UN TERMINO VULGAR DE USO COMUN
QUE IDENTIFICA A LA VALVULA DE LA
TOMA DE PRESION EN LA BAJANTE DE UN
POZO.
ES UN NIPLE Y UNA VALVULA DE AGUJA DE
PULGADA. ( Y ESTA COLOCADO EN
AMBAS BAJANTES ).
ESTA PRESION ALIMENTA AL PILOTO DA.
DEL MODULO INDIVIDUAL, DE LA CONSOLA
BAKER.
DA SIGNIFICA: DISPARO AUTOMATICO.
EL PILOTO DA CONSTA DE DOS DISPAROS.
DIAL DEL PSH EN EL MODULO INDIVIDUAL
CON ESCALA GRADUADA EN PSI O KG
PARA FIJAR EL VALOR DE DISPARO POR
ALTA PRESION DE LA BAJANTE DEL POZO.
DIAL DEL PSL EN EL MODULO INDIVIDUAL
CON ESCALA GRADUADA EN PSI O KG PARA
FIJAR EL VALOR DE DISPARO POR BAJA
PRESION DE LA BAJANTE DEL POZO.
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
3
9
8
BAJANTE #2
BAJANTE #1
CHISMOSO
BAJANTE No 2
1
VALVULA DE 1/2
19 A
13
12
11
10
17
16
15
14
18
19
PISO DE PRODUCCIN
18 A
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
3
9
8
BAJANTE #2
BAJANTE #1
CHISMOSO
1
BAJANTE No 1
VALVULA DE 1/2
19 A
13
12
11
10
17
16
15
14
18
19
PISO DE PRODUCCIN
18 A
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
9
8
BAJANTE #2
BAJANTE # 1
1
VALVULA DE 1/2
19 A
13
12
11
10
17
16
15
14
18
19
PISO DE PRODUCCIN
18 A
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
3
8
BAJANTE #1
BAJANTE # 2
1
VALVULA DE 1/2
19 A
13
12
11
10
17
16
15
14
18
19
PISO DE PRODUCCIN
18 A
CRUCETA.
ES UNA DE LAS PARTES IMPORTANTES QUE
INTEGRAN EL MEDIO ARBOL DE VALVULAS.
ESTE ELEMENTO VA COLOCADO ARRIBA DE
LA VALVULA SUPERFICIAL DE SEGURIDAD,
SSV.
TIENE CUATRO COMUNICACIONES.
POR UNA DE ELLAS PARTE ( INFERIOR )
RECIBE EL FLUJO DEL POZO.
EL CUAL SE PUEDE DESVIAR HACIA
ALGUNAS
DE
LAS
DOS
SALIDAS
LATERALES.
O
SI
SE
BLOQUEAN
LAS
SALIDAS
LATERALES SE PUEDE DESVIAR HACIA LA
PARTE SUPERIOR,
LA
SALIDA
SUPERIOR
DONDE
VA
COLOCADA LA VALVULA DE SONDEO Y
TOMA DE PRESION DE LA TP.
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
CRUCETA
3
9
8
BAJANTE # 2
BAJANTE # 1
1
VALVULA DE 1/2
19 A
13
12
11
10
17
16
15
14
18
19
PISO DE PRODUCCIN
18 A
YUGOS OPRESORES
SU FUNCION ES CENTRAR.
FIJAR.
Y MANTENER EN POSICION
FIRME LA BOLA COLGADORA DE
LA T.P. EN SU NIDO.
EL ARBOL DE VALVULAS
O ARBOL DE NAVIDAD
ESTA INTEGRADO POR:
1.-CABEZAL DEL ARBOL DE VALVULAS.
CONTENIENDO LAS SIGUIENTES PARTES:
VALVULA MAESTRA.
VALVULA DE SEGURIDAD SUPERFICIAL
SSV.
CRUCETA.
VALVULA DE SONDEO.
ESTRANGULADORES DE FLUJO.
VALVULAS LATERALES.
2.-CABEZAL COMPACTO DEL ARBOL DE
VALVULAS.
CONTENIENDO LAS SIGUIENTES PARTES:
TR DE 13 3/8.
TR DE 9 5/8.
TR DE 4 .
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
CABEZAL DEL ARBOL DE VALVULAS
3
9
8
BAJANTE # 2
BAJANTE # 1
1
VALVULA DE 1/2
19 A
13
12
11
10
17
16
15
14
18
19
PISO DE PRODUCCIN
18 A
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
3
9
8
BAJANTE # 2
BAJANTE # 1
1
VALVULA DE 1/2
19 A
13
12
11
10
17
16
15
14
18
19
PISO DE PRODUCCIN
CABEZAL COMPACTO DEL ARBOL DE VALVULAS
18 A
COMPONENTES PARA INSTALAR
TOMAS DE LAS BAJANTES
TRES TREDOLES DE PULG. SOLDABLES
POR UN EXTREMO Y ROSCA ESTNDAR
INTERNA POR EL OTRO EXTREMO. ( ESTOS
SON PARA SOLDARLOS A LAS BAJANTES ).
TRES NIPLES CON ROSCA ESTERNA
ESTNDAR DE PULG. POR AMBOS
LADOS.
TRES VALVULAS DE AGUJA DE PULG.
UN MANOMETRO.
MATERIAL NECESARIO PARA INSTALAR:
UNA
UNA
UNA
TOMA
TOMA
TOMA
DE
DE
DE
PRESION.
MUESTREO.
SEAL PARA EL CHISMOSO.
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
ACCESORIOS DE UNA BAJANTE
TREDOLES DE 1 / 2
SOLDABLES DE UN
4
EXTREMO Y
5
ROSCADO DEL
OTRO EN
BAJANTE No 2
3
9
8
BAJANTE # 2
BAJANTE # 1
1
VALVULA DE 1/2
19 A
13
12
11
10
17
16
15
14
18
19
PISO DE PRODUCCIN
CABEZAL COMPACTO DEL ARBOL DE VALVULAS
18 A
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
ACCESORIOS DE UNA BAJANTE
3
9
8
BAJANTE # 2
BAJANTE # 1
CHISMOSO
BAJANTE No 2
1
VALVULA DE 1/2
19 A
13
12
11
10
17
16
15
14
18
19
PISO DE PRODUCCIN
CABEZAL COMPACTO DEL ARBOL DE VALVULAS
18 A
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
ACCESORIOS DE UNA BAJANTE
3
9
8
BAJANTE # 2
BAJANTE # 1
TOMA DE
MUESTRAS
BAJANTE No 2
1
VALVULA DE 1/2
19 A
13
12
11
10
17
16
15
14
18
19
PISO DE PRODUCCIN
CABEZAL COMPACTO DEL ARBOL DE VALVULAS
18 A
DIAGRAMA DE UN RBOL DE VALVULAS
TIPO T
ACCESORIOS DE UNA BAJANTE
3
9
8
MANOMETRO
INDICADOR
DE PRESION
BAJANTE No 2
BAJANTE # 2
BAJANTE # 1
1
VALVULA DE 1/2
19 A
13
12
11
10
17
16
15
14
18
19
PISO DE PRODUCCIN
CABEZAL COMPACTO DEL ARBOL DE VALVULAS
18 A
FIN
DE
LA PRESENTACION
DE LOS COMPONENTES
Y
ACCESORIOS
PRINCIPALES DE UN
POZO PETROLERO.
