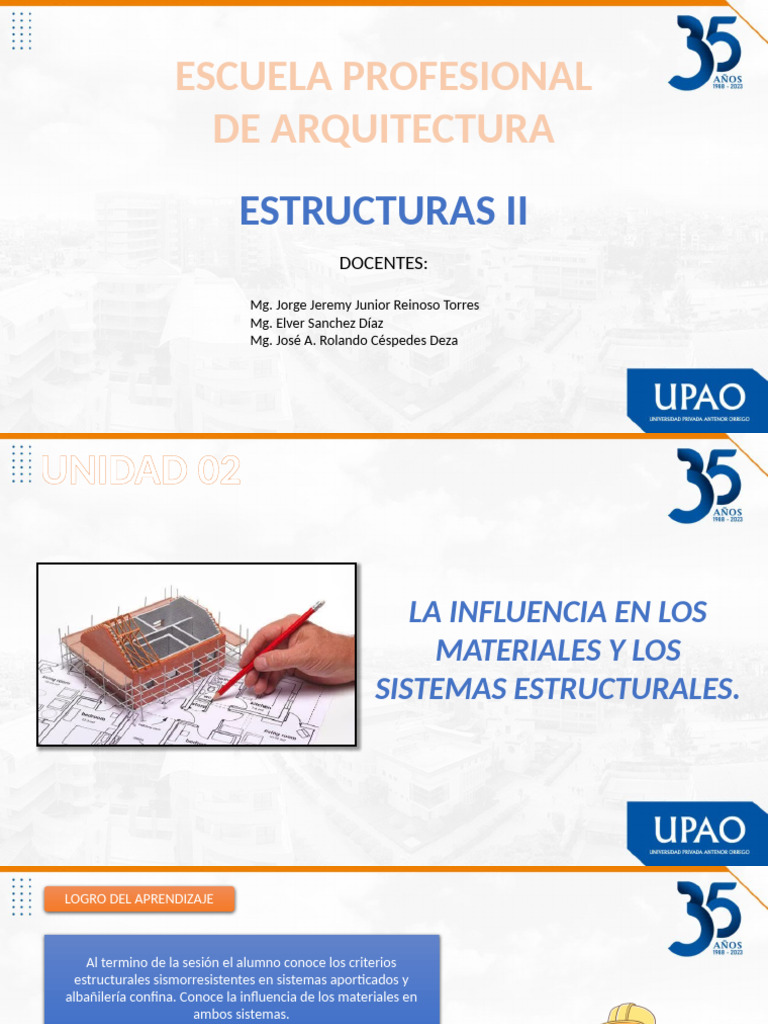

ESCUELA PROFESIONAL
DE ARQUITECTURA
ESTRUCTURAS II
DOCENTES:
Mg. Jorge Jeremy Junior Reinoso Torres
Mg. Elver Sanchez Díaz
Mg. José A. Rolando Céspedes Deza
UNIDAD 02
LA INFLUENCIA EN LOS
MATERIALES Y LOS
SISTEMAS ESTRUCTURALES.
LOGRO DEL APRENDIZAJE
Al termino de la sesión el alumno conoce los criterios
estructurales sismorresistentes en sistemas aporticados y
albañilería confina. Conoce la influencia de los materiales en
ambos sistemas.
CONTENIDO DE LA SESION
• Concepción Estructural
• Criterios de Estructuración en sistemas estructurales aporticados.
• Criterios de Estructuración en sistemas estructurales de Albañilería
Confinada.
• Influencia de los materiales en ambos sistemas estructurales.
PRUEBA DIAGNÓSTICA
RESPONDEMOS EN EL
FORO SEMANA 11
TIEMPO MÁXIMO:
10 MINUTOS
CONCEPCIÓN ESTRUCTURAL
¿Qué se entiende por
concepción
estructural? La concepción estructural implica la
organización de los elementos que
conforman una estructura,
considerando aspectos como la
resistencia, estabilidad, distribución
de cargas y selección de materiales. El
objetivo es asegurar la seguridad y
funcionalidad de la construcción,
garantizando su capacidad para
soportar las cargas a las que estará
expuesta.
CONCEPCION ESTRUCTURAL:
• La estructura debe ser capaz de resistir las cargas verticales y horizontales a las que estará
expuesta, como el peso propio, las cargas vivas (personas, mobiliario), las cargas muertas
Resistencia y estabilidad: (equipamiento fijo) y las cargas sísmicas o de viento. Además, debe ser estable y evitar
movimientos o deformaciones excesivas.
• La carga debe ser distribuida de manera adecuada entre los diferentes elementos
Distribución de cargas: estructurales para evitar puntos de concentración de esfuerzos. Esto implica un diseño
equilibrado que considere la geometría y la rigidez de los elementos.
• Los materiales utilizados en la estructura deben tener las propiedades mecánicas
Selección de materiales : adecuadas para resistir las cargas y condiciones ambientales a las que estará expuesta. Por
ejemplo, el acero se utiliza comúnmente por su resistencia y ductilidad, mientras que el
concreto es valorado por su capacidad de resistir compresión.
• Se busca lograr una estructura que sea eficiente en términos de materiales y costos. Esto
Eficiencia estructural: implica minimizar la cantidad de material utilizado sin comprometer la seguridad y
funcionalidad de la construcción.
CRITERIOS DE ESTRUCTURACIÓN
EN SISTEMAS ESTRUCTURALES
APORTICADOS.
Se busca distribuir las cargas verticales y horizontales de manera
adecuada entre los elementos estructurales del sistema aporticado.
Esto implica una distribución equilibrada de las cargas en las
columnas, vigas y losas, para evitar concentraciones de esfuerzos y
asegurar una respuesta estructural eficiente. En los sistemas aporticados
• Distribución de cargas: de concreto armado, se utilizan
criterios de estructuración para
Los elementos estructurales, como columnas y vigas, se dimensionan diseñar y organizar los elementos
teniendo en cuenta las cargas a las que estarán sometidos. Se que componen el sistema. Estos
consideran factores como la resistencia del concreto, la resistencia criterios se basan en
del acero de refuerzo, las condiciones de carga y las restricciones de
consideraciones de resistencia,
deformación.
estabilidad y comportamiento
• Dimensionamiento de los elementos:
sísmico. A continuación, se
presentan algunos de los criterios
Se deben establecer criterios para el detallado y anclajes de los
elementos estructurales, asegurando una correcta transferencia de de estructuración más comunes:
cargas y resistencia a los esfuerzos. Esto implica el diseño de
conexiones entre columnas, vigas y losas, así como la consideración
de elementos de refuerzo, como estribos y ganchos.
• Detallado y anclajes:
SEPARACION ENTRE COLUMNAS
La distancia máxima entre
columnas en sistemas aporticados
de concreto armado también
puede variar según diversos
factores, como la carga aplicada,
la geometría del edificio y las
regulaciones locales de
construcción. Sin embargo,
existen algunas consideraciones
generales a tener en cuenta:
Capacidad de Espacio de uso Requisitos
carga y funcionalidad normativos
Es fundamental tener en cuenta que la distancia máxima
entre columnas debe ser evaluada y determinada por un
ingeniero estructural durante el proceso de diseño. Cada
proyecto tiene sus propias consideraciones y
requerimientos específicos, por lo que es recomendable
contar con la orientación de un profesional calificado
para garantizar una estructura segura y funcional.
RECOMENDACIONES
La distancia entre columnas en sistemas
aporticados puede ser variable. La distancia entre
columnas afectará drásticamente a sus • La columna siempre debe ser mas
dimensiones. fuerte que una viga.
• El ancho mínimo en columnas y
VIGA vigas es 25 cm.
• La norma peruana E.060
CONCRETO ARMADO – RNE, nos
indica los requisitos mínimos para
el diseño de estos elementos.
• Tener en cuenta la cantidad de
COLUMNA
COLUMNA
niveles. Entre mas niveles existe
en una edificación, las columnas
del primer piso se verán más
afectadas.
DISTANCIA VARIABLE
PRACTIQUEMOS:
Debemos guardar relación entre las dimensiones de la viga y columnas,
con el fin de tener columna fuerte y viga débil.
VIGA 30 cm VIGA 70 cm
COLUMNA
COLUMNA
COLUMNA
COLUMNA
3 metros 3 metros
25 cm 25 cm 25 cm 25 cm
PRACTIQUEMOS:
El ancho mínimo es de 25 cm en columnas y vigas.
VIGA 20 cm VIGA 20 cm
COLUMNA
COLUMNA
COLUMNA
COLUMNA
3 metros 3 metros
15 cm 15 cm 25 cm 25 cm
PRACTIQUEMOS:
El dimensionamiento de las columnas depende en la mayoría de casos de
la separación que existe entre ellas y a la carga de servicio.
VIGA 25 cm VIGA 50 cm
COLUMNA
COLUMNA
COLUMNA
COLUMNA
5 metros 5 metros
25 cm 25 cm 45 cm 45 cm
PRACTIQUEMOS:
Las vigas en voladizo deberán tener armonía en sus uniones y recordar que vigas
que cargan otras vigas en volados, deben tener una sección mayor o igual,
VIGA 25 cm 25 cm VIGA 25 cm
VIGA
VIGA
COLUMNA
COLUMNA
COLUMNA
variable variable variable
25 cm 30 cm 25 cm
CRITERIOS DE ESTRUCTURACIÓN
EN SISTEMAS ESTRUCTURALES
ALBAÑILERÍA CONFINADA.
Es importante considerar la distribución adecuada de las cargas a
través de los elementos de concreto armado y los muros de
albañilería. Los elementos de concreto armado, como las columnas y
vigas, deben ser dimensionados y ubicados estratégicamente para
transmitir las cargas a los muros confinantes de manera eficiente. La albañilería confinada es un
• Distribución de cargas: sistema estructural que combina
muros de albañilería y elementos
Los muros de albañilería deben ser dimensionados adecuadamente de concreto armado para mejorar
para resistir las cargas laterales, como las fuerzas sísmicas y el viento. la resistencia y estabilidad de una
Se deben considerar aspectos como la altura del muro, el espesor de estructura. Algunos de los
la albañilería, la resistencia del material y la presencia de aberturas
criterios de estructuración que se
en el muro.
deben tener en cuenta en el
• Dimensionamiento de los muros:
diseño y construcción de la
albañilería confinada son los
Para mejorar la resistencia y capacidad de deformación de los muros
de albañilería, se deben incorporar refuerzos adecuados. Esto puede siguientes:
incluir barras de acero embebidas en los morteros de las juntas
horizontales y verticales, así como refuerzos horizontales y verticales
adicionales en puntos críticos.
• Refuerzo de los muros:
LIMTACIONES
• Una sección transversal preferentemente
simétrica
• Continuidad vertical hasta la
cimentación.
• Una longitud mayor o igual a 1,20 m para
ser considerados como contribuyentes en
la resistencia a las fuerzas horizontales.
• Longitudes preferentemente uniformes
en cada dirección.
• Que quede enmarcado en sus cuatro
lados por elementos de concreto armado
verticales (columnas) y horizontales
(vigas soleras), aceptándose la
cimentación de concreto como elemento
de confinamiento horizontal para el caso
de los muros ubicados en el primer piso.
SEPARACION ENTRE COLUMNAS
• La distancia máxima centro a centro
entre las columnas de
confinamiento sea dos veces la
distancia entre los elementos
horizontales de refuerzo y no mayor
que 5m.
• El espesor mínimo de las columnas y solera
será igual al espesor efectivo del muro.
• Cuando se utilice refuerzo horizontal en los
muros confinados, las varillas de refuerzo
penetrarán en las columnas de
confinamiento por lo menos 12,50 cm y
terminarán en gancho a 90°, vertical de 10
cm de longitud.
Es fundamental tener en cuenta que las previsiones
contenidas en la norma E.070 ALBAÑILERÍA CONFINADA
RNE aplican para edificaciones hasta de cinco pisos o 15
m de altura.
PRACTIQUEMOS:
¿Cuánto es la dimensión máxima entre ejes de columnas para un muro de
albañilería confinada?
VIGA 20 cm VIGA 20 cm
COLUMNA
COLUMNA
COLUMNA
COLUMNA
7 metros 4 metros
25 cm 25 cm 25 cm 25 cm
PRACTIQUEMOS:
¿Cuánto es la dimensión mínima entre ejes de columnas para considerar
el muro portante?
VIGA 20 cm VIGA 20 cm
COLUMNA
COLUMNA
COLUMNA
COLUMNA
4 metros 1 metro
25 cm 25 cm 25 cm 25 cm
PRACTIQUEMOS:
¿Cuánto es el espesor mínimo entre columnas para considerar el muro
portante?
40 cm 40 cm 40 cm 40 cm
10 cm 15 cm 20 cm 25 cm
INFLUENCIA DE LOS MATERIALES
EN AMBOS SISTEMAS
ESTRUCTURALES.
Los materiales utilizados en los elementos estructurales
tienen una gran influencia en el rendimiento y
comportamiento de una estructura. A continuación, se
presentan algunas de las influencias más comunes de los
materiales en los elementos estructurales:
INFLUENCIAS MÁS COMUNES DE LOS MATERIALES
Resistencia:
Los materiales utilizados en los
Durabilidad:
elementos estructurales deben
tener la resistencia adecuada para
soportar las cargas y fuerzas a las Los materiales utilizados en
Peso
que estarán expuestos. La elementos estructurales deben ser
resistencia del material
determinará la capacidad de carga
duraderos y capaces de resistir
condiciones ambientales adversas, El peso de los materiales utilizados
Conducción térmica:
y la seguridad de la estructura. como la humedad, la corrosión o en los elementos estructurales
la exposición a productos puede afectar el diseño y la
químicos. La durabilidad del funcionalidad de la estructura. Algunos materiales tienen una
material afectará la vida útil de la Materiales más ligeros pueden mayor capacidad de conducción
estructura. facilitar la construcción y reducir térmica que otros. Esto puede
los costos, pero pueden tener una influir en la transferencia de calor
menor capacidad de carga. Por a través de la estructura, lo que
otro lado, materiales más pesados puede afectar la eficiencia
pueden proporcionar mayor energética y el confort térmico en
resistencia, pero pueden requerir el interior de los edificios.
cimientos y apoyos más robustos.
CONCRETO
• Esfuerzo de Compresión:
• Uniaxial: se obtiene del ensayo de probetas de 12” de altura por 6”
de diámetro. Las probetas se cargan longitudinalmente en una tasa
lenta de deformación para alcanzar la deformación máxima en 2 o
3 minutos.
CONCRETO
• Esfuerzo a Tensión: se realiza una prueba brasilera, el cual
consiste someter la probeta a comprensión lineal diametral.
• Para pruebas realizadas se encontró que el esfuerzo de tracción del
concreto está dada por la siguiente fórmula:
• La resistencia de tensión en flexión conocida como módulo de
rotura esta dada con un valor aproximado por la siguiente fórmula:
ACERO DE REFUERZO
• Son varillas redondas con corrugaciones con el fin de
obtener una adherencia al concreto que las rodea.
• Generalmente el tipo de acero se caracteriza por el esfuerzo
de fluencia, los tipos se clasifican por grado 40; 50 y 60.
ACERO CORRUGADO SIDERPERU ACEROS AREQUIPA
ACERO DE REFUERZO
• ELASTICA LINEAL
• FLUENCIA
• ENDURECIMIENTO
• FRACTURA.
VALOR DEL MODULO
DE ELASTICIDAD ES: 2 X 10^6 KG/CM2.
CONFINAMIENTO DEL CONCRETO POR EL
REFUERZO
• El concreto queda confinado cuando a esfuerzo que se
aproximan a la resistencia uniaxial f’c, las
deformaciones transversales se hacen muy elevadas
debido al agrietamiento interno progresivo y el
concreto se apoya contra el refuerzo transversal, el que
entonces aplica una reacción de confinamiento al
concreto. El refuerzo transversal proporciona
confinamiento pasivo.
CONCLUSION
• Los criterios de estructuración nos ayudará a tener una base a la
hora de realizar los espacios arquitectónico, con el fin de no existir
interferencias entre la arquitectura y la estructura.
TIEMPO DE RECESO
TRABAJO EN GRUPO.
IMPORTANTE:
• Todo informe se presenta en pdf.
• En la carátula debe llevar los
• Desarrollar el ejercicio nombres de los integrantes.
propuesto por el docente de • Todos los integrantes deben subir
manera grupal. sus informes o actividades.
• Integrante que no sube su
informe pero está presente en la
carátula de su grupo, su nota será
de 00.
