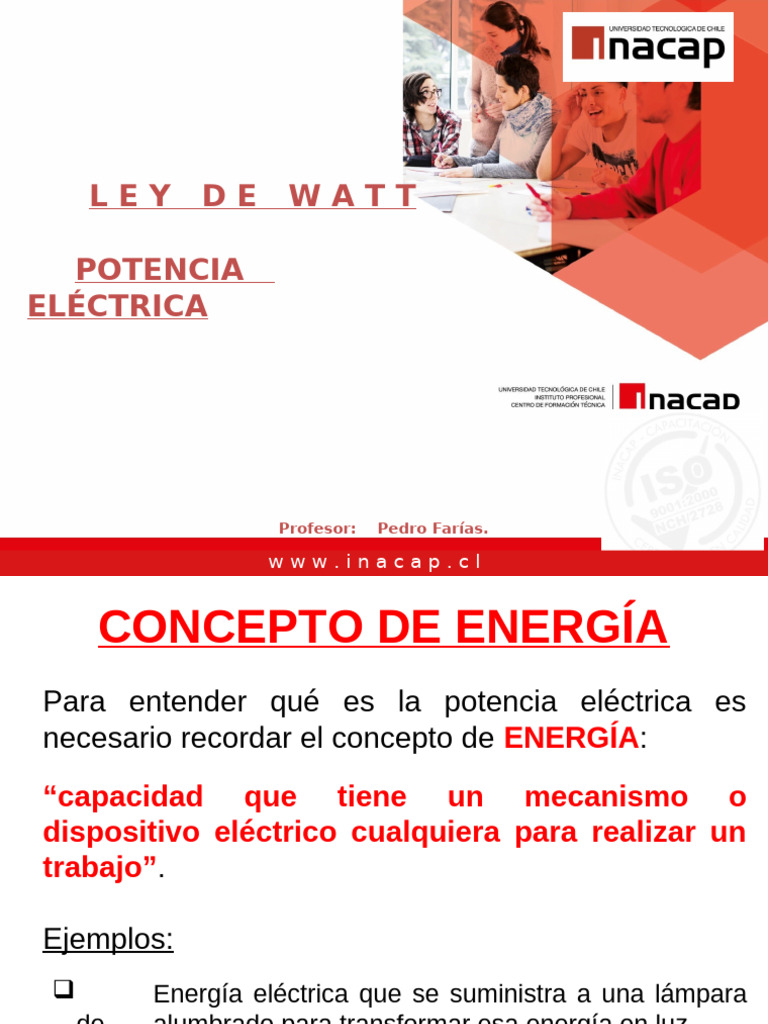

LEY DE WATT
POTENCIA
ELÉCTRICA
Profesor: Pedro Farías.
www.inacap.cl
CONCEPTO DE ENERGÍA
Para entender qué es la potencia eléctrica es
necesario recordar el concepto de ENERGÍA:
“capacidad que tiene un mecanismo o
dispositivo eléctrico cualquiera para realizar un
trabajo”.
Ejemplos:
Energía eléctrica que se suministra a una lámpara
de alumbrado para transformar esa energía en luz.
Un motor eléctrico requiere energía eléctrica para mover
un mecanismo.
CONCEPTO DE ENERGÍA
De acuerdo con la definición de la física:
“la energía ni se crea ni se destruye,
se transforma”.
En el caso de la energía eléctrica esa
transformación se manifiesta en la obtención de luz,
calor, frío, movimiento (en un motor), o en otro
trabajo útil que realice cualquier dispositivo
conectado a un circuito eléctrico cerrado.
POTENCIA ELÉCTRICA
“Potencia es la velocidad a la que
se consume la energía”
La unidad de medida de la potencia eléctrica “P” es el
“watt”, y se representa con la letra “W”.
Los múltiplos y submúltiplos más utilizados del watt son:
Megawatt (MW) = 1.000.000 watt
Kilowatt (KW) = 1.000 watt
Watt (W) = 1 watt
miliwatt (mW) = 0,001 watt
microwatt ( µW) = 0,000001 watt
DIFERENTES TIPOS DE
POTENCIAS (S – P –Q)
En un circuito eléctrico existen tres
tipos de potencias eléctricas:
Potencia activa (P) (resistiva)
Potencia reactiva (Q) (inductiva)
Aparente (S) (total)
POTENCIA ELÉCTRICA (AC)
Calcular potencia en Corriente Alterna (AC)
se hace más complejo debido al desfase que
provocan ciertos consumidores entre la
corriente (I) y la tensión (V).
El promedio de potencia eléctrica
desarrollada por un dispositivo es una función
de los valores eficaces o valores cuadráticos
medios (RMS) de la diferencia de potencial
(V) entre los terminales y de la intensidad de
corriente (I) que pasa a través del dispositivo.
POTENCIA ELÉCTRICA (AC)
En AC tenemos que expresar una POTENCIA
ACTIVA (útil) así:
y otra variable con el tiempo denominada
POTENCIA FLUCTUANTE:
Potencia activa (P)
Potencia activa representa en realidad
la “potencia útil”, o sea, la energía que
realmente se aprovecha cuando funciona un
artículo eléctrico y realiza un trabajo.
Fórmula Potencia Activa:
Potencia Reactiva (Q):
La potencia reactiva es la consumen
los motores, transformadores y todos
los dispositivos o aparatos eléctricos
que poseen algún tipo de bobina o
enrollado para crear un campo
electromagnético.
Formula para hallar potencia reactiva:
Potencia Aparente (S):
Estas dos potencias representan la
potencia que se toma de la red de
distribución eléctrica, que es igual a toda la
potencia que entregan los generadores en
las plantas eléctricas .
Fórmula para hallar el valor de potencia TOTAL (aparente) en CC :
POTENCIA ELÉCTRICA (DC)
En Corriente Continua (CC o DC) la
potencia eléctrica siempre será la
POTENCIA TOTAL, lo que es el producto
de la diferencia de potencial (V) y la
intensidad de corriente (I) que pasa a
través del dispositivo.
Esto es:
POTENCIA ELÉCTRICA
Potencia equivalente:
La potencia equivalente es la potencia total de
los componentes o resistencia de cargas
instaladas en un circuito, se obtiene con la suma
de potencia de cada componente independiente
que estén en serie o paralelo:
POTENCIA ELÉCTRICA
Ley de Ohm y Potencia eléctrica
Se analiza la Ley de Ohm como una relación entre el
voltaje (V), corriente (I) y el valor de resistencia (R).
Una forma más completa de expresar la Ley de
Ohm es incluyendo la fórmula de potencia eléctrica
(Ley de Watt).
POTENCIA ELÉCTRICA
Ley de Ohm y Potencia eléctrica
Basado en estas dos fórmulas se obtienen
ecuaciones adicionales.
Las nuevas ecuaciones permiten obtener los
valores de potencia, voltaje, corriente y
resistencia, con sólo dos de las cuatro variables:
POTENCIA ELÉCTRICA
Fórmulas
para calcular
P, V, I o R
Con solo
dos variables
POTENCIA ELÉCTRICA
