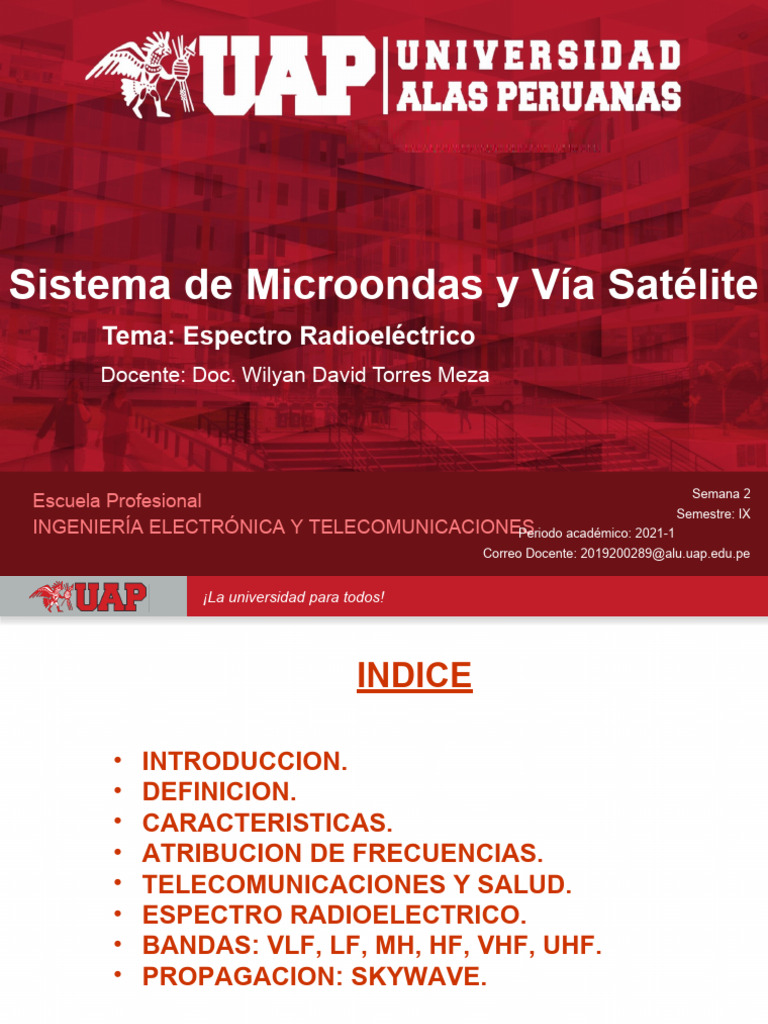

Sistema de Microondas y Vía Satélite

Tema: Espectro Radioeléctrico
Docente: Doc. Wilyan David Torres Meza

Semana 2
Escuela Profesional
Semestre: IX
INGENIERÍA ELECTRÓNICA Y TELECOMUNICACIONES
Periodo académico: 2021-1
Correo Docente: 2019200289@alu.uap.edu.pe
 ¡La universidad para todos!

INDICE

• INTRODUCCION.
• DEFINICION.
• CARACTERISTICAS.
• ATRIBUCION DE FRECUENCIAS.
• TELECOMUNICACIONES Y SALUD.
• ESPECTRO RADIOELECTRICO.
• BANDAS: VLF, LF, MH, HF, VHF, UHF.
• PROPAGACION: SKYWAVE.
 ¡La universidad para todos!

INTRODUCCION

Para hablar de espectro radioeléctrico, es necesario saber

que es el espectro electromagnético.
El espectro electromagnético es el conjunto de todas las
frecuencias posibles a las que se produce radiación
electromagnética. El límite teórico inferior del espectro
electromagnético es 0 Hz (ya que no existen frecuencias
negativas) y el teórico superior es infinito.
¡La universidad para todos!

ESPECTRO ELECTROMAGNÉTICO
 ¡La universidad para todos!

ESPECTRO ELECTROMAGNÉTICO

El Espectro Radioeléctrico es un recurso natural, de

carácter limitado, que constituye un bien de dominio
público, sobre el cual el Estado ejerce su soberanía. Es
asimismo, un medio intangible que puede utilizarse para la
prestación de diversos servicios de comunicaciones, de
manera combinada o no con medios tangibles como cables,
fibra óptica, entre otros.
¡La universidad para todos!

ESPECTRO RADIOELÉCTRICO
 ¡La universidad para todos!

ATRIBUCIÓN DE FRECUENCIAS
El Plan Nacional de Atribución de Frecuencias (PNAF)
contiene los cuadros de atribución de frecuencias de los
diferentes servicios de telecomunicaciones en la República
del Perú, de tal forma que los diversos servicios operen en
bandas de frecuencias definidas previamente para cada uno
de ellos, a fin de asegurar su operatividad, minimizar la
probabilidad de interferencias perjudiciales y permitir la
coexistencia de servicios dentro de una misma banda de
frecuencias, cuando sea el caso.
La atribución o reserva de cada una de las bandas de
frecuencia disponible entre 8, 3 kHz y los 3000GHz se
encarga este ministerio.
¡La universidad para todos!
¡La universidad para todos!
 ¡La universidad para todos!

Telecomunicaciones y la salud
Los teléfonos se comunican con otros utilizando redes de
telecomunicaciones, que deben tener cada vez más capacidad para
atender la creciente demanda de los usuarios. Esta comunicación se
logra mediante antenas que emiten ondas de radio en sitios
denominados como radio bases, que distribuyen sus transmisiones
en áreas amplias poder servir a varias personas. Estas se
interconectan para formar celdas o células de comunicación, de ahí el
nombre de telefonía celular.
Estas ondas se transmiten en frecuencias del espectro radioeléctrico
y son radiaciones no ionizantes, lo que quiere decir que, en
condiciones normales no causan daños a los tejidos del cuerpo
humano. Existe otro tipo de radiaciones, las ionizantes que son
tóxicas para el ser humano, como los rayos X o gamma y que en
exposiciones prolongados producen la muerte del tejido del cuerpo
humano. Por ello, estas radiaciones ionizantes se utilizan para tratar
algunas enfermedades.
 ¡La universidad para todos!

Los teléfonos se comunican con otros utilizando redes de telecomunicaciones,

que deben tener cada vez más capacidad para atender la creciente demanda de los
usuarios. Esta comunicación se logra mediante antenas que emiten ondas de radio
en sitios denominados como radio bases, que distribuyen sus transmisiones en
áreas amplias poder servir a varias personas. Estas se interconectan para formar
celdas o células de comunicación, de ahí el nombre de telefonía celular.
¡La universidad para todos!
 ¡La universidad para todos!

CARACTERISTICAS:
¡La universidad para todos!

ESPECTRO RADIOELÉCTRICO
 ¡La universidad para todos!

VERY LOW FRECUENCY

La designación de frecuencia muy baja (VLF; Very Low
Frequency, en inglés) se usa para denominar a la banda
del espectro electromagnético que ocupa el rango de
frecuencias de 3 a 30 KHz (longitudes de onda de 100 a
10 kilómetros).
 ¡La universidad para todos!

VERY LOW FRECUENCY

Características de la frecuencia muy baja:
En esta banda se produce la propagación por onda de superficie con
baja atenuación y permite realizar enlaces de radio a gran distancia.
Como inconveniente cabe destacar el escaso ancho de banda
disponible, y la baja eficiencia de las antenas a tan bajas frecuencias.
 ¡La universidad para todos!

LOW FRECUENCY
La frecuencia baja u onda larga (Low Frequency; [LF]) se
refiere a la banda del espectro electromagnético, y más
particularmente a la banda de radiofrecuencia, que ocupa el
rango de frecuencias entre 30 y 300 KHz (longitud de onda de
10 a 1 Km). En Latinoamérica a veces se llama
incorrectamente "onda larga" a la onda media.

En esta banda operan sistemas de ayuda a la navegación

aérea y marítima, como los radio faros o las radio balizas, así
como sistemas de radio fusión.
Las características de la banda de onda larga son similares a
las de la banda de frecuencia muy baja.
 ¡La universidad para todos!

MEDIUM FRECUENCY
La onda media (OM), mentada también como frecuencia
media, (Medium Frequency; [MF]) es la banda del espectro
electromagnético que ocupa el rango de frecuencias de
300 KHz a 3 MHz. El principal uso de esta banda está
normalizado por la UIT para el servicio de radiodifusión
sonora terrestre. A veces es incorrectamente llamada "onda
larga" en Latinoamérica.
 ¡La universidad para todos!

MEDIUM FRECUENCY
CARACTERISTICAS:
El modo de propagacion principal en esta banda se efectúa por una onda de
superficie, lo que determina la llamada área de servicio primaria. Un segundo
modo de propagación es por medio de reflexión en la ionosfera o reflexión
ionosférica que produce a su vez una denominada área de servicio secundaria.
Dependiendo de la potencia, el área de servicio primaria puede ser desde unos
pocos hasta cientos de Km durante el día, y es mayor cuanto más baja es su
frecuencia.
En la noche, la propagación es mejor que de día, porque desaparece la capa D
de la ionosfera que absorbe fuertemente las ondas medias durante las horas de
sol. Finalmente, es una banda que es sumamente vulnerable al ruido.
•Al ruido atmosférico (se pueden oír tormentas a varios miles de kilómetros por
las ondas).
•Al ruido producido por el hombre.
• Ejemplos: la PLC, el servicio de acceso a internet vía ADSL,
determinados reguladores de tensión de alumbrado, etc.
•Al ruido natural, propio de la ionósfera.
 ¡La universidad para todos!

HIGH FRECUENCY
Alta frecuencia ( HF ) es la designación de la UIT para el rango de ondas
electromagnéticas de radiofrecuencia (ondas de radio) entre 3 y 30 megahercios
(MHz). También se la conoce como banda de decámetros o onda de decámetros, ya
que sus longitudes de onda varían de uno a diez decámetros (diez a cien metros).

La banda de HF es una parte importante de la banda de frecuencias de onda corta ,

por lo que la comunicación en estas frecuencias a menudo se denomina radio de
onda corta . Debido a que las ondas de radio en esta banda pueden ser reflejadas
hacia la Tierra por la capa de ionosfera en la atmósfera, un método conocido como
propagación "skip" u " skywave ", estas frecuencias son adecuadas para
comunicaciones de larga distancia a través de distancias intercontinentales y para
terrenos montañosos que Evite las comunicaciones con línea de visión . La banda es
utilizada por estaciones de radiodifusión internacionales de onda corta (3,95-25,82
MHz), comunicaciones de aviación, estaciones de tiempo gubernamentales,
estaciones meteorológicas, radioaficionados y servicios de banda ciudadana , entre
otros usos.
 ¡La universidad para todos!

PROPAGACION SKYWAVE O SKIP

 ¡La universidad para todos!

CARACTERISTICAS DE PROPAGACION
El medio dominante de comunicación a larga distancia en esta banda es la
propagación por ondas celestes ("skip"), en la que las ondas de radio dirigidas
en ángulo hacia el cielo se refractan de regreso a la Tierra desde capas de
átomos ionizados en la ionosfera . Mediante este método, las ondas de radio
de HF pueden viajar más allá del horizonte, alrededor de la curva de la Tierra,
y pueden recibirse a distancias intercontinentales. Sin embargo, la idoneidad
de esta parte del espectro para dicha comunicación varía mucho con una
combinación compleja de factores:

•Luz solar / oscuridad en el lugar de transmisión y recepción

•Proximidad del transmisor / receptor al terminador solar
•Temporada
•Ciclo de manchas solares
•Actividad solar
•Aurora polar.
 ¡La universidad para todos!

CARACTERISTICAS DE PROPAGACION
En cualquier momento, para una ruta de comunicación de "salto" dada
entre dos puntos, las frecuencias a las que es posible la comunicación se
especifican mediante estos parámetros
•Frecuencia máxima utilizable (MUF) .
•Alta frecuencia más baja utilizable (LUF).
•Frecuencia de transmisión óptima (FOT).
Los principales usuarios del espectro de alta frecuencia son:
Sistemas de comunicación gubernamentales y militares.
•Comunicaciones de aviación aire-tierra.
•Radioaficionado.
•Radiodifusión internacional y regional de onda corta.
•Servicios marítimos de mar a costa y de barco a barco.
•Sistemas de radar sobre el horizonte.
•Comunicación del Sistema mundial de socorro y seguridad marítimos
(SMSSM).
•Servicios de radio de banda ciudadana en todo el mundo (generalmente
26-28 MHz)
 ¡La universidad para todos!

VERY HIGH FRECUENCY

La frecuencia muy alta (Very High Frequency: «VHF») se corresponde con la
banda del espectro electromagnético que ocupa el rango de frecuencias de
entre 30 y 300 MHz.
Dentro de los sistemas que funcionan con frecuencia muy alta encontramos:
La televisión, radio fusión de FM, banda aérea, satelites, comunicaciones
entre buques y control de tráfico marítimo.
A partir de los 50 MHz encontramos frecuencias asignadas, según los países,
a la televisión comercial; son los canales llamados "bajos" del 2 al 13.
 ¡La universidad para todos!

VERY HIGH FRECUENCY

También hay canales de televisión en frecuencia ultra alta.
Entre los 88 y los 108 megahercios encontramos frecuencias asignadas a
las radios comerciales en Frecuencia Modulada o FM. Se le llama "FM de
banda ancha" porque para que el sonido tenga buena calidad, es preciso
aumentar el ancho de banda. Entre los 108 y 136,975 megahercios se
encuentra la banda aérea usada en aviación, En 137 MHz encontramos
señales de satélites meteorológicos, Entre 156 y 162 megahercios, se
encuentra la banda de frecuencia muy alta internacional reservada al
servicio radio marítimo. Por encima de esa frecuencia encontramos otros
servicios como bomberos, ambulancias, radio-taxis y ferrocarriles etc.
 ¡La universidad para todos!

ULTRA HIGH FRECUENCY

UHF (siglas del inglés: Ultra High Frequency) o frecuencia
ultra-alta es una banda del espectro electromagnético que
ocupa el rango de frecuencias de 300 MHz a 3 GHz. En
esta banda se produce la propagación por onda espacial
troposférica, con una atenuación adicional máxima de 1
decibelio si existe despejamiento de la primera Zona de
Fresnel.
 ¡La universidad para todos!

ULTRA HIGH FRECUENCY

Sistemas que funciona en UHF:
•Televisión
•Radios de uso no profesional
•Telefonía móvil.

Características:
•La transmisión punto a punto de ondas de radio se ve afectada por
múltiples variables, como la humedad atmosférica, la corriente de
partículas del Sol llamada viento solar, y la hora del día en que se
lleve a efecto la transmisión de la señal. La energía de la onda de
radio es parcialmente absorbida por la humedad atmosférica
(moléculas de agua).
 ¡La universidad para todos!

ULTRA HIGH FRECUENCY

Características:
•La absorción atmosférica reduce o atenúa la intensidad de las señales de radio
para grandes distancias. Los efectos de la atenuación aumentan de acuerdo a la
frecuencia. Usualmente, las bandas de señales de UHF se degradan más por la
humedad que bandas de menor frecuencia como la VHF.
•La UHF puede ser de más provecho por el ducto troposférico donde la atmósfera
se calienta y enfría durante el día. La principal ventaja de la transmisión UHF es la
longitud de onda corta que es debido a la alta frecuencia. El tamaño del equipo de
transmisión y recepción (particularmente antenas), está relacionado con el tamaño
de la onda. En este caso microondas. Los equipos más pequeños, y menos
aparatosos, se pueden usar con las bandas de alta frecuencia.
•La UHF es ampliamente usada en sistemas de transmisión y recepción para
teléfonos inalámbricos. Las señales UHF viajan a través de trayectorias que son
las líneas de vista. Las transmisiones generadas por radios de transmisión y
recepción (transceptores) y teléfonos inalámbricos no viajan muy lejos como para
interferir con otras transmisiones locales y para propagar señales UHF a una
distancia más allá de la línea de vista se usa un repetidor.
 ¡La universidad para todos!

SUPER HIGH FRECUENCY

La frecuencia superalta u onda centimétrica (Super High
Frequency [SHF]) es una banda del espectro electromagnético que
ocupa el rango de frecuencias de 3 a 30 GHz, poseyendo una
longitud de onda de entre 10 y 1 cm (se deriva el nombre de banda u
onda centimétrica).
Estas frecuencias son utilizadas para dispositivos de microondas,
teléfonos móviles (W-CDMA), WLAN, y los radares de última
generación.
 ¡La universidad para todos!

SUPER HIGH FRECUENCY

La característica mas importante de esta banda es que se produce la
propagación por trayectoria óptica directa.
Los sistemas que funcionan en la banda SHF son la televisión via
satélite en las bandas C y Ku, radioenlace, radar.
 ¡La universidad para todos!

EXTRA HIGH FRECUENCY

La frecuencia extremadamente alta u onda milimétrica (extremely high
frequency; EHF) configura la banda de frecuencia más alta en la gama de las
radiofrecuencias. Comprende las frecuencias de 30 a 300 GHz. Esta banda tiene
una longitud de onda de 10 a 1 ml, motivo por el cual se le da el mencionado
nombre de banda u onda milimétrica (onda-mm).
Existen diversas aplicaciones en el campo de las telecomunicaciones para las
ondas milimétricas, siendo recientemente utilizadas por radios microondas de
corto alcance (generalmente menor a 1 km).

Debido a que esta banda está comenzando a utilizarse en telecomunicaciones,

prácticamente se encuentra libre en el espectro para su explotación.
Es comúnmente utilizada en radioastronomía. También es de utilidad para
sistemas de radar de alta resolución.
¡La universidad para todos!

EXTRA HIGH FRECUENCY

 ¡La universidad para todos!

BIBLIOGRAFIA
https://www.enacom.gob.ar/-que-es-el-espectro-radioelectrico-_p117
https://www.osiptel.gob.pe/media/g4zh4gcn/dt-43-estado-espectro-
radioelectrico-peru.pdf
https://iie.fing.edu.uy/proyectos/esopo/espectro-radioelectrico/
http://www.congreso.gob.pe/Docs/comisiones2018/Transportes/files/
03sesionordinaria/osiptel.pdf
WEBGRAFIA
https://www.youtube.com/watch?v=jCjcTCWiYuE
https://www.youtube.com/watch?v=_8hjIbJfsYc
¡La universidad para todos!

¡Gracias!
