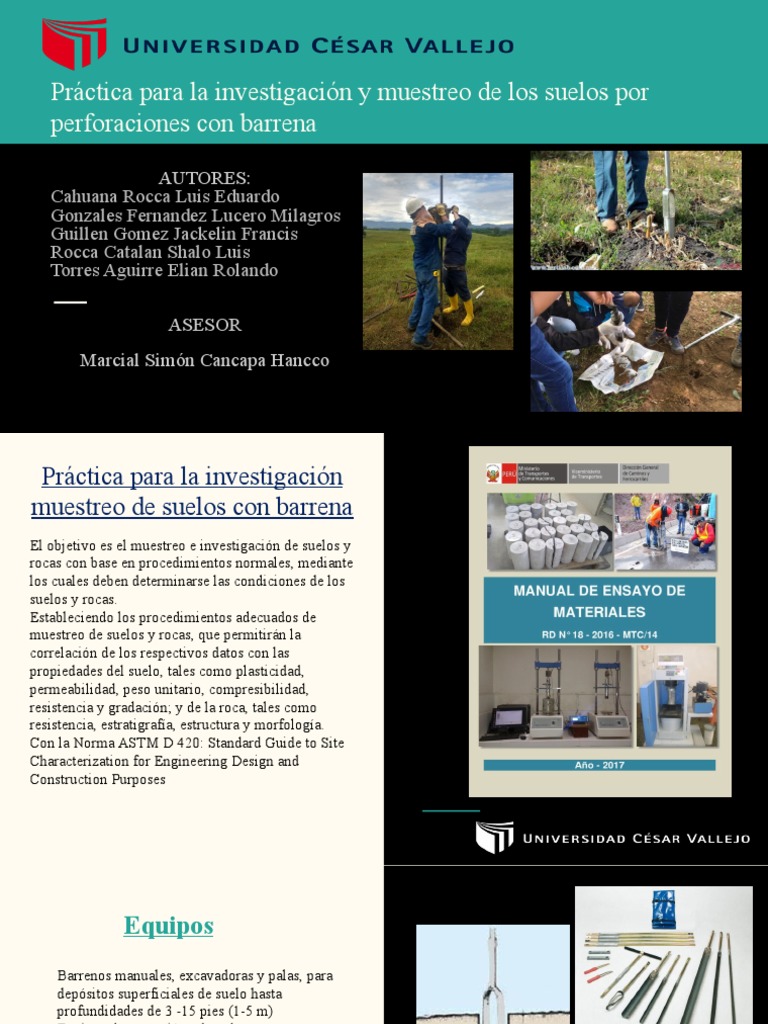

Práctica para la investigación y muestreo de los suelos por

perforaciones con barrena

AUTORES:
Cahuana Rocca Luis Eduardo
Gonzales Fernandez Lucero Milagros
Guillen Gomez Jackelin Francis
Rocca Catalan Shalo Luis
Torres Aguirre Elian Rolando

ASESOR
Marcial Simón Cancapa Hancco
 Práctica para la investigación
muestreo de suelos con barrena
El objetivo es el muestreo e investigación de suelos y
rocas con base en procedimientos normales, mediante
los cuales deben determinarse las condiciones de los
suelos y rocas.
Estableciendo los procedimientos adecuados de
muestreo de suelos y rocas, que permitirán la
correlación de los respectivos datos con las
propiedades del suelo, tales como plasticidad,
permeabilidad, peso unitario, compresibilidad,
resistencia y gradación; y de la roca, tales como
resistencia, estratigrafía, estructura y morfología.
Con la Norma ASTM D 420: Standard Guide to Site
Characterization for Engineering Design and
Construction Purposes
 Equipos
• Barrenos manuales, excavadoras y palas, para
depósitos superficiales de suelo hasta
profundidades de 3 -15 pies (1-5 m)
• Equipos de percusión y lavado.
• Barrenos y taladros rotatorios motorizados, con
formas adecuadas, muestreadores y tubos saca
núcleos, para la investigación y muestreo tanto
de rocas como de suelos.
• Frascos de cierre hermético, para humedad de
muestras (aproximadamente de 4 a 8 onzas) de
capacidad, de vidrio, metal o plástico, que
puedan sellarse; además, recipientes herméticos
o bolsas de tejido cerrado, libres de material
contaminante, de manera que no haya pérdida de
partículas finas y que tengan una capacidad de
por lo menos 16 kg (35 lb); también cajas
apropiadas para muestras de núcleos de roca
 Muestras
Deben obtenerse muestras representativas de
suelo o roca, o de ambos, de cada material que
sea necesario para la investigación. El tamaño y
tipo de la muestra requerida, depende de los
ensayos que se vayan a efectuar y del porcentaje
de partículas gruesas en la muestra, y las
limitaciones del equipo de ensayo a ser usado.
 Clasificación del Material
● Muestras para ensayos de laboratorio
● Muestra para ensayos en construcción de terraplenes
● Muestra para ensayos para subrasantes
 • Análisis granulométrico por tamizado MTC
E 107.
• Análisis granulométrico por hidrómetro
MTC E 109
• Humedad natural MTC E 108
Muestras para ensayos de • Determinación del límite líquido MTC E
110
laboratorio: • Determinación del límite plástico MTC E
111
• Determinación del límite de contracción, si
se encuentra alta actividad de los finos
MTC E 112.
• Gravedad específica de los suelos MTC E
113.
 ● Relación humedad-densidad compactada a
la energía Proctor Modificado MTC E 115.
● CBR de materiales compactados MTC E
132.
● Módulo Resiliente sobre muestras
Muestra para ensayos en compactadas a la energía Proctor
construcción de terraplenes: Modificado MTC E 128.
● Compresión triaxial no consolidada, no
drenada (cu) y consolidada no drenada con
medida de presión de poros (MTC E 131),
para materiales compactados a la energía
Proctor Modificado, que se van a utilizar en
terraplenes mayores de 7,00 m de altura.
 ● Relación humedad-densidad compactada a
la energía de Proctor Modificado MTC E
Muestras para ensayos para 115.
subrasantes: ● CBR MTC E 132. Manual de Ensayo de
Materiales.
● Módulo Resiliente sobre muestras
inalteradas MTC E 128.
 Muestras para materiales
granulares a utilizarse en capas
base y sub base
● Relación humedad-densidad compactada a
la energía Proctor Modificado MTC E 115.
● Determinación de equivalente de arena
MTC E 114.
● Gravedad específica y absorción de
agregados finos y grueso MTC E 205 y
MTC E 206.
● Índice de aplanamiento y de alargamiento
de los agregados MTC E 210.
● Contenido de Sales Totales MTC E 219.

Muestra de los materiales en
concreto hidráulico
● Análisis granulométrico por tamizado MTC
E 107.
● Peso unitario y vacío de los agregados MTC
E 203.
● Contenido de Sales MTC E 219.
● Índice de durabilidad en los agregados MTC
E 214.
● Equivalente de Arena MTC E 114.
 Muestras para los materiales
pétreos en concreto asfálticos
● Petrografía, difracción de rayos x y
polaridad de agregados.
● Análisis granulométrico por tamizado MTE
107.
● Análisis por hidrómetro del relleno mineral
MTC E 109.
● Sales solubles MTC E 220.
● Adherencia agregado- bitumen MTC E 519.
 Procedimiento
• Calicatas y trincheras: Excavaciones a cielo abierto, hasta
la profundidad deseada, tomando las precauciones
necesarias para evitar el desprendimiento del material de
las paredes que pueda afectar la seguridad del trabajador o
contaminar la muestra que se espera obtener.

• Investigación y muestreo del suelo mediante barrenos y

muestreadores: Procedimiento útil para la determinación
del nivel freático. La profundidad con esta clase de barreno
está limitada por las características del suelo o equipo
empleado.

• Ensayo de penetración estándar y muestreo de suelos:

Procedimiento para obtener muestras y medir resistencia
del suelo.

• Método para muestreo de suelos con tubo de pared delgada

, MTC E 120: Procedimiento para recobrar muestras del
suelo inalteradas.

• Ensayo de corte con veleta en suelo cohesivo, MTC E 122:

Procedimiento para medir la resistencia al corte de suelos
cohesivos blandos, mediante la rotación de una veleta.
La investigación del suelo y
roca
● Determinación de nivel freático y del
material de fundación firme, bien sea roca
o suelos de adecuada capacidad de soporte.
● Investigación en el sitio de los materiales
superficiales y del subsuelo mediante
perforaciones de percusión y lavado,
rotación, barrenos, calicatas y métodos
geofísicos.
● Identificación del suelo y de los tipos de
roca en el terreno, con la profundidad con
la cual se representan y de la localización
de sus discontinuidades estructurales.
 Muestreo de perforaciones con
barrenos helicoidales
1.0 OBJETO
Es el muestreo de suelos mediante perforación con
barrenos helicoidales o también conocido como vástago hueco. Puede
aplicarse cuando se requieran muestras representativas o muestras in
situ, o ambas, siempre que la formación del terreno sea de naturaleza
consolidada, que permita tal tipo de perforación.
2.0 FINALIDAD Y ALCANCE
Este ensayo tiene por finalidad obtener muestras
representativas in situ mediante la utilización de barrenos
helicoidales (vástago hueco), para la realización de los ensayos,
análisis o investigaciones de laboratorio que requiera un
proyecto.
Puede ser aplicado en lugar del revestimiento para el
muestreo o para la toma de núcleos, o de ambos, en
cualquier formación de naturaleza tal que permita la perforación
con barreno, y cuando no se desee información alguna
relacionada con resistencia al hincado, del revestimiento o del
tubo guía.

3.0 REFERENCIAS NORMATIVAS

ASTM D 1452: Standard Practice for Soil Exploration
and Sampling by Auger Borings.
 Muestreo de perforaciones con
barrenos helicoidales
4.0 EQUIPO
Barrenos con vástago hueco, fabricados de acero- carbono,
de aleaciones de acero, o de ambos. Deberán clasificarse como
pequeños, medianos y largos. Un dispositivo de barreno helicoidal con
vástago hueco se muestra en la Figura 1.

· Tamaño mínimo. Los diámetros interiores deberán ser de 57,2

mm (2,25"), 82,6 mm (3,25") y 95,2 mm (3,75"). Son aceptables
tamaños adicionales y mayores, con tal de que cumplan el requisito del
párrafo siguiente para la luz libre del “muestreador.”

· La holgura del “muestreador” deberá ser tal, que ningún

“muestreador” o tubos saca núcleos sea operado en, o a través de
un barreno con vástago hueco, cuyo diámetro de dicho hueco sea menor del
108% del diámetro exterior del “muestreador”.

El barreno con vástago hueco podrá avanzar y tomar núcleos,

conducida por cualquier máquina de perforación que tenga
suficiente fuerza de torsión y de hincado, para hacerla girar y forzar
hasta la profundidad deseada, con tal de que la máquina esté equipada
con los accesorios necesarios para tomar la muestra o el núcleo
requerido.
 Conclusión
• Considerando que las muestras pueden tener propiedades
tóxicas, corrosivas, explosivas e inflamables, debe evitarse el
contacto a través de la piel o las mucosas. Una protección mínima
implica el uso de gafas de seguridad, de guantes de látex o de otro
tipo
● Prevención a la exposición a peligros físicos durante las
actividades de muestreo y/o uso de la maquinaria y equipos
tales como detectores de canalizaciones y tuberías
enterradas.
● Sistemas de muestreo por rotación con barrenas
helicoidales.Ayuda a contribuir a mejorar la calidad
de los trabajos de investigación de suelos ,cados en la
toma de muestras (perforaciones, instalación de pozos
de control, etc.)
Referencias Bibliográficas

➢ MINISTERIO DE TRANSPORTES Y COMUNICACIONES(2016):Manual de ensayo de materiales,Perú.1269p.

➢ MINISTERIO DO MEIO AMBIENTE- AGENCIA DE AGUAS (2011): Guía Nacional de Coleta e Preservaçao de amostras - Brasilias 325 p.

➢ USDA (1993): Soil Survey Manual. Soil survey Division Staff. http://soils.usda.gov/technical/manual/ proposedchanges.html

➢ SAVAL S. (2011): Curso sobre Remediación de Sitos Contaminados. Encuentro Latinoamericano sobre Remediación de Sitos Contaminados.

➢ SABROSO G. C.; PASTOR E., A. (2004): Guía sobre Suelos Contaminados. CEPYME-Aragón, Gobierno de Aragón, España. 109 p.
