Sistemas Nervados

Estructuras Especiales
Juan Aillapán - Claudia Carrasco - Pía Chandia
Profesor Leopoldo de Miguel

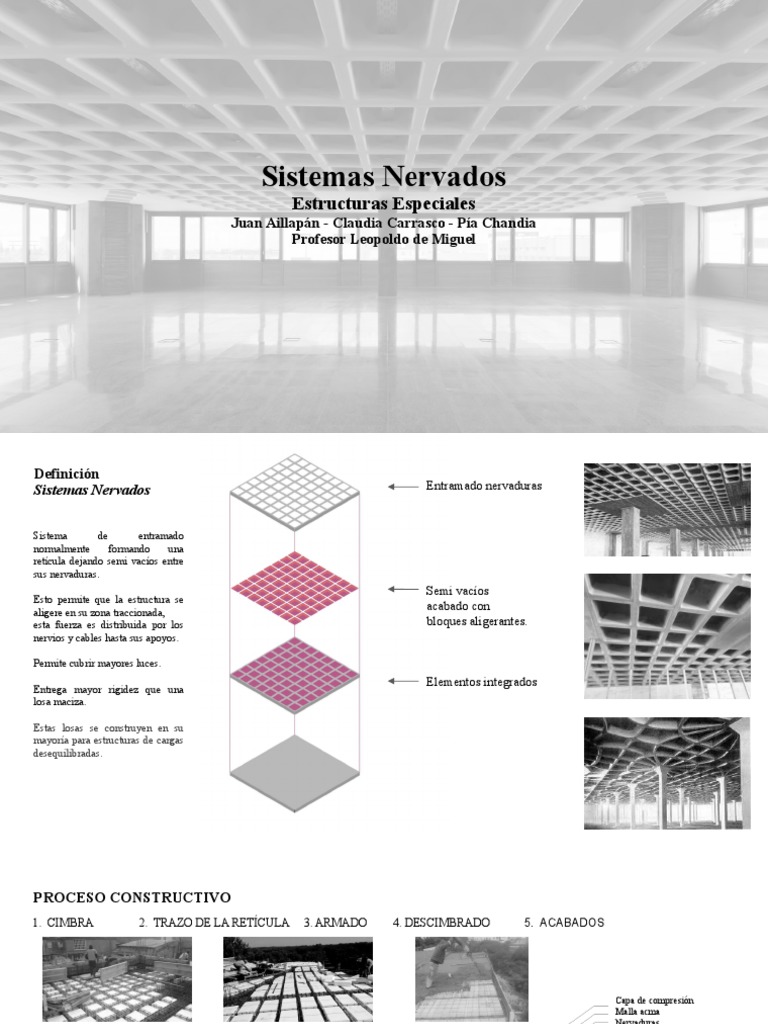

Definición
Sistemas Nervados Entramado nervaduras

Sistema de entramado
normalmente formando una
retícula dejando semi vacíos entre
sus nervaduras.
Semi vacíos
Esto permite que la estructura se
aligere en su zona traccionada,
acabado con
esta fuerza es distribuida por los bloques aligerantes.
nervios y cables hasta sus apoyos.

Permite cubrir mayores luces.

Elementos integrados
Entrega mayor rigidez que una
losa maciza.

Estas losas se construyen en su

mayoría para estructuras de cargas
desequilibradas.
PROCESO CONSTRUCTIVO
1. CIMBRA 2. TRAZO DE LA RETÍCULA 3. ARMADO 4. DESCIMBRADO 5. ACABADOS

Capa de compresión
Malla acma
Nervaduras
Vacíos intermedios

Se les construye con nervios que no

están a más de 70 cm de separación de
eje a eje.

La capa de compresión superior de

espesor no menor a 5 cm se coloca
MOMENTOS POSITIVOS MOMENTOS NEGATIVOS una armadura mínima de repartición,
por retracción y temperatura.
COMPRESIÓN
Esta loseta debe tener un espesor
COMPRESIÓN mínimo y la distancia libre entre los
bloques no debe ser menor a 10 cm.
Caso de Estudio
Cúpula Nervada
Pantheon de Agripa
128 D,C
Caso de Estudio
Cúpula Nervada
Pantheon de Agripa
128 D,C

2. Nervios
Verticales: 4. Unión:
Compresión Zunchos

1. Nervio 3. Hendiduras o
Horizontales: Vacíos
Tracción
Pier Luigi Nervi
Inició una importante labor de investigación formal con el hormigón como material principal,
sin recurrir a una estética u ornamento inicial , sus obras venían determinada por el propio
proceso de proyecto, los aspectos técnicos y la economía.

Compresión

Vacíos

Losa Nervada Variable

Tracción

Si usamos un programa de
elementos finitos podemos
obtener una gráfica de
momentos principales como se
muestra en la figura.

Losa Nervada Bidireccional

Galería Nacional de Australia
Edwards Madigan Torzillo
Caso de Estudio
Losa Nervada
Centro Paula Souza
2013

La losa tiene una sección en forma de "T", con una capa de hormigón que
recibe las fuerzas de la zona traccionada y que a la vez anula con la
compresión de su propio peso.
Fuentes
https://www.plataformaarquitectura.cl/cl/921723/tipos-de-losas-de-hormigon-ventajas-y-desventajas
https://www.construmatica.com/construpedia/Losas_Nervadas
https://www.arqhys.com/articulos/losas-nervadas-reticulares.html
http://www.arqfdr.rialverde.com/5-Edad_Media/gotico.htm
https://es.slideshare.net/TORREVIGIA/arquitectura-iiconstruccinbvedas-crucer
https://esenciaestructural.wordpress.com/2018/09/23/las-nervaduras-de-pier-luigi-nervi/
