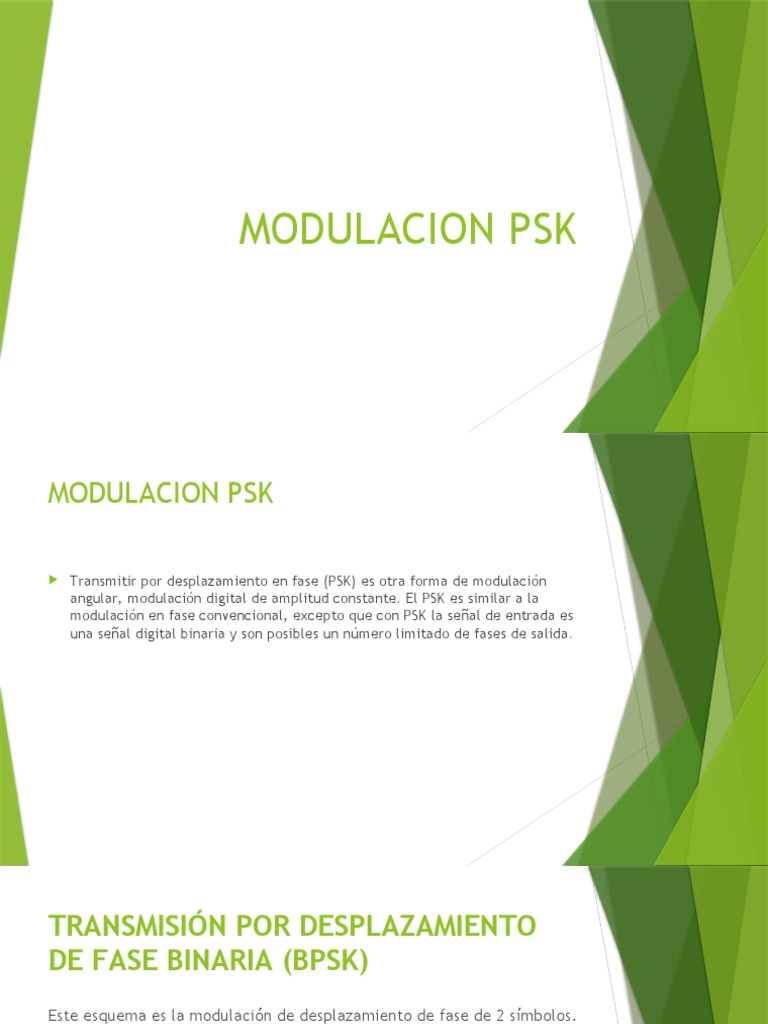

MODULACION PSK

MODULACION PSK

 Transmitir por desplazamiento en fase (PSK) es otra forma de modulación


angular, modulación digital de amplitud constante. El PSK es similar a la
modulación en fase convencional, excepto que con PSK la señal de entrada es
una señal digital binaria y son posibles un número limitado de fases de salida.
TRANSMISIÓN POR DESPLAZAMIENTO
DE FASE BINARIA (BPSK)
Este esquema es la modulación de desplazamiento de fase de 2 símbolos.
También se la conoce como 2-PSK o PRK (Phase Reversal Keying). Es el
más sencillo de todos, puesto que solo emplea 2 símbolos, con 1 bit de
información cada uno. Es también la que presenta mayor inmunidad al
ruido, puesto que la diferencia entre símbolos es máxima (180º). Dichos
símbolos suelen tener un valor de salto de fase de 0º para el 1 y 180º
para el 0.
TRANSMISIÓN POR DESPLAZAMIENTO DE FASE BINARIA (BPSK)

 El modulador balanceado actúa como un conmutador para invertir la fase.


Dependiendo de la condición lógica de la entrada digital, la portadora se
transfiere a la salida, ya sea en fase o 180° fuera de fase, con el oscilador de
la portadora de referencia. El BPSK es una forma de modulación de onda
cuadrada de portadora suprimida de una señal de onda continua.
diagrama fasorial, y diagrama de
constelación
 Un diagrama de constelación que, a veces, se denomina diagrama de espacio
de estado de señal, es similar a un diagrama fasorial, excepto que el fasor
completo no está dibujado. En un diagrama de constelación, sólo se muestran
las posiciones relativas de los picos de los fasores.
Receptor de BPSK
 La señal de entrada puede ser +sen w ct ó sen w ct. El circuito de
recuperación de portadora coherente detecta y regenera una señal de
portadora que es coherente, tanto en frecuencia como en fase, con la
portadora del transmisor original. El modulador balanceado es un detector de
producto; la salida es el producto de las dos entradas (la señal de BPSK y la
portadora recuperada). El filtro pasa-bajas (LPF) separa los datos binarios
recuperados de la señal demodulada compleja.
ventajas

 La potencia de todos los símbolos es la misma, por lo que se simplifica el


diseño de los amplificadores y etapas receptoras.
 Es menos susceptible a errores en comparación con modulación ASK.
desventajas

 Los datos binarios se decodifican por estimación de estados de fase de la


señal.
 Estos algoritmos de detección y de recuperación son muy complejos.
aplicaciones

 Transmisión de señales de televisión HDTV.


 El estándar de red LAN inalámbrica IEEE 802.11b-1999 usa variedad de esta
modulación
