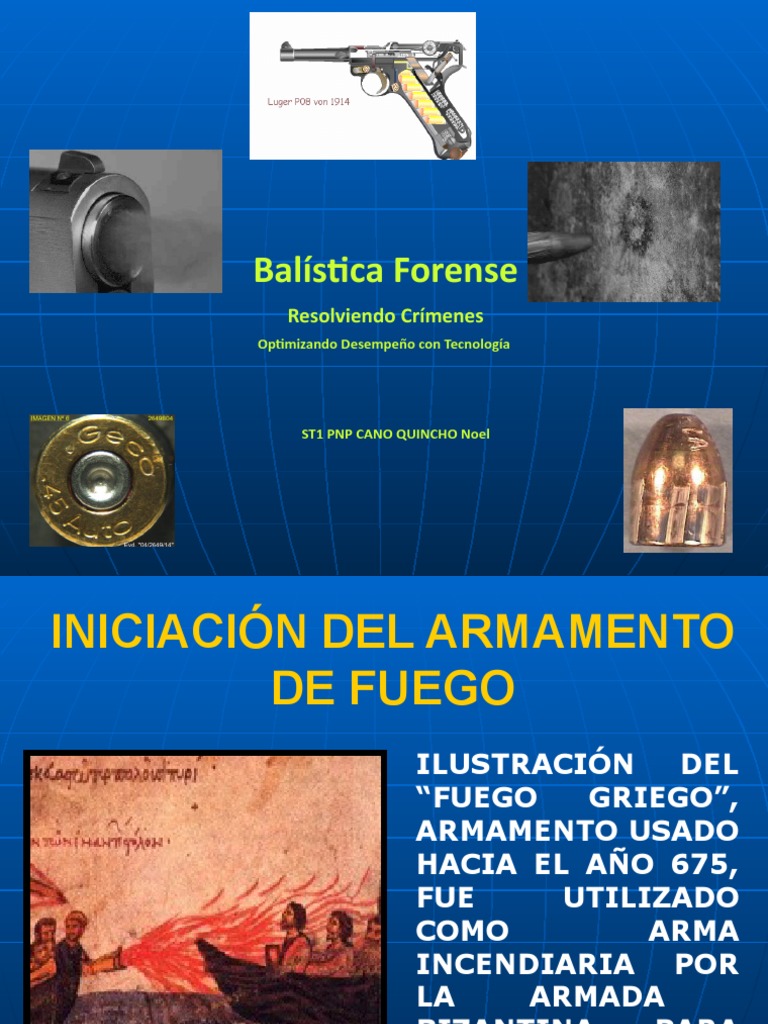

Balística Forense

Resolviendo Crímenes
Optimizando Desempeño con Tecnología

ST1 PNP CANO QUINCHO Noel

INICIACIÓN DEL ARMAMENTO
DE FUEGO
ILUSTRACIÓN DEL
“FUEGO GRIEGO”,
ARMAMENTO USADO
HACIA EL AÑO 675,
FUE UTILIZADO
COMO ARMA
INCENDIARIA POR
LA ARMADA
BIZANTINA PARA
QUEMAR LOS
BARCOS GRIEGOS.
 PÓLVORA
Invención de los chinos en el año 1231 en
la Batalla de Kuang Fen, como elemento
propulsante de sus flechas voladoras.

Monje Franciscano Ingles Roger Bacon,

siglo XIII (1214-1294), proporciones 7-5-5
(41% de Nitrato de Potasio, 29.5% de
Carbón y 29.5% de Azufre)

Finales del siglo XVII, se había alcanzado

su fórmula final: 75% de Nitrato de Potasio,
15% de Carbón y 10% de Azufre,
proporciones similares a las usadas hoy en
día.
KNO3 + S + C.
 ASPECTO FISICO DE LOS COMPONENTES DE LA PÒLVORA
El Nitrato de Potasio (KNO3). Este componente por sus
cualidades de fuerte oxidante, es el que aporta el oxigeno
para la combustión de la pólvora, ya que sin la presencia de
este (el oxigeno) no puede haber combustión.

El Azufre es un elemento químico sólido y cristalino de un

color amarillo muy característico. Entra en la composición de
la pólvora negra ya que facilita la propagación de la
combustión, aumentando la velocidad además de mejorar la
estabilidad ya que es un elemento insensible a la humedad. El
azufre en estado natural tiene la propiedad de fundir a los
115ºC y de quemar a los 250ºC.

El Carbón utilizado para la preparación de la pólvora negra

debe ser seleccionado con mucho cuidado por la gran
importancia que asume como combustible base de nuestra
mezcla, este debería ser lo mas puro posible, es decir que
tenga la menor cantidad posible de cenizas. La mayor parte de
los residuos que deja la combustión de la pólvora negra son
cenizas de carbón y pueden llegar a ser el 50% del peso
original de la pólvora.
En el siglo XIV (1310-1384) el
monje Bertold Schwarz, en
Breivor Alemania utilizo por
primera vez la pólvora negra
como carga de proyección
aplicando en los primeros
cañones de bronce que el
mismo había fabricado.

En 1788, el químico Francés

Claude Louis Bertholle
consiguió la idea de sustituir
al salitre por una sustancia
más potente recién
descubierta “Clorato de
Potasio”, costándole dicha
experiencia contemplar las
humeantes ruinas de su
molino de pólvora.
FABRICACIÓN DE LA
POLVORA NEGRA
PRIMITIVAS TALLAS
DE MADERA
MUESTRAN VARIAS
FASES DE LA
FABRICACIÓN DE LA
PÓLVORA:
TRITURACIÓN DEL
CARBÓN.
LA MEZCLA HUMEDA
DE LA PÓLVORA.
EL DESMENUZADO
DEL CONGLOMERADO
RESULTANTE.
Y EL TAMIZADO DE
LOS GRANOS.
SE MUESTRA COMO EN EL AÑO 1750, SE
FABRICABA LA PÓLVORA EN EL REAL
LABORATORIO DEL DEPARTAMENTO DE
MUNICIÓN DE WOOLWICH .
(INGLATERRA)
 PÓLVORA NEGRA

La PÓLVORA NEGRA es uno de los explosivos más peligrosos

conocidos por el hombre. Es muy sensible a la fricción, calor,
impacto y chispas eléctricas y no eléctricas. Se deben usar
herramientas de madera ó de plástico y el cuerpo debe hacer
tierra cuando se maneja la pólvora negra. No se deteriora con
la edad, incluso si se sumerge en el agua, aún cuando se seca
después de haberse sumergido en el agua, es igual de
peligrosa que el primer día en que se fabricó.
Selous, el gran "White Hunter". Con pólvora negra cargaba
su arma de fuego 4 bore con el que abatió todo tipo de caza
mayor africana.
 CAÑÓN DE MANO

Ilustración de un manuscrito del

año 1400, en el que se puede ver
un cañón de mano en el momento
de darle fuego.
ARMA DE MECHA
 Se atribuye el invento de este
artefacto a los armeros de Lieja
(Alemania) en 1375.

 Sistema que tenia adosada

lateralmente una pieza en forma
de S o "serpentín" a la que en su
parte superior se sujetaba la
mecha por distintos
procedimientos. Para esto tiraba
hacia atrás de su parte inferior,
descendiendo del otro extremo
sobre el fogón, prendiendo el cebo
y produciéndose el disparo.

 Este sistema aportó la mejora, ya

que le tirador no debía prestar
toda su atención en dirigir con su
mano la mecha al cebo y retirarla
rápidamente afín de evitar
quemarse con la llamarada.
 El serpentín puede considerarse
como el percusor del disparador,
mecanismo de todas las armas de
fuego posteriores.
ARMA DE RUEDA
 Artefactos que aparecieron a
principios del siglo XVI en Brescia,
Italia ó en Nurembeng, Alemania.

 Utiliza una arandela o rueda de

acero con una muesca o rayas para
proporcionar una superficie
rasposa, que se hace girar
anticipadamente con una llave
separable.

 El innovador mecanismo se
encontraba situado en el cajón de
mecanismo, localizado por debajo y
detrás de la chimenea del cañón.

 En la parte superior de la arandela

y empotrados al bastidor del arma
se situaban dos tenazas unidas a
una especie de martillo, las cuales
sujetaba un trozo de pirita, que
realizaba el contacto con la referida
arandela.
 ARMA DE CHISPA A PIEDRA

 Aparece en los primeros decenios del siglo XVI, para llegar a

su completo desarrollo a finales del siglo XVII.

 Consiste de un pedernal sujeto a una mordaza como especie

de martillo, el cual roza con una cortina de acero
produciendo una gran cantidad de chispas, originando el
encendido del cebo (pólvora fina) que comunica el fuego a la
carga principal.
ARMA DE PERCUSIÓN
 Fue hasta el año de 1807
cuando el escocés Alexander
John Forsyth desarrollo lo que
actualmente se conoce como
la llave de percusión.

 Sistema de encendido de la
pólvora basado en las
propiedades detonadores que
presenta la mezcla de
fulminato de mercurio.

 Consistía en utilizar una

cápsula de cobre en la cual se
introducía una pequeña
cantidad de fulminato de
mercurio, en cuyo caso
utilizaba una sola cápsula
para cada disparo y que de
alguna manera disminuye el
factor de disparos fallidos.
Elementos para efectuar el Disparo

Arma de
percusión
con sistema
de carga
conocido
como de
avancarga
 DETALLE DEL MECANISMO DE
IGNICIÓN DE LAS PRIMERAS ARMAS
DE FUEGO
 EVOLUCIÓN DE LAS ARMAS DE
FUEGO

ARCABUZ CON MECHA Y SERPENTINA SIGLO XV PISTOLA DE RUEDA FINES SIGLO XVI

PISTOLA DE PIEDRA APARICÓN 1750 PISTOLA DE PERCUSIÓN FINES DEL SIGLO XVIII
CARTUCHOS LEFAUCHEUX 1832
CARTUCHOS DREYSE 1836

ACTUALES
MUNICIÓN
El término munición incluye
todos los cartuchos, granadas
bombas, minas, cohetes y sus
componentes sin importar el
medio que se emplee para su
proyección.

Cartucho para ser empleado en

un arma de fuego.
Componentes
Individuales
Del
Cartucho
 EL GRAIN
Es la parte mínima a la cual se puede
dividir un gramo de pólvora.
1 GRAIN = 0.0648 Gramos.
Medida de peso empleada por los
anglosajones, en el peso de las pólvoras
y balas.
Pólvora

Bala
EXPLOSIÓN

Es la reacción química de una sustancia explosiva

mediante una excitación apropiada, cuando se
realiza en el interior de un recipiente cerrado, la
presión generada por los gases a elevada
temperatura, tiende a encontrar salida, abriendo
una brecha o rompiendo el recipiente.
PÓLVORA SIN HUMO

La pólvora sin humo es

pólvora moderna. Es el
propulsor estándar mundial
para armas de fuego
pequeñas, pistola/cañones
de calibre mediano y
grande, y en una forma
ligeramente diferente,
cohetes. Se quema
relativamente con poco
humo en comparación con la
pólvora negra.
 CLASES DE PÓLVORA

SIMPLE BASE.- El componente

principal es la celulosa de algodón
tratada con ácido nítrico, que forma la
nitrocelulosa.
DOBLE BASE.- Se le diferencia de la
anterior porque se le agrega
nitroglicerina.
TRIPLE BASE.- Nitrocelulosa,
nitroglicerina y nitroguanidina.
 FORMAS DE LA PÓLVORA

1.- ESFERICA

ROMBOIDAL
2.- LAMINAR CIRCULAR
RECTANGULAR (PERFORADA)

MONOPERFORADA
3.- CILINDRICA
MULTIPERFORADA
 CLASIFICACIÓN DE LAS
PÓLVORAS POR SU VELOCIDAD
DE DEFLAGRACIÓN
PÓLVORA LENTA.- Es aquella que esta
formada por granos más densos, lo que
permite realizar una combustión más lenta
y se usa en la fabricación de cartuchos para
armas de fuego largas.

PÓLVORA VIVA.- Es la que esta formada

por granos más pequeños, lo que le permite
realizar una combustión rápida y se usa en
la fabricación de cartuchos para armas de
fuego cortas.
 CARACTERÍSTICAS DE LA
PÓLVORA

 VELOCIDAD DE INFLAMACIÓN
Es la rapidez con que se transmite el fuego a la carga de
proyección (pólvora).

 VELOCIDAD DE COMBUSTIÓN
Es la velocidad con que se consume cada uno de los granos
de la carga de proyección (pólvora), esto es debido a la
constitución del grano.

 EXPLOSIVO DEFLAGRANTE
Explosivo que reacciona con relativa lentitud y el efecto que
producen es de impulso, como la pólvora.
 DEFLAGRACIÓN
Es la acción o efecto de hacer arder una sustancia con
relativa lentitud realizándose este fenómeno capa por
capa; es el mecanismo por el cual reaccionan los bajos
explosivos. La deflagración se realiza en tres fases:

a).- Ignición.- Es el encendido de la carga por fuego

directo o a través del detonante. Puede comenzar con la
aplicación de poco calor que va desde los 300° C.

b).- Inflamación.- Consiste en la comunicación del fuego a

la carga de proyección.

c).- Combustión.- Es la fase en la que la pólvora se libera

en forma de gases aumentando la presión y la
temperatura, que a su vez por reacción en cadena acelera
la combustión con más presión y calor. Por este hecho la
pólvora se inflama casi sin producir llamas y se dice que
es inflamable.
 EXPLOSIVO
Material que mediante una excitación apropiada,
reacciona violentamente produciendo una gran
cantidad de gases a elevada presión y temperatura.
DETONANTES:
Primarios Secundarios

C-4

Terciarios

DEFLAGRANTES:
• Pólvora Negra
• Nitrato de Potasio
T.N.T
El T.N.T. se usa más comúnmente
en cargas multiplicadoras y cargas
de demolición. El T.N.T. es un
compuesto cristalino amarillento que
viene fundido o en forma de hojuela.
El T.N.T. se encuentra
principalmente en forma fundida.
Cuando el T.N.T. se expone a luz
solar durante periodos prolongados
de tiempo, se vuelve café. Es un
explosivo moderadamente tóxico que
es relativamente insensible, estable
y compatible con otros explosivos.
Cuando se almacena de forma
adecuada, el T.N.T. tiene una vida de
anaquel de por lo menos 40 años.
El T.N.T. es un explosivo militar más
común. Se utiliza como carga de
demolición, como parte de una
composición y como carga principal
en el relleno para granadas de mano,
minas, bombas, proyectiles, cohetes
y cargas de profundidad.
DINAMITA La DINAMITA es uno de los
explosivos instantáneos
principalmente utilizados en las
operaciones de voladura. Las
dinamitas difieren ampliamente
en contenido de explosivo,
fuerza y sensibilidad.
La dinamita se encuentra
usualmente en barras o en
forma cilíndrica y envuelta en
papel encerado beige, blanco o
de colores. Viene en una
variedad de diámetros y
longitudes.
La dinamita pura Generalmente
es de color café claro a café
rojizo y aunque su textura varia
se puede describir como una
mezcla aceitosa suelta y
ligeramente húmeda. Es
altamente sensible al impacto y
a la fricción y produce gases
tóxicos cuando se detona.
PENTOLITA
PENTOLITA: Consiste
de una mezcla del 50%
de tetranitrato
pentaeritritol (PETN) y el
50% de trinitrotolueno
(TNT). El color varia de
blanco a a amarillo a
gris, dependiendo del
contenido de T.N.T. La
pentolita se usa
ampliamente en el
ejército en cargas
multiplicadora y cargas
de molde. La pentolita
es más sensible que el
T.N.T
BALISTICA
Ciencia que estudia el movimiento de los
proyectiles disparados por arma de fuego.
Secretaría de la Defensa Nacional.
 BALISTICA
Ciencia que estudia el movimiento de los cuerpos
proyectados a través del espacio. La balística tiene que ver
en general con proyectiles disparados por cañones o armas
ligeras, pero también puede examinar el vuelo libre de las
bombas o de los cohetes.
Biblioteca de Consulta Microsoft ® Encarta ® 2005.
 PARTES DE UNA PISTOLA
CORREDERA
G
U
A
R
D CAÑÓN
A
M
O BARRA GUIA
DISPARADOR
N
T
RESORTE RECUPERADOR
E
RECEPTOR CORREDERA EXTRACTOR
CORREDERA
MARTILLO
CARGADOR

CAÑÓN

EMPUÑADURA
BARRA GUIA
FIADOR DE LA CORREDERA EYECTOR
CACHAS

ELEVADOR
TAPA

MUELLE

SEGURO DE DISPARO LATERAL CARGADOR FIADOR DEL CARGADOR

PARTES DEL CAÑÓN
 BALÍSTICA
PARA SU ESTUDIO SE DIVIDE EN:

 BALÍSTICA INTERIOR
 BALÍSTICA EXTERIOR
 BALÍSTICA DE EFECTOS
 BALÍSTICA INTERIOR

Estudia el movimiento del

proyectil dentro del arma de
fuego y los fenómenos que se
suceden con motivo del
disparo. esta empieza desde
el momento en que el
percutor golpea el fulminante
del cartucho y termina en el
preciso instante en que el
proyectil abandona el cañón
del arma.
 CICLO DE FUNCIONAMIENTO
El funcionamiento para su estudio se
divide en 8 pasos que son:
Alimentar
Cargar
Disparo
Apertura
Extracción
Eyección
Cierre
preparación
 Percusión
del
Cartucho
(EL DISPARO)
 BALÍSTICA EXTERIOR

Estudia el movimiento del proyectil durante su

recorrido por el espacio, esta comprende desde
el momento en que la bala abandona la boca del
cañón del arma y termina cuando toca el blanco.
BALÍSTICA DE EFECTOS
Estudia los destrozos
causados por los
proyectiles, esta
comprende desde que el
proyectil toca el blanco y
termina cuando este queda
en reposo.
 ARMA DE FUEGO
ES TODO ARTEFACTO O INGENIO DISEÑADO, MODIFICADO O
ALTERADO PARA DISPARAR UNA O VARIAS BALAS O PROYECTILES,
APROVECHANDO PARA TAL FIN LA FUERZA DE LOS GASES PRODUCTO
DE LA DEFLAGRACIÓN DE LA CARGA DE PROYECCION.
Secretaría de la Defensa Nacional.

SE ENTENDERÁ COMO TODA ARMA PORTÁTIL QUE LANCE, ESTÉ

CONCEBIDA PARA LANZAR O PUEDA TRANSFORMARSE FÁCILMENTE
PARA LANZAR UN BALÍN, UNA BALA O UN PROYECTIL POR LA ACCIÓN
DE UN EXPLOSIVO, EXCLUIDAS LAS ARMAS PEQUEÑAS Y LIGERAS
ANTIGUAS Y SUS RÉPLICAS SE DEFINIRÁN DE CONFORMIDAD CON EL
DERECHO INTERNO. EN NINGÚN CASO PODRÁN INCLUIR ARMAS
PEQUEÑAS Y LIGERAS ANTES DE 1899.
Grupo GC-Armas.
FENÒMENO BALÌSTICO
 CARTUCHO
ES UNA MUNICION RIGIDA
CONJUNTADA POR VARIOS
ELEMENTOS, QUE AL SER
INTRODUCIDO EN LA
RECÀMARA DEL CAÑON, Y
POR LOS EFECTOS DE SU
PERCUSION, LOS GASES
SE EXPANDEN EN EL
INTERIOR DEL CARTUCHO,
PROVOCANDO LA
EXPANSIÒN DEL
CASQUILLOS CONTRA LAS
PAREDES DE LA
RECÀMARA Y LA
PROYECCIÒN DE LA BALA
HACIA EL EXTERIOR.
CAÑÓN SECCIONADO
CALIBRE

Diámetro
de la
bala
o
Diámetro
del
cañón
EN LA PARTE RAYADA SE DISTINGUEN LAS RAYAS ABIERTAS
EN EL INTERIOR DEL TUBO CAÑÓN Y LOS TABIQUES SON LOS
MACIZOS QUE SEPARAN DOS RAYAS CONSECUTIVAS.

CAMPO

DONDE:
D = CALIBRE
t = PROFUNDIDAD
b = ANCHO DE LA RAYA
f = ANCHO DE LA MESA
FG = FLANCO DE GIRO
C = CONTRA FLANCO

ESTRÍA
CALIBRE NOMINAL
ES EL CALIBRE QUE LE DAN LOS FABRICANTES A LAS
ARMAS DE FUEGO Y MUNICIONES PARA SU
COMERCIALIZACIÓN (ESTE CALIBRE FUE DADO
ARBITRARIAMENTE). EJEMPLO: .22” LONG RIFLE, .25”
AUTO, .380” AUTO, 9 mm LUGER, 9 mm PARABELLUM, 10
mm AUTO, 5.56 x 45 mm, 7.62 x 39 mm, .30”- 06, etc.

CALIBRE REAL
ES EL CALIBRE QUE EFECTIVAMENTE TIENE EL CAÑÓN
DEL ARMA DE FUEGO Y SE OBTIENE AL MEDIR EL TUBO
CAÑÓN CON CALIBRADORES DE ANIMA ADECUADOS.
CALIBRE

Designación en el Sistema Inglés y

en el Sistema Métrico Décimal
pulgadas
.38” o 9mm
milímetros
CALIBRE NOMINAL Y CALIBRE REAL
ESTADOS UNIDOS DE
EUROPA
NORTEAMERICA
CALIBRE CALIBRE
CALIBRE REAL CALIBRE REAL
NOMINAL NOMINAL

0.22” 5.56 mm 5.56 mm 5.56 mm

0.25” 6.35 mm 6.35 mm 6.35 mm

0.32” 7.65 mm 7.65 mm 7.65 mm

0.38” 9 mm 9 mm 9 mm
DESCRIPCIÓN DE CALIBRES

Calibre .22” Calibre .38” Calibre 9 mm

.22 short .38 short 9mm kurz

.22 long .38 long 9mm Makarov
.22 long rifle .38 S&W 9mm Police
.22 Hornet .38 Special 9mm Luger
.22 Win Mag 9mm Glisenti
UN MISMO CARTUCHO CAMBIA DE DENOMINACIÓN
DEPENDIENDO SI FUE FABRICADO EN AMERICA O
EUROPEA
CALIBRES

.22” LR .25” ACP .32” ACP .380” ACP 9mm Luger .38” Spl. .357” Mag. .223” Rem.
 CALIBRES
.38”

.38” Short Colt .38” S&W .38” Auto Super .38” Special .38”- 40
CARTUCHOS
 CALIBRE CALIBRE
.22” W.R.F. .32” S&W
.22” Remington Special .32” New Police
.32” Colt Police Positive
.25” Automatico .38” S&W
.25” Auto.Colt Pistol .38” Colt New Police
.25” (6.35) Automatic Pistol .38” Webley
6.35 Browning .38” Colt Special
.38” Targetmaster
.38” S&W spec. Mid Range
.38” Special
.38”-44 Special
.38” Special Flat point

7 mm. Expres (TM) Rem. .38” Marlin

.280” Rem. .38” Win.
.30”-30 SAV .38” Remington
.30”-30 Win .38-40 Win.
.30”-30 Win Accelerator .38” WCF
.30”-30 Marlin
.30”-30 Win High Speed
.30” W.C.F.

.32” Colt Automatic .44” Marlin

.32” Autom. Colt Pistol .44” Winc
.32” (7.65) Automatic Pistol .44” Remington
7.65 Automatic Pistol .44”-40 Winc.
7.65 Browning .44” WCF

.32”-20 Colt LMR

.32”-20 WCF
.32” Winc
.32” Marlin
LOS SIGUIENTES CARTUCHOS SE PUEDEN DISPARAR
DE LA FORMA QUE SE INDICA, PERO NO AL REVÉS

.22” Win. mod 2890 en .22” W.C.F.

.32” Short Colt en .32” Long Colt
.32” S&W en .32” S&W Long
.38” Short Colt en .38” Long Colt
.38” Special en .357” Magnun
.38 Automatic en .38 Super (+ p)
.44” Ruso y .44” S&W Special en .44” Remg. Magnun
IDENTIFICACIÓN DE CARTUCHOS
PARA ARMA DE FUEGO
FABRICANTES DE CARTUCHOS
R-P Remintong Peters,marca de Remington Arms Co. de
Bridgeport (Connecticut), de EE.UU.
SB Santa Bárbara Sistemas General Dynamics, de Palencia
España.
LC Lake City Ordnance Plant, Lake City EE.UU.
FNB Fabrique Nationale, de Herstal, de Bélgica.
FNM Fabrica Nacional de Muniçoes de Moscavide, Lisboa, de
Potugal.
Weatherby Weatherby's Inc, de South Gate (California), de EE.UU.
SAKO Oy Sako A.B., de Riihimaki SAKO = Suojeluskuntain Aseja
Konepaja Osakeyhtio, de Finlandia.
S&B Sellier & Bellot, Praga Checolosvaquia.
REM-UMC Remington-Union Metallic Co. de bridgeport (Connecticut),
de EE.UU.
PMP Pretoria Metal Pressings Pty. Ltd, de Pretoria, de R. Sud
Africana.
W-W Olin Industries, División de Winchester-Western, fabricada
en East Alton, Illinois, de EE.UU.
FC Federal Cartridge Co., de Anoka (Minessota), de EE.UU.
 CONVERSIÓN
DE PULGADAS A MILIMETROS
1 PULGADA ------------- 25.4 mm
0.5 PULGADA ------------- X mm
QUE SE LEE: UNA PULGADA ES A 25.4 mm., COMO 0.5 PULGADAS ES
A “ X” MILIMETROS, QUEDANDO FINALMENTE LA ECUACIÓN
SIGUIENTE:

(0.5 PULGADAS) (25.4 mm)

X = ------------------------------------------- = 12.7 mm
1 PULGADA

DE DONDE “X” ES LA EQUIVALENCIA DE 0.5 PULGADAS EN

MILIMETROS.
 ¿A CUANTO EQUIVALE EL CALIBRE
NOMINAL 0.357” MAGNUM EN MILIMETROS?

DATOS:
CALIBRE NOMINAL: 0.357” MAGNUM

CALIBRE “X” : “X” MILIMETROS

(0.357 PULGADAS) (25.4 mm)

X = --------------------------------------------- = 9.06 mm.
1 PULGADA

EL CALIBRE NOMINAL 0.357” MAGNUM, EQUIVALE A 9.06

MILIMETROS.
CARTUCHOS PARA ESCOPETA EN CALIBRES VARIADOS, DESDE EL 6MM
FLOBERT HASTA EL CALIBRE 10

Varios cartuchos
cortados. El primero de
perdigones, los otros
con diversas balas
(Slug) con "alerones"
helicoidales para
provocar el giro de la
bala aerodinámicamente
y variados tacos de
plástico.
CALIBRES DE LAS ESCOPETAS
EL CALIBRE ESTA DADO POR EL PESO DE LA MUNICIÓN;
ASÍ PUES, LOS CALIBRES MAS COMUNES SON, 4, 8, 10,
12, 14, 16, 20, 24, 28 Y 32, LOS CUALES SE
CLASIFICAN DE LA SIDUIENTE MANERA:

A.- DE USO EXCLUSIVO DEL EJÉRCITO, SON LOS

CALIBRES: 4, 8 Y 10.

B.- PERMITIDOS PARA DEPORTISTAS, COMUNEROS,

TRABAJADORES DEL CAMPO, LOS CALIBRES: 12, 14,
16, 20, 24, 28 Y 32, A EXCEPCIÓN DE AQUELLAS
ESCOPETAS QUE TIENE UNA LONGITUD DE CAÑÓN
INFERIOR A 63.5 cm.
CALIBRES DE ESCOPETA
Circunferencia de los cañónes de escopeta
28 1/28 LB
balls
ESCOPETA
1/20 LB Gauge
20
balls
Número de postas que se
requieren para determinar
los calibres para escopeta.
16
balls 1/16 LB

12
1/12 LB
balls
1 lb. de plomo = .453 kg = 453 g.
453 g / 12 = 37.75 g (cada una de las doce partes va a tener un mismo peso y diametro para dar un peso total 37.75 g).
453 g / 16 = 28.37 g (cada una de las dieciséis partes va a tener un mismo peso y diametro para dar un peso total 28.37 g).
453 g / 20 = 22.70 g (cada una de las veinte partes va a tener un mismo peso y diametro para dar un peso total 22.70 g).

PERDIGON POSTA
POSTAS Y PERDIGONES
 CARTUCHO PARA ESCOPETA
CALIBRE 12, CON BALA TIPO SLUG
CARTUCHO PARA ESCOPETA
CALIBRE 8
Cartucho semimetálico del calibre 8 y 4
1/4 pulgadas sistema Lefaucheux.

Cartucho de fuego central. En este caso un

modelo industrial, sin bala, que con una
escopeta especial se usaba para limpiar las
chimeneas de los altos hornos.
CLASIFICACION DE LOS CARTUCHOS POR LA
FORMA DE INICIAR LA DEFLAGRACIÓN DE LA
CARGA DE PROYECCIÓN

PERCUSIÓN CENTRAL.- Es
cuando la cápsula se
encuentra en el centro del
culote.

PERCUSIÓN PERIFERICA.-
Es cuando el fulminante se
encuentra en la periferia.
PERCUSIÓN PERIFERICA O
ANULAR
22 Blank, 22 Short, 22 Long, 22 Long
Rifle Shot, 22 Viper, 22 Long Rifle, 22
Stinger, 22 Magnum, and 22
Maximum.
 CARTUCHOS DE PERCUSIÓN
ANULAR
En 1835, el armero francés
Nicolás Flobert desarrolló el
primer cartucho de fuego
anular. Era de .22 pulgadas y
se propulsaba únicamente con
la fuerza del fulminante pues
no contenía pólvora.
Estaba pensado para tiro de
salón, pero pronto fue
adaptado para otros usos
simplemente haciendo más
grande el casquillo y/o la bala
y añadiendo pólvora al
cartucho. Finalmente, la
denominación de sistema
FLOBERT permaneció sólo
para los cartuchos sin
pólvora.
 6mm Flobert, .22” Short, .22” Long y .22” L.R.

WMR   = Winchester Magnum Rimfire

PERCUSIÓN CENTRAL
FULMINANTE
 BOXER
Los cartuchos que tiene “un solo oido” son de
fabricación Norteamericana, de casquillo con
pistón Boxer
 BERDAN
Los cartuchos que tienen “dos o mas oidos”
son de fabricación Europea de casquillo con
pistón Berdan.
PARTES DEL CASQUILLO
 COTA DE FIJACIÓN
La cota de fijación es la distancia entre el punto de apoyo del cartucho
alojado en la recámara del cañón con respecto al plano frontal del cierre o
bloque de obturación. Considerando para ello las características
estructurales de cada arma de fuego y la configuración particular de los
cartuchos, donde el punto de apoyo pudiera ser la pestaña, el hombro, la
boca del casquillo, o el refuerzo de los cartuchos con esa condición.
ALCANCE DEL PROYECTIL
NACIMIENTO DE LA AUTOMATIZACIÓN
LAS PRIMERAS PISTOLAS

BOCHARDT 1892 LUGER 1905 ROTH STEYR 1908

REVOLVERES COLT
(1814 – 1862)
 PISTOLA
Es un arma de fuego corta, de cañón fijo o móvil,
diseñada para ser sostenida con una sola mano, y
la práctica actual de dispararlas utilizando ambas
manos no desmiente esta denominación, pueden
ser portadas en el cuerpo del usuario y,
asegurándolas de alguna manera a su cintura,
normalmente se fabrica con funcionamiento
semiautomático, pero existen algunos modelos
diseñados para disparar en automático, incluyendo
las pistolas de disparo único o monotiro, las pistolas
de cuatro cañones, las derringers y plumas.
PISTOLA
PISTOLA AUTOMÁTICA
 Calibre: .22” Long Rifle.
 Marca: Trejo.
 Modelo: 1.
 Fabricación: México (Zacatlan,
Puebla).
 Sistema de Disparo:
Semiautomático y Automático
(ráfaga).
 Capacidad del cargador: 7
Cartuchos.
 Por su sistema de disparo en
ráfaga, se encuentra
contemplada en el artículo 11,
inciso d ), de la Ley Federal de
Armas de Fuego y Explosivos,
como de las reservadas para el
Uso, Exclusivo del Ejército,
Armada y Fuerza Aérea Nacional.
PISTOLA DE 4 CAÑONES

CALIBRE .357” MAGNUM / .38” ESPECIAL

PISTOLA DERRINGER
DESERT EAGLE

CALIBRE: .357” MAGNUM, .41”

MAGNUM, .44” MAGNUM, .50”
AE.
LONGITUD TOTAL: 260 mm.
PESO: 2 Kg.
CAPACIDAD DEL CARGADOR:
9 (.357”), 8 (.41”) Y 7 (.50”)
CARTUCHOS.
SISTEMA DE DISPARO:
SEMIAUTOMÁTICO.
PAÍS DE FABRICACIÓN:
ESTADOS UNIDOS O ISRAEL.
 REVOLVER
Arma de fuego corta, de cañón estriado, que posee
una serie de recámaras en un cilindro giratorio
montado coaxialmente al cañón. Por medio de un
mecanismo sincrónico hace girar el tambor
alineando las recámaras sucesivamente con el
cañón, pero que también puede disparar
oprimiendo la cola del disparador (gatillo) sin haber
montado el martillo, es decir, el revolver puede
contar con sistema de disparo en simple o doble
acción o ambos.
SIMPLE ACCIÓN
Para ser disparado, requiere que el usuario
previamente monte él martillo
manualmente, utilizando su dedo pulgar,
para enseguida presionar el llamador y que
él martillo caiga.
DOBLE ACCIÓN
Únicamente requiere que el usuario ejerza
suficiente fuerza sobre él llamador, para que
la mecánica propia del arma levante el
martillo y lo deje caer con violencia y originar
la percusión del cartucho alineado con él eje
del cañón.
 ESTRELLA EXTRACTORA

MARTILLO
G
U PARTES DE UN REVOLVER R
A E
R C
D Á
A M
M A
O R
N A
DISPARADOR
T S
E
CILINDRO
MIRA ANTERIOR

CAÑÓN

EMPUÑADURA

ARMAZÓN FIADOR DEL CILINDRO

MIRA POSTERIOR

TOPE DEL MARTILLO CAÑÓN BASCULANTE SEGURO DE TRANSPORTE VENTANA DECARGA

REVOLVER
AMETRALLADORA, MARCA
MENDOZA
CALIBRE:7X57 mm.
TIPO: MAUSER.
FABRICADA: POR
MENDOZA EL 15
DE OCTUBRE DE
1911.
ABASTECIDA: POR
CINTA.
ENFRIADA POR
AIRE, TENIA 2
CAÑONES.
 CAÑÓN MENDOZA
CALIBRE 35 mm Y 37 mm
SUBAMETRALLADORA
 CALIBRE: 9 x 19 mm.
 MODELO: HM3-S PARA
CUERPOS DE SEGURIDAD
PÚBLICA Y HM4-S VERSIÓN
CORTA PARA CUERPOS
ESPECIALES Y EQUIPOS SUAT.
 SISTEMA DE DISPARO:
SEMIAUTOMÁTICO –
AUTOMÁTICO.
 CAPACIDAD DEL
CARGADOR: 20 Ó 32
CARTUCHOS.
 ARMADO Y DESARMADO EN
SOLO 6 PIEZAS.
 EXCELENTE AGRUPAMIENTO Y
PRECISIÓN.
 MIRA LASER OPCIONAL.
 RESISTENCIA AL AGUA.
 FUNCIONAMIENTO PERFECTO
CON TODOS LAS MARCAS DE
CARTUCHOS CALIBRE 9 mm.
 CULATA ABATIBLE.
 PISTOLA DERRINGER K62-9
CALIBRE 4.5 MM DE CAPSULA
FULMINANTE
PISTOLA DE FULMINATES CALIBRE
4.5 mm/.177” MODIFICADA
Modelo K-62
RIFLE DE ACCIÓN NEUMÁTICA
 BALIN SABOT (AIRE COMPRIMIDO)
(BALAS CON ACELERADOR)

Peso
Diámetro Longitud Coeficiente
grains

Sabo 4.5 mm 3.7 mm 7.55 5.8 mm 0.040

Sabo 5.5 mm 4.1 mm 13.4  7.55 0.048

PISTOLA DE CÁPSULA
FULMINANTE
Pistola Röhm RG
3S. El cargador
para 6 cartuchos
corre debajo del
cañón. Este tipo
de pistolas
detonadoras solía
comprarse en
Andorra antes de
su liberalización.
PISTOLA DE CÁPSULA
FULMINANTE

Pistola detonadora marca Longines. Utiliza unos

cartuchos marca RWS (logo Bellota) con la
estrella de cierre formando una cúpula más
plana de lo habitual. Esto facilita introducirlos
en el cargador tubular (como en el Winchester,
culote de un cartucho apoyado en la punta del
anterior). El cartucho detonado es expulsado
por la parte superior, el gran "punto de mira".
PISTOLA DE GAS CO2
 SISTEMAS DE DISPARO
REPETICIÓN.
Son operadas por el mismo tirador, es decir el tirador tiene
que operar el mecanismo de acerrojamiento y percusión
tantas veces como disparos desee efectuar (tiro a tiro).

SEMIATUMÁTICO.
Sistema de disparo donde se aprovechan los gases producidos
por la deflagración de la pólvora de un cartucho percutido,
intervienen accionando las partes móviles del arma de fuego
hasta completar su ciclo y el disparo se vuelve a producir
hasta accionar nuevamente el llamador (tiro a tiro).

AUTOMÁTICO.
Sistema de disparo donde los gases producidos por la
deflagración de la pólvora de un cartucho percutido,
intervienen accionando las partes móviles del arma de fuego
hasta completar su ciclo y el disparo se produce
ininterrumpidamente (ráfaga) mientras el llamador se
mantiene oprimido.
 REPETICIÒN (TIRO A TIRO)
Escopeta de acción de bomba Escopeta de acción de quiebre

Carabina de acción de palanca Rifle de alto poder de acción de cerrojo

SEMIAUTOMÀTICO (TIRO A TIRO)

Fusil

Pistola
 AUTOMÀTICO (RÀFAGA)

Ametralladora

Fusil Pistola
PISTOLA SEMIAUTOMÁTICA
Es un arma corta que emplea la fuerza del
retroceso de los gases para producir la
apertura del obturador y, en consecuencia,
la expulsión del casquillo percutido, para
luego insertar un nuevo cartucho en la
recámara del cañón.
PISTOLA SEMIAUTOMATICA
PISTOLA SEMIATUMATICA
U.S. Department of Justice
Federal Bureau of Investigation

General Rifling
Characteristics File

Firearms/Toolmarks Unit
FBI Laboratory
 MANUAL DE CARACTERISTICAS
GENERALES DEL RAYADO N (G.R.C.)
IDENTIFICACIÓN DE LA PISTOLA SEMIAUTOMATICA, MARCA
SWD INC, MODELO M-11/NINE
CARACTERISTICAS DE LA PISTOLA SEMIAUTOMATICA,
MARCA SWD INC, MODELO M-11/NINE
PISTOLA SEMIAUTOMATICA
 MANUAL DE CARACTERISTICAS
GENERALES DEL RAYADO N (G.R.C.)
IDENTIFICACIÓN DE LA PISTOLA SEMIAUTOMATICA, MARCA
INTRATEC, MODELO TEC-22
CARACTERISTICAS DE LA PISTOLA SEMIAUTOMATICA,
MARCA INTRATEC, MODELO TEC-22
IDENTIFICACIÓN DE LA PISTOLA SEMIAUTOMATICA,
MARCA INTRATEC, MODELO TEC-9
CARACTERISTICAS DE LA PISTOLA SEMIAUTOMATICA,
MARCA INTRATEC, MODELO TEC-9
PISTOLA SEMIAUTOMATICA
INTERDYNAMIC KG 99
IDENTIFICACIÓN DE LA PISTOLA SEMIAUTOMATICA,
MARCA INTERDYNAMIC, MODELO KG-99
CARACTERÍSTICAS DE LA PISTOLA SEMIAUTOMATICA, MARCA
INTERDYNAMIC, MODELO KG-99
 CARABINA
Una carabina es de similares
características a la de un fusil
, con cañón u otros elementos
acortados para hacer más
práctico su manejo en ciertas
situaciones. Originalmente la
carabina fue creada para
proporcionar un arma larga
manejable a la caballería,
actualmente se denomina así
también a las armas
acortadas o con elementos
plegables para ser más
utilizables en lugares
reducidos o hacer más
cómodo su uso y transporte,
con un largo de cañón inferior
a los 560 mm.
CARABINA SWD M11
CARABINA .450” BUSHMASTER
TERCEROLA
Tercerola con sistema
Winchester, modelo 1873,
antigua arma de fuego de
hombro más corta que una
carabina y mas larga que
las pistolas, actualmente
se considera un arma de
colección. Es el arma de
fuego usada por la
caballería ligera, a pesar
de su poca longitud es algo
gruesa y resulta un poco
pesada. La suelen llevar
colgada en un costado de
la silla, por la caballería,
dicha arma es un tercio
más corta que la carabina
 FUSIL
Arma de fuego larga, utilizada por
fuerzas gubernamentales, de
disparo de repetición,
semiautomático ó puede disponer
de un selector de cadencia de
disparo en semiautomático –
automático, por lo general cuenta
con una correa portafusil que sirve
no solo para transportarlo, sino que
también puede ser muy útil para
proporcionar mayor firmeza en la
posición de apuntar y disparar
sobre un objetivo. Los fusiles de
repetición son empleados por
francotiradores para tiro de
precisión hasta 500 m. Por ejemplo
son Fusiles de repetición,
semiautomáticos y automáticos los
de calibre: .223”, 7 mm, 7.62
mm, .30”, .300” H&H Magnum, .
300” Savage, .300” Win Magnum, .
303” Brithis, .303” Savage, 7.63
mm Mauser.
FUSIL H&K, MOD. G-3
Especificaciones
4,4 kg (G3A3)
4,7 kg (G3A4)
Peso 5,54 kg con mira óptica
(G3SG/1)
4,1 kg (G3K)
1025 mm (G3A3)
1025 mm / 840 culata
plegada (G3A4)
Longitud
1025 mm (G3SG/1)
895 mm / 711 mm culata
plegada (G3K)
450 mm
Longitud del cañón
315 (G3K)

Munición 7,62 × 51 mm OTAN

Calibre 7,62 mm
Blowback (retroceso de
Sistema de disparo masas) retardado via
cerrojo con rodillos
Cadencia de tiro 500-600 disparos/min
Alcance efectivo 100-800 m
Cargador de 20 balas
7mm Mauser /
 Creada para el fusil
Máuser modelo 1892,
por sus grandes
7 x 57mm cualidades balísticas
fue inmediatamente
adoptado como
cartucho reglamentario
para el ejército en
España, México, Brasil,
Chile, Colombia,
Uruguay... Su bautismo
de fuego en la guerra
de Cuba forzó al
ejercito estadounidense
a cambiar sus
anticuados fusiles por
los Springfield en 1903.
 GALIL
 Calibre: 7.62 X 51
mm ó .223” (5.56 X
45 mm)
 El cargador 7.62
alberga 25 tiros y es
recto, el proveedor
5.56 es curvo y
alberga 35 cartuchos
FUSIL H&K G11
 País de origen: Alemania
 Longitud: 750 mm
 Longitud del cañón: 540 mm
 Rayado: Poligonal, paso de 155
mm
 Calibre: 4.7 x 33 mm (Sin
casquillo)
 Peso: 4.33 Kg con 100
proyectiles
 Capacidad de munición: 45
Proyectiles (standard)
 Sistema de disparo:
Semiautomático – Automático –
Ráfaga de 3 tiros
 Cadencia de tiro: 600 dpm
(automático)
 Cadencia de tiro: 2000 dpm
(Ráfaga de 3)
 Velocidad inicial: 930 m/s
 Miras: Ópticas
 Efectividad: Hasta 300 m
FUSIL BARRET CALIBRE .50”
 PARTES DEL FUSIL AK-47
CERROJO
CAJÓÑ DE MECANISMOS

ALZA DE MIRA
PALANCA SELECTORA DE
CADENCIA DE DISPARO MIRA
CAÑÓN

EMPUÑADURA

GUARDAMONTE GUARDAMANO
FIADOR DEL
CARGADOR BOCA DE CAÑÓN
CULATA PLEGABLE
DISPARADOR CARGADOR
 CARTUCHO PARA ARMA DE
FUEGO AK-47,
CALIBRE 7.62 x 39 mm

PESO DE LA BALA: 8 g o 124 granos

VELOCIDAD INICIAL: 701 m/s o 2329 pies/segundo
ENERGIA INICIAL: 202 kg-m o 1460 pies-libra
 PARTES DEL FUSIL AR-15 (M-16)
AZA DE TRANSPORTE
MIRA

CAÑÓN GUARDAMANO ALZA DE MIRA CULATA

PALANCA DE
CERROJO

CAJON DE RECEPTOR DEL EMPUÑADURA

MECANISMOS CARGADOR PALANCA SELECTORA
DISPARADOR
DE DISPARO
ROMPEFLAMAS GUARDAMONTE
CARABINA AR-15 .223” Rem CON
LANZAGRANADAS 40 mm
 Fusil Mod. F2000
Cal. .223” (5.56 x 45 mm)
 LANZA GRANADAS
M79 40mm

Diámetro
De 40 mm
CARTUCHO PARA ARMA DE FUEGO
AR-15,
CALIBRE .223” (5.56 X 45 mm)
(5.56 NATO)

PESO DE LA BALA: 3.5 g o 55 granos

VELOCIDAD INICIAL: 1014 m/s o 3326 pies/segundo
ENERGIA INICIAL: 185 kg-m o 1337 pies-libra
COMBINACIÓN ESCOPETA/RIFLE
Marble, Gamegetter

Longitud del cañón 30.4cm menor a 63.5cm

 RIFLE
Arma de fuego larga de similares características a la de un
fusil. Rifle es un término anglosajón derivado de rifling, cuyo
significado es rayado. En México únicamente se utiliza esté
término para identificar los Rifles calibre .22” Magnum, .22”
Long Rifle, .22” Long y .22” Corto y a los Rifles de Alto
Poder de repetición o semiautomáticos, que no sean
convertibles en automáticos, diferentes a los calibres .30”, .
223”, 7 mm y 7.62 mm. Por ejemplo son rifles de alto poder,
de repetición y semiautomáticos los de calibre: .22” Rem Jet, .
22” Hornet, .222” Rem, .243” Win, 6 mm Lee, 6 mm Rem, .25”
Rem, .25” Stev, .25”-06 Rem, .25”-20 Win, .25”-20 Win, .25”-
35 Win, .250” Savage, .257” Roberts, .264” Win Magnum, 6.5
mm Carcano, 6.5 mm Jap, 6.5 x 55 mm y .270” Win, .338” Win
Magnum, .348” Win, .350” Rem Magnum, .358” Win, .375”
H&H Magnum, .375” WIn, .357” Weatherby Magnum, .40”-
60, .40”-70, .40”-82, .401” Win, .444” Marlin, .45”-70
Government, .450” Win Magnum, .460” Weatherby Magnum, .
50”-110 Win y .50”-95 WCF.
MUNICIÓN PARA RIFLE DE ALTO PODER
 .577 Tyrannosaur A-Square /
14.9x75.7 / XCR 15 075 BGC 030
1.- Cartucho de latón, bala "Monolithic Solid"
maciza del mismo material. 750 grains, 2460
pies/segundo.
3.- Cartucho con bala semiblindada "Lion Load", de 750
Grains y 2460 pies/seg. La caja advierte que es sólo para
uso sólo contra felinos u otros animales de piel fina tanto
en disparos frontales como laterales. Culote lacado en rojo

2.- Cartucho con bala semiblindada "Dead

Tough", de 750 Grains y 2460 pies/seg. 4.- Cartucho con bala blindada.

1 2 3 4
Cartucho creado en 1993 en respuesta a la petición de dos guías
profesionales de caza africana. Creían que sus clientes iban sub-
equipados con los calibres que llevaban para la caza de algunos
animales grandes y para ello crearon un cartucho con bala de latón
macizo capaz de abatir cualquier fiera. Incluso un Tiranosauro si lo
encontrasen, de ahi su nombre.
 SUBAMETRALLADORA
Su nombre proviene de la traducción del
inglés “SUB MACHINE GUN”, son
clasificadas como armas largas, pero en
realidad sus dimensiones son cortas, la
característica principal que las distingue
como de inferior categoría es por el hecho
de que utilizan cartuchos para pístola, es
decir, de menor potencia. Estas armas
normalmente cuentan con un mecánismo
para seleccionar el disparo que se desea
realizar, ya sea semiautomático (tiro a tiro) y
automático (ráfaga). En Mèxico es sinonimo
de Pistola Ametralladora, metralleta y
subfusil.
 SUBAMETRALLADORAS

M3A1 DE EE.UU. STEN MARK 1 DE GRAN BRETAÑA THOMPSON M1928A1 DE EE.UU..

MADSEN 50 DE DINAMARCA CETME C-2 DE ESPAÑA UZI DE ISRAEL

MP 40 DE ALEMANIA F1 DE AUSTRALIA UZ61 DE CHECOSLOVAQUIA

MP 44 DE ALEMANIA STAR Z-84 DE ESPAÑA

MP5 DE ALEMANIA
Modelo : UZI (llamada así por su diseñador Uziel Gal).

Tipo : Subametralladora.

País de Origen : Israel.

Fabricante : Industrias Militares de Israel (IMI). FN de Bélgica y otros la fabrican bajo licencia.

Calibre : 9 mm Parabellum.

Funcionamiento : Automático por cierre de masa batiente y percutor fijo.

Cadencia de : 600 disparos por minuto.

Tiro

Largo Total : 650 milímetros.

Largo del Cañón : 260 milímetros.

Peso : 3,5 kilos, descargada.

Periodo de : Inició en 1951 y aun se mantiene.

Fabricación
Subametralladora
Uzi
Subametralladora
Mini-Uzi
Pistola Ametralladora
Micro-Uzi
Pistola semiautomática
Uzi
SUBAMETRALLADORA MARCA RPB
INDUSTRIES MODELO M11
IDENTIFICACIÓN DE LA SUBAMETRALLADORA
MARCA RPB INDUSTRIES, MODELO M11
CARACTERISTICAS DE LA SUBAMETRALLADORA
MARCA RPB INDUSTRIES, MODELO M11
 IDENTIFICACIÓN DE LA SUBAMETRALLADORA
MARCA INGRAM O RPB INDUSTRIES, MODELO M10
IDENTIFICACIÓN DE LA SUBAMETRALLADORA
MARCA RPB INDUSTRIES, MODELO M10
CARACTERISTICAS DE LA SUBAMETRALLADORA
MARCA RPB INDUSTRIES, MODELO M10
IDENTIFICACIÓN DE LA SUBAMETRALLADORA
MARCA INGRAM, MODELO XM10
CARACTERISTICAS DE LA SUBAMETRALLADORA
MARCA RPB INDUSTRIES, MODELO XM10
Modelo : MP-5
Tipo : Subametralladora.

País de Origen : Alemania.

Fabricante : Heckler and Koch.

Calibre : 9 x 19 mm Parabellum.

Velocidad de Fuego : 800 disparos por minuto.

Alimentación : Cargadores de 15 o 30 cartuchos.

Accionamiento : Acerrojamiento semirigido por rodillos (igual que en el G-3)

Alcance Efectivo : 100 metros.

Velocidad Inicial del : 400 metros por segundo.

Proyectil

Peso (del arma) : 2,55 kilos.

Longitud (del arma) : 490 mm (660 mm con la culata desplegada)

 PORTAFUSIL UNIVERSAL,
SIMILAR AL EMPLEADO POR
EL G-3
AMETRALLADORA FN HERSTAL CALIBRE .50” BROWNING
Arma de fuego larga Características Técnicas

totalmente Masa del arma 38,150 kg. (modelos M2HB y QCB)

automática, para su Masa del cañón 11,800 kg.

empleo se requiere
Longitud del arma 1,654 m.

Longitud del cañón 1,143 m.

más de dos Longitud de las rayas 1,064 m.
personas, se Cantidad de rayas 8
abastece por cintas Velocidad a la boca 920 m/s

metálicas o de lona, Alcance máximo 6.765 m.

utiliza bipies o
Alcance efectivo 1.500 m.
Cadencia de tiro 485/635 dpm

tripies.
AMETRALLADORA DILLON
AERO
CALIBRE 7.62 X 51 mm
MORTERO
Diámetro del
mortero de
81mm
GRANADA DE MORTERO REFORMADA
"VALERO",  DE 50 y 81 mm.
  Espoleta de aluminio o de latón. El
funcionamiento de esta espoleta es el siguiente:
"En el hueco de la cabeza va colocado el
conjunto del fulminante y percutor con su
muelle, en un cilindro con dos ranuras laterales
por las que resbalan las patillas de una arandela
en la que apoya el muelle que mantiene el
percutor separado del fulminante. Este cilindro
va unido a otro de mayor diámetro y en el
resalte de ambos se apoya la cabeza del
percutor. Dentro de este hueco cilíndrico va una
copera invertida con el borde un poco estrecho;
dicho borde apoya sobre la cabeza del percutor
y el fondo o parte superior queda enrasando
con el borde de la espoleta y ambos cubiertos
de lacre para preservar el interior de la
humedad. Atravesando todo va un delgado
pasador de latón.
Al iniciarse el movimiento brusco de la granada
en el momento del disparo, se rompe el
pasador y todo el conjunto de percutor y
fulminante se desplaza al fondo del hueco de la
cabeza de la espoleta. Al chocar la granada en
el terreno si este es duro, como la espoleta es
de aluminio, se aplasta su cabeza y si la tierra
es blanda ésta entra en el hueco que ha
quedado al descender la copela y en ambos
casos el fulminante por inercia avanza
venciendo la fuerza del muelle hasta incidir con
la aguja percutora, produciéndose la explosión.
GRANADAS DE MORTERO
81 mm
GRANADA DE FUSIL
ANTIPERSONAL
Es del tipo de fragmentación, es decir, al momento
que impacta sobre el objetivo, se fragmenta
produciendo esquirlas que se desplazan en todas
direcciones para neutralizar combatientes.
Se utiliza contra personal a descubierto, ya que no
cuenta con espoleta de tiempo que permita
detonaciones en el aire que son necesarias para
neutralizar personal en loberas o con parapetos.

Longitud total………………… .275 m.

Peso promedio…………….... .630 Kg.
Diámetro interior del tubo estabilizador .022 m.
Diámetro mínimo del cuerpo……… .034 m.
Diámetro máximo del cuerpo…….. .054 m.
Diámetro de aletas………….. .072 m.
Alcance teórico máximo (tiro curvo 45°)
…………………………… 200 m.
Alcance máximo teórico (rasante) 75 m.
Número de aletas de estabilización.. 6.
Longitud total del cartucho M-3…….. .051 m.
Cartucho de proyección………… M-3 Cal. 7.62 x 51
mm
Marcas de identificación ………….... Amarillas.
Carga de fragmentación.- .110 Kg. de T.N.T. en
polvo y escamas.
Radio de acción……………………… 10 m.
GRANADA DE FUSIL
ANTITANQUE
Es del tipo “carga hueca”, en la que se genera un
dardo de fuego de alta presión y temperatura para
lograr el efecto de penetración en blindajes y
fortificaciones ligeras.
Se puede disparar en tiro rasante o curvo.
Cuenta con un cartucho de proyección M-3.

Longitud total………………… .280 m.

Peso promedio…………….... .590 Kg.
Diámetro interior del tubo estabilizador………………….
.022 m.
Diámetro del cuerpo………… .055 m.
Diámetro de aletas………….. .070 m.
Alcance teórico máximo (tiro curvo 45°)
…………………………… 200 m.
Alcance máximo teórico (rasante) 75 m.
Número de aletas de estabilización.. 3.
Modelo……………………….. M9A2.
Carga de proyección.- .110 Kg. de pentolita
(Mezcla mecánica de T.N.T. fundido y pentrita).
Penetración.- 125 mm. en acero y 250 mm. en
muros de concreto.
OBUSERO CAL. 152 mm

 Alcance máx.: 28.5 Km.

 Alcance min.: 6 Km.
 Cadencia: 8 d.p.m.
 Elevación: 68º
 Dirección: 360º
 Sistema: Automático y
Semiautomático.
 Peso de la granada: 43.56 Kg.
 Capacidad de granadas a bordo:
50.
 Peso: 42.5 Toneladas.
 Tripulación: 7 personas
 GRANADAS DE CAÑÓN
DE CAÑÓN.- Reciben este nombre genérico todas las armas de fuego o piezas
de artillería cuyo calibre supera los 20 mm.
lanzamisiles antitanque
portátil 60 mm.
Cohete explosivo
tipo HEAT(High
Bazooka M1 Explosive Anti-
Tank)
perteneciente al
bazooka
Ruchnoy Protivotankovy Granatomyot

RPG-7, ruso RPG-2, ruso

AT-4 (ó AT4) es un lanzacohete
manufacturado en Suecia por
Saab Bofors Dynamics
(anteriormente Bofors Anti Armour
Systems)
GRANADA DE MANO DEFENSIVA
MODELO M26M
 Modelo.- M26M.
 Fabricación.- Nacional.
 Peso total.- 487 gr.
 Longitud total.- 112.5 mm.
 Radio de acción.- 10 m.
 Iniciador.- Cápsula M42.
 Carga de retardo.- 1.8 gr. de
pólvora no gaseosa de base de
circonio y níquel.
 Cuerpo.- De acero con 4
cinturas transversales, rayado
para facilitar la fragmentación.
 Espoleta.- M206A2
 Carga Principal.- 110 gr. de T.
N. T. molido.
 Chaveta y su argolla.
 Muelle del percutor.- Que al
momento de soltar la palanca
esta se acciona y dura su
ignición de 4.5 a 6.5 segundos
para ponerse a salvo el lanzador
a los 6 segundos produce un
flamazo en el fulminato.
 GRANADA DE MANO DE
FRAGMENTACIÓN (DEFENSIVA)

MODELO MKII A2 MODELO M26M

GRANADA DE MANO DE
FRAGMENTACIÓN
(OFENSIVA)
GRANADA QUIMICA
 ARMAS DE FUEGO DE
FABRICACIÓN ARTESANAL
TOLETE
PISTOLAS
 PISTOLA
TIPO ENCENDEDOR
 PISTOLA
TIPO ENCENDEDOR
CLASIFICACIÓN DE LAS ARMA DE FUEGO

DE REPETICIÓN.- TIRO A TIRO

SEMIAUTOMÁTICA.- TIRO A TIRO

POR SU SISTEMA DE DISPARO
AUTOMÁTICA.- RÁFAGA

PEQUEÑO.- HASTA 20 mm

POR SU CALIBRE MEDIANO.- DE 21 mm A 100 mm

GRUESO.- DE 101 mm EN ADELANTE

ARMAS CORTAS.- PISTOLAS Y REVOLVERES.

POR SU LONGITUD ARMAS LARGAS.- CARABINAS, ESCOPETAS, FUSILES,

RIFLES, SUBAMETRALLADORAS Y AMETRALLADORAS.

NORMAL.- CUANDO FLUCTUA DE 2 A 11 RAYAS.

DE PELO.- CUANDO EL NUMERO DE RAYAS ES DE 12.
POR EL NUMERO DE RAYADO
MARAVILLOSO.- CUANDO EL NUMERO DE RAYAS ES MAS
DE 12.
 PORTÁTILES- INDIVIDUALES, PARA SU EMPLEO Y TRANSPORTE NO
REQUIEREN MAS DE DOS PERSONAS, EJEMPLO: PISTOLAS,
REVOLVERES, FUSILES, ESCOPETAS, SUBAMETRALLADORAS.

SEMIPORTATILES.- PARA SU EMPLEO Y TRANSPORTE SE

POR SU PESO REQUIEREN MAS DE DOS O MÁS PERSONAS. EJEMPLO:
MORTEROS Y AMETRALLADORAS.

PESADAS.- PARA SU TRANSPORTE Y REMOLQUE SE REQUIEREN

VEHICULOS A MOTOR ACÉMILAS. EJEMPLO: MORTEROS PESADOS,
CAÑONES Y OBUSEROS.

DESTRORSSUM.- CUANDO EL SENTIDO DEL RAYADO ES HACIA LA

DERECHA.

SINESTRORSSUM.- CUANDO EL SENTIDO DEL RAYADO ES HACIA LA

IZQUIERDA.
POR SU TIPO DE RAYADO
POLIGONAL.- SE CONOCE COMO DE CONDUCCIÓN, CONSISTE EN
ARISTAS DE PASO CONSTANTE Y SUS VÉRTICES MATADOS, CON
ORIENTACIÓN DE IZQUIERDA A DERECHA Y CUYAS ARISTAS
CARECEN DE AMPLITUD RAZONABLE PARA SER MEDIDAS, ES
POCO COMÚN.

AVANCARGA.- SON LAS QUE SE CARGAN POR LA BOCA DEL

CAÑÓN. EJEMPLO: MORTEROS Y ESCOPETAS DE CHISPA.
POR SU ABASTECIMIENTO RETROCARGA.- SON LAS QUE SE CARGAN POR LA PARTE
POSTERIOR DEL CAÑÓN. EJEMPLO: REVOLVERES, PISTOLAS ,
SUBAMETRALLADORAS, AMETRALLADORAS, RIFLES, ETC.
 SEMIAUTOMÁTICA, AUTOMÀTICA, REPETICIÒN,
 PISTOLA MONOTIRO, CUATRO CAÑONES, DERRINGER, PLUMA,
ENCENDEDOR, BASTON, ETC.

 REVOLVER REPETICIÒN EN SIMPLE Y DOBLE ACCIÒN

 PISTOLA AMETRALLADORA
 SUBAMETRALLADORA AUTOMÁTICAS
 METRALLETA

 PERCUSIÒN ANULAR O PERIFERICA

 RIFLE
 ALTO PODER

POR SU TIPO  CARABINA

AUTOMÁTICA, SEMIAUTOMÁTICA, REPETICIÒN

 FUSIL
AUTOMATICO, SEMIAUTOMÀTICO Y REPETICIÓN
 TERCEROLA
 MOSQUETON
 AMETRALLADORA
 ESCOPETA AUTOMATICA

 LANZAGRANADA
 MORTERO
 CAÑON U OBUSERO
EXPERTO EN EXPLOSIVOS RECUPERANDO
COMPUESTOS PELIGROSOS
En balística exterior, la forma, el calibre, el
peso, las velocidades iniciales, la rotación, la
resistencia del aire y la gravedad, constituyen
los elementos que inciden en la trayectoria de
un proyectil, desde el momento en que la bala
abandona la boca del cañón hasta que alcanza
el blanco.
Ninguna porción de la trayectoria de un
proyectil puede ser una línea recta, y
cuanto mayor es la velocidad del
proyectil, más tensa será su trayectoria.
 ONDAS DE CHOQUE DE UNA BALA EN
VUELO

La imagen muestra el flujo del aire alrededor de una bala de calibre 20 mm que
se desplaza a 500 metros por segundo. La imagen se obtuvo utilizando luz
polarizada con un tiempo de exposición de 20 nanosegundos (un nanosegundo
es 1/1.000.000.000 de segundo).
TRAYECTORIA
 1.- LÍNEA DE TIRO. Es la prolongación
del eje del cañón del arma. Es la línea
imaginaria que pasa por el centro del
cañón y se prolonga hacia donde apunta
el arma.
 2.- ORIGEN. Es el punto donde la
trayectoria del proyectil sale de la boca
del cañón del arma y cruzo por primera
vez el plano horizontal (el plano de boca
de fuego es el punto donde se da la
mayor velocidad del proyectil).
 3.- ALCANCE. Es la distancia o espacio
que recorre el proyectil en el aire, desde
que sale del plano de boca de fuego
hasta el punto de caída sin que toque
algún cuerpo.
 4.- PLANO HORIZONTAL. Es la línea
imaginaria que se encuentra paralela al
piso, y pasa por el centro de la boca del
cañón.
 5.- VÉRTICE. Es el punto más alto que
alcanza la trayectoria.
TRAYECTORIA
 6.- ORDENADA MAYOR. Es el
espacio que existe entre el plano
horizontal y el vértice
(verticalmente).
 7.- ORDENADA O ALTURA. Es el
espacio que existe entre el plano
horizontal y cualquier parte o punto
de la trayectoria.
 8.- PUNTO DE CAÍDA. Es el punto
donde la trayectoria cruza por
segunda vez el plano horizontal.
 9.- RAMA ASCENDENTE. Es la
porción mas larga y tendida de la
trayectoria.
 10.- RAMA DESCENDENTE. Es la
porción más corta y más curva de la
trayectoria.
 11.- ANGULO DE PROYECCIÓN. Es
el formado entre la línea de tiro y la
trayectoria.
 12.- ANGULO DE CAÍDA. Es el
formado entre la rama descendente
y el alcance.
TRAYECTORIA DE UN PROYECTIL EN
AUSENCIA DE GRAVEDAD Y AIRE
 TRAYECTORIA DE UN PROYECTIL EN
PRESENCIA DE LA FUERZA DE GRAVEDAD Y
EN AUSENCIA DE AIRE
 TRAYECTORIA DE UN PROYECTIL
AFECTADO POR LA GRAVEDAD Y LA
RESISTENCIA DEL AIRE
CÁLCULO DEL DESPLAZAMIENTO
 PROBLEMA

 Que distancia ha recorrido un proyectil que ha sido disparado con un

ángulo de 30° y con una velocidad inicial de 260 m/s.

 Datos:
 El ángulo de tiro = ⊖ = 30°
 Velocidad inicial = Vi = 260 m/s
 Desplazamiento = X = ¿?
 Formula X = Vi2 Sen 2⊖ / g

 Desarrollo

 Sustituyendo los datos en la formula tenemos:

 X = (260 m/s)2 Sen 2 (30°) / 9.8 m/s2 = 67600 (Sen 60°) / 9.8
= 5973.8 m

 Solución
 X = 5973.8 m de desplazamiento.
 CÁLCULO DE LA ALTURA DE UN
PROYECTIL, EN FUNCIÓN DEL ÁNGULO
DE TIRO, LA VELOCIDAD INICIAL Y EL

DESPLAZAMIENTO

Análisis de la figura 1 se observa que

 Tan = Cateto opuesto / Cateto adyacente
 Tan ⊖ = ½ gt2 + y / X despejando “y” tenemos
 y = X tan ⊖ - ½ gt2 -------------------- ecuación ( 1 )
Además sabemos que:
 Cos ⊖ = X / Vi t despejando “t” tenemos
 t = X / Vi Cos ⊖ -------------- ecuación ( 2 )
 Sustituyendo la ecuación 1 en 2, tenemos:
 y = X tan ⊖ - ½ g ( X / Vi Cos ⊖)2 = X tan ⊖ - gX2 / 2 Vi2 Cos2 ⊖

 y = X tan ⊖ - gX2 / 2 Vi2 Cos2 ⊖ ---- Formula para calcular cualquier

altura en el eje “y”
 CÁLCULO DE LA ALTURA
 A que altura se encontrará un proyectil que ha sido disparado con un
ángulo de 30°, a una velocidad inicial de 260 m/s y ha recorrido sobre el
eje “X” 250 m

 Datos

El ángulo de tiro = ⊖ = 30°
 Velocidad inicial = Vi = 260 m/s
 Altura = y = ¿?
 Desplazamiento = X = 250 m

 Formula

y = X tan ⊖ - gX2 / 2 Vi2 Cos2 ⊖
 Desarrollo
 Sustituyendo los datos en la formula tenemos:
 y = (250 m) (Tan 30°) - (250 m)2 (9.8 m/s2) / 2 (260 m/s)2 ( Cos2 30°)
 = 144.337 m – 61250 m / 101400 = 144.337 m – 0.604043 m
 y = 132.627 m de altura
 POTENCIA DE DETENCIÓN
Es la capacidad que tiene el proyectil para
derribar, inutilizar o abatir a una persona o
pieza de caza, aún cuando el disparo no se
efectué sobre órganos vitales.
StP = E x S2 N (energía en pies-libra x superficie frontal en pulgadas 2)

En el sistema métrico decimal, las unidades

de Stopping Power se definen en los
siguientes términos:
1 StP = 1 kgm x 1 cm2

Las correspondientes conversiones se

definen como:
1 StP = 7.233 pies-libra x .155 pulgadas2
POTENCIA DE PENETRACIÓN
ES LA PROPIEDAD QUE TIENEN LOS
PROYECTILES DE VENCER LA RESISTENCIA
QUE PRESENTA EL BLANCO AL SER
PENETRADO Y ESTA EN FUNCIÓN DE LA
ENERGÍA CINÉTICA RESIDUAL DEL
PROYECTIL, AL MOMENTO DE TOCAR E L
BLANCO.
P = e / s (Penetración = a la energía remanente entre la superficie frontal )

SE CALCULA DIVIDIENDO LA ENERGÍA CINÉTICA EN Kg-m EN

EL MOMENTO DEL IMPACTO, ENTRE LA SECCIÓN DEL
PROYECTIL EN cm2. LA UNIDAD ES EL “perf". ESTA
CONSIDERACIÓN SE DESPRENDE DE LA FÓRMULA PARA LA
PRESIÓN, QUE SEÑALA, LA PRESIÓN ES IGUAL A LA FUERZA
DIVIDIDA ENTRE SU SUPERFICIE, DONDE A IGUALDAD DE
FUERZAS Y, CUANTO MENOR SEA LA SUPERFICIE CONTRA LA
QUE SE EJERCE , MAYOR PRESIÓN SE OBTENDRA.
 POTENCIA VULNERANTE
SE TRATA DEL
POTENCIAL DE LESIÓN.
ES LA PROPIEDAD DEL
PROYECTIL PARA
HACER LOS MAYORES
DESTROZOS EN LOS
CUERPOS TOCADOS Y
ESTA DETERMINADA
POR LA FORMA DE LA
BALA, LA MASA, EL
CALIBRE Y LA
VELOCIDAD.
1 2

3 4

(.wav)
 ENERGÍA CINÉTICA
 La energía cinética de un cuerpo en movimiento
se define como la capacidad de efectuar un
trabajo en virtud de su movimiento, donde la
masa que se mueve en una determinada
dirección puede frenar su movimiento cuando se
impacta en alguna estructura.

Cuando se habla de Balística de Efectos es necesario

considerar a la energía cinética como el factor principal para
provocar los daños deseados sobre cualquier estructura,
dicha energía puede ser expresada en el sistema técnico
gravitacional en Kg-m/s.
 CÁLCULO DE LA Ec
 Peso de una bala calibre
.38” Especial = 8.43 g.

 Velocidad = 248 m/s

UNIDADES
Joule= N.m
Newton= kg.m/s
1 Joule= 0.102 Kg.m
(61504 m²/s²)

Kg.m
 COEFICIENTE BALÍSTICO
 Consiste en la capacidad que presenta un
proyectil para mantener una mayor velocidad
residual con respecto a la resistencia del aire.

 El coeficiente balístico o factor de la forma de los

proyectiles, se calcula dividiendo el peso de la
bala entre el cuadrado de su diámetro.

Como resultado de la resistencia al avance de la bala se aplica el

término coeficiente balístico. Entonces es claro que cuando el
diámetro de un proyectil aumenta, aun en forma modesta, el
coeficiente balístico decrece, por lo que el efecto desacelerante
del aire sobre el proyectil será mayor y la velocidad de este
disminuirá rápidamente
CALIBRE ESTILO DE LA BALA PESO EN GRAMOS
.22” Corto Plomo 1.879
.22” Long Rifle Plomo 2.600
.22” Magnum Encamisado 2.500
.25” Auto Encamisado 3.240
.32” Auto Encamisado 4.600
.32” S&W Plomo 5.702
.32 S&W Largo Plomo 6.350
.32” – 20 Win Plomo 6.400
.380” Auto Encamisado 6.156
.380” Auto Punta Hueca 5.702
9 mm Luger Encamisado 7.452
9 mm Luger Encamisado 8.035
.38” Super Encamisado 8.424
.38” Super Punta Hueca 8.100
.38” Especial Plomo 10.238
.38” Especial Encamisado 8.424
.38” Especial Punta Blanda 8.100
.38” Especial Punta Metálica 10.238
.38” Especial Punta Hueca 8.424
.357” Magnum Plomo 10.238
.357” Magnum Punta Blanda 10.238
.357” Magnum Punta Metálica 10.238
.357” Magnum Punta Hueca 8.424
.41” Rem Mag Plomo 13.608
.41”Rem Mag Punta Blanda 13.608
.44” Magnum Plomo 15.552
.44” Magnum Punta Blanda 15.552
.44” Magnum Plomo (gas check) 15.552
.44” Magnum Punta Hueca 11.664
10 mm Auto Encamisado 12.960
10 mm Auto Punta Hueca 11.016
.40” S&W Encamisado 10.044
.40” S&W Punta Hueca 11.664
.45” Auto Encamisado 14.900
.45” Auto Punta Hueca 11.988
.45” Auto Semiwadcutter FMJ 11.988

.45” Colt Plomo 16.200

.45” Colt Semiwadcutter HP 14.580
.223” Rem Encamisado 3.564
.223” Rem Punta Blanda 3.434
.243” Win Punta Blanda 5.184
6 mm Rem Punta Blanda 5.184
.270” Win Punta Blanda 6.480
.280” Rem Punta Blanda 9.072
7 mm Mauser Punta Blanda 9.072
7 mm Rem Mag Punta Blanda 9.072
7 mm Rem Mag Encamisado 11.340
.30” Carabina Encamisado 7.128
.30” – 30 Win Punta Blanda 11.016
.300” Savage Punta Blanda 11.664
7.62 X 39 mm Encamisado 8.424
7.62 X 39 mm Cola de bote 7.970
8 mm Mauser Punta Blanda 11.988
8 mm Rem Mag Punta Blanda 11.988
7.62 X 51 mm Punta Blanda 9.720
7.62 X 51 mm Cola de Bote 9.720
.30” – 06 Sprg. Punta Blanda 9.720
.30” – 06 Sprg. Cola de bote 11.664

.45” – 70 Gvt Encamisado 26.244

.45” – 70 Gvt. Punta Blanda 19.440
.458” Win Encamisado 32.400
.458” Win. Punta Blanda 33.048

.50” Encamisado con núcleo de acero 57.170

 BALAS

BALA NORMAL BALA WADCUTTER BALA DE PUNTA BLANDA

BALA DE
BALAS DE PUNTA HUECA BALA DE GOMA
PLOMO
BALA NORMAL U ORDINARIA
 Consta por lo general de un
núcleo, el que es recubierto
por una camisa o blindaje.
por contar con un núcleo
completamente cubierto,
dejaran menos residuos de
plomo sobre las paredes del
anima de los cañones, se les
conoce como cartuchos de
guerra y en ingles se describe
como Full Metal Jacket (FMJ).
CCI totally-metal-jacketed bullet
BALA EXPLOSIVA

Balas que al llegar a su

destino explotan. Con una
espoleta de impacto. Este tipo
de balas sólo se utiliza en
armas pesadas -.50 BMG o
superior- debido a la
complejidad de poner en un
reducido espacio carga
suficiente y los mecanismos
necesarios.
 BALAS EXPANSIVAS

SON EXPANSIVAS LAS BALAS DE PUNTA HUECA Y PUNTA BLANDA, SU

FINALIDAD ES CAUSAR LOS MAYORES DESTROZOS EN EL CUERPO
HUMANO, EJEMPLOS DE BALAS DE PUNTA HUECA: LA HIDRASHOCK Y
BLACK TALON.
BALA HYDRA-SHOCK
 La especial forma de esta
bala, permite que la parte
exterior se abra al
penetrar tejido en el
hueco, mientras que el
núcleo, más rígido,
controla la expansión.
Puede duplicar el diámetro
al deformarse.
 Fue creada por Federal y
consta de un poste central
de plomo-tungsteno en
una bala de plomo con
envuelta de latón y punta
hueca, con orificio de
mayor diámetro.
BALA STARFIRE
Diseñada por El
Dorado-PMC, al igual
que la Hidra Shock.
De bordes afilados y
curvaturas calculadas
adecuadamente, está
pensada para
optimizar la reacción
de los fluidos y tejidos
provocando tanto la
expansión de la bala
como un shock en el
cuerpo.
DAÑOS CON BALA
STARFIRE

ORIFICIO DE ENTRADA ORIFICIO DE SALIDA

ORIFICIOS DE ENTRADA ORIFICIOS DE ENTRADA

DAÑOS CON BALA
BLACK TALON

ORIFICIO DE ENTRADA ORIFICIO DE SALIDA

ORIFICIOS DE ENTRADA ORIFICIOS DE SALIDA

BALA TRAZADORA
Su uso principal es en
ametralladoras para corregir el
tiro del arma. Las cintas suelen
contener una bala trazadora por
cada cinco. Normalmente dejan
una estela luminosa al quemarse
una sustancia especial que llevan
en la parte posterior o entre la
envuelta y el núcleo, pero existen
en otros tipos. Algunas no
empiezan a dejar la estela hasta
transcurrido un cierto espacio (50
a 100 metros, según modelo)
para que el enemigo no pueda
localizar el arma. Otras dejan una
estela de humo, más visible
durante el día. Y para operaciones
especiales, las hay que dejan una
estela sólo visible con visores
nocturnos o de infrarrojos.
BALA INCENDIARIA

Parecidas a las trazadoras,

su misión es provocar
incendios en el objetivo.
Raramente se construyen si
no es en combinados como
perforante-incendiaria.
BALA PERFORANTE
Bala convencional de
núcleo duro o
trazadora que lleva un
núcleo de material
duro como acero
templado, o carburos
sinterizados. Tras el
impacto, pierden la
envuelta mientras el
núcleo indeformable
atraviesa el objetivo.
El de la foto,
14.5x114mm
perforante ruso al que
se le ha extraído el
núcleo de acero
templado de alto % de
carbono.
BALA SUBCALIBRADA - SABOT
La bala es más pequeña que el
calibre del arma. El menor peso
que la bala convencional le
proporciona velocidades iniciales
muy altas. Este núcleo está
rodeado de una envuelta parcial de
plástico ("Sabot") que asegura la
estanqueidad mientras la bala
circula por el cañón y que cae al
suelo apenas sale del mismo. Se
utiliza para proporcionar capacidad
perforante o para proporcionar alta
velocidad para disparos lejanos. En
la foto 7.62x51mm perforante
ligera subcalibrada con sabot de
plástico ámbar.
BALA TRAZADORA E
INCENDIARIA
Bala que produce un
fogonazo de magnesio
muy visible al impactar
en el blanco.
Generalmente son
además trazadoras. Su
uso se limita al
entrenamiento de tiro,
tanto de armas
convencionales como
con subcalibres de
lanzacohetes o cañones.
 GAMA DE MUNICIONES
Ball (M33)


Trazador (M17)


Perforante (APM8)


Perforante incendiario (APIM8)



Perforante incendiario trazador (APIT M20)



Perforante incendiario explosivo (APEI 169)



Blank Star

 CODIGO DE COLORES (OTAN)
Sin
  pintar
Ordinaria
El proyectil deja una estela visible a lo largo
  Rojo Trazador
de su trayectoria.
El proyectil contiene un núcleo duro de
  Negro Perforante
tungsteno o acero
Perforante Igual que la incendiaria, más un núcleo
  Plata
incendiaria duro

  Amarillo Observación
  Azul Incendiaria
BALA MARCADOR / SPOTTER

Bala de entrenamiento,
cargada con cierta
cantidad de bicarbonato u
otros polvos inertes. Al
impactar producen una
nubecilla de polvo y dejan
una mancha. Para calibres
pequeños, como el
9x19mm Para de la
imagen.
BALA DE NÚCLEO DESEQUILIBRADO

Balas con el núcleo formado por

dos materiales de distinta
densidad (plomo y aluminio o
plástico) de modo que al
dispararse vuelan en precario
equilibrio. Al impactar, la parte
posterior más pesada adquiere
un momento y gira
introduciéndose en el blanco de
lado o girando. Se pensaron
para producir las grandes
heridas de las balas expansivas
sin contravenir la convención de
Ginebra. El mismo efecto se
produce con ciertos diseños aún
con el núcleo de un solo metal.
BALA FRANGIBLE
Balas formadas generalmente
por polvo compactado (polvo
de cobre, de carbón...). Su
objetivo suele ser anular
amenazas terroristas en
entornos peligrosos (aviones,
refinerías, centrales
nucleares...) y consiguen
penetrar en el cuerpo humano
pero se destruyen sin causar
daños si impactan sobre
superficies duras. Algunas
variedades se usan para
entrenamiento, dejando una
marca de polvo en el blanco.
La de la foto un 5.56x45mm
con vaina de aluminio no
recargable.
BALA MACIZA

Generalmente las balas macizas

que no son de plomo, son
perforantes. Suelen ser de
acero y llevar una banda de
forzamiento. Pero hay otras que
están construidas en latón o
cobre (como la 8x50R del
Lebel). Su función es obtener
una bala más perforante que las
blindadas normales pero más
deformable que las perforantes.
En algunos casos también se
hicieron balas de cobre macizo
para abaratar su manufactura.
BALA ACTION Diseñadas por Geco, del grupo
DAG. Bala maciza de aleación de
cobre con un canal central
perforado. El agujero está
obturado con una falsa bala
plástica, que en el momento del
disparo se separa de la bala y
tiene como misión principal
evitar problemas de
alimentación en el arma. Por su
forma, provoca graves traumas
en el punto de impacto pero se
deforma poco lo que le
proporciona un cierto poder de
penetración. Su peso
relativamente bajo -no lleva
plomo- le proporciona
velocidades iniciales altas.
También se le considera
"ecológico" por la naturaleza del
fulminante y la ausencia de
plomo. En la imagen, Action 3
en 9x19 Parabellum.
BALA THV Diseño de la Société Française
des Munitions, es una bala
hueca de latón macizo con una
punta de forma parabólica. En
teoría, esto le permite
transferir más energía a los
cuerpos blandos que una
expansiva normal pero
manteniendo un cierto poder
de penetración a costa de un
menor alcance (máximo
práctico 30 metros). Su
ligereza y el hecho de llevar
más pólvora aprovechando que
tiene la base hueca, hacen que
sea una munición
particularmente rápida.
Además, la bala lleva unas
acanaladuras de engrase. Su
nombre viene del francés "Tres
Haute Vitesse" (Muy alta
velocidad).
BALA DE DEFORMACIÓN
FORZADA
Balas de punta hueca con
un inserto metálico que al
impactar penetra en el
núcleo forzando la
expansión.
Adicionalmente, sobre
objetos duros, el núcleo
potencia la capacidad
perforante. En la foto un 9
mm Makarov o 9 x 18 mm
con envuelta y núcleo de
acero
BALA GLASER SAFETY SLUG
 Diseñado en 1974 por Glaser
Safety Slug, la bala es
prácticamente una envuelta de
latón con un tapón plástico que
contiene gran cantidad de
microperdigones (¡¡¡ hasta 300
perdigones dentro de una bala
de 9mm !!!) En el momento del
impacto, los microperdigones
empujan el ligero tapón y salen
dejando una enorme herida
cónica de restos.

 Tipo intermedio entre el GLASER

de microperdigones y los
cartuchos de perdigones
convencionales. Bala de latón de
punta hueca conteniendo los
perdigones, con tapón de
plástico de punta chata.

 Foto de sobre un cartucho

calibre .38” Especial con bala
Glaser Safety Slug.
Glaser Safety Slug containing
small lead pellets and a plastic
plug
BALA ANTIDISTURBIOS

Dispara una bala

esférica de goma,
por lo que en
principio es no
letal. En la foto
un .38 SP
experimental.
BALA DE PERDIGONES
Cartucho conocido como
alimañero, la bala no es única
sino varias y esféricas. Se
disparan en armas de ánima lisa
y excepcionalmente algunas de
ánima rayada. Se usan en caza-
supervivencia dado que no es
necesario apuntar con tanta
precisión y no destrozan tanto
presas pequeñas. También en
tiro policial, por su contundencia
y ausencia de rebotes.
BALA FLECHA
Núcleo de acero duro /
carburo de tungsteno
"Widia" / titanio / uranio
"empobrecido" u otro
material duro, de gran
longitud para conseguir
suficiente masa y
estabilizados con aletas. A
la izquierda varios tipos de
cartuchos perforantes de
120 mm. de la firma ATK. A
la derecha, recreación
artística del momento en
que una flecha perforante
de 120 mm pierde el sabot
durante el vuelo.
BALA BEANBAG Literalmente "saco de judías".
Consiste en un cartucho al
que tras la pólvora se le
inserta un taco separador y
una cantidad de perdigones
esféricos (ni tantos como en
el Glaser ni tan pocos como
en un cartucho de
postas/supervivencia)
envueltos en un saquete de
tela y con una falsa ojiva
plástica que les proporciona
protección aerodinámica.
Diseñados en la década de
1980, su objetivo es
proporcionar gran poder de
parada a corta distancia pero
nula capacidad para perforar
el fuselaje de un avión. Son
usados por los
"Skymarshalls" (policías en
los aviones)
 BALA BEANBAG

Cartucho para uso policial. Este lleva

dentro del contenedor blanco un saquete
relleno de perdigones. Al impactar el saco
no se rompe. Su función es transferir
toda la energía del disparo pero evitando
penetrar en el cuerpo. El resultado es
parecido al de una bola de goma pero
más simple de utilizar.
 Federal "Nyclad"
nylon coated bullet
Winchester "Silver-tip"

 Bala encamisada de
aluminio. Destaca por
una expansión
uniforme, una rápida
liberación de energía y,
rendimiento óptimo en
el abastecimiento de
las armas
automatizadas.
CARTUCHO DE INSTRUCCIÓN PARA ESCOPETA
12 GAUGE
Cartucho para marcar ballenas con fines de investigación. La flecha tiene
punta de plomo de 40 x 18.5 mm y un cuerpo de aluminio de 273 x 15.75mm
con las indicaciones pertinentes. La vaina es normal del calibre 12, pero sin
perdigones. Marcaje de FIOCCHI idéntico al DQ0007.

Cartucho cargado con "flechettes", kit para recargarlos, primer plano de

unas "flechettes" y resultado de dispararlas.
Adaptador de plástico y aluminio para disparar en una escopeta del calibre 12
cartuchos de entrenamiento del calibre .38 Special. Estos cartuchos de
entrenamiento son de plástico y no contienen pólvora, la fuerza del fulminante
impulsa la bala de plástico. Son reutilizables. En entrenamiento policial puede
introducirse cera de colores en el proyectil para marcar los puntos de impacto.

Cartucho cargado con postas no

esféricas: Cinco grandes piezas de
plomo que al ensamblarse forman un
cilindro. Fabricado por E.RT.
GRANADAS FUMÍGENAS / IRRITANTES /
VECTORES QUÍMICOS
Como las incendiarias, pero liberan
algún tipo de agente químico (humo,
lacrimógenos, irritantes,
asfixiantes, ...) Para ser efectivos
deben tener un gran tamaño. La
existencia de balas perforantes-
lacrimógenas en calibre 7.92mm
(patrone 318) durante la 2ª guerra
mundial se descubrió al encontrar
las cajas pero antes nunca se
describió el efecto lacrimógeno.
Arriba, imagen de un cartucho de 40
mm, donde se aprecia el iniciador,
retardo y carga pirotécnica. Si bien
es iluminante, la diferencia entre
todos estos tipos es la composición
de la carga, la ausencia de
paracaídas y una pequeña carga
para fragmentar la carcasa o por el
contrario que esta sea inflamable.
GRANADA PERFORANTE

Bala de acero u otro

metal duro. Deben llevar
una envuelta o al menos
una franja de
forzamiento de metal
blando para coger las
estrías. Las dos de la
foto, distintos modelos
de 37 mm, son
explosivas con iniciador
en la parte posterior.
 BALISTICA FORENSE
Es la disciplina de la Criminalística
encargada de analizar los fenómenos
físicos y químicos que se presentan
en las armas de fuego y sus
municiones, así como de todos los
elementos que contribuyen al
disparo, de los efectos de éste dentro
del arma de fuego y durante la
trayectoria del proyectil y de los
daños causados en el objetivo,
durante un proceso judicial.
 IDENTIFICACION DE ARMAS DE
FUEGO

ASIGNATURA DE LA BALISTICA FORENSE QUE

CONSISTE EN EL ESTUDIO DE LAS ARMAS DE FUEGO
CON LA FINALIDAD DE ESTABLECER: SUS REFERENCIAS
O GENERALIDADES, SUS CARACTERISTICAS: DE
PRESION DEL DEDO SOBRE EL DISPARADOR, ESTADO
DE CONSERVACIÓN, ESTADO DE LOS MECANISMOS DE
DISPARO, SISTEMA DE DISPARO, LONGITUD DEL
CAÑÓN Y ACABADOS.
M
A
R
C
A
S
NOTA LA POSICIÓN DE LAS MARCAS
12

9 3

6
Manufactura

Calibre
 12

Número de lote

Año de fabricación

6
Remington

Calibre .22”
 Culata de Fusil (Asalto)
 Tres clases de culatas:
 Tipo: culata sólida, culata plegable/de lado, de
inferior
 Guia de Fotografía digital
 Por cada arma, tomar una Fotografía completa.
 Guia de Fotografía digital
(acontinuación)
 Luego tomar una foto detallando las marcas y numerales.
Pistolas
 Anotación:
Austria - Glock 19
Glock 19
(lado izquierdo)
GNM673
(en el anterior y por
el inferior)

- marcas ubicadas al lado izquierdo, en la parte anterior y inferior de la

corredera.
 Bélgica - Browning
Anotación:
Fabrique Nationale
Browning (lado
izquierdo)

T0281 (lado derecho)

- marcas ubicadas en ambos lados de la corredera

 Alemania - SIG Sauer P220
Anotación:
SIG Sauer
P220
G 115771

- marcas ubicadas en ambos lados de la corredera

Fusiles de Asalto
 Rusia - AK-47 (7.62x39mm)

Marcas del selector Anotación:

AK-47
Flecha a dentro de un
triangulo
MA 0499L
(Representación de
ruso)

- marcas ubicadas en la parte inferior del receptor delante del Proveedor, en el

lado izquierdo.
 Rusia - AKM (7.62x39mm)

Anotación:
AKM
Flecha a dentro de un
triangulo
1964 UYa9329
(Representacion de
ruso)
Marcas del selector

- marcas ubicadas en el lado izquierdo del receptor.

 Rumania - AIM

Anotación:
AIM
1987 RD 3894

Marcas del selector

- marcas ubicadas en el lado izquierdo del receptor.

Bulgaria - AK-74 (5.45x39mm)

Anotación:
AK-74
Numero 10 a dentro de
dos circulos
AV 29 2201
(Representacion de
Marcas del selector
ruso)

- marcas ubicadas en el lado izquierdo del receptor.

Rusia - AK-101 (5.56x45mm)

Anotacion:
AK-101
Flecha adentro de un
triangulo
94

Marcas del selector 1180019

-marcas ubicadas en el lado izquierdo del recibidor.

Rusia - AK-102 (5.56x45mm)

Anotación:
AK-102
Flecha a dentro de un
triangulo
93
1180395 Marcas del selector

-marcas ubicadas en el lado izquierdo del receptor.

 Bélgica – FAL (7.62x39mm)

Marcas del selector

Anotación:
Fabrique Nationale
FAL
1707061

-marcas ubicadas en el lado izquierdo del receptor

 Alemania – G3

Anotación:
G3
933831
1984

Marcas del selector (Representacion de Perso)

-marcas ubicadas en el lado izquierdo del alojamiento del cargador.

 Israel – Galil

Anotación:
Galil
(Marcas en hebreo)
2006422

Marcas del selector

-marcas ubicadas en el lado izquierdo (anterior y posterior) del receptor.

-marcas en el anterior son verticales.
 Yugoslavia – M70B1

Anotacion:
Zastava-Kragujevac
Yugoslavia
M70B1

Marcas del selector 195828

- marcas ubicadas en el lado izquierdo del receptor y en el alza

 Egipto – Misr

Anotación:
Misr
(Letras arabicas)
1988 _ 1385784
(Representacion de
Marcas del selector
numeros)

-marcas ubicadas en el lado izquierdo del receptor y en el alza

 Alemania del este – MPiKM

Anotación:
MPiKM
83 LE 7051
Marcas del selector

- marcas ubicadas en el lado izquierdo del receptor

 Polonia – PMKM

Anotación:
PMKM
Numero 11 dentro un
circulo

Marcas del selector 1988 CS 16724

- marcas ubicadas en el lado izquierdo del receptor

 China – Tipo 56

Anotación:
Tipo 56
Numero 116 dentro
un triangulo
2826227 Marcas del selector

- marcas ubicadas en el lado izquierdo del receptor

 Korea del Norte – Tipo 68
Anotación:
Type 68
Estrella dentro un
circulo
(Letras en hongul)
1961

Marcas del selector

- marcas ubicadas en el lado izquierdo del receptor

 Republic Checa – Vz-58

Marcas del selector

Anotacion:
Vz-58
she (Dos espadas)
68
U 61357

- marcas ubicadas en el lado izquierdo del alza

Fusil-Uso franco-tirador
 Rusia - SVD (Dragunov)

Anotación:
SVD
Flecha a dentro de un
triangulo
1986
59231

- marcas en la parte anterior y de bajo del cargador

 Rumania - FPK

Anotación:
FPK
1981
N-4249

- marcas debajo y delante del cargador

 China - Type 85

Anotación:
Type 85
Numero 26 adentro
de un triangulo
1985
202933

- marcas normalmente ubicadas en la parte anterior del cargador

Fusil Amatrellador
 China - Tipo 56-1

Anotación:
Numero 9676 a dentro
un ovalo
56-1_
1601090

- marcas sobre en la tapa del cajón de mecanismos (feed-tray cover)

 China - Tipo 58

Anotación:
Numero 36 a dentro de
un triangulo
Letras chinas
207986

- marcas sobre en la tapa del cajón de mecanismos (feed-tray cover)

 Rusia - RPD
Anotación:
RPD
Flecha adentro de un
ovalo
VA-222
1954

- marcas sobre el receptor por detras de la tapa del cajón de mecanismos

(feed-tray cover)
 Rusia - RPK

Anotacion:
RPK
VZ 2456
1980

- marcas en el lado izquierdo del recibidor

 Yugoslavia - M72B1
Anotación:
1988
M72B1
115804
Zastava-Kragluevac

- marcas al lado izquierdo del receptor

 Yugoslavia - M53

Anotación:
M 79
M53
B-12007
(Representacion de
ruso)

- marcas al lado izquierdo del receptor y sobre la tapa del cajón de

mecanismos (feed-tray cover)
 Yugoslavia - M84

Anotación:
M84
16080

- marcas sobre la tapa del cajón de mecanismos (feed-tray cover)

 Bélgica - MAG 58
Anotación:
MAG 58
Fabrique Nationale
FN 132168

- marcas al lado izquierdo del cañón y al lado derecho del receptor

 Rusia - PK

Anotación:
PK
Numero 6 a dentro de
un circulo
SB 844
1986

-marcas sobre la tapa del cajón de mecanismos (feed-tray cover)

 Rusia - PKM

Anotación:
PKM
U-1180
1987

- marcas sobre la tapa del cajón de mecanismos (feed-tray cover)

 China - Tipo 57

Anotación:
Numero 236 a dentro
de un triangulo
57_
170606

- marcas sobre la tapa del cajón de mecanismos (feed-tray cover) y al lado

izquierdo del cañón
 China - Tipo 80 / M80

Anotación:
Letras CF a dentro de
un triangulo
M80
192166

- marcas sobre la tapa del cajón de mecanismos (feed-tray cover)

 Hoja de cálculo electrónica
“muestra”

Numero
Tipo de arma Modelo Calibre de serie Selector Comentarios

Describa las marcas,

numeros adicionales,
ubicacion de las maras,
Ejemplo: informacion borrada, Detalles
Ejemplo: 7.62x39 sobre la captura del arma-
M16, AK- mm, representa citio de captura incluyendo
Ejemplo: Fusil 47, AKM, 9x19mm Ejemplp: cion locacion goegrafica y el grupo
(Asalto) AKMS, PKM etc DS 1234 De letras correspondente del arma.




 Hoja de cálculo electrónica Numero de Selecto
Tipo Modelo Calibre serie r Comentarios

Flecha dentro un triangulo,culata de tipo

Fusil (Asalto) AK-47 7.62x39mm DS 123456 Y AV / OD solido, buena condicion

Culato de tipo solido culata, buena

Fusil (Asalto) AKM 7.62x39mm 1960 AA 1234 AV / OD condicion, estrella

Culata de tipo solido, buena condicion,

Fusil (Asalto) AK-47 7.62x39mm 1234567 L/D numero 66 dentro de triangulo

numero de serie se ve borrado (vea foto

Fusil (Asalto) AKM 7.62x39mm 56-1 A 1234567 L/D digital). Numero 66 dentro de triangulo

Fusil (Asalto) AK-47 7.62x39mm 56 1234567 L/D 386 dentro de un oval

Fusil (Asalto) AK-47 7.62x39mm M22 X123456 L/D numero de serie se ve borrado (vea foto).

Marcas selector borradas (vea foto digital).

Fusil (Asalto) AK Type 7.62x39mm OH 123456 H borrado estrella dentro de circulo

1990 M70B1
Fusil (Asalto) AK Type 7.62x39mm 123456 U/R/J Culata plegable, CZ dentro de un circulo

Fusil (Asalto) AK-47 7.62x39mm 1960 AB 1234 AV / YeD Numero10 dentro de dos circulos

Fusil (Asalto) AK Type 7.62x39mm 12 A 1234 D/E buena condicion, K3 dentro de circulo

Fusil (Asalto) M16A1 5.56x45mm 1234567 vea foto vea foto digital, Colt marca
Unknown marca on lower receiver (vea
Fusil (Asalto) FAL 5.56x45mm 1234567 Borradas foto).
CAÑÓN REVENTADO
ARMA DE FUEGO EMBALADA
A la mañana siguiente de quitar el ve
Se muestra hasta
donde entro el trozo
 CASOS QUE PUDEN PRESENTARSE AL PERITO EN
BALISTICA FORENSE
 LOS CARTUCHOS DE PISTOLA QUE PUEDEN SER DISPARADOS POR
REVOLVER.
 EL USO DE ADAPTADORES PARA RIFLES O ESCOPETAS PARA DISPARAR
CARTUCHOS DE PISTOLAS O REVOLVERES.
 LAS BALAS DE PISTOLA O REVOLVER PUDEN SER DISPARADAS POR
RIFLES, DESPÚES DE SER CARGADAS EN CARTUCHOS DE RIFLE O
ESCOPETA.
 LAS BALAS DE REVOLVER PUEDEN SER DISPARADAS POR PISTOLA.
 INTERCAMBIO DE CAÑONES EN PISTOLAS.
 EL REEMPLAZO DEL PERCUTOR NO ES DIFICIL DE EFECTUAR EN UNA
PISTOLA.
 UN RELIMADO DE LA CARA DE LA RECÁMARA.
 EL REEMPLAZO DEL CAÑÓN DE UN REVOLVER.
 EL RELLENADO DEL CAÑÓN CON SOLDADURA.
 EL USO DE BOLAS DE ACERO COMO BALAS.
 EL EMPLEO DE CARTUCHOS CON BALAS CON ACELERADOR (BALAS
DISPARADAS QUE NO TIENEN RAYADO).
 EL DISPARO DE CARTUCHOS EN RECÁMARAS DE EXCESIVO TAMAÑO
(DESCALIBRADAS).
 EL DISPARO DE UNA BALA A TRÁVES DE UN CAÑÓN ABOMBADO.
 CASOS QUE PUDEN PRESENTARSE AL PERITO EN
BALISTICA FORENSE

 EL ÁNIMA DE LOS CAÑONES DESCALIBRADA.

 LOS TUBOS CAÑONES RAYADOS PARA ESCOPETA.
 LOS TUBOS RAYADOS PARA PISTOLA O REVOLVER DE
CALIBRE DE RIFLE O FUSIL.
 EL INTERCAMBIO DE CILINDROS.
 LA CONFUSIÓN Y EL BORRADO DE NUMEROS DE SERIE.
 BALAS DISPARADAS CON RAYADO POLIGONAL.
 PRUEBA DE DISPARO CON CARTUCHOS DE DIFERENTE
MARCA DE FABRICACIÓN A LA DE LOS ELEMENTOS
BALISTICOS PROBLEMA.
 ENCUADRAMIENTO EN LA LEY FEDERAL DE ARMAS DE
FUEGO Y EXPLOSIVOS DE LAS ARMAS DE FUEGO DE
FABRICACIÓN ARTESANAL Y HECHIZAS.
 PROCEDIMIENTOS DE SEGURIDAD
 Siempre se debe suponer que el arma de fuego se
encuentra cargada.
 Nunca debe introducirse anticipadamente alguno de los
dedos, u otros objetos en el interior del guardamonte del
arma de fuego.
 Evitar introducir objetos por la boca del cañón, como
lápices, bolígrafos, varillas, etc. a un cuando la intención
sea la de no tocar la estructura del arma.
 Las armas de fuego cortas deben sujetarse por su
empuñadura, y las armas de fuego largas podrán
sujetarse por el guardamano, culata o empuñadura,
dependiendo de la estructura de las mismas, para la
conservación de las posibles huellas dactilares, lo
apropiado es manipular el arma por sus partes rugosas y
emplear guantes de látex.
 Llevar acabo maniobras de seguridad de forma individual
para desabastecerla, o bien, para cerciorarse que
efectivamente se encuentra descargada, apuntando hacia
un lugar seguro.
 PROCEDIMIENTOS DE SEGURIDAD
 Si se trata de armas que utilizan cargador separable,
como las semiautomáticas y automáticas, se debe
localizar el mecanismo que lo libera para proceder a
retirarlo eliminando así la posibilidad de que el arma se
recargue al acerrojarla cuando se desaloja el cartucho
que posiblemente abastece a la recámara, verificando
que la recámara se encuentre vacía, en este
procedimiento se debe dirigir el cañón a la zona de
menor riesgo.
 Los revólveres pueden considerarse muy seguros cuando
el martillo se encuentra desmontado, pero en el eventual
caso de que se localicen amartillados, representan un
serio riesgo para su manipulación, debiendo considerar
que un cartucho útil se encuentra alineado con el eje del
cañón y, con una mínima presión sobre el disparador se
puede provocar el disparo, por lo que se recomienda
desactivar el mecanismo sujetando con firmeza el
martillo y acompañar al mismo tiempo que se hala el
disparador.
 PROCEDIMIENTOS DE SEGURIDAD

 En los fusiles de repetición, ya sea de cerrojo, de palanca,

se deben activar los mecanismos de apertura de la
recámara del cañón, para cerciorarse de que se encuentra
vacía, en caso contrario, accionar los mecanismos hasta
desabastecer completamente los cartuchos, pero siempre
manteniendo los dedos alejados del disparador.
 Una vez que se esta seguro que el arma de fuego se
encuentra desabastecida, se entregara a la autoridad
correspondiente para iniciar la cadena de custodia de la
misma, procurando entregarla con el bloque de cerrojo
abierto y su cargador, debidamente embalados.
 Cuando se va a entregar personalmente un arma de fuego,
o se recoge de un lugar especifico, nunca se debe sujetar
por el cañón, evitando también orientar la boca del mismo
en dirección de la ubicación de otras personas cercanas.
 Las armas de fuego deben ser debidamente embaladas.
 BORRADO DE
NUMEROS DE SERIE
EL PERITO EN BALÍSTICA
FORENSE PUEDE LLEVAR A
CABO ESTUDIOS DE
RESTAURACIÓN DE
MATRICULAS PARA EL
RASTREO DE LAS ARMAS DE
FUEGO.
RESTAURACIÓN DE NÚMEROS DE SERIE EN
LAS ARMAS DE FUEGO
Existen 3 métodos:
1. EL MAGNÉTICO.- Método que consiste en aplicar un
limado en la superficie ferrosa donde se encuentra
grabada la matricula hasta obtener un acabo espejo, lo
que permitirá llagar a un punto de la profundidad de los
números de serie. Posteriormente, la superficie es
sometida a un campo magnético creado con un
electroimán, al mismo tiempo se aplicaran limaduras de
hierro en color rojo ó negro, las mismas que se
agruparan en el fondo de los números de serie,
permitiendo que se haga visible la matricula o parte de
ella.

2. EL QUÍMICO.- Método que consiste en aplicar un limado

en la superficie no ferrosa donde se encuentra grabada la
matricula hasta obtener un acabo espejo, lo que
permitirá llegar a un punto de la profundidad de los
números de serie. Posteriormente, la superficie se le
aplica reactivos químicos, desde el más débil hasta el
más fuerte, pudiendo empezar con cloruro ferrico, ácido
nítrico, reactivo de Fry, reactivo de Davis, permitiendo
que se haga visible la matricula o parte de ella.

3. EL ELECTROLÍTICO.- Método que consiste en aplicar un

limado en la superficie no ferrosa donde se encuentra
grabada la matricula hasta obtener un acabo espejo, lo
que permitirá llagar a un punto de la profundidad de los
números de serie. Posteriormente, la superficie se le
aplica reactivos químicos con una corriente eléctrica de
1.5 A, desde el reactivo más débil hasta el más fuerte,
pudiendo empezar con cloruro ferrico, ácido nítrico,
reactivo de Fry, reactivo de Davis, permitiendo que se
haga visible la matricula o parte de ella.
Grand Rapids, Michigan
Interior del
almacén
Evidencia
RECOLECCIÓN Y EMBALAJE
DE ARMAS DE FUEGO
RECOLECCIÓN DE ELEMENTOS
BALÍSTICOS
L.F.A.F. y E. ARMAS DE FUEGO PERMITIDAS
PARA POSEERSE O PORTARSE

ARTICULO 9, FRACCIÓN I.-

Pistolas Cal. .380” Auto
PISTOLAS DE FUNCIONAMIENTO
SEMIAUTOMÁTICO DE CALIBRE NO
SUPERIOR AL .380” (9mm),
QUEDANDO , EXCEPTUADAS LAS
PISTOLAS CALIBRES .38” SUPER
Y .38” COMANDO, Y TAMBIÉN EN
CALIBRES 9 mm LAS MAUSSER,
LUGER, PARABELLUM Y
COMANDO, ASÍ COMO LOS
MODELOS SIMILARES DEL MISMO
CALIBRE DE LAS EXCEPTUADAS,
DE OTRAS MARCAS.

Pistola Cal. 22” Long Rifle ( Intratec Tec-22 )

9MM LUGER Y .380” AUTO
PISTOLA SEMIAUTOMATICA MARCA FABRIQUE
NATIONALE (FN) FIVE-SEVEN (BELGIUM)
 Modelo: USG o IOM
 Calibre: 5.7 x 28 mm
 Sistema de disparo:
Semiautomático con doble acción.
 Longitud total: 208 mm
 Longitud del cañón: 122.5 mm.
 Peso con cargador vacío: 618
g.
 Peso con cargado abastecido:
744 g.
 Capacidad del cargador: 20
cartuchos.
 Rayado: 8 campos y 8 estrías con
dirección a la derecha.
 30% menos de peso que la
mayoría de las pistolas calibre 9
mm.
 Arma de defensa personal
desarrollada en 1989 después de
la invención del cartucho 5.7 x 28
mm creado por FN
SUBAMETRALLADORA FN P90
 Calibre: 5.7 x 28 mm.
 Sistema de disparo:
Semiautomático-
Automático.
 Longitud total: 500
mm.
 Altura: 210 mm.
 Peso con cargador
vacío: 2.5 Kg.
 Peso con cargado
abastecido: 3.0 Kg.
 Capacidad del
cargador: 50
cartuchos.
CARTUCHO CALIBRE 5.7 X 28 mm
 Modelo: SS190.
 Longitud del
cartucho: 40.5 mm.
 Peso de la bala: 2.02
g.
 Velocidad: 715 m/s.
 Perforación en 200
m.: De 48 capas de
KEVLAR de chalecos
antibalas y cascos de
PASGT KEVLAR.
 Fabricada: Por FN.
CARTUCHO SUBSONICO
CALIBRE 5.7 X 28 mm
 Modelo: Sb193.
 Longitud del
cartucho: 40.5 mm.
 Peso de la bala: 3.6
g.
 Bala: Pinta en punta
de color blanca.
 Velocidad: 300 m/s.
 Alcance efectivo: A
50 m penetra 24
capas de KEVLAR.
 Fabricada: Por FN.
 L.F.A.F. y E. ARMAS DE FUEGO
PERMITIDAS PARA POSEERSE O
PORTARSE
ARTICULO 9 FRACCIÓN II.-
REVÓLVERES EN CALIBRES NO
SUPERIORES AL .38”
ESPECIAL, QUEDANDO
EXCEPTUADO EL CALIBRE .357”
MAGNUM.
LOS EJIDATARIOS, COMUNEROS
Revolver cal. .38” Especial Y JORNALEROS DEL CAMPO,
FUERA DE LAS ZONAS
URBANAS, PODRÁN POSEER Y
PORTAR CON LA SOLA
MANIFESTACIÓN, UN ARMA DE
LAS YA MENCIONADAS, O UN
Rifle cal. .22” Long Rifle RIFLE DE CALIBRE .22”, O UNA
ESCOPETA DE CUALQUIER
CALIBRE, EXCEPTO LAS DE
CAÑÓN DE LONGITUD INFERIOR
A 635 mm (25”), Y LAS DE
CALIBRE SUPERIOR AL 12
(.729” O 18.5 mm).
Escopeta cal. 12 Longitud del cañón 73 cm.
ESCOPETA

Diseñada con culata

Para disparar al
hombro Longitud del cañón 45.7 cm
ESCOPETA

Diseñada con
empuñadura Longitud del cañón 45.7 cm

Longitud total 664 cm

L.F.A.F. y E. ARMAS DE FUEGO PERMITIDAS
PARA POSEERSE O PORTARSE
ARTICULO 9, FRACCION III.- LAS QUE FRACCIÓN VI.- RIFLES DE ALTO PODER
MENCIONA EL ARTICULO 10 DE L.F.A.F. y DE CALIBRES SUPERIORES A LOS
E. SEÑALADOS EN EL INCISO ANTERIOR,
ARTICULO 10. CON PERMISO ESPECIAL PARA SU
FRACCIÓN I.- PISTOLAS, REVÓLVERES Y EMPLEO EN EL EXTRANJERO, EN CACERIA
RIFLES DE CALIBRE .22”, DE FUEGO DE PIEZAS MAYORES NO EXISTENTES EN
CIRCULAR. LA FAUNA NACIONAL.
FRACCIÓN II.- PISTOLAS DEL CALIBRE . FRACCIÓN VII.- LAS DEMÁS ARMAS DE
38” CON FINES DE TIRO OLIMPICO O DE CARACTERISTICAS DEPORTIVAS DE
COMPETENCIA. ACUERDO CON LAS NORMAS LEGALES DE
CACERIA, APLICABLES POR LAS
FRACCIÓN III.- ESCOPETAS EN TODOS SECRETARIAS DE ESTADO U
SUS CALIBRES Y MODELOS EXCEPTO LAS ORGANISMOS QUE TENGAN INJERENCIA,
DE CAÑÓN DE LONGITUD INFERIOR A 635 ASÍ COMO LOS REGLAMENTOS
mm. (25”), Y LAS DE CALIBRE SUPERIOR NACIONALES E INTERNACIONALES PARA
AL 12 (.729” O 18.5 mm). TIRO DE COMPETENCIA.
FRACCIÓN IV.- ESCOPETAS DE TRES A LAS PERSONAS QUE PRACTIQUEN EL
CAÑONES EN LOS CALIBRES DEPORTE DE CHARRERIA PODRÁ
AUTORIZADOS EN LA FRACCIÓN AUTORIZÁRSELES REVÓLVERES DE
ANTERIOR, CON UN CAÑÓN PARA MAYOR CALIBRE QUE EL DE LOS
CARTUCHOS METÁLICOS DE DISTINTO SEÑALADOS EN EL ARTICULO 9,
CALIBRE. ÚNICAMENTE COMO COMPLEMENTO DEL
FRACCIÓN V.- RIFLES DE ALTO PODER, ATUENDO CHARRO, DEBIENDO
DE REPETICIÓN O DE FUNCIONAMIENTO LLEVARLOS DESCARGADOS.
SEMIAUTOMÁTICO, NO CONVERTIBLES
EN AUTOMÁTICOS, CON LA EXCEPCIÓN
DE CARABINAS CALIBRE .30”, FUSIL,
MOSQUETONES Y CARABINAS DE
CALIBRE .223”, 7 mm Y 7.62 mm Y
FUSILES GARAND CALIBRE .30”.
L.F.A.F. y E. ARMAS DE FUEGO PERMITIDAS
PARA POSEERSE O PORTARSE
ARTICULO 9 CUANDO EN UNA COLECCIÓN O
FRACCIÓN IV.- LAS QUE INTEGREN MUSEO NO ADSCRITO A UN
COLECCIONES DE ARMAS, EN LOS INSTITUTO ARMADO DE LA
TÉRMINOS DE LOS ARTÍCULOS 21 Y NACIÓN, EXISTAN ARMAS DE
22. LAS RESERVADAS PARA EL USO
EXCLUSIVO DEL EJÉRCITO,
ARMADA Y FUERZA AÉREA, SE
ARTICULO 21.- LAS PERSONAS REQUERIRÁ, ADEMÁS
FISICAS O MORALES, PÚBLICAS O AUTORIZACIÓN POR ESCRITO,
PRIVADAS, PODRÁN POSEER DE LA DEPENDENCIA
COLECCIONES O MUSEOS DE ARMAS RESPECTIVA.
ANTIGUAS O MODERNAS, O DE
AMBAS, PREVIO EL PERMISO
CORRESPONDIENTE DE LA ARTICULO 22.- LOS
SECRETARÍA DE LA DEFENSA PARTICULARES QUE TENGAN
NACIONAL. COLECCIONES DE ARMAS,
TAMBIÉN PODRÁN POSEER, CON LOS DEBERAN SOLICITAR
MISMOS REQUISITOS, ARMAS DE AUTORIZACIÓN PARA LA
LAS PROHIBIDAS POR ESTA LEY, ADQUISICIÓN Y POSESIÓN DE
CUANDO TENGAN VALOR O NUEVAS ARMAS DESTINADAS AL
SIGNIFICADO CULTURAL, ENREQUECIMIENTO DE LA
CIENTIFICO, ARTÍSTICO O COLECCIÓN O DEL MUSEO, E
HISTORICO. INSCRIBIRLAS.
ARMAS DE FUEGO RESERVADAS PARA
EL USO EXCLUSIVO DEL EJERCITO,
ARMADA Y FUERZA AÉREA

ARTICULO 11 INCISO a).-

REVOLVERES CALIBRE .357”
MAGNUM Y LOS SUPERIORES AL .
38” ESPECIAL
ARMAS DE FUEGO RESERVADAS PARA
EL USO EXCLUSIVO DEL EJERCITO,
ARMADA Y FUERZA AÉREA
ARTICULO 11 INCISO b).-
PISTOLAS CALIBRE 9 mm.
PARABELLUM, LUGER Y
SIMILARES, LAS .38” SUPER Y
COMANDO, Y LAS DE
CALIBRES SUPERIORES
ARMAS DE FUEGO RESERVADAS PARA
EL USO EXCLUSIVO DEL EJERCITO,
ARMADA Y FUERZA AÉREA
ARTICULO 11 INCISO
c).- FUSILES,
MOSQUETONES,
CARABINAS Y
TERCEROLAS EN
CALIBRE .223”, 7 mm. Y
CARABINAS CALIBRE .
30” EN TODOS SUS
MODELOS.
FUSIL CON SISTEMA DE DISPARO
EN RAFAGA

Colt M16
RAFAGA
Colt M16 pieza que permite disparar en automático
NFA
RAFAGA
AR-15 automatizador
RAFAGA

Connector para disparar en automático

 RAFAGA M16 componentes para
Disparar en automático

disparador
automatizador

desconector martillo

cerrojo
selector
ARMAS DE FUEGO RESERVADAS PARA
EL USO EXCLUSIVO DEL EJERCITO,
ARMADA Y FUERZA AÉREA
ARTICULO 11 INCISO
d).- PISTOLAS,
CARABINAS, FUSILES
CON SISTEMA DE
RÁFAGA,
SUBAMETRALLADORAS,
METRALLETAS Y
AMETRALLADORAS EN
TODOS SUS CALIBRES.
ARMAS DE FUEGO RESERVADAS PARA
EL USO EXCLUSIVO DEL EJERCITO,
ARMADA Y FUERZA AÉREA
ARTICULO 11 INCISO
e).- ESCOPETAS CON
CAÑÓN DE LONGITUD
INFERIOR A 635 mm
(.25”), LAS DE CALIBRE
SUPERIOR AL 12 (.729” O
18.5 mm,).
SILENCIADOR
Tipo Sionics M10
SILENCIADOR
H.E. Tipo Alta Eficiencia
 SILENCIADOR

Silenciador de fabricación casera

 MÉTODOS DE RECUPERACIÓN DE
PROYECTILES
a).- Tanque de disparo para llenado con agua
MICROSCOPIO DE COMPARACIÓN
MARCA LEITZ, MODELO 1936
MICROSCOPIO DE COMPARACIÓN
MARCA LEYCA
MICROSCOPIO DE COMPARACIÓN,
MARCA LEICA, MODELO DMC
MICROCOMPARACIÓN DE
CASQUILLOS
 EN CASQUILLOS
1. DE PERCUSIÓN.- DEJADA POR EL PERCUTOR DEL ARMA DE FUEGO.
2. DE EXTRACCIÓN.- DEJADA POR EL EXTRACTOR DEL ARMA DE FUEGO.
3. DE EYECCIÓN.- DEJADA POR EL EYECTOR DEL ARMA DE FUEGO.
4. LA IMPRESIÓN DE LA PLACA DE APOYO O PLACA DE CIERRE DE LA
RECAMARA DEL ARMA DE FUEGO
EXTRACCIÓN

PERCUSIÓN

PLACA
DE
CASQUILLO
CIERRE

EYECCIÓN
DE IGUAL FORMA SE DEBE TOMAR EN CUENTA QUE LOS REVÓLVERES NO
TIENEN NI EXTRACTOR NI EYECTOR PUESTO QUE LOS CASQUILLOS
PERCUTIDOS CON ESTAS ARMAS SE EXTREN MANUALMENTE, LO MISMO
OCURRE CON ALGUNAS OTRAS ARMAS DEPENDIENDO DE LAS
CARACTERÍSTICAS DE SU FUNCIONAMIENTO, POR EJEMPLO ALGUNAS DE
FUNCIONAMIENTO DE REPETICIÓN COMO LAS PISTOLAS DERRINGER, LAS
ARMAS MONOTIRO, LAS ESCOPETAS DE QUIEBRE, ENTRE OTRAS. POR LO
QUE ESTE TIPO DE ARMAS SOLAMENTE DEJARÁN DOS MARCAS
CARACTERÍSTICAS : DE PERCUSIÓN Y DE PLACA DE APOYO O PLACA DE
CIERRE DE LA RECÁMARA.

PERCUSIÓN
A
J
T

PLACA
DE
CIERRE
 FORMA DE LAS MARCA DEL
PERCUTOR EN EL CASQUILLO
CODIFICACIÓN DE LA FORMA DE
PERCUSIÓN
FORMAS DE LAS MARCAS DE
PLACA DE CIERRE O APOYO
CODIFICACIÓN Y FORMA DE LA
PLACA DE CIERRE

Code
A

X
P

S
 CÓDIGO G.R.C.

PERCUSIÓN - EXTRACTOR- EYECTOR- PLACA DE CIERRE

H - 3 - 7 - P

CÓDIGO G.R.C.: “ H-3-7-P ”

 




H 39 9 C
  





R03 3 7 P
RAYADO EN LA BALA
MICROCOMPARACIÓN DE
BALAS
MEDICIÓN DE AMPLITUD DE
CAMPOS Y ESTRÍAS
CÓDIGO G.R.C.

.084” .088” - .137” .141”

SKID MARK
CODIFICACIÓN PARA IDENTIFICAR EL
TIPO DE ARMA DE FUEGO
TABLA DE MUNHALL
.357 / .185 * 3.14 = 6.05
CASO 1. MICROCOMPARACIÒN
 Ejemplo de cómo se debe
describir casquillos percutidos
1.- (21) VEINTIÚN CASQUILLOS PERCUTIDOS DE CARTUCHO PARA ARMA
DE FUEGO CALIBRE .45” AUTO, LOS CUALES PRESENTAN LAS
CARACTERÍSTICAS SIGUIENTES:

MARCA: GeCO (DYNAMIT NOBEL)

DISEÑO DEL CULOTE: CON RANURA
FABRICACIÓN: DE LATÓN
OBSERVACIONES: Presentan marcas de percusión, tienen deformación por
aplastamiento en la boca y cuerpo, los marcados con lo dígitos 8, 9, 13, 15,
16, 17, 19 y 20, tienen barniz rojo en la periferia de su capsula detonante del
fulminante, útiles para estudio de micro comparación, G.R.C. e IBIS.
Elementos balísticos clasificados como “PROBLEMA”.
Ejemplo de cómo se debe describir
balas disparadas
2.- (13) TRECE BALAS DISPARADAS DE CARTUCHO PARA ARMA DE
FUEGO, LAS CUALES PRESENTAN LAS CARACTERÍSTICAS SIGUIENTES:
PESO: 14.9 g
DIAMETRO: 11.45 mm (0.45”)
No. DE CAMPOS: 6
No. DE ESTRÍAS: 6
DIRECCIÓN DE CAMPOS Y A la derecha (destrorssum)
ESTRIAS:
ESTILO: Camisa de cobre y núcleo de plomo (FMJ)
FORMA: Ojival
OBSERVACIONES: Presentan marcas de haber sido disparadas con arma de
fuego, mencionar si se encuentran completas o si se observan deformadas,
anotar de que parte (punta, cuerpo o base), mencionar si tiene sangre,
indicarlo como presenta manchas rojas al parecer residuo hemático, útiles para
estudio de microcompración, G.R.C. e IBIS. Elementos balísticos clasificados
como “PROBLEMA”.
ING. RAÚL PEDRAZA FLORES
 Sistema Integrado de
Identificación Balística (IBIS)
Central D.F. (DAS1-PGR)
IBIS-R DAS Guadalajara y
Reynosa
(DAR1-MX4 y DAR1-REY )
ACCESORIOS PARA FIJAR LA
BALA
FIJACIÓN DE LA BALA
ELEMENTOS BALISTICOS LISTOS
PARA CAPTURAR EN EL IBIS
MICROSCOPIOS DE IBIS
PANTALLA DEL MONITOR DEL
DAS
SELLECIÓN DE LA MARCA DE PLACA
DE CIERRE EN EL DAS
ADQUISICIÓN DE MARCA DE PLACA DE
CIERRE EN EL DAS
ADQUISICIÓN DE LA MARCA
DEL EYECTOR EN EL DAS
ADQUISICIÓN DE LA MARCA DEL
EYECTOR EN EL DAS CON OTRO
ANGULO DE LUZ
ADQUISICIÓN DE LAS MARCAS DEL
CAMPO DE UNA BALA EN EL DAS
PANTALLA DEL MONITOR DEL
SAS
VISOR MULTIPLE DE LAS MARCAS
EN LOS CASQUILLOS EN MODULO
SAS
MICROCOMPARACIÓN DE LA PLACA DE
CIERRE EN CASQUILLOS
PLACA DE CIERRE EN PARALELO “P”
CASQUILLOS
MICROCOMPARACIÓN DE LA MARCA
DEL EYECTOR EN CASQUILLOS
MICROCOMPARACIÓN DE LA MARCA
DEL EYECTOR EN CASQUILLOS
PERCUSIÓN HEMISFERICA CON
ARRASTRE “HJ” “H”
PERCUSIÓN HEMISFERICA “H”
PERCUSIÓN RECTANGULAR “R”
COMPARACIÓN DE PERCUSIÓN RECTANGULAR EN
CASQUILLOS DE PERCUSIÓN PERIFERICA
PERCUSIÓN TIPO GLOCK
MICROCOMPARACIÓN DE CASQUILLOS
DE PERCUSIÓN TIPO GLOCK
VISOR MULTIPLE DE LAS MARCAS
EN LOS CAMPOS DE LAS BALAS
EN EL MODULO SAS
MICROCOMPARACIÓN DE
BALAS
MICROCOMPARACIÓN DE
BALAS
MICROCOMPARACIÓN DE
BALAS
SERVIDOR DEL IBIS
PARTES DEL MICROSCOPIO
IBIS
 ESTADISTICA DE HITS
122 BALAS Y 89 CASQUILLOS
TOTAL DE HITS 211
RESPALDO DE LA INFORMACION
TEMPERATURA EN EL IBIS DE
18 A 24 °C
EMBALAJE DE ELEMENTOS
BALISTICOS
EQUIPOS COMPATIBLES
CON IBIS
FUERO FEDERAL.- P.G.R.
FUERO COMÙN.- ESTATAL.
FUERO COMÙN Y FUERO FEDERAL.-
P.J.D.F. Y P.G.R.

P.G.J.D.F. P.G.R.
 ALIAS
(Sistema Avanzado de Identificación Balística)
Gunsights 3.0 Gunsights LE



F.R.T


RECONSTRUCCIÓN DE HECHOS Y
TRAYECTORIAS
INCIDENCIA DEL PROYECTIL
ELEMENTOS QUE INTEGRAN EL
DISPARO
EN LA MUNICIÓN:

1.- Pólvora
2.- Taco
3.- Proyectil

EN EL DISPARO:
 HERIDA EN CRANEO POR
DISPARO A LARGA DISTANCIA
Efectos que dejan los disparos
Orificio de entrada
Presenta halo de Fish, sin tatuaje ni
ahumamiento. Disparo de larga distancia

Orificio de salida
Ausencia de halo de Fish; lesión
de borde evertidos y contorno
irregular
 Los orificios de entrada se
modifican de acuerdo a la forma y
masa del proyectil
 SIGNO DE “GOLPE DE MINA”

 Cuando la boca del cañón

del arma se encuentra
apoyada sobre los tejidos, y
cuando se lleva a cabo en
un plano cutáneo sobre uno
óseo los gases de la pólvora
que salen juntamente con el
proyectil, al encontrar
resistencia para expandirse
vuelven hacia atrás,
desgarrando por estallido la
piel, con lo que el orificio se
presenta en una forma
estrellada.
DISPARO A QUEMARROPA
 ANILLO DE
TATUAJE
CONTUSIÓN
ORIFICIO DE TRAYECTO
ENTRADA

BALA EXTRAÍDA
DIAGRAMA DE BRICHER
DAÑOS
DETECCIÓN DE LOS RESIDUOS DE UN DISPARO
CON ARMA DE FUEGO EN LAS MANOS
PRUEBA DE PARAFINA.- INTRODUCIDA EN 1933, CONOCIDA TAMBIÉN COMO
PRUEBA DEL NITRATO DERMICO O PRUEBA DE LA DIFENILAMINA, NO ES
ESPECIFICA Y CIENTIFAMENTE NO ES DE UTILIDAD, YA QUE DA RESULTADOS
FALSOS COMO SI FUERAN POSITIVOS, SOBRE LAS MANOS DE INDIVIDUOS QUE
NO HAN DISPARADO UN ARMA DE FUEGO. ESTO DEBIDO A LA GRAN
DISTRIBUCIÓN DE NITRATOS Y NITRITOS EN NUESTRO MEDIO AMBIENTE.
PRUEBA DE HARRISON Y GILROY.- PRUEBA QUÍMICA CALORIMETRICA Y
CUALITATIVA PARA DETERMINAR LA PRESENCIA DE BARIO, ANTIMONIO Y
PLOMO SOBRE LAS MANOS DE INDIVIDUOS QUE SE PRESUME HAN DISPARADO
UN ARMA DE FUEGO, PUESTO QUE ESTOS METALES SE PRESENTAN AL DETONAR
EL FULMINANTE DEL CARTUCHO QUE HACE QUE SE DISPARE EL ARMA, LAS
MUESTRAS TOMADAS SE PROCESAN CON YODURO TRIFENILMETILARSONIO
PARA LA DETECCIÓN DE ANTIMONIO Y CON RODIZONATO DE SODIO PARA LA
DETECCIÓN DEL BARIO Y DEL PLOMO, LA LIMITADA SENSIBILIDAD DE ESTA
PRUEBA EVITO QUE SE ADOPTARA EN GRAN ESCALA.

RODIZONATO DE SODIO.- ESTA PRUEBA ES LA MÁS APLICADA EN NUESTRA

NACIÓN, LA QUE FUE PUESTA EN PRÁCTICA A PARTIR DE 1977. SE EMPLEA
PARA IDENTIFICAR EL PLOMO Y BARIO, DONDE LA COLORACIÓN PARA EL
PLOMO SE OBSERVA DE ROJO ESCARLATA, Y PARA EL BARIO, EN ROSA
OSCURO.
DETECCIÓN DE LOS RESIDUOS DE UN DISPARO
CON ARMA DE FUEGO EN LAS MANOS
HOY EN DIA HAY CUATRO MÉTODOS MUY ACEPTADOS DE ANÁLISIS PARA LA DETECCIÓN
DE RESIDUOS DE UN DISPARO CON ARMA DE FUEGO; ESTOS SON:

1. EL DE ACTIVACIÓN DE NEUTRONES
2. EL DE ABSORCIÓN ATÓMICA SIN FLAMA
3. EL DE MICROSCOPIA ELECTRÓNICA, CON CAPACIDAD DE RAYOS “X”
4. LA MICROSCOPIA ELECTRÓNICA DE BARRIDO

ESTAS PRUEBAS SE BASAN EN LA DETECCIÓN DE BARIO, ANTIMONIO Y PLOMO, LOS

CUALES SON DEPOSITADOS EN EL DORSO DE LA MANO QUE SE PRESUME DISPARO UIN
ARMA DE FUEGO DE PERCUSIÓN CENTRAL O PERIFERICA, YA QUE ESTOS ELEMENTOS SE
ENCUENTRAN EN EL DETONADOR DEL CARTUCHO.
ESTOS ELEMENTOS PUEDEN O NO ESTAR PRESENTES EN EL DETONADOR DE LOS
CARTUCHOS DE PERCUSIÓN PERIFERICA, TAL ES EL CASO DE:

A. LOS CARTUCHOS REMINGTON, SQUE SOLAMENTE CONTIENEN PLOMO.

B. LOS CARTUCHOS DE LA CCI (CASCADE CARTRIDGE INTERNATIONAL) Y
LOS DE LA WINCHESTER, QUE SOLO CONTIENEN PLOMO Y BARIO.
C. LOS CARTUCHOS DE LA FEDERAL, QUE SOLO CONTIENEN PLOMO, BARIO
Y ANTIMONIO.
D. LA GECO POINT (DYNAMIT NOBEL), PRODUCE UN CARTUCHO 9 mm
PARABELLUM, EL CUAL NO CONTIENE PLOMO NI BARIO.
DETECCIÓN DE LOS RESIDUOS DE UN DISPARO
CON ARMA DE FUEGO EN LAS MANOS
MÉTODO DE ACTIVACIÓN DE NEUTRONES.- DETECTA Y
CUANTIFICA SOLAMENTE BARIO Y ANTIMONIO, PERO NO PLOMO,
SIN EMBARGO, LA ACTIVACIÓN DE NEUTRONES USUALMENTE EMPLEA
EN COMBINACIÓN CON LA ABSORCIÓN ATÓMICA SIN FLAMA PARA
DETECTAR EL PLOMO. POR SI SOLA NO ES ÚTIL EN EL CASO DE QUE
UN INDIVIDUO DISPARE CON UNA ARMA UN CARTUCHO .22”
REMINGTON, CUYO DETONADOR SOLAMENTE CONTIENE PLOMO. POR
LO ANTERIOR, ESTE MÉTODO TIENE LIMITACIONES PARA DETECTAR
RESIDUOS EN ALGUNAS ARMAS DE FUEGO DE PERCUSIÓN
PERIFERICA.
MÉTODO DE ABSORCIÓN ATÓMICA SIN FLAMA.- EL USO DE ESTE
MÉTODO SE ESTA INCREMENTANDO EN LOS LABORATORIOS DE
QUÍMICA FORENSE, POR QUE COMBINA COSTOS RELATIVAMENTE
BAJOS, FACILIDAD DE ANÁLISIS Y SENSIBILIDAD ADECUADA, EL
MÉTODO DETECTA Y CUANTIFICA ANTIMONIO, BARIO Y PLOMO DEL
DETONANTE, ASÍ COMO EL COBRE VAPORIZADO PROVENIENTE YA SEA
DEL CASQUILLO, O DE LA CAMISA DEL PROYECTIL.
NOTA: AMBOS MÉTODOS SON GENERALES Y DE ANÁLISIS ELEMENTAL, QUE ABARCAN DETERMINACIONES DE UNA CANTIDAD
TOTAL DE RESIDUOS METÁLICOS REMOVIDOS Y POR LO TANTO NO SE PUEDEN ASEGURAR QUE EL ORIGEN DE DICHOS METÁLES,
INDIQUEN QUE PROVIENEN DE UN SOLO OBJETO DE DELITO; POR LO CUAL AMBAS TÉCNICAS TIENEN ALTOS PORCENTAJES DE
ERROR, ES DECIR NOS PUEDEN DAR DATOS FALSOS COMO SI FUERAN POSITIVOS.
 DETECCIÓN DE LOS RESIDUOS DE UN DISPARO
CON ARMA DE FUEGO EN LAS MANOS

MÉTODO DE MICROSCOPIA ELECTRÓNICA CON CAPACIDAD DE

RAYOS “X”
CONSISTE EN IDENTIFICAR EN LA MANO DE QUIEN HA DISPARADO UN ARMA DE
FUEGO LOS RESIDUOS QUE A CONSECUENCIA DE TAL HECHO PUDIERAN
HABERLA MACULADO (PARTICULAS DE PÓLVORA, PLOMO, BARIO Y ANTIMONIO),
MEDIANTE EL MICROSCOPIO ELECTRONICO DE BARRIDO, LOS RESIDUOS DE
REFERENCIA SON IDENTIFICADOS A TRÁVES DE SU TAMAÑO Y FORMA. LA
APARIENCIA DE LAS PARTICULAS SON ESPECIFICAS, SIENDO FACILMENTE
IDENTIFICABLES DE OTROS RESIDUOS PROVENIENTES DE LAS MANOS, ALGUNAS
PARTÍCULAS SIN EMBARGO, NO PUEDEN SER IDENTIFICADAS CON CERTEZA,
PUDIENDO SER TIPICAS , PERO NO UNICAS.

COMO ES UN ANÁLISIS CUALITATIVO NO SON NECESARIAS GRANDES

CANTIDADES DE RESIDUOS METÁLICOS PARA UNA DETERMINACIÓN POSITIVA;
HA LLEGADO A SER POSITIVO HASTA 12 HORAS DESPUÉS DE HABERSE
DISPARADO UN ARMA DE FUEGO.

CUALITATIVO: RELATIVO A LA CALIDAD, A LA NATURALEZA DE LAS COSAS; ANÁLISIS CUALITATIVO.

 FALSAS POSITIVAS
 Por el contacto sucedido entre las zonas más frecuentes de
maculación en las manos con un objeto contaminado o maculado
con plomo y/o bario.
 Por el uso constante de diskettes para computadoras personales.
(*)
 Por la manipulación de un arma de fuego recientemente disparada.
 Por la contaminación de los fragmentos de telas empleadas para la
colección de los elementos de plomo y/o bario
 En casos de disparos de proyectil de arma de fuego, cuando la
víctima efectúa maniobras de lucha y defensa con el victimario.
 Por el contacto con sustancias que contengan plomo, tales como
gasolina, ciertas pinturas y colorantes, sprays. (*)
 Ciertas actividades laborales en las que se manipulan productos que
contienen plomo: plomeros, soldadores, mecánicos, pintores
industriales, despachadores de gasolina, entre otros. (*)
 La manipulación de objetos y/o sustancias relacionados con
radiografías o productos conteniendo bario, susceptible de
ionización.
 La manipulación de productos que contengan plomo y bario, como
abonos, fertilizantes y otros, contaminará las manos.
 (*) En estos casos el resultado será positivo únicamente para la
identificación de plomo.
 FALSAS NEGATIVAS
 El lavado escrupuloso de las manos y antebrazos con
agua y jabón.
 El secado insistente de las manos con toallas de tela o
papel.
 La constante fricción de las zonas de maculación con
alguna parte de la ropa.
 El contacto de otras sustancias que contaminen las zonas
maculadas.
 La aplicación de la técnica con reactivos que hayan
caducado.
 Una sudoración constante.
 La aplicación de la prueba en un tiempo superior a 12
horas, posteriores al desarrollo del hecho.
 Cuando el sujeto que dispara sostiene el arma de manera
atípica.
 Cuando el individuo que realiza el disparo mantiene las
zonas más frecuentes de maculación cubiertas con
guantes, mangas y cualquier otra prenda u objeto.
 La inadecuada aplicación de la técnica.
CASO 2 CASOS
CASO 3
CASO 4: EMBOSCADA EN CARRETERA DE OCOTZINGO-CHIAPAS A
POLICIAS DE LA S.S.P DEL ESTADO
BLINDAJES DE VEHICULOS

La fabricación de los

cristales se realiza con
materiales de última
tecnología, con
Policarbonato, PVB y
Spallshield,  provenientes
de proveedores de primer
nivel (GE, ,DuPont,
Solutia entre otros).

CRISTALES El vidrio contra balas esta hecho
con placas de vidrio y una película
de plástico que se unen en un
autoclave. Este proceso se llama
laminación. El producto terminado
es una sola pieza laminada de
vidrio y película de plástico que
varía en espesor de acuerdo al
nivel de protección que se requiere
y en rangos de 15mm. hasta
60mm.

Este tipo de vidrios no permiten

que las balas penetren por la
ventana de vehículos y/o edificios.
Proveen protección en contra de
ataques con armas de terroristas,
ladrones, secuestradores y
criminales en general, desde un
simple asalto en la calle con un
arma pequeña (.22”, .38
especial, .357/.44 mágnum) hasta
un ataque con un fusil de 7.64 mm
M-61 AP. Cualquier nivel de
protección, se puede producir la
composición requerida para
asegurar la máxima seguridad.
 CRISTALES
Cristales

 Los cristales utilizados poseen diferentes niveles:  IIA, II, IIIA, III , IV y V

LOS CRISTALES BALÍSTICOS ESTÁN

FABRICADOS DE ACUERDO A LAS
SIGUIENTES NORMAS: ESPESOR DE LOS CRISTALES

Argentina Renar MA.02 Grosor Niveles
15 mm IIa
USA N.I.J. 0108-01
18 mm II
Alemania DIN 52290 20 mm IIIa
24 mm IIIa
Reino Unido BS 5051-G
30 mm IIIa
Australia AS2343 36 mm III
42 mm IV
México NOM-142-SCFI-2000
48 mm V
EQUIPO ADICIONAL (OPCIONAL)
Protección contra explosivos
Runflas (llantas antibalas)
Sirena, alarma, altavoz, intercom
Defensas reforzadas
Vidrios retráctales
Sistema de extinción de fuego
Arrancador a distancia con detector de bombas
Sistema doble de batería
Localizador antisecuestro
Conversiones de lujo/Limosinas
Otros equipos especiales (aplican restricciones)
III.- Antiasalto
Pistolas y revólveres calibre 38 especial, 45, 9mm. Parabellum, .357 y .44
Mágnum, Ametralladoras 9mm UZI y MP5 e inferiores. Certificación balística
UL-752 Nivel 3 (.44 mágnum SWC/GC/SP, 240grs., 411m/s)

IV Antisecuestro
Fusiles militares .30 US M1, AMD-65 y AK 47 / M43 "cuerno de chivo" e
inferiores. Certificación balística CEN B4+ (7.62x39 FMJ/PB/FE, semi-AP,
710m/s)
V Antiterrorismo

Fusiles militares calibre 7.62x51 (US M-80) e inferiores. Certificación balística

UI-752 Nivel 5 (7.62x51 FMJ/SC (US M-80), 838m/s)

VI Presidencial

Fusiles militares calibre 7.62x51 NATO y 5.56x45 NATO e inferiores

Certificación balística CEN B6 y UL-752 N 8 (7.62x51 FMJ(Acero)/PB/SC,
830m/s, y 5.56x45 FMJ/PB/SCP, semi-AP, 950m/s)
 NORMA OFICIAL MEXICANA NOM-142-SCFI-2000, NIVELES DE PROTECCIÓN DE
MATERIALES PARA BLINDAJES RESISTENTES A IMPACTOS BALÍSTICOS-
ESPECIFICACIONES DE SEGURIDAD Y MÉTODOS DE PRUEBA (CANCELA A LA
NOM-142-SCFI-2000, PUBLICADA EL 25 DE OCTUBRE DE 2000).
NIVEL DE ENERGÍA CALIBRE PESO DE TIPO DE BALA LONGITUD VELOCIDA TIPO DE
PROTECC DEL LA BALA DEL CAÑÓN D MÍNIMA ARMA
IÓN NOM PROYECTIL EN SUGERIDA, DEL
EN JOULES GRAMOS EN PROYECTIL
CENTÍMETRO EN
S METROS
POR
SEGUNDO
Nivel A 189,49 .22 LR 2,59 PLOMO N. R. 15,24 382,52 PISTOLA

Nivel A 87,20 .25 AUTO 3,25 ENCAMISADO 5,08 231,65 PISTOLA

Nivel A 174,62 .32 AUTO 4,59 ENCAMISADO 10,16 275,84 PISTOLA

Nivel A 260,54 .380 AUTO 6,15 ENCAMISADO 9,52 291,08 PISTOLA

Nivel A 270,60 .38 ESPECIAL 10,22 PLOMO 10,16 230,12 PISTOLA

Nivel A 481,93 .45 AUTO 14,88 ENCAMISADO 12,7 254,51 PISTOLA

Nivel A 376,03 .38 ESPECIAL + P 10,22 PLOMO - S.E.P. 10,16 271,27 PISTOLA

Nivel A 588,65 .41 MAGNUM 13,59 PLOMO - S.E.P. 10,16 294,33 PISTOLA

Nivel A 441,75 9 x 19 mm 9,55 SUBSONICA 12,7 304,8 PISTOLA

PARABELLUM

Nivel A 459,01 9 X19 mm 8,02 ENCAMISADO 10,16 338,33 PISTOLA

PARABELLUM

Nivel A 461.03 9 X 19 mm 7,44 ENCAMISADO 10,16 352,04 PISTOLA

PARABELLUM

Nivel A 465,04 9 X 19 mm 7,44 HIDROIMPACTO 12,7 353,57 PISTOLA

PARABELLUM

Nivel A 514,34 9 X 19 mm 8,02 ENCAMISADO 12,7 358,14 PISTOLA

PARABELLUM

Nivel A* 576,69 .38 SUPER AUTO 8,42 ENCAMISADO 12,70 370,33 PISTOLA
+ P*
NIVEL DE ENERGÍ CALIBRE PESO DE LA TIPO DE BALA LONGITUD VELOCID TIPO DE
PROTECC A DEL BALA EN DEL CAÑÓN AD ARMA
IÓN NOM PROYEC GRAMOS SUGERIDA, MÍNIMA
TIL EN EN DEL
JOULES CENTÍMETR PROYECT
OS IL EN
METROS
POR
SEGUNDO
Nivel B 724,08 .357 MAGNUM 10,22 S.E. EXPANSIVO 10,16 376,43 REVOLVER Y
PISTOLA

Nivel B 867,56 10 mm AUTO 12,97 ENCAMISADO 12,7 365,76 PISTOLA

TOTAL

Nivel B 605,05 .40 S & W 10,05 ENCAMISADO 10,16 347,00 PISTOLA

TOTAL

Nivel B 730,18 9 x 19 mm 8,02 ENCAMISADO 20,32 426,72 SUB-AMETR

PARABELUM

Nivel B 930,48 .357 MAGNUM 10,22 S. E. PLOMO 20,32 426,72 REVOLVER Y

PISTOLA

Nivel B* 1 413,93 .44 MAGNUM* 15,53 SEMIENCAMISAD 15,24 426,00 REVOLVER Y

O (PUNTA HUECA) PISTOLA

Nivel B Plus 1 629,22 .44 MAGNUM 11,6 SEMIPLANO 15,24 530 REVOLVER/
PISTOLA

Nivel B 1 650,00 .44 MAGNUM* 11,67 SEMIENCAMISAD 15,24 533,00 REVOLVER Y

Plus* O (PUNTA HUECA) PISTOLA

Nivel B 1 309,73 .30 M1* 7,12 ENCAMISADO 45,72 606,55 CARABINA

Plus*

Nivel C 2 768,78 12 SLUG 28,35 PLOMO 50,8 441,96 ESCOPETA

Nivel C 2 213,51 7.62 x 39 7,96 EXPANSIVO 50,8 745,76 FUSIL

Nivel C* 2 008,84 7.62 x 39* 7,97 ENC. NUCLEO DE 50,8 710,75 FUSIL
ACERO
NIVEL DE ENERGÍA DEL CALIBRE PESO TIPO DE BALA LONGITU VELOCID TIPO DE
PROTECC PROYECTIL EN DE LA D DEL AD ARMA
IÓN NOM JOULES BALA CAÑÓN MÍNIMA
EN SUGERID DEL
GRAM A, EN PROYECT
OS CENTÍME IL EN
TROS METROS
POR
SEGUNDO

Nivel C Plus 1 568,47 5.56 x 45 3,88 S. E. PLOMO 50,86 899,16 FUSIL

Nivel C 1 729,80 5.56 x 45* 4,00 ENCAMISADO 50,86 930,00 FUSIL

Plus*

Nivel D 3 659,83 7.62 x 51 9,7 EXPANSIVO 55,80 868,68 FUSIL

Nivel D 3 467,05 7.62 x 51 9,53 ENCAMISADO TOTAL 55,80 853,44 FUSIL

Nivel D 3 641,62 7.62 x 51 11,67 SEMIENCAMISADO 55,80 790,00 FUSIL

(PUNTA BLANDA)

Nivel D 3 823,38 7.62 x 63 9,72 ENCAMISADO TOTAL 60,96 886,96 FUSIL

Nivel D* 3 951,83 7.62 x 63* 11,67 SEMIENCAMISADO 60,96 822,96 FUSIL

(PUNTA BLANDA)

Nivel E 2 219,45 7.62 x 39 7,96 PERFORANTE 50,8 746,76 FUSIL

Nivel E 2 344,92 7.62 x 39 8,41 PERFORANTE 50,8 746,76 FUSIL

Nivel E 1 488,31 5.56 x 45 3,56 PERFORANTE 60,96 914,4 FUSIL

Nivel E 1 568,47 5.56 x 45 3,88 PERFORANTE 60,96 899,16 FUSIL

Nivel E 1 746,69 5,56 x 45 3,58 PERFORANTE 60,96 990,6 FUSIL

Nivel E 1 903,70 5.56 x 45 3,88 PERFORANTE 60,96 990,6 FUSIL

Nivel E 3 784,34 7.62 x 51 10,03 PERFORANTE 55,80 868,68 FUSIL

Nivel E 4 029,59 7.62 x 51 10,68 PERFORANTE 55,80 868,68 FUSIL

Nivel E* 3 423,45 7.62 x 51* 9,75 PERFORANTE 55,80 838,00 FUSIL

 NORMAS EXTRANJERAS

ARMA NORMA UL NIJ ASTM F BS 5051 DIN 52290

752 0108,01 1233
Pistola 9 mm Nivel 1 Nivel II-A 38 Súper Nivel GO Nivel 1
FMJ 3 disparos 5 disparos *1 3 disparos 3 disparos 3 disparos
Separación: 10 cm separación: 5 Separación: 15 cm Separación: 10 Separación: 12/5 cm
Distancia de Tiro = cm Distancia de tiro = cm Distancia de tiro = 3 m
4,6 m Distancia de tiro 3m Distancia de
= 15 m tiro =3 m
Revólver Nivel 2 Nivel II-A Nivel G1 Nivel 2
Magnum 0,357 3 disparos 5 disparos *1 3 disparos 3 disparos
JSP Separación: 10 cm Separación: 5 Separación: 10 Separación: 12,5 cm
Distancia de tiro = cm cm Distancia de tiro =3 m
4,6 m Distancia de tiro Distancia de
= 15 m tiro = 3 m
Pistola Nivel 3 Nivel III-A 44 Magnum Nivel G2 Nivel 3
Magnum 0,44 3 disparos 5 disparos *1 3 disparos 3 disparos 3 disparos
SWC Separación: 10 cm Separación: 5 Separación: 15 cm Separación: Separación: 12,5 cm
Distancia de tiro = cm Distancia de tiro = 10 cm Distancia de tiro =3 m
4,6 m Distancia de tiro 7,6 m Distancia de
= 15 m tiro = 3 m
Fusil Cal. .30 Nivel 4
Soft 3 disparos
Point. Separación: 10 cm
Distancia de tiro
=4,6 m
Fusil 7,62 x 51 Nivel 5
FMJ 3 disparos
Separación: 10 cm
Distancia de tiro =
4,6 m
Fusil 9 x 19 Nivel 6 Nivel III-A Sub. Ametr.
mm FMJ 5 disparos 5 disparos *1 3 disparos
Separación: 10 cm Separación: 5 Separación: 15 cm
Distancia de tiro cm Distancia de tiro
=4,6 m Distancia de tiro =7,6 m
= 15 m
ARMA NORMA UL NIJ ASTM F BS 5051 DIN 52290
752 0108,01 1233

Fusil 5,56 x 45 Nivel 7 Nivel R1

mm FMJ 5 disparos 3 disparos
Separación: 10 cm Separación: 10
Distancia de tiro = cm
4,6 m Distancia de
tiro = 10 m

Fusil 7,62 x 39 Nivel 4(*2)

FMJ 3 disparos
Separación: 12,5 cm
Distancia de tiro = 10 m

Fusil 7,62 x 51 Nivel 8 Nivel III Rifle Nivel R2 Nivel 5

FMJ 5 disparos 5 disparos *1 3 disparos 3 disparos 3 disparos
Separación: 10 cm Separación: 5 Separación: 15 cm Separación: 10 separación: 12,5 cm
Distancia de tiro = cm Distancia de tiro = cm Distancia de tiro = 25 m
4,6 m Distancia de tiro 7,6 m Distancia de
= 15 m tiro = 10 m

Fusil 30-06 AP Nivel IV Rifle

1 disparo a 15 m 3 disparos
Separación: 15 cm

1 Un cuadro con vértices a 11,4 cm más un tiro centro.

*2 Realmente hace referencia a un 7,62 x 51 de velocidad 785 m/s a 795 m/s, mientras que nivel
5 se refiere a 7,62 x 51 con velocidades mayores a 795 m/s.
A. P Armor piercing
FMJ Full metal jacket
Nota.- Esta tabla se añade únicamente con propósitos informativos, ya que no existe una
correlación directa de esta Norma Oficial Mexicana con las normas referidas.
 CRONOGRAFO
Toma mediciones desde
20 a 5000 f/s.
Representación en Pies o
metros/seg. Muestra en
display el valor de la
última medición y el
promedio de la serie.
Serie de largo variable
hasta 99 mediciones.
Modelo CrosSpeed V200
Registra las últimas 10
mediciones. Batería
recargable que soporta los
iluminadores para
polígonos cerrados
 CHALECOS BALÍSTICOS
 DISEÑADOS PARA DETENER IMPACTOS DE PROYECTILES ESPECIFICAMENTE DE
ARMAS CORTAS, LOS QUE PARA UN MÁXIMO NIVEL DE PROTECCIÓN, NO DEBE
SOBRE PASAR EHERGÍA DE 120 KILOGRAMOS – METRO.
 CUANDO SE REQUIERA INCREMENTAR EL NIVEL DE PROTECCIÓN, POR EJEMPLO,
PARA DETENER PROYECTILES DE MAYOR ENERGÍA, COMO SERÍAN LOS DE
ARMAS LARGAS, SE PUEDEN UTILIZAR INSERTOS QUE SE ADAPTAN AL PROPIO
CHALECO (PLACAS CERÁMICAS, GRUESOS PANELES BALÍSTICOS LAMINADOS Y
PLACAS DE ACERO QUE INCLUYEN FORROS ACOLCHONADOS DE POLIURETANO,
QUE SON ÚTILES, PARA ATRAPAR LA PROBABLE FRAGMENTACIÓN DE LA BALAS.
 EXISTEN 4 NIVELES DE PROTECCIÓN CATALOGADOS POR EL INSTITUTO
NACIONAL DE JUSTICIA DE LOS ESTADOS UNIDOS DE NORTEAMÉRICA,
CONOCIDO POR LAS SIGLAS NIJ, CUYA NORMA ES NIJ STD 0101.03.
 LOS PRINCIPALES MATERIALES BALÍSTICOS QUE SE EMPLEAN EN LA
FABRICACIÓN DE CHALECOS DE PROTECCIÓN PERSONAL, SON, EL KEVLAR, EL
SPECTRA Y EL TWARON, SE UTILIZAN COMO BLINDAJE MENOR EN
AUTOMÓVILES, DONDE SE COLOCAN PANELES BALÍSTICOS EN EL INTERIOR DE
LOS LIENZOS DE LAS PUERTAS.
 NIVEL I

PESO DE ESTILO DE LA LONGITUD VELOCIDAD

CALIBRE
LA BALA BALA DEL CAÑÓN INICIAL

.22” LRHV 40 Granos Punta redonda de plomo 6” 1050 pies/seg.

.25” Auto 50 Granos Encamisado de cobre (FMJ) 2” 810 pies/seg
.32” Auto 71 Granos Encamisado de cobre 4” 905 pies/seg
.380” Auto 88 Granos Encamisado de punta hueca 4” 990 pies/seg

.38” Special 158 Granos Punta redonda de plomo 6” 850 pies/seg

.38” Especial 158 Granos Punta redonda de plomo 6” 850 pies/seg

NIVEL II-A (Revolver cal. .44” Magnum y Subametralladora 9mm Parabellum).

PESO DE ESTILO DE LA LONGITUD VELOCIDAD

CALIBRE
LA BALA BALA DEL CAÑÓN INICIAL

.44” Magnum 240 Granos Semiwadcutter Gas Check 6” 1400 pies/seg.

9mm
240 Granos Encamisado punta blanda 9½” 1400 pies/seg.
Parabellum
NIVEL II (Baja Velocidad)

PESO DE ESTILO DE LA LONGITUD VELOCIDAD

CALIBRE
LA BALA BALA DEL CAÑÓN INICIAL
.22” Magnum 40 Granos Punta sólida 4½” 1180 pies/seg.
.38” Especial 125 Granos Encamisado punta hueca + P 6” 1028 pies/seg.
.38” Especial 158 Granos Punta de plomo + P 6” 1090 pies/seg.
.38” Especial 110 Granos Encamisado punta hueca + P 6” 1235 pies/seg.
.45” Auto 230 Granos Encamisado de cobre FMJ 5” 810 pies/seg.
Encamisado de punta
.357” Magnum 158 Granos 4” 1250 pies/seg.
blanda
.357” Magnum 158 Granos Punta de plomo 4” 1250 pies/seg.
.357” Magnum 158 Granos Semiwadcutter de plomo 4” 1250 pies/seg.
.41” Magnum 210 Granos Punta redonda de plomo 4” 965 pies/seg.

9mm Parabellum 95 Granos Encamisado punta blanda 4” 1250 pies/seg.

9mm Parabellum 100 Granos Encamisado punta hueca 4” 1250 pies/seg.

9mm
124 Granos Encamisado FMJ 4” 1090 pies/seg.
Parabellum

9mm Parabellum 115 Granos Encamisado punta hueca 4” 1160 pies/seg.

9mm Parabellum 145 Granos Subsónico 5” 1050 pies/seg.

9mm Parabellum 145 Granos Encamisado Hydra Shock 5” 1050 pies/seg.

10 mm Auto 170 Granos Encamisado punta hueca 5” 1175 pies/seg.

10 mm Auto 200 Granos Encamisado TMJ 5” 1075 pies/seg.
NIVEL II (Alta Velocidad)

PESO DE ESTILO DE LA LONGITUD VELOCIDAD

CALIBRE
LA BALA BALA DEL CAÑÓN INICIAL

.41” Magnum 210 Granos Encamisado punta blanda 4” 1300 pies/seg.

.44” Magnum 240 Granos Encamisado punta blanda 4” 1180 pies/seg.

.44” Magnum 240 Granos Semiwadcutter de plomo 4” 1200 pies/seg.

.357” Magnum 125 Granos Encamisado punta hueca 4” 1450 pies/seg.

.357” Magnum 110 Granos Encamisado punta hueca 4” 1550 pies/seg.

Encamisado de punta
.357” Magnum 158 Granos 6” 1395 pies/seg.
blanda

.357” Magnum 158 Granos Hornady 6” 1445 pies/seg.

10 mm Auto 175 Granos Silvertip 5” 1225 pies/seg.

9mm
124 Granos Encamisado FMJ 5” 1175 pies/seg.
Parabellum

9mm
115 Granos Silvertip 5” 1170 pies/seg.
Parabellum
NIVEL III (FUSILES Y ESCOPETA)

PESO
ESTILO DE LA LONGITUD VELOCIDAD
CALIBRE DE LA
BALA DEL CAÑÓN INICIAL
BALA

M-80 (encamisado de
7.62 mm Nato 150 Granos 28” 2750 pies/seg.
acero)

M-80 (encamisado de
7.62 mm Nato 150 Granos 28” 2750 pies/seg
cobre)

.30”-06 Spgr. 180 Granos Encamisado punta blanda 24” 2700 pies/seg

.30” Carabina 110 Granos Encamisado (FMJ) 18” 1950 pies/seg

12 Gauge 1/12 lb Slug 18” 1550 pies/seg

.223” (5.56
mm) 55 Granos Encamisado (FMJ) 20” 3075 pies/seg

7.62 x 39 mm 123 Granos Encamisado de acero 22” 2400 pies/seg

NIVEL IV (FUSIL Y BALAS PENETRANTES)

PESO
ESTILO DE LA LONGITUD VELOCIDAD
CALIBRE DE LA
BALA DEL CAÑÓN INICIAL
BALA

.30”-06 166 Granos Penetrante 26” 2850 pies/seg.

7.62 mm Nato 150 Granos Penetrante 24” 2750 pies/seg

.223” (5.56
55 Granos Punta Penetrante (FNB) 20” 3090 pies/seg
mm)

Penetrante (núcleo de
7.62 x 39 mm 123 Granos 22” 2550 pies/seg
acero)
 TIPOS DE INTERVENCIÓN DEL PERITO EN
BALISTICA FORENSE

 LEVANTAMIENTO DE INDICIOS DEL ORDEN BALÍSTICO EN EL

LUGAR DE LOS HECHOS.

 IDENTIFICACIÓN Y CLASIFICACIÓN DE LAS ARMAS DE FUEGO

Y CARTUCHOS EN LA LEY FEDERAL DE ARMAS DE FUEGO Y
EXPLOSIVOS.

 ESTUDIO MECANICO DE LAS ARMAS DE FUEGO

(AMETRALLADAS, SENSIBILIDAD DEL DISPARADOR,
DEFICIENCIAS EN LOS SEGUROS DE DISPARO Y MECANISMO
DE DISPARO, ESTADO DEL PERCUTOR, CAPACIDAD DEL
CARGADOR, RESTAURACIÓN DE NÚMEROS DE SERIE, ETC.).

 ESTUDIOS DE IDENTIFICACIÓN (G.R.C.) AL MICROSCOPIO DE

CASQUILLOS PERCUTIDOS Y BALAS DISPARADAS.

 ESTUDIOS DE MICROCOMPARACIÓN DE CASQUILLOS

PERCUTIDOS Y BALAS DISPARADAS (PROBLEMA Y TESTIGO).
 TIPOS DE INTERVENCIÓN DEL PERITO EN
BALISTICA FORENSE

 RASTREO DE ELEMENTOS BALISTICOS EN EL SISTEMA

INTEGRADO DE IDENTIFICACIÓN BALISTICA (I.B.I.S.).

 ESTABLECER POSICIÓN VICTIMA-VICTIMARIO.

 RECONSTRUCCIÓN DE TRAYECTORIAS DE LOS PROYECTILES

DISPARADOS CON ARMAS DE FUEGO.

 RESISTENCIA DE PENETRACIÓN SOBRE BLINDAJES OPACOS Y

TRANSPARENTES.

 RESISTECIA DE PENETRACIÓN SOBRE CHALECOS.

 DOCUMENTOS
DICTAMEN.- Opinión técnica que emite un perito o
experto en cualquier arte, profesión o actividad, respeto
del examen o análisis que haya hecho de una cuestión
sometida a sus conocimientos, sobre una materia
específica.

INFORME.- Documento en que el perito expone al

Ministerio Público de la Federación y otras autoridades,
que los elementos analizados no reúnen las
características necesarias para resolver el problema
planteado, o informa respecto de alguna otra situación
relacionada con la solicitud.

REQUERIMIENTO.- Documento por el cual el perito

comunica al Ministerio Público de la Federación y otras
autoridades, que los elementos analizados no son
suficientes para resolver el problema planteado y le
solicita los elementos adicionales que se requieren para
tal fin.
 COORDINACIÓN DE PLANEACIÓN,
DESARROLLO E INNOVACIÓN INSTITUCIONAL

DICTAMEN DIRECCIÓN GENERAL DE COORDINACIÓN DE

Lic. ____________________
_______________________
SERVICIOS PERICIALES
DIRECCIÓN EJECUTIVA DE LABORATORIOS
DEPARATAMENTO DE BALISTICA FORENSE
No. A.P., A.C., CAUSA PENAL U OTRA REF.: ______
No. DE FOLIO: __________
ASUNTO: SE EMITE DICTAMEN EN MATERIA DE
BALÍSTICA FORENSE
Ciudad de México, a _____ de ________ de 200___.

_______________________
Presente.

EXORDIO DICTAMEN

ANTECEDENTES:
PLANTEAMIENTO DEL PROBLEMA:
DOCUMENTO Y/O ELEMENTOS DE ESTUDIO:
MÉTODO DE ESTUDIO:
RESULTADOS (SEGÚN SEA EL CASO):
CONSIDERACIONES
CONCLUSIONES
ANEXOS (EN SU CASO)
BIBLIOGRAFÍA (EN SU CASO)
ATENTAMENTE
 COORDINACIÓN DE PLANEACIÓN,
DESARROLLO E INNOVACIÓN INSTITUCIONAL

INFORME DIRECCIÓN GENERAL DE COORDINACIÓN DE

Lic. ____________________
_______________________
SERVICIOS PERICIALES
DIRECCIÓN EJECUTIVA DE LABORATORIOS
DEPARATAMENTO DE BALISTICA FORENSE
No. A.P., A.C., CAUSA PENAL U OTRA REF.: ______
No. DE FOLIO: __________
ASUNTO: SE EMITE DICTAMEN EN MATERIA DE
BALÍSTICA FORENSE
Ciudad de México, a _____ de ________ de 200___.

_______________________
Presente.

EXORDIO

INFORME

ANTECEDENTES

PLANTEAMIENTO DEL PROBLEMA:

ATENTAMENTE
 COORDINACIÓN DE PLANEACIÓN,
DESARROLLO E INNOVACIÓN INSTITUCIONAL

REQUERIMIENTO DIRECCIÓN GENERAL DE COORDINACIÓN DE

Lic. ____________________
_______________________
SERVICIOS PERICIALES
DIRECCIÓN EJECUTIVA DE LABORATORIOS
DEPARATAMENTO DE BALISTICA FORENSE
No. A.P., A.C., CAUSA PENAL U OTRA REF.: ______
No. DE FOLIO: __________
ASUNTO: SE EMITE DICTAMEN EN MATERIA DE
BALÍSTICA FORENSE
Ciudad de México, a _____ de ________ de 200___.

_______________________
Presente.

EXORDIO

REQUERIMIENTO

ANTECEDENTES

PLANTEAMIENTO DEL PROBLEMA:

ATENTAMENTE
SERVICIOS PERICIALES
PGR Colección de Armas de Fuego
PGR Colección de Armas de Fuego
Biblioteca
Biblioteca
 BIBLIOGRAFÍA
Manual de Nociones de Balística Forense de la
Secretaría de la Defensa Nacional. 2000.
Balística Técnica y Forense, Octavio Cibrian
Vidrio, México, Editorial Ágata, 1996.
Heridas por Arma de Fuego, Vincent J.M. Di
Maio, Ediciones la Rocca, 1999.
Usted puede llamar a los EXPERTOS
POR SU
ATENCIÓN
GRACIAS!!!
PERITO EN BALÍSTICA FORENSE
DE LA D.G.C.S.P. DE LA P.G.R.

rpedraza_ibis@yahoo.com.mx
Teléfono: 53-46-1968
Celular: 04455 30 53 64 82
ING. RAÚL PEDRAZA FLORES
