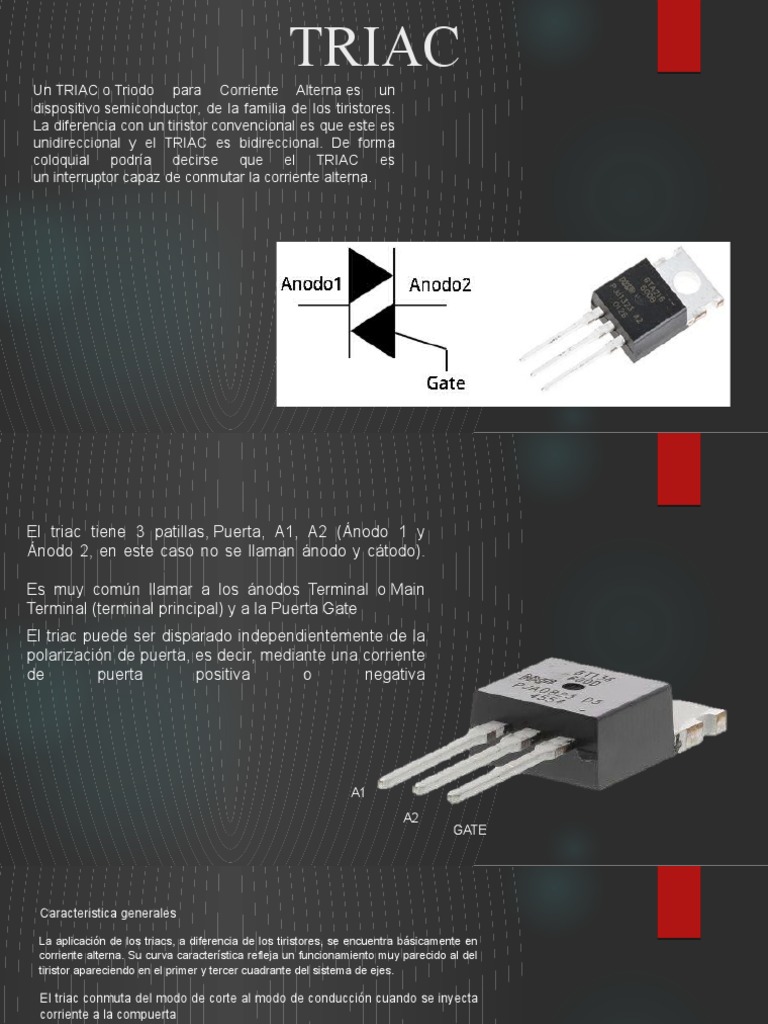

TRIAC

Un TRIAC o Triodo para Corriente Alterna es un

dispositivo semiconductor, de la familia de los tiristores.
La diferencia con un tiristor convencional es que este es
unidireccional y el TRIAC es bidireccional. De forma
coloquial podría decirse que el TRIAC es
un interruptor capaz de conmutar la corriente alterna.
El triac tiene 3 patillas, Puerta, A1, A2 (Ánodo 1 y
Ánodo 2, en este caso no se llaman ánodo y cátodo).

Es muy común llamar a los ánodos Terminal o Main

Terminal (terminal principal) y a la Puerta Gate
El triac puede ser disparado independientemente de la
polarización de puerta, es decir, mediante una corriente
de puerta positiva o negativa

A1
A2
GATE
Caracteristica generales

La aplicación de los triacs, a diferencia de los tiristores, se encuentra básicamente en

corriente alterna. Su curva característica refleja un funcionamiento muy parecido al del
tiristor apareciendo en el primer y tercer cuadrante del sistema de ejes.

El triac conmuta del modo de corte al modo de conducción cuando se inyecta

corriente a la compuerta

La corriente y la tensión de encendido disminuye con el aumento de

temperatura y con el aumento de la tensión de bloqueo

La aplicación de los triacs, a diferencia de los tiristores, se encuentra

básicamente en corriente alterna

La principal utilidad de los triacs es como regulador de potencia entregada a

una carga, en corriente alterna
Su funcionamiento básico es cerrar un contacto entre dos terminales (ánodo 1 y 2) para dejar
pasar la corriente (corriente de salida) cuando se le aplica una pequeña corriente a otro
terminal llamado "puerta" o Gate (corriente de activación).

Se seguirá permitiendo que la corriente fluya hasta que la corriente de salida disminuya por
debajo de un valor determinado, llamada corriente umbral, o se corte la corriente totalmente
de alguna forma
La estructura contiene seis capas aunque funciona siempre
como un tiristor de cuatro capas. En sentido MT2-MT1
conduce a través de P1N1P2N2 y en sentido MT1-MT2 a
través de P2N1P1N4. La capa N3 facilita el disparo con
intensidad de puerta negativa. La complicación de su
estructura lo hace más delicado que un tiristor en cuanto
capacidad para soportar sobre intensidades. Se fabrican para
intensidades de algunos amperios hasta unos 200 A eficaces
y desde 400 a 1000 V de tensión de pico repetitivo
El triac puede ser disparado en cualquiera de los dos
cuadrantes l y lll mediante la aplicación entre los terminales
de compuerta G y MT1 de un impulso positivo o negativo.
Esto le da una facilidad de empleo grande y simplifica mucho
el circuito de disparo.
Aplicaciones del Triac

El triac es fácil de usar y ofrece ventajas de coste sobre el uso de dos tiristores
para muchas aplicaciones de baja potencia.

Cuando se necesitan potencias superiores, casi siempre se utilizan dos tiristores

colocados en "anti-paralelo".

Son múltiples los usos del triac, pero por citar algunos:

- Para reguladores de luz.

- Para controles de velocidad de un ventilador eléctrico.

- Para el controles de motor pequeños.

- Para el control de pequeños electrodomésticos.
