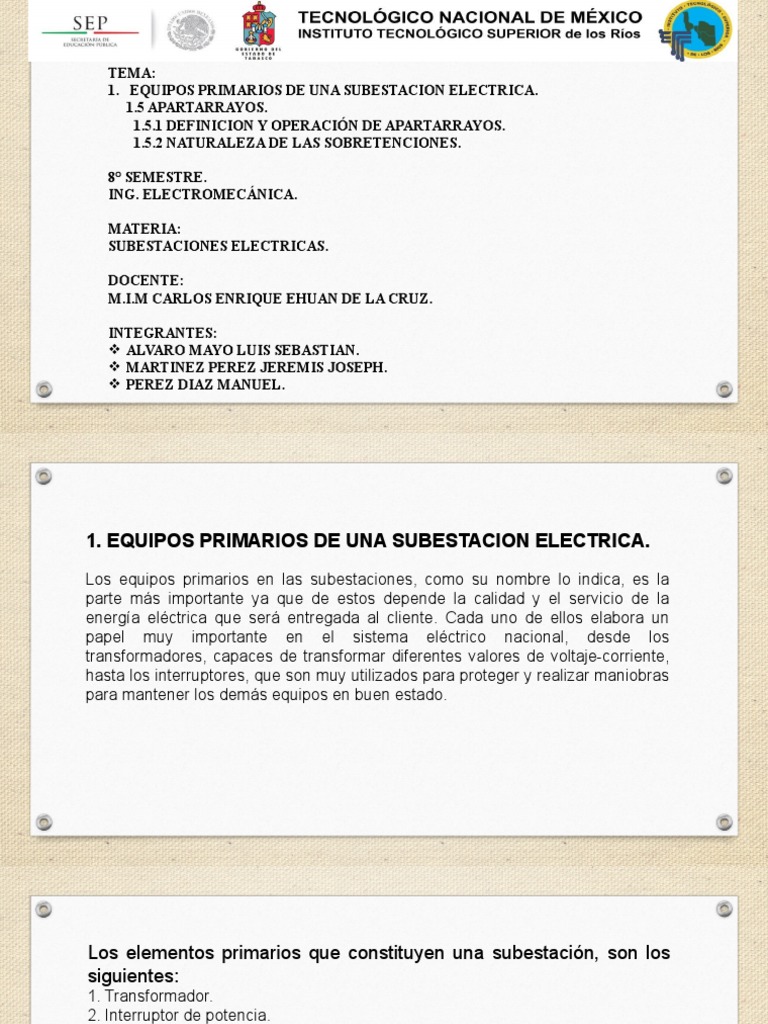

TEMA:

1. EQUIPOS PRIMARIOS DE UNA SUBESTACION ELECTRICA.

1.5 APARTARRAYOS.
1.5.1 DEFINICION Y OPERACIÓN DE APARTARRAYOS.
1.5.2 NATURALEZA DE LAS SOBRETENCIONES.

8° SEMESTRE.
ING. ELECTROMECÁNICA.

MATERIA:
SUBESTACIONES ELECTRICAS.

DOCENTE:
M.I.M CARLOS ENRIQUE EHUAN DE LA CRUZ.

INTEGRANTES:
 ALVARO MAYO LUIS SEBASTIAN.
 MARTINEZ PEREZ JEREMIS JOSEPH.
 PEREZ DIAZ MANUEL.
1. EQUIPOS PRIMARIOS DE UNA SUBESTACION ELECTRICA.
Los equipos primarios en las subestaciones, como su nombre lo indica, es la
parte más importante ya que de estos depende la calidad y el servicio de la
energía eléctrica que será entregada al cliente. Cada uno de ellos elabora un
papel muy importante en el sistema eléctrico nacional, desde los
transformadores, capaces de transformar diferentes valores de voltaje-corriente,
hasta los interruptores, que son muy utilizados para proteger y realizar maniobras
para mantener los demás equipos en buen estado.
Los elementos primarios que constituyen una subestación, son los
siguientes:
1. Transformador.
2. Interruptor de potencia.
3. Restaurador.
4. Cuchillas fusibles.
5. Cuchillas desconectadoras y cuchillas de prueba.
6. Apartarrayos.
7. Tableros duplex de control.
8. Condensadores.
9. Transformadores de instrumento.
1.5 APARTARRAYOS.
Las sobretensiones que se presentan en las instalaciones de una subestación
eléctrica pueden ser de dos tipos:

– Sobretensiones de tipo atmosférico.

– Sobretensiones por fallas en el sistema.

Para proteger dicha instalación contra la sobretensión necesitamos el uso de los

apartarrayos, los cuales se encuentra conectado permanentemente en el sistema y
operan cuando se presenta una sobretensión de determinada magnitud,
descargando la corriente a tierra.
1.5.1 DEFINICION Y OPERACIÓN DE APARTARRAYOS.

El apartarrayos es un dispositivo que se encuentra conectado permanentemente

en el sistema, opera cuando se presenta una sobretensión de determinada
magnitud, descargando la corriente a tierra. Su principio general de operación se
basa en la formación de un arco eléctrico entre dos explosores cuya operación
esta determinada de antemano de acuerdo a la tensión a la que va a operar.
Su principal elemento activo son los varistores de óxido metálico cuya
característica principal es su no linealidad. Cuando está trabajando a voltaje
nominal, la corriente que fluye a través de este es de aproximadamente 1 mA.
A medida que el voltaje aumenta, su resistencia disminuye drásticamente,
permitiendo que fluya más corriente y que la energía del sobrevoltaje se drene
a tierra. Dicho dispositivo nos permite proteger las instalaciones contra
sobretensiones de tipo atmosférico.
El apartarrayos se conecta entre línea y tierra, consiste básicamente de
elementos resistores en serie con gaps o explosores.
La función del apartarrayos no es eliminar las ondas de sobretensión
presentadas durante las descargas atmosféricas, sino limitar su magnitud a
valores que no sean perjudiciales para las máquinas del sistema.
Las ondas que normalmente se presentan son de 1.5 a 1 microseg. (Tiempo de
frente de onda). La función del apartarrayos es cortar su valor máximo de onda
(aplanar la onda).

Se fabrican diferentes tipos de apartarrayos, basados en el principio general de

operación; por ejemplo: los más empleados son los conocidos como
“apartarrayos tipo autovalvular” y “apartarrayos de resistencia variable”.
Apartarrayos tipo autovalvular.

El apartarrayos tipo autovalvular consiste de

varias chapas de explosores conectados en
serie por medio de resistencias variable cuya
función es dar una operación más sensible y
precisa. Estos elementos están contenidos en
porcelana y al conjunto, se le llena con un gas
inerte como el nitrógeno. Se emplea en los
sistemas que operan a grandes tensiones, ya
que representa una gran seguridad de
operación.
Apartarrayos de resistencia variable.

El apartarrayos de resistencia variable

funda su principio de operación en el
principio general, es decir, con dos
explosores, y se conecta en serie a una
resistencia variable. Se emplea en
tensiones medianas y tiene mucha
aceptación en el sistema de distribución.
FUNCIONES QUE DEBE CUBRIR UN APARTARRAYOS.

Para que protejan adecuadamente, los apartarrayos deben cumplir las siguientes
funciones:

– No deben permitir el paso de corriente a tierra, cuando la tensión sea normal.

– Cuando el voltaje se eleva a una cantidad definida, deben proporcionar un camino a
tierra para disipar la energía transitoria sin que haya un aumento en el voltaje del
circuito.
– Tan pronto como la tensión se ha reducido por debajo del ajuste del apartarrayos, el
apartarrayos debe detener el flujo de corriente a tierra y sellarse para aislar el
conductor de tierra.
– Los apartarrayos no deben ser dañados por las descargas y debe ser capaz de
repetir automáticamente su acción con tanta frecuencia como se requiera.
1.5.2 NATURALEZA DE LAS SOBRETENCIONES.

La sobretensión es un aumento, por encima de los valores establecidos como

máximos, de la tensión eléctrica entre dos puntos de un circuito o instalación
eléctrica.
En la mayoría de los casos, pueden causar graves problemas a los equipos
conectados a la línea, desde su envejecimiento prematuro hasta incendios o
destrucción de los mismos.
Por la naturaleza de su origen existen dos formas de clasificar las sobretensiones:

SOBRETENSIONES POR DESCARGAS ELÉCTRICAS ATMOSFÉRICAS:

Las tormentas eléctricas son acontecimientos muy habituales y peligrosos. Se estima

que en nuestro planeta se producen simultáneamente unas 2000 tormentas y que
cerca de 100 rayos descargan sobre la tierra cada segundo. En total, esto representa
unas 4000 tormentas diarias y 9 millones de descargas atmosféricas cada día.
Al impactar, el rayo provoca un impulso de corriente que llega a alcanzar decenas de
miles de amperios. Esta descarga genera una sobretensión en el sistema eléctrico
que puede causar incendios, destrucción de maquinaria e incluso muertes de
personas.
SOBRETENSIONES DE CONMUTACIÓN:

Estas sobretensiones son generadas en la línea eléctrica,

fundamentalmente debido a estos dos motivos:
• Conmutaciones de maquinaria de gran potencia:
Los motores eléctricos son cargas muy inductivas cuya
conexión y desconexión provoca sobretensiones. Existen
asimismo otros procesos capaces de producirlas, como por
ejemplo el encendido y apagado del arco de soldadura.

• Maniobras y/o defectos en el suministro eléctrico:

En caso de cortocircuito en algún punto de la red, las
protecciones de la compañía eléctrica responden abriendo el
circuito y con subsiguientes intentos de reenganche por si fuera
una falta transitoria, lo que genera las sobretensiones típicas de
conexión de cargas inductivas.
https://www.monografias.com/trabajos90/equipo-primario-sube
stacion-electrica/equipo-primario-subestacion-electrica.shtml

http://www.sectorelectricidad.com/17460/17460/

https://
www.hpcperu.com/wp-content/uploads/2020/03/Transformador
