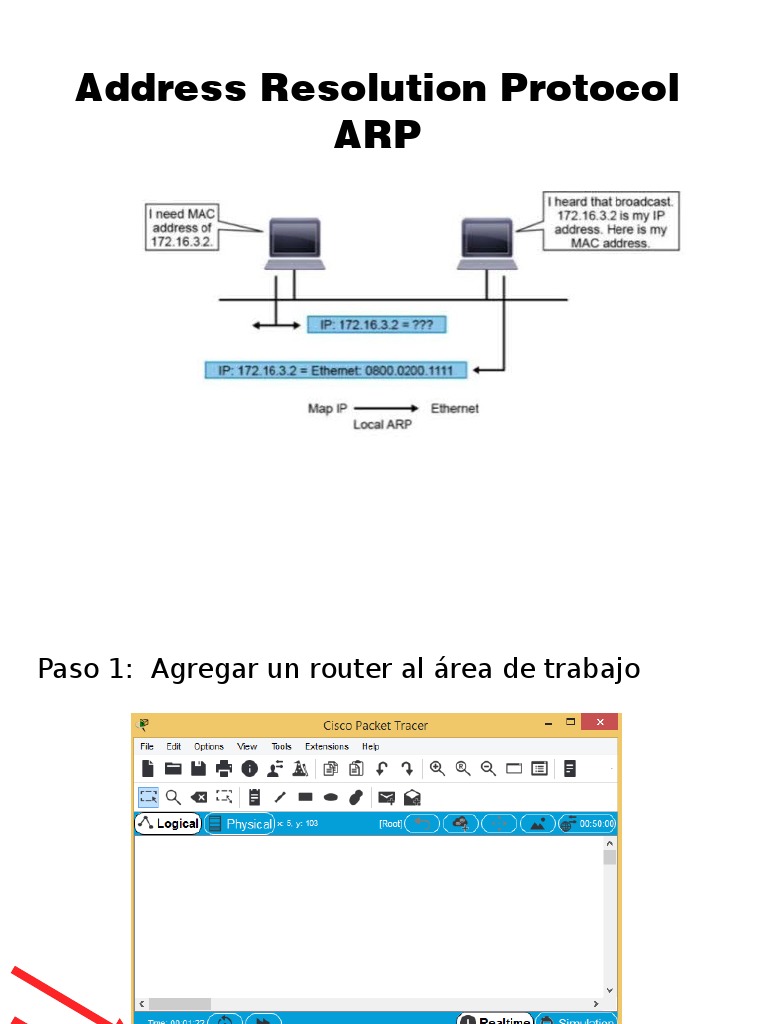

Address Resolution Protocol

ARP
Paso 1: Agregar un router al área de trabajo
Paso 1.1 : resultado del paso 1
Paso 2: Ingresar a la interfaz de comandos de router, dando click
sobre Router0, click sobre “cejita” CLI, contestando NO a la pregunta
que se muestra en la ilustración siguiente:
Paso 3: Deshabilitar el protocolo CDP para evitar señalización
adicional al protocolo que queremos analizar que es ARP,
tecleando los comandos que se indican a continuación:
Paso 4: Configurar la dirección IP de la interfaz fastethernet 0/0
del Router0 , dando click sobre la “cejita” CONFIG y
click sobre el botón Fastethernet0/0:
Paso 5: Configurar la dirección IP de la interfaz fastethernet 0/1
del Router0 , dando click sobre la “cejita” CONFIG y
click sobre el botón Fastethernet0/1:
Paso 6: Agregar un switch modelo 2960 al área de trabajo
Paso 6.1 : resultado del paso 6
Paso 7: Agregar OTRO switch modelo 2960 al área de trabajo
Paso 7.1 : resultado del paso 7
Paso 8: Agregar dos PC´s al área de trabajo
Paso 8.1 : resultado del paso 8
Paso 9: Conectar con cable directo la PC0 al Switch0
Paso 10: Conectar con cable directo la PC0 al SW0

1
Paso 11: Conectar con cable directo la PC1 al SW0

1
Paso 12: Conectar con cable directo la F0/0 de
Router0 al SW0
1

2
Paso 13: Conectar con cable directo la F0/1 de
Router0 al SW0
1

2
Paso 14: Activar etiquetado de interfaces, dando click
en “menu” OPTIONS , click en “opción” PREFERENCES
Paso 15: Activar etiquetado de interfaces, en la
ventana PREFERENCES, Seleccionar el “renglón”
ALWAYS SHOW PORT LABELS

UNA VEZ HECHA LA SELECCIÓN, CERRAR LA VENTANA

Paso 15: Resultado de las conexiones hechas
Paso 16: Click sobre PC0, Click sobre “cejita” DESKTOP
Click sobre Botón IP CONFIGURATION
Paso 17: Click sobre PC0, Click sobre “cejita” DESKTOP
Click sobre Botón IP CONFIGURATION

UNA VEZ HECHA LA CONFIGURACIÓN, CERRAR LA VENTANA

Paso 18: Click sobre PC1, Click sobre “cejita” DESKTOP
Click sobre Botón IP CONFIGURATION
Paso 19: Click sobre PC1, Click sobre “cejita” DESKTOP
Click sobre Botón IP CONFIGURATION
Paso 20: Click sobre PC0, Click sobre “cejita” DESKTOP
Click sobre Botón COMMAND PROMP
Paso 21: Desde PC0 desplegar tabla arp, con el
comando arp -a
Paso 22: Pregunta

¿ Cual es el resultado del comando

arp -a en la PC0 ?
Paso 23: Desde PC0 LIMPIAR la tabla arp, con el
comando arp -d en caso necesario

UNA VEZ HECHA LA PRUEBA, CERRAR LA VENTANA

Paso 24: Desde SWITCH0 mostrar la tabla MAC, con el
comando show mac-address-table
Paso 25: Desde SWITCH0 Limpiar la tabla MAC, con el
comando clear mac-address-table , en caso
de ser necesario.

UNA VEZ HECHA LA PRUEBA, CERRAR LA VENTANA

Paso 26: Desde ROUTER0 mostrar la tabla arp, con el
comando clear mac-address-table , en caso
de ser necesario.
Paso 27: Pregunta

¿ Cual es el resultado del comando

show arp en el Router0 ?
Paso 28: Resultado del comando Show arp
en el Router0

UNA VEZ HECHA LA PRUEBA, CERRAR LA VENTANA

Paso 29: Ingresar al modo SIMULACION del packet-tracer
tado del paso 29 pantalla del modo SIMULACION del pac
31: Limpiar la edicición de filtros en el modo SIMULACION
Paso 32: Ingresar a Editar filtros en el modo SIMULACION
Paso 33: En panel PK7 del modo SIMULACION,
en la “sección” IPV4 seleccionar únicamente los
protocolos ARP e ICMP como se indica :
Paso 34: Desde PCO, mandar un ping hacia PC1, dando
Click en PC0, Click “cejita” Desktop, click botón
COMMAND PROMP
Paso 35: NO INICIAR SIMULACION AUN
En el modo SIMULACION, UBICAR el BOTON
de INICIO y PAUSA de la transmisión de mensajes
Paso 36: En el modo SIMULACION, INICIAR SIMULACION
Y PAUSAR SIMULACION cuando VISUALICE EL
PRIMER SOBRE CON PALOMITA
Paso 37: En el modo SIMULACION, dar DOBLE-Click en e
SEGUNDO mensaje ARP de la lista y Clic en la sección
OUBOUND PDU DETAILS
 modo SIMULACION, dar DOBLE-Click en el
aje DEL BLOQUE ARP de la lista y Clic en la sección INBOU
Paso 39: En el modo SIMULACION, Dar Click en SWITCH0
y desplegar el contenido de la tabla MAC
Paso 40: Pregunta

¿ Que significa el resultado de

ejecutar el comando
show mac-address-table
en el Switch0 ?
Paso 41: En el modo SIMULACION, Dar Click en ROUTER0
y desplegar el contenido de la tabla ARP
Paso 42: Pregunta

¿ Que observó después de

ejecutar el comando
show arp en el Router0 ?
Paso 43: Resultado del contenido de la tabla ARP
en Router0
ENTE la velocidad de la simulación CASI al MAXIMO y RE-
Paso 45: En el modo SIMULACION, Pausar el MODO
Simulación Una vez finalizada la transmisió
Paso 46: Desde PC0 desplegar tabla arp, con el
comando arp -a
Paso 47: Pregunta

¿ Que observó después de

ejecutar el comando
arp -a en PC0 ?
Paso 48: Resultado del comando arp -a en PC0
Paso 49: Desde PC0 desplegar tabla de Ruteo, con el
comando netstat -r
Paso 50: Dar DOBLE-CLICK sobre el mensaje ICMP
que se transmitio de PC0 a SWITCH0
Paso 51: En la Ventana PDU Information at Device Switch
revisar la “cejita” OUBOUND DETAILS
Paso 52: Comparar la MAC destino de la pantalla
anterior, con la dirección mac de la INT f0/0 del
Router0, dando click en Router0, click “cejita” CONFIG
click Botón FASTETHERNET0/0
Paso 53: Dar DOBLE-CLICK sobre el mensaje ICMP
que se transmitio de Router0 a Switch1
Paso 54: En la Ventana PDU Information at Device Switch
revisar la “cejita” OUBOUND DETAILS
Paso 55: Comparar la MAC origen de la pantalla
anterior, con la dirección mac de la INT f0/1 del
Router0, dando click en Router0, click “cejita” CONFIG
click Botón FASTETHERNET0/1
Paso 56: Desplegar la tabla de ruteo en Router0,
dando click en Router0, click “cejita” CLI
ejecutar comando show ip route
Paso 57: Pregunta

¿ Que observó después de

ejecutar el comando
show ip route en el Router0 ?
