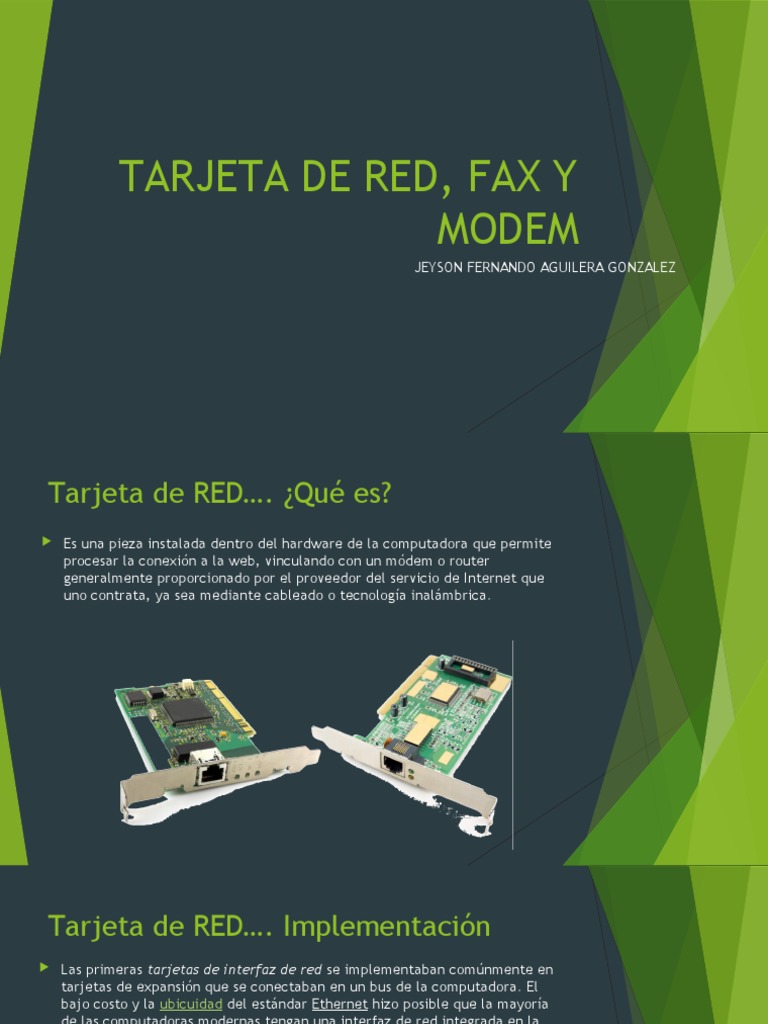

TARJETA DE RED, FAX Y

MODEM
JEYSON FERNANDO AGUILERA GONZALEZ
Tarjeta de RED…. ¿Qué es?
 Es una pieza instalada dentro del hardware de la computadora que permite
procesar la conexión a la web, vinculando con un módem o router
generalmente proporcionado por el proveedor del servicio de Internet que
uno contrata, ya sea mediante cableado o tecnología inalámbrica.
Tarjeta de RED…. Implementación
 Las primeras tarjetas de interfaz de red se implementaban comúnmente en
tarjetas de expansión que se conectaban en un bus de la computadora. El
bajo costo y la ubicuidad del estándar Ethernet hizo posible que la mayoría
de las computadoras modernas tengan una interfaz de red integrada en la
placa base. Las placas base de servidor más nuevas pueden incluso tener
interfaces de red duales incorporadas.
Tarjeta de RED…. Implementación

 Las modernas Tarjetas de red ofrecen funciones avanzadas como interfaz de

interrupción y DMA para los procesadores host, soporte para múltiples colas
de recepción y transmisión, particionamiento en múltiples interfaces lógicas y
procesamiento de tráfico de red en controlador, como el motor de descarga
TCP.
 Tarjetas de RED…. implementación
 La NIC pueden utilizar una o más de las siguientes técnicas para indicar la disponibilidad de
paquetes a transferir:
 Polling, donde la CPU examina el estado del periférico bajo el control del programa.
 IRQ-E/S controlada, donde el periférico alerta a la CPU de que está listo para transferir datos.
 Además, los NIC pueden utilizar una o más de las siguientes técnicas para transferir datos de
paquetes:
 Entrada/salida programada, donde la CPU mueve los datos hacia o desde la NIC a la memoria.
 DMA, donde algún otro dispositivo que no sea la CPU asume el control del bus de sistema para mover
datos hacia o desde la NIC a la memoria. Esto elimina la carga de la CPU, pero requiere más lógica
en la tarjeta.
 Además, un búfer de paquetes en la NIC puede no ser necesario y puede reducir la latencia. Existen
dos tipos de DMA:
 DMA de terceros, en el que un controlador DMA distinto del NIC realiza transferencias y,
 Bus mastering, donde el propio NIC realiza transferencias.
 Una tarjeta de red Ethernet normalmente tiene un socket 8P8C donde está conectado el cable de
red. Las NICs más antiguas también proporcionaban conexiones BNC, o AUI. Algunos LEDs informan al
usuario si la red está activa y si se produce o no transmisión de datos. Las tarjetas de red Ethernet
suelen soportar Ethernet de 10 Mbit/s, 100 Mbits/s y 1000 Mbits/s. Tales tarjetas son designadas
como "10/100/1000", lo que significa que pueden soportar una tasa de transferencia máxima
nocional de 10, 100 o 1000 Mbit/s. También están disponibles NIC de 10 Gbits/s
Tipos de Tarjetas de RED
 Token Ring
Las tarjetas para red Token Ring están prácticamente en desuso, debido a la baja
velocidad y elevado costo respecto de Ethernet. Tenían conector DB-9. También
se utilizó el conector RJ-45 para las NIC y las MAU (Multiple Access Unit, unidad
de múltiple acceso), que era el núcleo de una red Token Ring.

 Arcnet
Las tarjetas para red ARCNET utilizaban principalmente conector BNC y/o
puertos RJ-45.
Tipos de Tarjetas de RED
 Ethernet
Las tarjetas de red para Ethernet utilizan conectores:
RJ-45 (Registered jack): 10/100/1000,
BNC (Bayonet Neill-Concelman): 10,
AUI (Attachment Unit Interface): 10,
MII (Media Independent Interface): 100,
GMII (Gigabit Media Independent Interface): 1000
El caso más habitual es el de la tarjeta con el conector RJ-45, aunque durante la transición del uso mayoritario
de cable coaxial (10 Mbit/s) al cable de par trenzado (100 Mbit/s) abundaron las tarjetas con conectores BNC y
RJ-45, e incluso BNC / AUI / RJ-45 (en muchas de ellas se pueden ver serigrafiados los conectores no usados).
Con la entrada de las redes Gigabit y el que en las casas sea frecuente la presencias de varias computadoras
comienzan a verse tarjetas y placas base (con NIC integradas) con 2 y hasta 4 puertos RJ-45, que antes estaba
reservado a los servidores.
Pueden variar en función de la velocidad de transmisión, normalmente 10 Mbit/s ó 10/100 Mbit/s. también se
utilizan las de 100 Mbit/s, conocida como Gigabit Ethernet y en algunos casos 10 Gigabit Ethernet, utilizando
también cable de par trenzado, de categorías: 6, 6e y Cat 7, que funcionan a frecuencias más altas.
Las velocidades especificadas por los fabricantes son teóricas, por ejemplo las de 100 Mbit/s realmente
pueden llegar como máximo a 78,4 Mbit/s.
 Tipos de Tarjetas de RED
 Wi-Fi
También son NIC las tarjetas inalámbricas (wireless), que vienen en diferentes
variedades dependiendo de la norma a la cual se ajusten, usualmente son 802.11b,
802.11g y 802.11n. Las más populares son la 802.11b que transmite a 11 Mbit/s (1,375
MB/s) con una distancia teórica de 100 metros y la 802.11g que transmite a 54 Mbit/s
(6,75 MB/s).
La velocidad real de transferencia que llega a alcanzar una tarjeta Wi-Fi con protocolo
11.b es de unos 4 Mbit/s (0,5 MB/s) y las de protocolo 11.g llegan como máximo a unos
20 Mbit/s. El protocolo 11.n se viene utilizando con capacidad de transmitir 600
Mbit/s. La capa física soporta una velocidad de 300 Mbit/s, con el uso de dos flujos
espaciales dentro de un canal de 40 MHz. Dependiendo del entorno, esto puede
traducirse en un rendimiento percibido por el usuario de 100 Mbit/s.
 FAX…. ¿Qué es?
 Se denomina fax al envío de un documento o imagen a través de la línea
telefónica. Por extensión, el dispositivo utilizado para este proceso recibe el mismo
nombre, dispositivo que consiste en un teléfono y una suerte de fotocopiadora.
El fax fue una invención que tuvo una enorme importancia durante un tiempo
relativamente extenso, en la medida en que posibilitó compartir documentación
atravesando grandes distancias. Con el paso del tiempo, empero, fue dejando de
utilizarse en gran medida por nuevas invenciones en el área de las
telecomunicaciones.
 FAX
 La máquina de fax contiene un receptáculo en donde se colocan las láminas de papel.
Estas suelen tener una textura especial, distinta a las que pueden encontrarse
habitualmente en otros medios. Estos serán el medio en el que se imprimirán las
imágenes que se hayan trasmitido desde una línea telefónica específica. En un primer
momento, las imágenes que podían enviarse carecían de colores y tenían una calidad
bastante baja. No obstante con el tiempo, esta circunstancia fue mejorando y se
incorporaron variantes con mayor definición y la posibilidad de agregar colores. Desde el
otro lado de la línea, una persona introduce el documento y este es registrado por una
suerte de escáner, que digitaliza la imagen y la envía bajo la forma de impulsos por la
línea telefónica.
 FAX

 En la actualidad, no obstante, el fax dejó de ser un producto de importancia

a la hora de intercambiar documentos. El desarrollo de internet garantiza un
medio mucho más eficaz en la medida en que abre todo un nuevo panorama
para ese mismo objetivo. Así, los documentos pueden compartirse por mail
(luego de escanearse) de un modo más fácil, generalmente con un costo
menor, para luego imprimirse si es absolutamente necesario. Con el paso del
tiempo, sin duda, el uso del fax quedará cada vez más en el olvido,
configurando una reliquia del pasado que alguna vez fue de gran utilidad.
 MODEM…. ¿QUÉ ES?
 En los comienzos de Internet, uno de los medios de transmisión más utilizados para la conexión de datos era
la Red Telefónica Básica o (RTB), la cual tenía una amplia cobertura y un coste relativamente bajo. De
hecho, se utilizaba la propia red de cableado que sirve para la transmisión de voz. El problema que tenía
utilizar esta red es que las señales eran de tipo analógico (voz) y no digital (datos).
 Precisamente de esta necesidad de convertir las señales analógicas en digitales, nació
el modem o MOdulador/DEModulador. Entonces un modem es un dispositivo capaz de convertir las señales
digitales en analógicas, proceso llamado “modulación”, y también es capaz de convertir las señales
analógicas en digitales, a cuyo proceso se le llama “demodulación”.
 Lo que hace un modem básicamente es permitir la comunicación entre nuestro ordenador e Internet a través
de la red de telefonía o del llamado cablemoden, que usa la red de televisión por cable, algo que ya nos
sonará a antiguo.
CÓMO FUNCIONA ENTONCES UN MODEM

 El modem se encarga de recibir la información del proveedor de servicios de

Internet (ISP) a través del teléfono o de un cable coaxial en caso de
cablemodem. Al recibir esta señal, el modem la convierte en digital y la envía
al dispositivo que en él esté conectado. En un modem solamente se puede
conectar un dispositivo a la vez, ya que no cuenta con capacidad de
enrutamiento múltiple como sí son capaces los actuales routers.
 Para entender este proceso de “traducción” de una señal analógica en digital
y viceversa, tendremos que entender un poco sobre las ondas y sus
características.
 CÓMO FUNCIONA ENTONCES UN MODEM

 A la hora de transmitir información, debemos diferenciar dos tipos de

señales, la señal portadora y la señal moduladora. Estas señales son,
en definitiva, ondas sinusoidales que son las encargadas de llevar la
información desde un punto a otro. Estas ondas tienen tres
parámetros importantes, la frecuencia (Hz), la amplitud (Voltios) y
la fase (grados).
 MODEM…. TIPOS DE MODULACIÓN

 Modulación por amplitud: en esta modulación se modifica el patrón de

amplitud de la onda que se transmite. También se le
llama ASK o AM (amplitud modulada), a todos nos sonará esto de la radio, el
proceso es igual.
 Modulación por frecuencia: en este caso estaríamos modificando la frecuencia
de la onda transmitida, modificando su período en distintas frecuencias.
También se denomina FSK o FM (frecuencia modulada).
 Modulación por fase: en el último caso estaremos modificando la fase de la
onda transmitida. También se denomina PSK o PM.
TIPOS DE MODEM
 Modem Interno: estos modem consisten en una tarjeta de expansión que se
conecta a la placa base de nuestro ordenador. Consistirá en una PCB con los
componentes propios de un modem y una interfaz basada en el bus ISA, AMR o
mediante PCI los últimos fabricados.

 Modem Externo: en este caso tendremos un dispositivo que se conecta al

ordenador mediante puerto serie, por ejemplo, USB. Generalmente se
utilizan para realizar las funciones de contestador automático o fax.
TIPOS DE MODEM
 Modem externo PCMIA: son también módems externos, pero de un tamaño inferior a
los anteriores y conectados mediante PCMCIA a ordenadores portátiles.

 Modem por software HSP: también llamado winmodems, que son módems internos
cuya función de modulador/demodulador la realiza el propio procesador del
ordenador. Para ello debemos utilizar un software informático que genere las
instrucciones correspondientes propias de un modem.
NORMAS UTILIZADAS POR LOS MODEM
