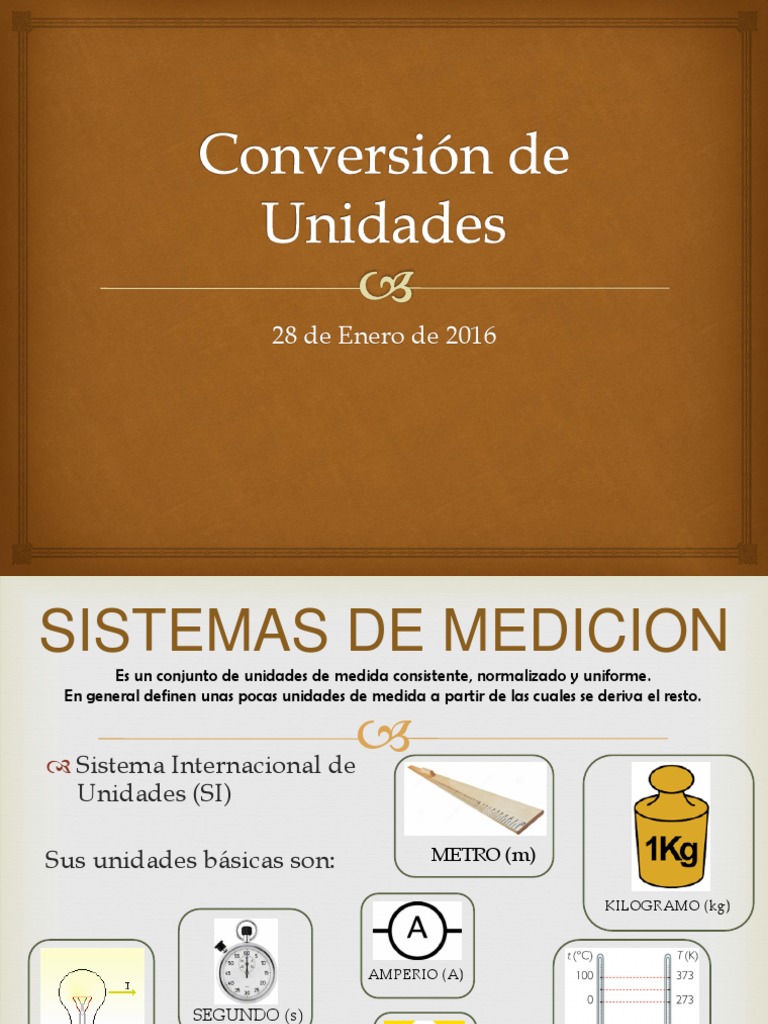

28 de Enero de 2016
SISTEMAS DE MEDICION
Es un conjunto de unidades de medida consistente, normalizado y uniforme.
En general definen unas pocas unidades de medida a partir de las cuales se deriva el resto.
Sistema Internacional de
Unidades (SI)
Sus unidades básicas son: METRO (m)
KILOGRAMO (kg)
AMPERIO (A)
SEGUNDO (s)
CANDELA (cd)
KELVIN (K)
MOL (m)
SISTEMA ANGLOSAJON
Unidades fundamentales
DE UNIDADES (SISTEMA .
IMPERIAL) : Onzas líquidas, galones.
Unión de todas las medidas no métricas que
son utilizadas en EUA, Inglaterra y en otros
países de manera no oficial como en Puerto Unidades de área
Rico, Jamaica, entre otros.
Unidades de longitud
ACRE
Unidades de peso:
LIBRAS (lb) Unidades de volumen
ONZAS (oz) GALONES
USO DE CENTIMETROS (cm), MILIMETROS (mm) Y PULGADAS (in)
Partes de una pulgada (in)…
- 1 pulgada (in) consiste de 16 1/16 de incrementos.
- Si ambos números son divisibles por un numero par, puedes crear un numero fraccional menor.
- Por ejemplo 4/16 es divisible en 4 = ¼
- Para crear un numero decimal de una fracción, divide el numerador entre el denominador .
- Ejemplo ¼ es igual a 0.25 in
Para convertir de pulgadas a milímetros o viceversa se utiliza una regla de 3
RESUELVE
(tiempo: 8 min – premio 1 er lugar)
1. Una placa de aluminio de 17 in de largo. ¿A cuantos milímetros equivale?
2. Se desea desbastar una solera de ¾ in a 5/8 in ¿Cuántos milímetros se
tienen que desbastar?
¿Quién desbasto la solera?
3. El cliente solicitó que el rack diseñado midiera 735.765 mm de ancho,
1265.457 mm de largo y 946.326 mm de alto.
Sugiere, en el sistema ingles, un diseño que se aproxime a cuartos de
pulgada (inmediato superior).
4. Para la selección de un balero, el diseñador tomo las siguientes medidas:
diámetro interior 0.789 in, diámetro exterior 1.7715 in, altura 0.905 in.
De los siguientes baleros, ¿Cuál se deberá seleccionar?
METROLOGIA LINEAL Y DIMENSIONAL
Notación decimal
Números fraccionarios
(escritura con números
(o fracciones).
decimales)
Como podemos ver, una fracción (o número fraccionario) se puede expresar
como fracción o como número decimal.
Los números decimales, entonces, nacen como una forma especial de
escritura de las fracciones decimales, de manera que el punto separa la parte
entera de la parte decimal.
Para leer un número decimal hay que hacerlo de acuerdo con la posición
de cada dígito en la cifra de que se trate.
La parte entera (antes del punto) se lee como cualquier número entero.
Analicemos el siguiente cuadro
Ejemplos de enteros:
678. Se lee: __________________________________________.
75. Se lee: __________________________________________.
6. Se lee: __________________________________________.
Respecto a la parte decimal, esta se lee también como cualquier número entero,
pero se le agrega un “apellido”; que puede ser “décimas”, “centésimas”,
“milésimas”, “diez milésimas”, “cien milésimas”, “millonésimas”, etc.
Veamos el siguiente cuadro:
Por ejemplo;
8,4 = 8,40 porque la parte entera es la misma y decir 4 décimas es lo mismo
que decir 40 centésimas.
3,500 = 3,50 = 3,5 porque no ha variado la parte entera y decir 500 milésimas
es lo mismo que 50 centésimas y lo mismo que 5 décimas.
Veamos ahora, algunos ejemplos sobre lectura de decimales:
1.- 9.0004 Se lee: nueve enteros, cuatro diez milésimas
2.- 82.107 Se lee: ochenta y dos enteros, ciento siete milésimas
3.- 354,03 Se lee: trescientos cincuenta y cuatro enteros, tres
centésimas
4.- 621,4 Se lee: Seiscientos veintiún enteros, cuatro décimas
5.- 0,9 Se lee: Nueve décimas.
6.- 0,0078 Se lee: Setenta y ocho diez milésimas.
7.- 42,025 Se lee: Cuarenta y dos enteros, veinticinco milésimas.
Los números decimales pueden referirse tanto a mediciones expresadas en milímetros como en pulgadas.
Los decimales se leen exactamente igual, tanto si se refieren a pulgadas como a milímetros, pero hay que
entender claramente lo que refleja cada uno.
En la ilustración se tiene una regla graduada en pulgadas (parte de arriba) y en milímetros (parte de abajo)
Para mejor comprensión, cuando se escribe 0,001” (una milésima de pulgada) es que una pulgada se ha dividido
en mil partes.
Cuando se escribe 0,001 mm (una milésima de milímetro) es que un milímetro se ha dividido en mil partes.
Resuelve
(tiempo 8 min – premio 1 er lugar)
1. Se desea maquinar una flecha a un diámetro de una pulgada con ciento
veinticinco milésimas.
Escribe la cantidad con números decimales, en fracción y su equivalente en
milímetros.
2. Una solera de 2 in por 3.5 in por 17.625 in de largo, se desea dividir en
tramos de dos pulgadas cinco decimas. ¿Qué cantidad de material sobra?
Escribe la cantidad con números decimales, en fracción y su equivalente en
milímetros.
3. ¿Cuanto equivale en milésimas de pulgada, 50.8 micras?
4. ¿Cuánto equivalen 0.060 milésimas de pulgada en milímetros?
¿Qué es la micra?
Una micra es una unidad de medida en el sistema métrico, también conocida como micrón. La
micra es extremadamente pequeña, tan pequeña para ser vista a simple vista. Es equivalente a 1
millonésima parte de un metro 1 μm = 0.000 001 m = 10-6 m. Micras son una importante unidad
de medida para la filtración de líquidos, aire, microbiologia y procesos de laboratorio.
LECTURA DE VERNIER EN MM Y IN
- http://www.stefanelli.eng.br/webpage/metrologia/p-transformar-
converter-calcular-milimetro-polegada-fracionaria-
milesimal.html#conversor
