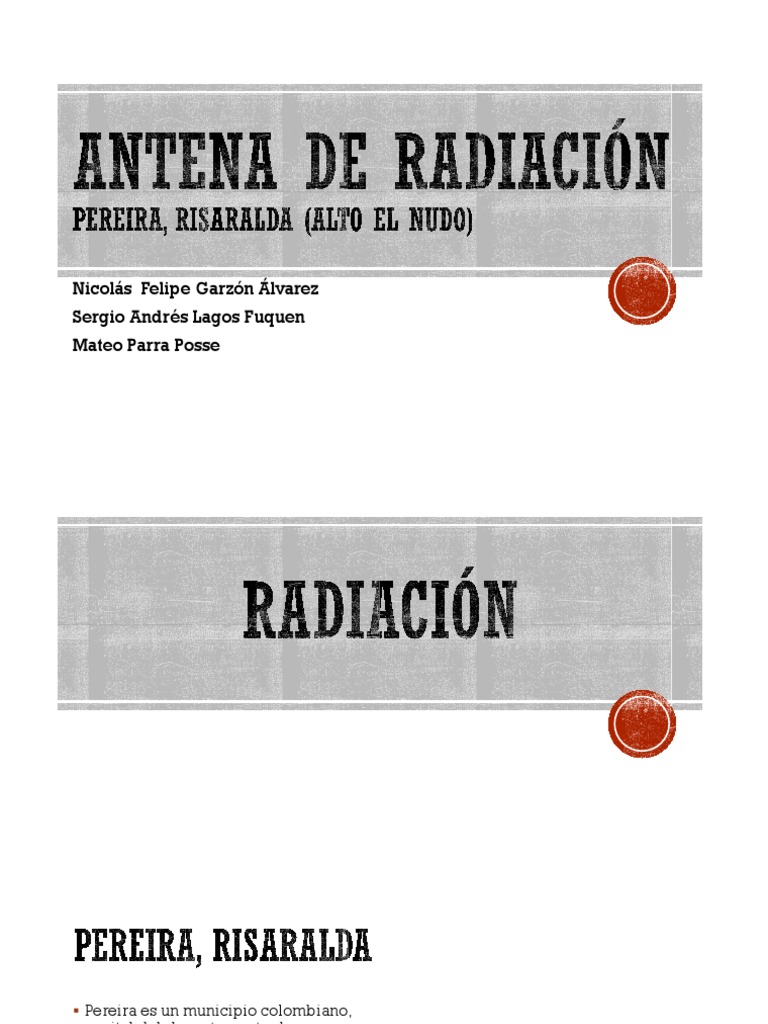

Nicolás Felipe Garzón Álvarez

Sergio Andrés Lagos Fuquen

Mateo Parra Posse
 Pereira es un municipio colombiano,
capital del departamento de
Risaralda. Sus coordenadas satelitales
son 4.814278° (latitud) y -75.694558°
(longitud), tiene una superficie total
de 702 kilómetros cuadrados, y tiene
una altitud media de 1411 m.s.n.m.
El lugar de transmisión para la
antena se escogió en la ciudad de
Pereira en el departamento de
Risaralda. En la página de la TDT
se busca el lugar en donde se
piensa colocar la antena, que es
el lugar más alto de la zona, en
este caso el punto más alto es El
Nudo que tiene los siguientes
datos geográficos:
• Latitud: 4.847361

• Longitud: -75.714667
 Banda comprendida entre 470 MHz - 512 MHz: corresponde esta
banda, a los canales de Televisión del 14 al 20, es decir siete canales
de esta banda que no pueden utilizarse para la transmisión de
señales de televisión, esta banda es utilizada en nuestro país para
servicio de telefonía.
 Banda comprendida entre 806 MHz - 890 MHz: esta banda
corresponde a los canales de Televisión del 70 al 83, 14 canales,
Tampoco se puede utilizar para transmisiones de televisión, ya que
ha sido asignada para el servicio de telefonía celular. Así mismo la
banda de frecuencia entre 608 MHz a 614 MHz, correspondiente al
canal 37 de televisión, fue asignada internacionalmente para el
servicio de Radio-astronomía.
BANDA CANAL ANCHO DE BANDA CANAL ANCHO DE
BANDA BANDA
MHz MHz
2 54 – 60 15 476 – 482
I 3 60 – 66 16 482 – 488
4 66 – 72 17 488 – 494
5 76 – 82 18 494 – 500
II 6 82 – 88 19 500 – 506
7 174 – 180 IV 20 506 – 512
8 180 – 186 21 512 – 518
9 186 – 192 22 518 – 524
III 10 192 – 198 23 524 – 530
11 198 – 204 24 530 – 536
12 204 – 210 25 536 – 542
13 210 – 211 26 542- 548
IV 14 470 - 476 27 548 - 554
 Canal: 23
 Ancho de banda: 524 – 530 MHz
 Portadora de video: 525,5 MHz
 Portadora de color: 528,83 MHz
 Banda: IV
La antena que se escogió es la UTV-02 la
cual tiene unas características específicas
de ganancia, potencia de transmisión, la
banda en que transmite y demás. Estas
especificaciones se muestran a
continuación:
• Conector: 7/16 F o 7/8’’ EIA

• Rango de frecuencia: 478 MHz – 860 MHz

• Impedancia: 50 ohm

• Ganancia: 10.5 dB
Están diseñados específicamente para proporcionar
la más alta calidad interfaz en Conector-cable y al
mismo tiempo simplificar el montaje de conectores
para los cables coaxiales tipo FOAM. La familia de
conectores coaxiales Silex EIA soportan cables
coaxiales FOAM y Air Dielectric, disponibles en 7/8″,
1-5/8″, 3-1/8″, 4-1/2″ y 6-1/8″, adecuados para
aplicaciones de RF y sectores del Broadcast.
Estos cables son utilizados a día de hoy por la
mayoría de las operadoras de telefonía móvil en
sus estaciones base. Tiene un conductor interno de
cobre/aluminio en 1/2″ y tubo de cobre en el resto
de secciones, dieléctrico de espuma FOAM y con
fabricación apantallamiento conductor exterior de
alta calidad en aluminio corrugado. Dimensiones
físicas:
• Diámetro Interno del Conductor: 9.00 mm

• Diámetro Dieléctrico: 22.30 mm

• Diámetro externo del conductor: 24.90 mm

• Diámetro sobre la cobertura: 27.50 mm

Se puede utilizar como transmisor analógico y digital. Tiene una potencia de salida
analógica de 1KW ps, una potencia digital de 350W rms y de 450W rms en ATSC.
Puede ser configurado con varias interfaces de entrada, y es apto para los
estándares DVB-T/H, DVB-T2, ISDB-T/TB y ATSC. Especificaciones generales:
• Potencia de salida análoga: 1KW ps
• Potencia de salida digital: 350W ps
• Rango de frecuencia: para bandas III, IV y V
• Alimentación: Monofásica 100-240V, 50/60Hz
• Consumo máximo: 1800 VA
 Máximo valor de la banda  Atenuación del espacio libre
 Potencia de transmisión (dBm)  Ganancia del sistema
 En la plataforma Google
Earth Pro se selecciona el
punto de transmisión que
en este caso es el alto El
Nudo y se genera un radio
de transmisión de 7.8
kilómetros
aproximadamente y se
traza una línea hasta el
punto máximo de
transmisión.
Con el programa Cloud RF
se realiza la simulación con
la antena, teniendo en
cuenta los parámetros que la
antena tiene. En la
simulación se observa el
área de transmisión y la
potencia en decibeles con la
que se transmite.
 La ubicación de la antena para la TVRO tiene las siguientes coordenadas
geográficas:
 Longitud: -75.714667
 Latitud: 4.847361
 Estas coordenadas pertenecen a la ciudad de Pereira en el departamento de
Risaralda.
 Las frecuencias específicas  Banda Ku:
son las siguientes:
Enlace ascendente: 14.000
 Banda de frecuencia de MHz a 14.250 MHz. Enlace
operación. descendente: 11.700 MHz a
11.950 MHz
 Banda C:
 - Banda X:
 Enlace ascendente: 5.850
MHz a 6.650 MHz Enlace ascendente: 7.925MHz a
8.425 MHz .Enlace
 Enlace descendente: 3.400
descendente: 7.250 MHz a
MHz a 4.200 MHz 7.750 MHz
 El satélite que se va a utilizar en este
caso va a ser INTELSAT 806 a 319.50 E,
el cual tiene una cobertura de las
Américas y Europa del Este y del
Oeste.
 Para la instalación de nuestro TVRO, se
ha escogido una antena marca Eurostar
para bandas Ku con diseño Offset de
120 cm de diámetro.
 Frecuencia de Recepción: 12.5 GHz
 Ganancia de Recepción: 43.61 dB
Se utilizarán las letras griegas para Para nuestro caso tenemos:
latitud y para la longitud. Por tanto, la
diferencia de longitud d , entre el satélite Φ s = -319.50
y la estación terrestre será: Φ r = 75.714667
Φ𝑑 = Φ𝑠 − Φ𝑟 Φ d = 40.5 – 75,714667 = -35.2146

Longitud de la estación Φ r
Latitud de la estación θr
Longitud del satélite Φ s
Diferencia de longitud Φ d
 Para calcular el azimuth debemos tener en Tenemos que
cuenta:
tan Φ𝑑
 Latitud de estación receptora r = 4.847361 𝐴𝑧 = 𝑡𝑎𝑛−1 + 180
𝑠𝑒𝑛 𝜃𝑟
 Longitud del satélite s = -319.50 𝐴𝑧 = 96.82717031º
 Radio de la tierra r = 6.378km
 Altura satélite h = 35.787km
𝑋 = 𝑐𝑜𝑠 −1 (cos r ∗ cos d )

Donde la variable X es para calcular el

ángulo de elevación que debe tener la
antena satelital

𝑋 = 𝑐𝑜𝑠 −1 (cos 4.847361 ∗ cos −35.2146 )

𝑋 = 35.50391169º

−1
𝑟
𝐸𝑙𝑣 = 𝑡𝑎𝑛 (cot 𝑋 − 𝑐𝑜𝑠𝑒𝑐(𝑋))
𝑟+ℎ
𝐸𝑙𝑣 = 48.846352°
La distancia real entre la estación de
televisión y el satélite está dada por la
siguiente ecuación

𝑑
=ℎ∗ 1 + 0,42 1 − cos 𝜃𝑟 ∗ cos 𝜙𝑑

Donde h = 35787 km
𝑑
=ℎ∗ 1 + 0,42 1 − cos 𝜃𝑟 ∗ cos 𝜙𝑑
𝑑 = 37,158 𝑘𝑚
La atenuación Free Space viene dada
por la siguiente fórmula
antena parabólica
receptora de satélite

𝐿𝑓𝑠 = 92,44 + 20(log 𝑓 + log 𝑑 )

antena terrestre

TV estándar

Donde f es la frecuencia de la onda

Toma de
red

en GHz y d es la distancia en Receptor de satélite

22 Decodificador
Toma de
red

kilómetros Selector de
canales
Canal no.
Selector de
satélite
Sintonia
en fino
Grabadora de video
control
receptor
control control
TV grabadora

𝐿𝑓𝑠
= 92,44 + 20 log 4 + log 37036
𝐿𝑓𝑠 = 195,85 𝑑𝐵
C-band Cross-Polarized RxTx Feed
Assembly, este es un alimentador para la
banda C de transmission y recepción
El HPA elegido fue Model S5CI
Series 125 and 225 Watt C-band
Solid State Power Amplifi ers—Effi
cient and Compact With CPI Brick
Inside.
California Amplifier Norsat LNA de Banda DMS LNBF Dual tipo PLL
LNB Banda C DRO C. Modelo 8000 Series. Modelo PLL422
Model ASC902LE Full Duplex 70
MHz to L-Band
Novelsat Modulador
Satelital. Modelo NS1000.
ENLACE DE MICROONDAS DIGITAL
DMWL 1000
BROADCAST COFDM HD
VIDEO TRANSMITTER,
MODEL: CAML-H.265-TX
 BROADCAST COFDM
HD VIDEO RECEIVER,
MODEL: CAML-H.264-
RX
 ANTENA DIRECTIVA DE RADIO
Y TV ANTENA TX-RX 1500-1800
Se tuvieron en cuenta las potencias y frecuencias en que el transmisor operaba, además de
ello, las ganancias de la antena de transmisión y recepción a si como la sensibilidad y
recepción del receptor del enlace de microondas
