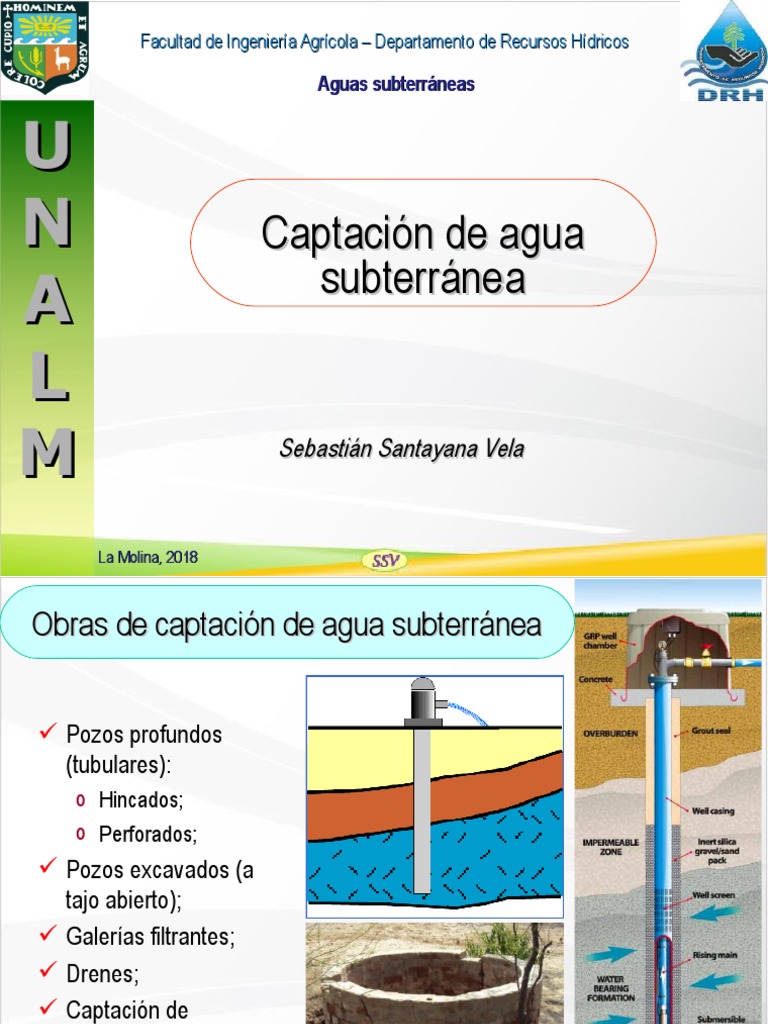

Facultad de Ingeniería Agrícola – Departamento de Recursos Hídricos
Aguas subterráneas
U
N Captación de agua
subterránea
A
L
M Sebastián Santayana Vela
La Molina, 2018
Obras de captación de agua subterránea
Pozos profundos
(tubulares):
o Hincados;
o Perforados;
Pozos excavados (a
tajo abierto);
Galerías filtrantes;
Drenes;
Captación de
manantiales.
2
Pozos tubulares
o Perforados a máquina;
o Profundos y de pequeño diámetro;
o Revestidos con tubería;
3
Pozos tubulares
Pozo tubular, Casa Grande (La
Libertad)
Pozo tubular, Cartavio (La Libertad)
4
Pozos tubulares
Pozo tubular, Huaquillas (Ecuador)
Pozo tubular, Zarumilla (Tumbes)
5
Pozos tubulares
Pozo tubular, Asia (Lima)
Pozo tubular, Chincha (Ica)
Pozo tubular, Mala (Lima)
6
Pozos tubulares
Pozos de penetración total
Pozos de penetración parcial 7
Pozos tubulares
Pozos tubulares instalados en acuíferos confinados de diferente transmisividad; mayor depresión de
nivel dinámico en acuíferos de baja transmisividad.
8
Pozo tubular o profundo
9
Pozos a tajo abierto
o Excavación manual;
o Poca profundidad y gran
diámetro;
o Nivel freático somero;
o Diferentes revestimientos; Construcción pozo
a tajo abierto (San
o Problemas de arrastre de arenas. Martín)
Pozo tajo abierto, Asia (Lima) Pozo tajo abierto, Cañete (Lima) 10
Pozos a tajo
abierto
Pozos a tajo abierto, valles de
Tumbes y Zarumilla 11
Pozos a tajo abierto
Pozos a tajo abierto, Mala y Asia (Lima)
12
Pozos a tajo abierto
13
Pozos hincados
14
Pozos hincados
15
Galerías filtrantes
o Excavación en forma de túnel, sección
apreciable y suave pendiente.
16
Galerías filtrantes
17
Galerías filtrantes de Nazca 18
Galerías filtrantes de Nazca
19
Galerías filtrantes de Nazca
Acuífero de Nazca difiere de otros. Su
explotación es mediante galerías filtrantes
y ocurre desde hace algunos miles de
años, su caudal fluctúa ligeramente en
años pobres y alcanza unos 400 l/s.
20
Galerías filtrantes de Nazca
21
Galerías filtrantes de Nazca
Canales o galerías de agua, construidos en
época Pre-Inca, por Cultura Nazca, para
captar agua subterránea y transportarla hacia
superficie, siguiendo una pendiente mínima.
22
Galerías filtrantes de Nazca
23
Galerías filtrantes de Nazca
Existen 2 tipos de acueductos: uno tipo zanjón o tajo abierto, y otro tipo de galería
subterránea.
Poseen una altura promedio de 0.90 m y ancho de 0.60 m. Su techo está constituido a base
de grandes bloques de piedras planas y en algunas secciones se ha utilizado troncos de
“huarangos”, árbol de madera muy fuerte que abunda en zona.
24
Galerías filtrantes de Nazca
En cuenca del río Grande existen más
de 130 acueductos y canales.
Acueductos más visitados son los de
Ocongalla y Cantalloc.
25
Galerías filtrantes de Nazca
Debido a falta de agua, se irrigaron
zonas áridas de Costa haciendo uso de
galerías “canales subterráneos”
revestidos con lajas de piedra. Éstos
miden 11 km, tienen 12 m de
profundidad y uno solo puede
abastecer a 240 ha.
Ocongalla, Nazca 26
Galerías filtrantes de Nazca
Expertos explican que “Líneas de Nazca”
pudieron ser construidas como altares y
lugares de peregrinación, como parte de un
complejo ritual que conectaría vida diaria con
flujo de aguas subterráneas
Drenes
Excavaciones horizontales de
escasa profundidad.
Valle Sechín, Casma Valle Chao, La Libertad
28
Drenes
Moquegua
Valle Pisco, Ica 29
Cochas (pozas)
Valle Mala, Lima
30
Cochas (pozas)
Valle Chicama, La Libertad
Valle Casma, Ancash
31
Manantiales
Manantiales representan lugares donde zona
saturada (por debajo del nivel freático) tiene
contacto con superficie del terreno
(intersección entre NF y NT).
NT
32
Manantiales
Manantiales:
Manantiales frecuentemente ocurren cuando
agua subterránea es forzada hacia a salir a
superficie por una barrera impermeable
33
Captación de manantiales
34
Captación de manantiales
35
Inventario de fuentes de agua subterránea
Bayobar, Piura
Se registra todas las fuentes de agua subterránea existentes en zona de estudio
36
Inventario de fuentes de agua
subterránea
Bayobar, Piura
Valle Zarumilla, Tumbes
37
Inventario de fuentes de agua
Localización, identificación,
toma de información y
situación georeferenciada de
fuentes de agua subterránea.
Tipos de fuentes de agua
subterránea:
o Manantiales;
o Zanjas de drenaje;
o Galerías filtrantes;
o Pozos excavados;
o Pozos tubulares;
o Pozos mixtos.
38
Inventario de fuentes de agua
Información que ofrece inventario:
inventario
Columnas estratigráficas;
Geometría de acuíferos;
Piezometría del área investigada;
Determinación de red de flujo;
Caudales que aportan captaciones;
Parámetros hidráulicos (T, S, caudal
específico);
Características químicas de aguas;
Extracciones que se llevan a cabo en
acuífero, así como uso que de ellas se
hace.
39
Inventario de fuentes de agua subterránea
40
Inventario de fuentes de agua subterránea
41
