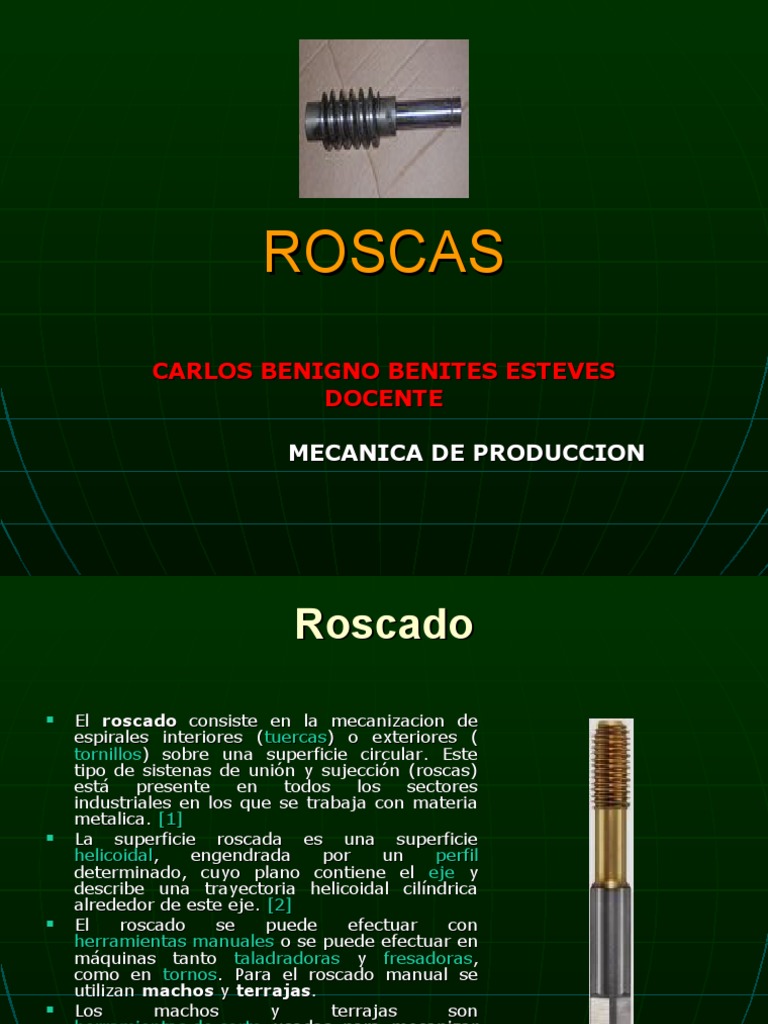

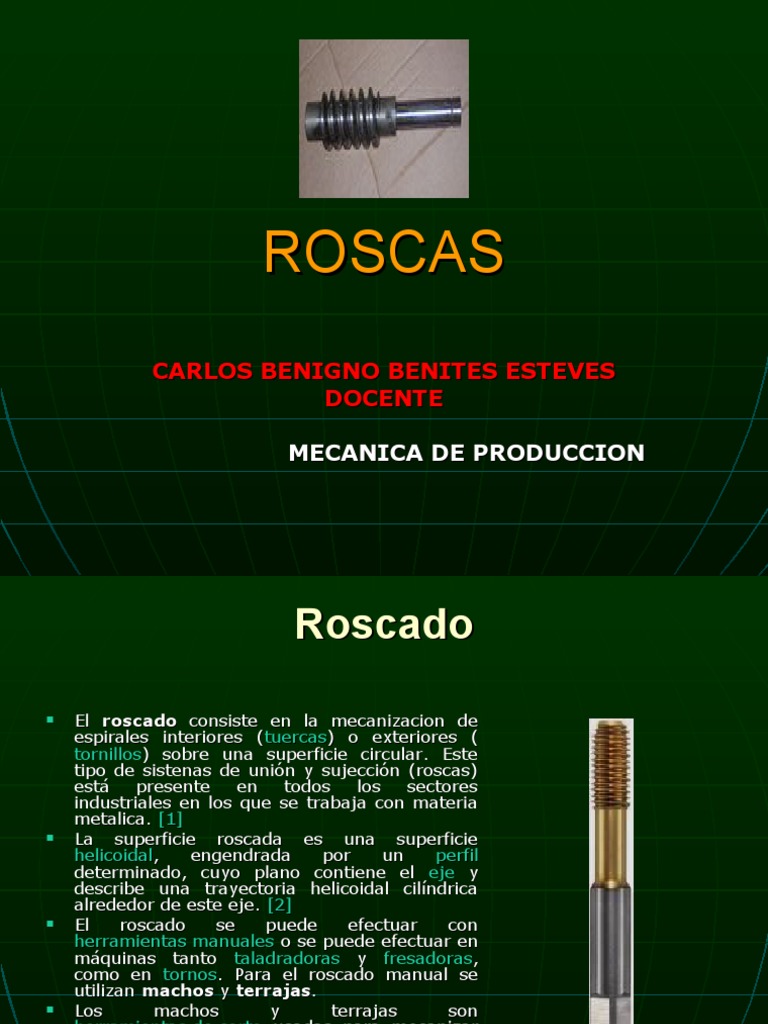

MECANICA DE PRODUCCION
Roscado
El roscado consiste en la mecanizacion de
espirales interiores (tuercas) o exteriores (
tornillos) sobre una superficie circular. Este
tipo de sistenas de unión y sujección (roscas)
está presente en todos los sectores
industriales en los que se trabaja con materia
metalica. [1]
La superficie roscada es una superficie
helicoidal, engendrada por un perfil
determinado, cuyo plano contiene el eje y
describe una trayectoria helicoidal cilíndrica
alrededor de este eje. [2]
El roscado se puede efectuar con
herramientas manuales o se puede efectuar en
máquinas tanto taladradoras y fresadoras,
como en tornos. Para el roscado manual se
utilizan machos y terrajas.
Los machos y terrajas son
herramientas de corte usadas para mecanizar
las roscas de tornillos y tuercas en
componentes sólidos tales como, metales,
madera, y plástico. Macho de roscar por laminación
Roscado
Un macho se utiliza para roscar la parte hembra del
acoplamiento (por ejemplo una tuerca). Una terraja se
utiliza para roscar la porción masculina del par de
acoplamiento (por ejemplo un perno).
En las industrias y talleres de mecanizado es más común
roscar agujeros en el cual se atornilla un perno que crear el
tornillo que se atornilla en un agujero, porque
generalmente los tornillos se adquieren en las ferreterías y
su producción industrial tiene otro proceso diferente. Por
esta razón los machos están más a menudo disponibles y
se utilizan más.
Para las grandes producciones de roscados tanto machos
como hembras se utiliza el roscado por laminación cuando
el material de la pieza lo permite.
Historia
.
Una versión de este estándar, llamada SAE , fue utilizada en la ind
ustria de automóvil americana. El SAE todavía se asocia a las dim
ensiones en pulgadas, aun cuando la industria del auto de los EE.
UU. (y las demás industrias pesadas que confían en el SAE) se ha
n convertido gradualmente a los tornillos métricos ISO desde los a
ños 70, porque la producción de piezas y la comercialización de pr
oductos globales favorecen la estandardización internacional.
Anotación
Sin embargo, todos los automóviles
vendidos alrededor del mundo contienen los tornillos métricos (lo
s montajes de motor) e imperiales (por ejemplo, las
tuercas del estirón, los sensores de oxígeno
, las piezas eléctricas internas , los tornillo del cuerpo, de las
lámparas, de la dirección, del freno y de la suspensión).
Los tornillos de la máquina se describen como: 0-80, 2-56, 3-48,
4-40, 5-40, 6-32, 8-32, 10-32, 10-24, etc. hasta el tamaño 16. El
primer número es el diámetro, el segundo es el número de hilos
de rosca por pulgada. Hay un hilo de rosca grueso y un hilo de
rosca fino para cada tamaño, el hilo de rosca fino se prefiere en
materiales finos o cuando se desea una fuerza ligéramente mayor.
Los tamaños 1/4 " diámetro y más grande se señalan como 1/4 "
- 20, 1/4 " - 28, etc. El primer número da el diámetro en pulgadas
y el segundo número son los hilos de rosca por pulgada. La
mayoría de los tamaños del hilo de rosca están disponibles en
UNC o UC (hilo de rosca grueso unificado, el ejemplo 1/4 " - 20) o
UNF (ejemplo 1/4 " - 28 UNF o UNEF)
Designación de las roscas
La designación o nomenclatura de la rosca es la identificación de los princi
pales elementos que intervienen en la fabricación de una rosca determinad
a, se hace por medio de su letra representativa e indicando la dimensión d
el diámetro exterior y el paso. Este último se indica directamente en milím
etros para la rosca métrica, mientras que en la rosca unificada y Witworth
se indica a través de la cantidad de hilos existentes dentro de una pulgada
.
[7]
La designación de la rosca unificada se hace de manera diferente: Por
ejemplo una nomenclatura normal en un plano de taller podría ser:
1/4 – 28 UNF – 3B – LH
Esto significa:
1/4: de pulgada es el diámetro mayor nominal de la rosca.
28: es el numero de hilos por pulgada.
UNF: es la serie de roscas, en este caso unificada fina.
3B
: el 3 indica el ajuste (relación entre una rosca interna y una extern
a cuando se arman); B indica una tuerca interna. Una A indica una
tuerca externa.
LH
: indica que la rosca es izquierda. (Cuando no aparece indicación al
guna se supone que la rosca es derecha)
Herramientas para roscar
British Association BA
Rosca Edison E
fuerzas
en dirección casi paralela al eje, a v
eces se modifica la forma de filete cu
adrado dándole una
conicidad
o inclinación de 5° a los lados.
Rosca trapecial Tr ACME
Ha reemplazado generalmente a la rosca de f
ilete truncado. Es más resistente, más fácil d
e tallar y permite el empleo de una tuerca pa
rtida o de desembrague que no puede ser uti
lizada con una rosca de filete cuadrado.
Las roscas Acme se emplean donde se necesi
ta aplicar mucha fuerza. Se usan para trans
mitir movimiento en todo tipo de máquinas h
erramientas,
gatos, prensas grandes “C”,
tornillos de banco y sujetadores
. Las roscas Acme tienen un ángulo de rosca
de 29° y una cara plana grande en la cresta
y en la Raíz. Las roscas Acme se diseñaron p
ara sustituir la rosca cuadrada, que es difícil
de fabricar y quebradiza.
Husillo de rosca trapecial Hay tres clases de rosca Acme, 2G, 3G y 4G,
y cada una tiene holguras en todas
dimensiones para permitir movimiento libre.
Las roscas clase 2G se usan en la mayor
parte de los conjuntos. Las clases 3G y 4G se
usan cuando se permite menos juego u
holgura, como por ejemplo en el husillo de
un torno o de la mesa de una maquina
fresadora
Rosca Sin Fin
Se utiliza sobre ejes
para transmitir fuerza a los
engranajes que equipan las cajas
reductoras de velocidad
, se cataloga mejor como un engrana
je que como rosca.
Machos de roscar manualmente
Se denomina
macho de roscar
a una
herramienta manu
al
de corte que se ut
iliza para efectuar
el roscado de agu
jeros que han sido
previamente tala
drados a una medi
da adecuada en al
Macho de roscar a mano con su soporte guna pieza metáli
ca o de plástico.
Existen dos tipos de machos, de una parte los machos que
se utilizan para roscar a mano y de otra los que se utilizan
para roscar a máquina.
Medida nominal y paso n Diámetro broca agujero Medida nominal y paso fi Diámetro broca agujero
ormal no.
M6 x 1 5 M6 x 0,50 5,5
M27 x 3 24 M27 x 2 25
El torneado
de roscas tanto en ejes u otros componentes exteriores co
mo en roscado interior de agujeros es muy común y actual
mente resulta rápido, seguro y eficaz si se realiza en
tornos CNC, y con las herramientas de metal duro
con plaquita intercambiable que ya tienen adaptado el perf
il de la rosca que se trate de mecanizar. Estas plaquitas est
án disponibles actualmente en los sistemas de roscas más c
omunes.
[11]
Los intervalos de avance de la máquina son el factor clave
para el torneado de roscas ya que debe coincidir con el
paso de las mismas. Esto se consigue fácilmente con las
pautas de programación que tienen los tornos CNC.
El torneado de roscas con plaquitas intercambiables se
realiza de varias pasadas de corte a lo largo de toda la
longitud de la rosca, mediante la división de la profundidad
total de la rosca en pequeñas pasadas.
Los factores a considera en el torneado de roscas son:
Que el diámetro exterior o el diámetro del agujero de la ros
ca sea el correcto
Que la herramienta de corte esté colocada con precisión.
Que el reglaje del filo esté de acuerdo con el paso de la ros
ca
Que la geometría de corte de la rosca sea correcta
Que el ángulo de incidencia sea correcto
Que el programa de roscado sea el adecuado
Optimizar el número de pasadas que se van a realizar
Que la velocidad de corte sea la adecuada
Roscado de agujeros con machos de máquina
Existen dos medios diferentes para medir o verificar una rosca los
que son de medición directa y aquellos que son de medición indire
cta.
Para la medición directa se utilizan generalmente micrómetros
cuyas puntas están adaptadas para introducirse en el flanco de la
s roscas. Otro método de medida directa es hacerlo con el micróm
etro y un juego de varillas que se introducen en los flancos de las
roscas y permite medir de forma directa los diámetros medios en l
os flancos de acuerdo con el diámetro que tengan las varillas.
Para la medición indirecta de las roscas se utilizan varios métodos,
el más común es el de las galgas, para roscas hembras como
roscas machos. Con estas galgas compuesta de dos partes en las
que una de ellas se llama PASA y la otra NO PASA.
También hay una galga muy común que es un juego de plantillas
de los diferentes pasos de rosca de cada sistema, donde de forma
sencilla permite identificar cual es el paso que tiene un tornillo o
una tuerca. En laboratorios de metrología también se usan
losproyectores de perfiles ideales para la verificación de roscas de
precisión
Fallos y defectos de las roscas
Como todo componente tecnológico el fallo inicial que pued
e presentar una rosca sea un defecto de cálculo y diseño. P
orque no se haya elegido bien las dimensiones de la rosca,
el sistema adecuado y el material adecuado. Este fallo conll
eva un deterioro prematuro del apriete incluso un deterioso
súbito al momento de efectuar el apriete.
Un segundo defecto que puede presentar un elemento rosc
ado es el deterioro de la rosca si resulta atacado por la corr
osión u oxidación, como consecuencia puede ir perdiendo la
presión de apriete y origine un aflojamiento del conjunto c
ausando una posible avería.
Un tercer defecto o fallo se puede originar en el momento d
el apriete si se supera el par de apriete límite que tenga el
elemento roscado, produciéndose una laminación del eleme
nto menos resistente qeu forman la unión.
Elementos roscados
Los elementos roscados se usan
extensamente en la fabricación de
casi todos los diseños de ingeniería.
Los tornillos suministran un método
relativamente rápido y fácil para
mantener unidas dos partes y para
ejercer una fuerza que se pueda
utilizar para ajustar partes movibles.
DEFINICIONES DE LA
TERMINOLOGIA DE ROSCAS
ROSCA
Es el diámetro de un cilindro
imaginario que pasa por los filetes en
el punto en el cual el ancho de estos
es igual al espacio entre los mismos.
PASO
INSTITUTO DE
ESPAÑA UNE RACIONALIZACION Y
NORMALIZACION
ORGANISMO NACIONAL DE
RUSIA GOST NORMALIZACION SOVIETICO
NORMAS Y ESTANDARES
ORGANISMOS DE NORMALIZACION
ABREVIATURA
PAIS ORGANISMO NORMALIZADOR
DE LA NORMA
ASOCIACION FRANCESA DE
FRANCIA NF NORMAS
INGLATER
INSTITUTO DE
RA
BSI NORMALIZACION INGLES
ENTE ITALIANO DE
ITALIA UNI
UNIFICACION
INSTITUTO DE
AMERICA USASI NORMALIZACION PARA LOS
ESTADOS DE AMERICA
Roscas y su tallado
Las roscas se pueden emplear para:
Rosca métrica en la que su altura (t1) es igual a 0.6495h y el radio de giro (r) del fondo es igual a 0.1082h
Rosca Whitworth en la que la profundidad (t1) de la rosca es igual a 0.64033h y el radio de giro (r) de su fondo y extrremos es de 0.13733h
Como se puede observar las principales
diferencias entres los dos tipos de roscas son:
Métrica. Los ángulos de los las espiras son de
60°, en tornillos se redondea el fondo de la rosca
y las puntas son planas, en el caso de las tuercas
mientras que en las Whitworth es de 55°. Otra
gran diferencia es que mientras en las roscas
métricas su parte externa de los filetes es chata a
una altura t1=0,64595h y la interna redonda con
r = 0.1082h, en las Whitworth tanto la punta
exterior como la parte interna son redondas, con
altura de t1 = 0.64033h y r = 0.13733h.
En las roscas métricas el paso se indica por el
avance en milímetros por cada vuelta, mientras
en las Whitworth se da por número de hilos por
pulgada.
Nomenclatura de roscas
La Fig.1, muestra las formas de las roscas Unificada y Americana. La
rosca externa tiene las crestas
redondeadas o chatas lugar para valles redondeados. Los cuales
pueden hacerse intencionadamente o ser la
consecuencia de una herramienta gastada. La rosca interna tiene una
cresta plana de modo que encajará con
el valle redondeado del fileteado externo, y se da una pequeña
redondez al valle par dejar algo de juego par
la cresta plana del fileteado externo.
En la Fig.2 se muestra la nomenclatura relacionada con las roscas.
Mecanizado o tallado de roscas
Las roscas pueden fabricarse por medio de
diferentes procesos de manufactura. El
procedimiento seleccionado dependerá del
número de piezas a fabricar, la exactitud y
la calidad de la superficie de la hélices, el
tallado más común de roscas es por medio
de:
a) machuelos o terrajas (manuales o de
máquina)
b) útiles de roscar en torno
c) fresado
d) laminado
Mecanizado o tallado de roscas
a) Roscas con machuelo b) Roscas con terraja c) Rosacas con útil de roscar
d) Fresado de roscas e) Rosacado por esmeril f) Laminado de roscas
Mecanizado o tallado de roscas
Rosca* M3 M3.5 M4 M5 M6 M8 M10 M11 M14 M16 M18 M20 M22 M24 M27
Para acero 2.5 2.9 3.3 4.2 5 6.7 8.4 10 11.75 13.75 15.25 17.25 19.25 20.75 23.75
7.
Para acero 5.1 6.5 10.5 13.5 16.5 19.25 22 24.75 27.75 30.5 33.5 35.5 39 44.5
9
Uso de machuelos
deben estar bien afilados
se debe hacer girar en redondo al machuelo, evitando el cabeceo
cuándo se va a realizar una rosca grande, se debe iniciar con un machuelo
menor y en otras pasadas con machuelos de mayor tamaño, se debe
aproximar al tamaño adecuado.
debe haber lubricación abundante.
se debe hacer la penetración de una vuelta y el retroceso del machuelo
para que la viruta salga y no se tape la rosca.
Uso de terrajas
el dado de la terraja debe estar limpio y bien lubricado.
se debe hacer girar a la terraja en redondo y sin cabeceo.
el perno a roscar deberá estar preparado con un chaflán en la punta a 45°
la terraja debe colocarse de manera perpendicular a el perno a roscar.
se debe hacer girar la terraja una vuelta y regresarla para desalojar la
viruta.
debe haber lubricación abundante.
Fabricación de roscas por medio del torno
móvil, como el que se muestra en la figura.
Se puede utilizar un torno de plantilla con husillo de trabajo
Como se puede observar en el extremo izquierdo del husillo principal se coloca una plantilla con la
rosca que se quiere fabricar (a), ésta se acopla a una tuerca (b) que sirve de guía al husillo principal
del torno. Observe que el husillo es el que se desplaza o avanza de acuerdo a lo que requiere la
plantilla, como lo demandaría un tornillo acoplándose a su tuerca, mientras que el útil de roscar está
inmóvil.
En este tipo de tornos se pueden utilizar como útiles con
varias puntas como los peines de roscar.
Gs = paso de la rosca a
tallar
Ls = paso del husillo de
roscar
Z1 = número de dientes
del engrane del husillo
principal
Z2 = número de dientes
del engrane del husillo de
roscar
Z = rueda intermedia sin
influencia en el cambio de
revoluciones
Ejemplo del cálculo del tallado de una rosca en un torno
con engranes intercambiables.
Rosca: es un filete continuo de sección uniforme y arrollada como una elipse sobre la superficie
exterior e interior de un cilindro.
Rosca externa: es una rosca en la superficie externa de un cilindro.
Rosca Interna: es una rosca tallada en el interior de una pieza, tal como en una tuerca.
Diámetro Interior: es el mayor diámetro de una rosca interna o externa.
Diámetro del núcleo: es el menor diámetro de una rosca interna o externa.
Diámetro en los flancos (o medio): es el diámetro de un cilindro imaginario que pasa por los filetes
en el punto en el cual el ancho de estos es igual al espacio entre los mismos.
Paso: es la distancia entre las crestas de dos filetes sucesivos. Es
la distancia desde un punto sobre un filete hasta el punto
correspondiente sobre el filete adyacente, medida paralelamente
al eje.
En la tabla que se presenta a continuación, se indican los organismos de normalización de varias naciones.
1/4 – 28 UNF – 3B – LH
British Association BA
International Standards Organisation ISO
